框架式数控铣刨加工承载工作台结构

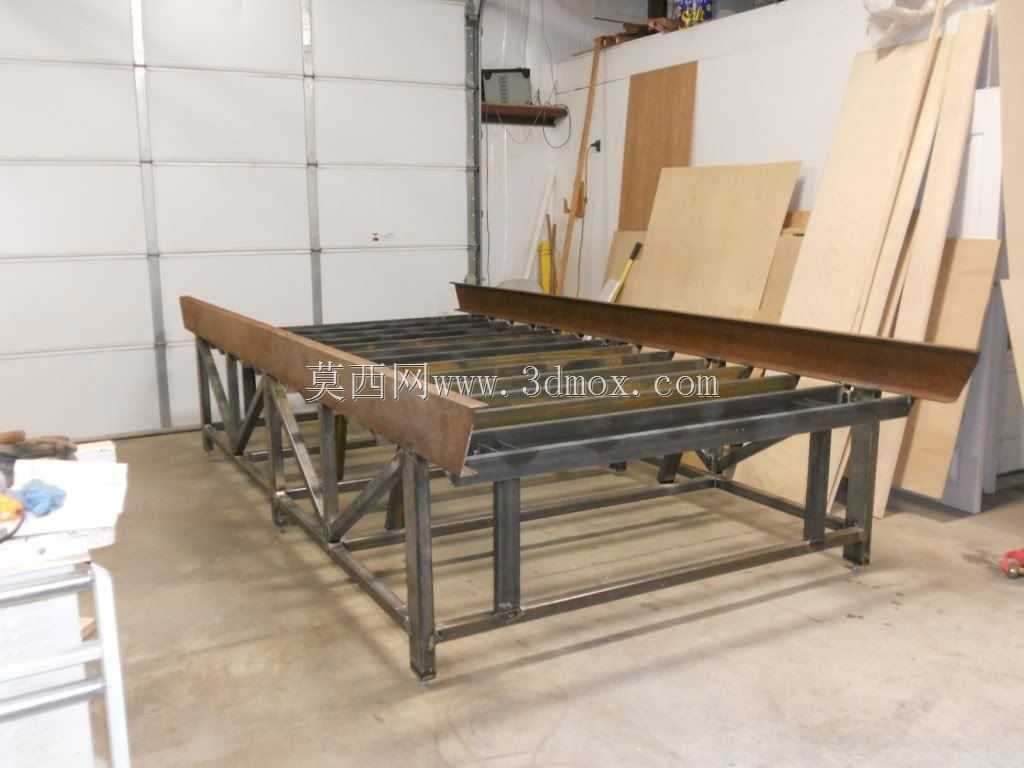

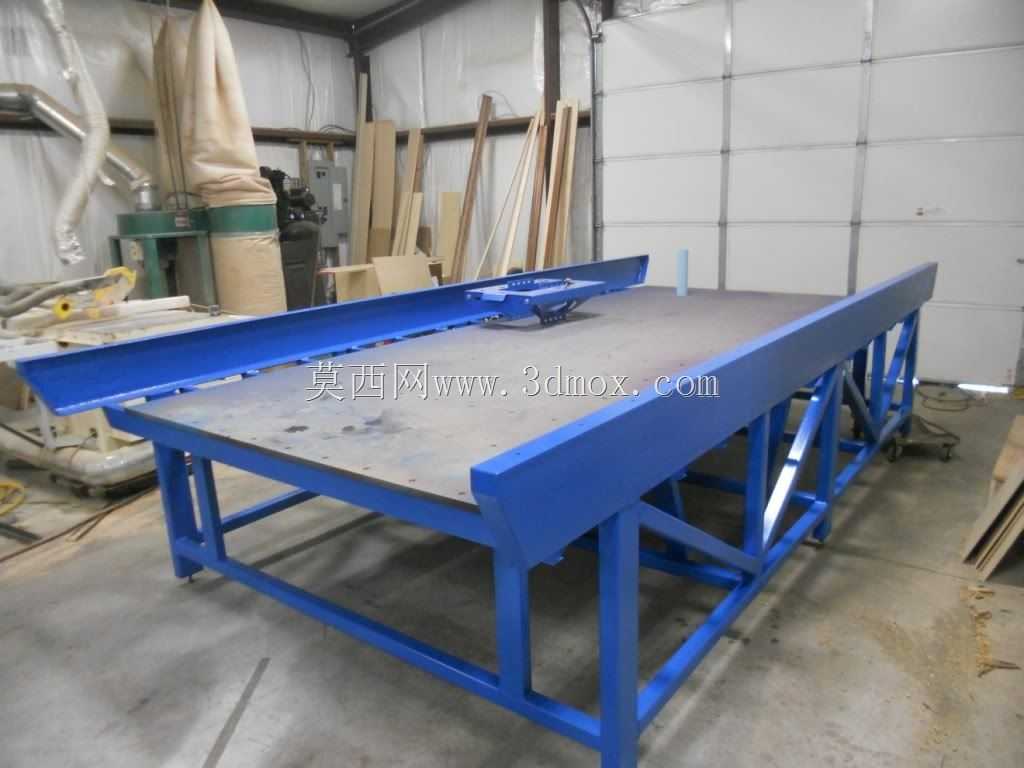

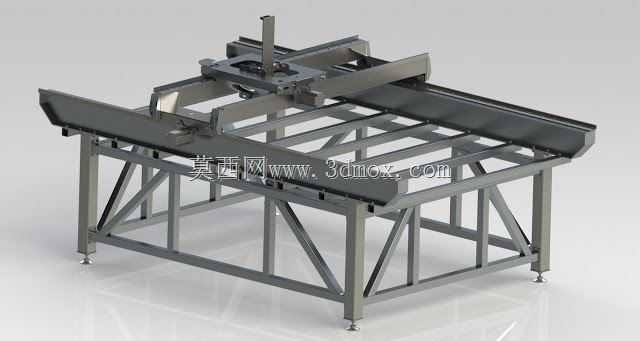

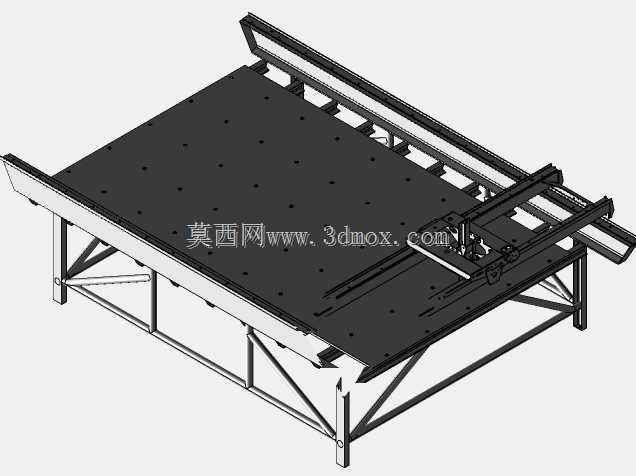

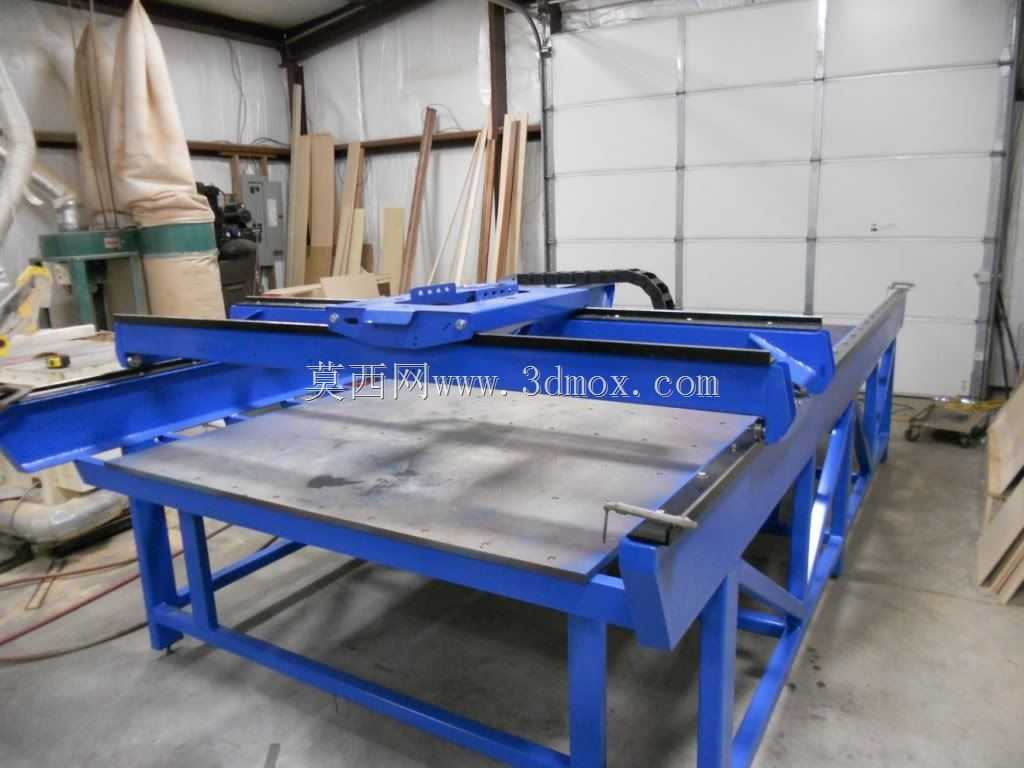

这款框架式承载工作台主要面向板材类工件的数控铣刨加工作业场景，常见于木工板材开料、铝塑板铣型、轻质复合板材修边等加工工位，作为加工主机的配套承载基体使用，为待加工工件提供稳定的水平支撑基准，同时配合移动加工头完成全幅面的走刀作业。在实际生产场景中，这类工作台多配套轻型龙门移动的铣刨设备使用，区别于重型金属切削机床的厚重铸铁工作台，它采用型钢焊接的框架式结构，在保证结构刚性的前提下大幅降低了整体自重，更适合大尺寸幅面的板材加工作业，能够适配幅面宽度两米以内、长度四米以内的常规板材装夹需求，安装时仅需要平整的硬化车间地面，通过底部的可调脚杯即可完成整体水平校准，不需要额外浇筑设备基础，安装调整的门槛更低，也方便车间内根据生产动线调整设备布局。从功能设计来看，工作台整体采用矩形钢管拼焊成格栅式支撑框架，框架侧面设置有通长的挡边结构，既可以作为板材上料时的侧向定位基准，也能够阻挡加工过程中产生的切屑向设备外侧飞溅，方便后续的切屑集中清理；底部支腿采用斜撑加强的方管结构，支腿与主框架之间满焊连接，搭配斜向的加强筋形成稳定的三角受力结构，能够承受板材堆放、加工头走刀带来的竖向载荷与侧向冲击力，避免加工过程中出现台面晃动影响加工精度的问题；底部配置的可调脚杯带有防滑橡胶垫，既可以微调各支腿的高度差消除框架的安装应力，也能够缓冲设备运行时的轻微振动，降低振动传导到地面产生的车间噪音。设计过程中优先考虑了大尺寸板材加工的支撑均匀性，格栅式的支撑布局既减少了台面与板材的接触面积，避免加工时铣到工作台面损伤刀具，也预留了足够的切屑下落空间，不会因为切屑堆积在台面上导致板材放置不平整；上方的移动导轨直接集成在工作台两侧的主梁上，加工头的移动组件跨接在两侧导轨上，不需要额外搭建独立的龙门支架，进一步压缩了设备的整体占地面积，导轨安装面在焊接后经过二次铣平处理，保证两侧导轨的平行度与平面度，满足加工头高速移动时的精度要求。这类工作台的安装边界需要预留前后各一米的上料操作空间，两侧预留半米的维护空间，整体高度控制在八十厘米左右，符合工人站立操作的人机工程学高度，不需要额外配置操作踏台，能够适配大多数中小型板材加工车间的生产需求。
