数控加工设备框架结构三维设计

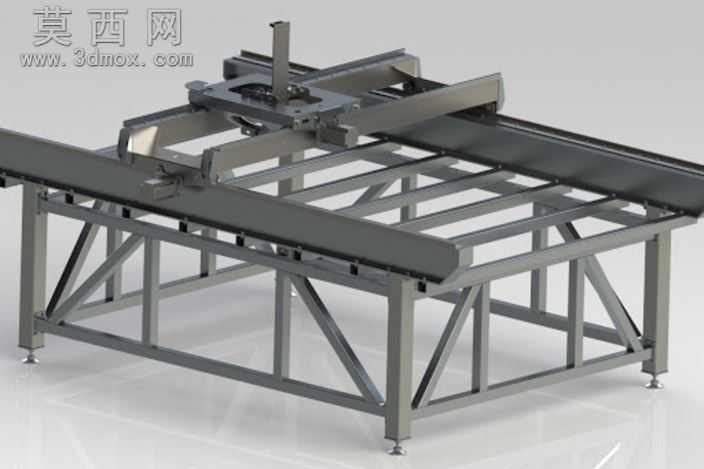

本模型为数控加工类设备的主体框架结构，采用三维建模软件完成整体结构的参数化设计，建模过程严格遵循机械结构设计规范，对每一处连接节点、支撑构件都做了精细化的特征建模，确保模型可直接用于后续的结构校核、工程出图以及生产加工参考。从结构设计来看，整体框架采用方管型材作为主支撑梁，底部设置可调式脚杯支撑结构，可实现设备安装时的水平度调节，抵消地面不平整带来的安装误差；框架主体采用桁架式支撑结构，斜向支撑筋与主横梁、纵梁形成稳定的三角受力结构，大幅提升整体框架的抗扭、抗弯性能，避免设备运行过程中因横梁负载产生形变，影响加工精度。上部设置双平行直线导轨安装基准面，导轨安装位预留了标准的螺栓连接孔位与定位基准，可适配不同规格的直线传动导轨，满足数控设备龙门移动组件的安装需求；中部移动滑台采用跨梁式安装结构，滑台与导轨的配合面做了平整化处理，预留了驱动组件、加工执行端的安装接口，可拓展搭载不同的加工执行机构。材质渲染方面，模型对金属构件做了哑光金属质感的材质赋予，还原了工业钢材的真实表面质感，脚杯部分采用橡胶与金属组合的材质区分，清晰展现各部件的材质属性；渲染过程采用均匀的工业场景布光，清晰展现框架的结构层次与连接细节，可直观呈现整体结构的布局逻辑。设计思路上，该框架优先考虑结构刚性与安装通用性，采用模块化的构件拆分设计，各梁体之间采用标准螺栓连接，便于生产加工时的下料、焊接与组装，同时预留了充足的电气布线、排屑机构、防护外壳的安装空间，可作为数控切割机、数控雕刻机等多种数控加工设备的基础承载机架，后续可根据不同的加工需求，在该框架基础上拓展加装驱动系统、加工主轴、控制系统等功能组件，大幅缩短同类数控设备的开发设计周期。模型当前处于主体框架结构完成阶段，后续可继续完善防护、排屑、走线等附属结构的设计，形成完整的数控设备整机模型。
