拖拉机座椅液压减震装置三维结构设计

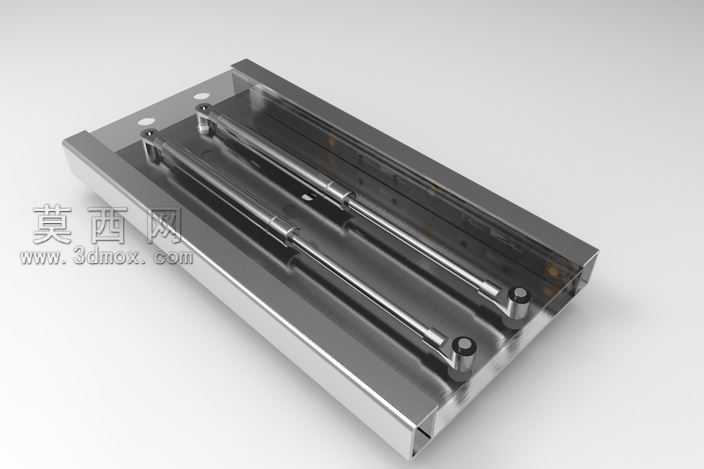

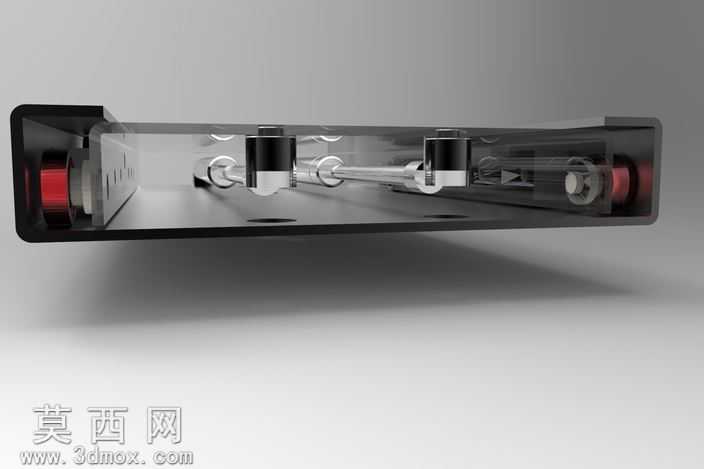

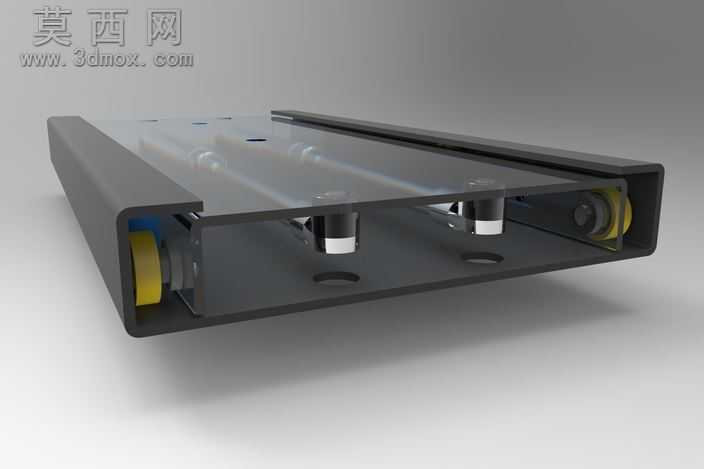

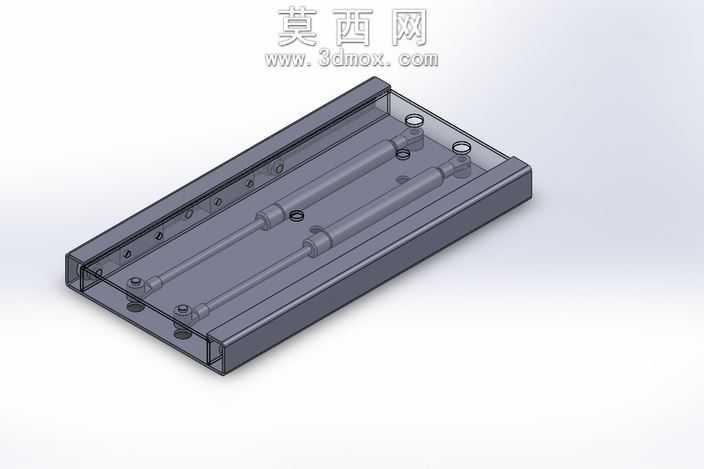

本作品为拖拉机座椅配套的减震装置三维建模成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于拖拉机驾乘场景的减震需求确定整体长条形盒式布局，先绘制外部矩形承载壳体的草图，通过拉伸凸台命令生成壳体基础实体，再对壳体侧壁的安装孔位进行精准定位，采用异形孔向导完成不同直径的螺栓过孔、定位销孔的创建，保证壳体与座椅底部、拖拉机安装基座的装配匹配度。内部核心减震元件采用双列平行布置的液压阻尼杆结构，建模时先绘制阻尼杆的外缸筒、活塞杆、端部连接头的回转体轮廓，通过旋转凸台命令生成阻尼杆主体，再对阻尼杆表面的密封槽、连接螺纹结构进行细节刻画，还原液压阻尼元件的真实结构特征。完成单个阻尼杆建模后，通过配合约束将两根阻尼杆平行装配在壳体内腔的导向槽内，保证阻尼杆的伸缩行程与壳体内部预留空间完全匹配，同时在阻尼杆与壳体的连接位置创建铰接支座结构，模拟真实工况下的转动自由度，避免减震动作出现卡滞问题。渲染阶段采用实体Works自带的Photoview360渲染插件，为外部壳体赋予磨砂深灰金属材质，模拟高强度铸钢的表面质感，为内部阻尼杆赋予亮面镀铬金属材质，区分不同零部件的材质属性，同时添加柔和的环境光源，调整光源角度突出壳体内部的结构层次，让整体装配关系清晰可见。设计过程中充分考虑农用拖拉机的作业工况，针对田间作业的高频颠簸振动特性，采用双阻尼杆平行承载的结构设计，相比单杆结构拥有更高的承载能力与更平稳的减震效果，盒式外壳可以对内部阻尼元件形成有效防护，避免田间泥水、灰尘进入阻尼结构造成部件磨损，延长减震装置的使用寿命。建模过程中所有零部件均保留完整的参数化特征，可根据不同型号拖拉机的座椅安装尺寸、承载重量需求快速调整壳体长度、阻尼杆直径与行程参数，具备较强的结构通用性，可直接用于后续的工程图导出、装配仿真与实物加工参考。
