拖拉机配套三点悬挂式平地机结构模型

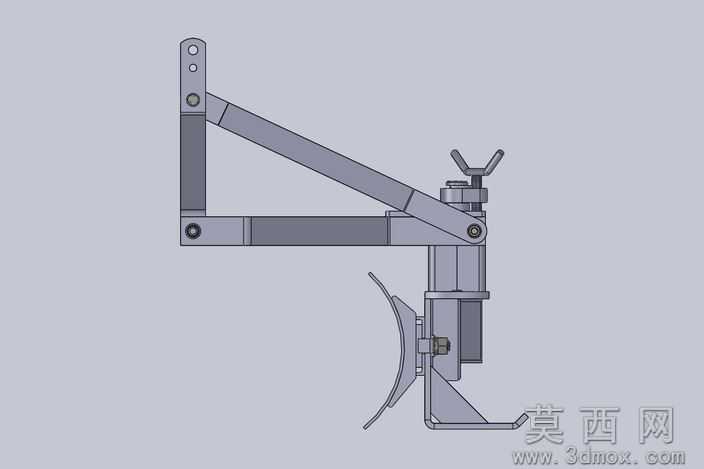

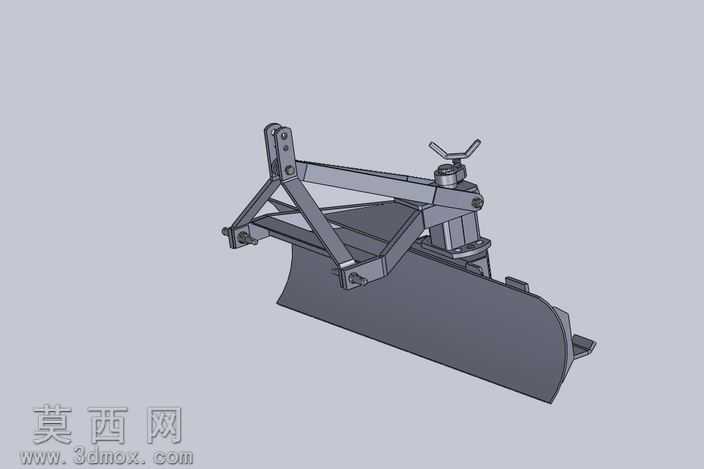

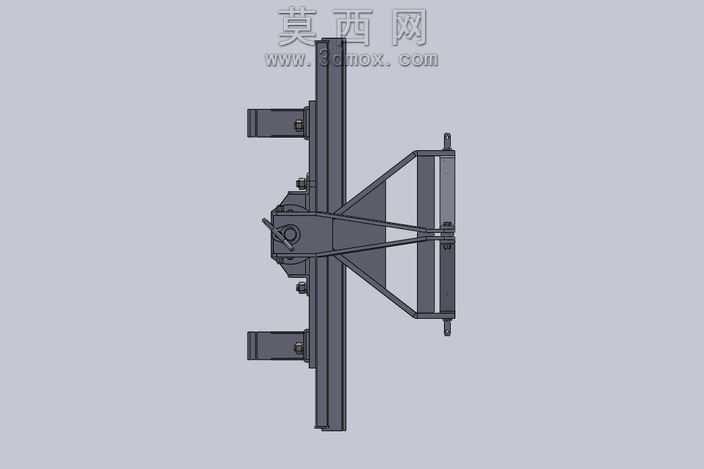

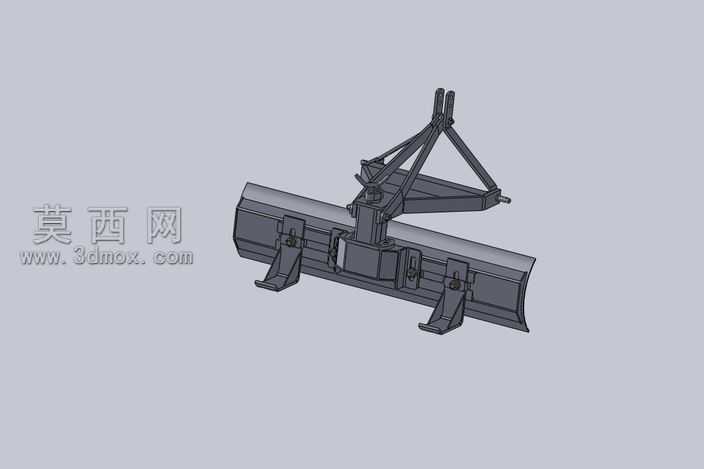

本模型为适配拖拉机三点悬挂接口的平地作业机具，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循农机具设计的尺寸规范，对每一处连接结构、运动副都做了精准的尺寸约束与装配配合校验。模型整体采用金属哑光材质渲染，还原碳钢焊接机架的真实质感，所有铰接销轴部位做了圆角与倒角处理，避免尖锐棱角不符合实际加工工艺的问题。结构上，前端为标准三点悬挂连接架，设置上下三个挂接点位，可直接与拖拉机后置悬挂系统匹配安装，挂接架采用三角桁架式结构，通过多根斜向支撑梁提升整体结构强度，可承受平地作业时的侧向与纵向载荷。中部为角度调节机构，设置带手柄的锁紧调节组件，可根据作业需求调整平地铲的作业倾角，调节部位设置了多档位限位结构，保证调整后作业角度稳定不偏移。下部为弧形平地铲主体，铲面采用大弧度曲面设计，作业时可顺畅推平土壤、砂石等物料，铲体侧边设置挡料结构，避免作业过程中物料从侧边溢散，铲体与机架之间设置多组加强筋板，提升铲体抗变形能力。建模过程中对所有运动部件做了干涉检查，验证悬挂架升降、铲体角度调节过程中不存在部件碰撞问题，各连接部位的螺栓、销轴等标准件均按实际规格建模还原，整体装配逻辑符合实际农机的装配流程，可直接用于农机设计参考、作业原理演示、虚拟装配教学等场景，模型结构拆分清晰，可根据需求单独导出各部件进行工程图转换或有限元分析使用。
