226b型滑移装载机配套铲斗结构设计

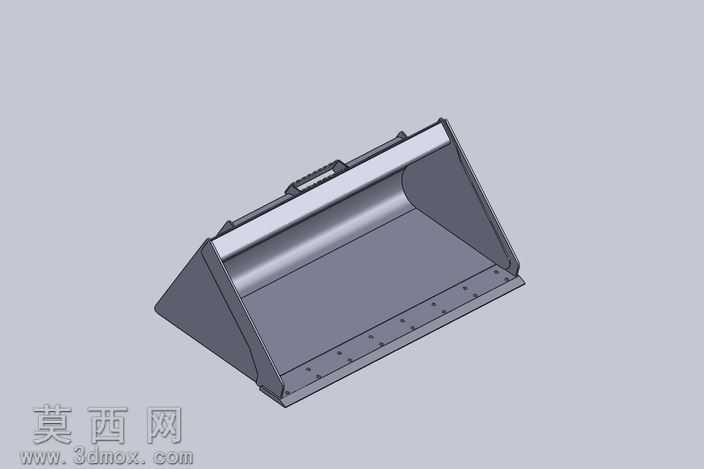

本作品为适配226b型Skidsteer滑移装载机的滑移转向铲斗三维建模成果，建模过程严格遵循滑移装载机属具的实际装配尺寸与作业工况需求，采用自顶向下的设计思路完成整体结构搭建。建模初期先梳理铲斗的核心功能逻辑：作为滑移装载机前端核心铲装作业部件，需兼顾铲入阻力控制、物料承载强度、安装接口匹配性三大核心要求，首先确定铲斗的整体轮廓参数，包括斗容匹配226b机型的额定载重、切削刃角度适配散料与硬质物料的铲入需求、侧壁倾角保障物料倾倒时的顺畅性。主体结构建模时，将铲斗拆分为切削底板、弧形斗背、两侧加强侧板、顶部安装挂架、上部加强横梁、侧边耐磨护板六大独立特征模块，各模块间通过装配约束完成精准拼接，确保安装挂架的连接孔位与滑移装载机前端快换机构的尺寸完全匹配，可实现无干涉装配。材质设置阶段，针对不同部位的受力特性分配对应材质属性：切削底板与侧边护板采用高强度耐磨钢材质，模拟实际作业中与物料、地面摩擦的耐磨需求；斗背与侧板主体采用普通工程结构钢，在保障结构强度的前提下控制整体重量；安装挂架部位采用调质合金钢材质，匹配作业时的交变载荷受力要求，渲染阶段通过金属材质的粗糙度、反光度参数调整，还原钢制构件的真实表面质感，对焊接拼接部位做细微的焊缝特征处理，提升模型的真实度。结构细节设计上，在切削底板前缘做加厚处理并预留切削刃安装位，可适配可更换的耐磨刀板；斗背的弧形曲面经过多次曲率调整，既保障物料在铲装时的流动性，也避免斗内出现物料残留死角；两侧侧板外侧增设纵向加强筋，抵消铲装偏载时的结构形变；顶部设置的提握结构兼顾了属具搬运与日常检修的便利性，整体模型所有连接孔位、加强结构、安装接口均按照实际工业生产标准设计，可直接用于后续的工程出图、结构仿真与3D打印验证，完整还原了滑移转向铲斗从设计构思到三维落地的全流程细节，模型结构无破面、无冗余特征，各部件间的装配关系清晰合理。
