水平对置发动机刚体动力学结构设计

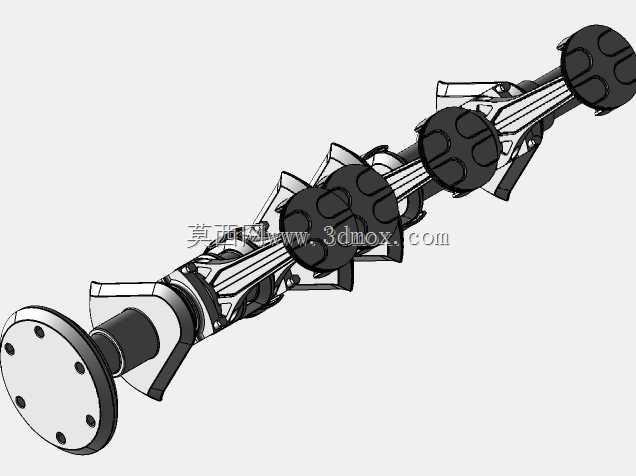

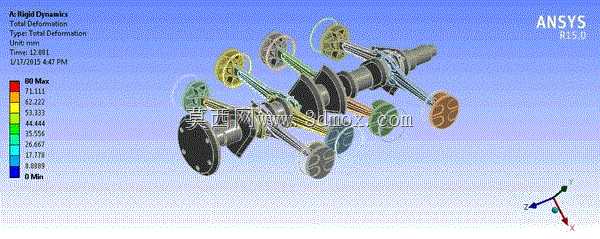

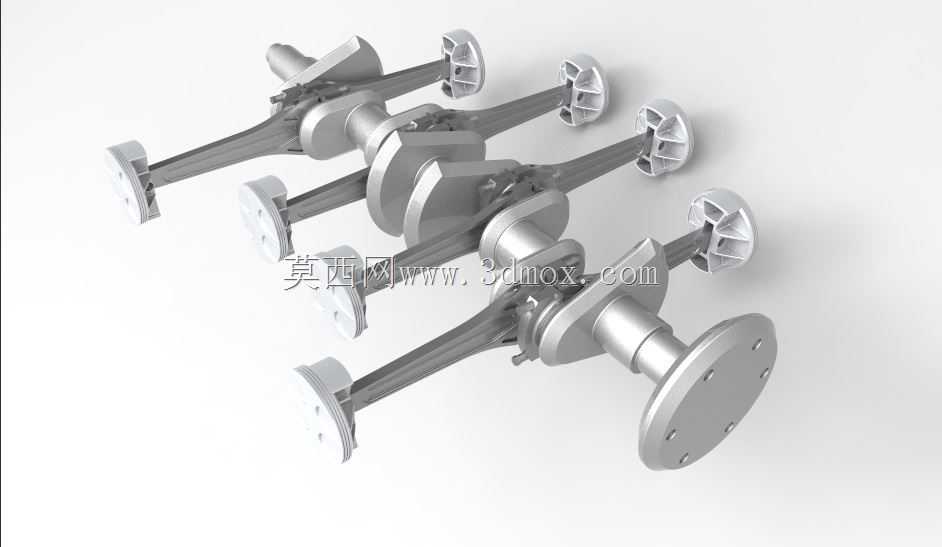

该结构聚焦水平对置动力单元的刚体运动特性设计，核心应用于乘用车、轻型通航动力设备的动力输出场景，这类动力布局凭借更低的整机重心、更优的运转平顺性，在追求操控稳定性的乘用车辆、小型通用航空动力装备中具备不可替代的应用价值。从实际用途来看，这套结构完整还原了水平对置发动机将活塞往复直线运动转化为曲轴旋转扭矩的核心传动逻辑，可用于动力系统前期的运动干涉校验、刚体受力分布验证，为后续零部件强度校核、NVH性能优化提供可靠的结构参考。在功能特性层面，整套结构对置布置的活塞组件能够相互抵消往复运动产生的一阶二阶惯性力，大幅降低动力运转过程中的振动传递，相比直列、V型动力布局，不需要额外加装大尺寸平衡轴结构即可实现高转速下的平稳运转，同时扁平化的外形结构能够有效压缩动力舱的垂直占用空间，帮助整车实现更低的重心布局，提升行驶过程中的操控稳定性。设计思路上，整套结构围绕刚体运动的无干涉传递展开，曲轴采用多曲拐对称布置方案，每一组曲拐对应两侧对向安装的活塞连杆组件，连杆小头通过活塞销与活塞铰接，大头与曲轴连杆轴颈配合，确保活塞往复运动过程中推力能够平顺传递至曲轴输出端，所有运动副的配合边界都经过运动学校验，避免高转速运转下出现部件碰撞、运动卡滞的问题。从安装边界来看，整套结构采用扁平化卧式布局，曲轴轴向长度根据对应排量的缸数匹配，整机垂直高度仅为同排量直列发动机的六成左右，安装支点对称分布在曲轴箱两侧，能够适配前置后驱、后置后驱等多种动力布置形式，输出端的连接法兰尺寸符合通用动力匹配标准，可直接对接离合器、变速器等传动部件，不需要额外设计转接结构即可完成动力总成的装配对接。
