大型立式常压工业储料储液罐体设计

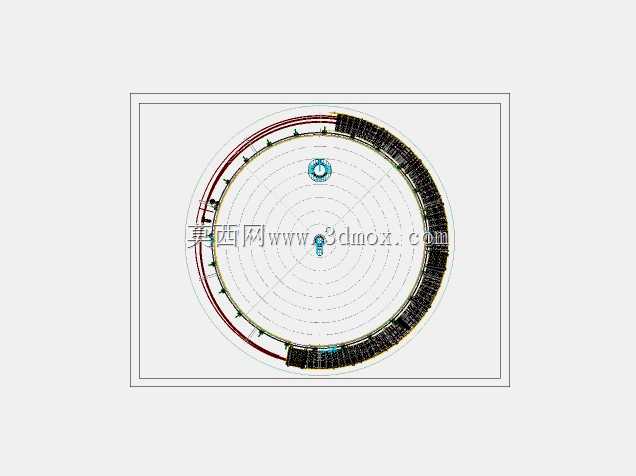

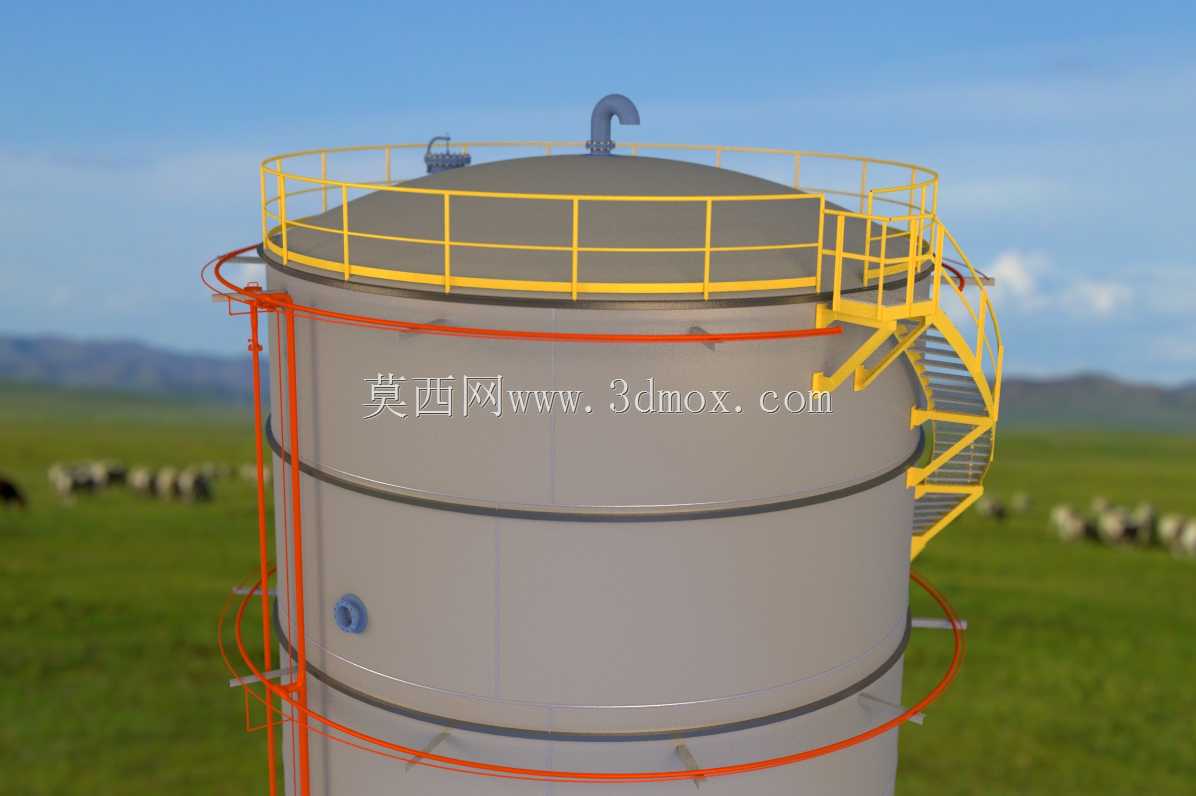

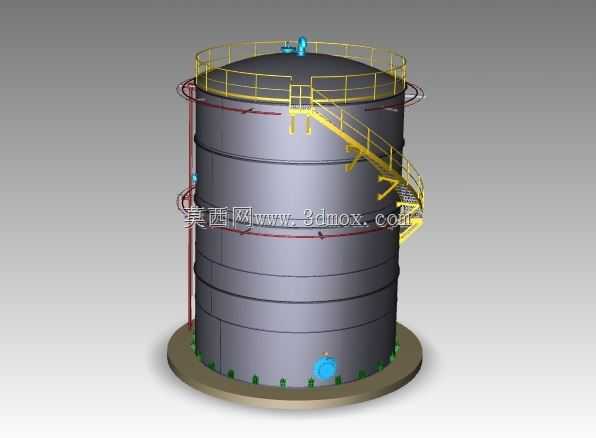

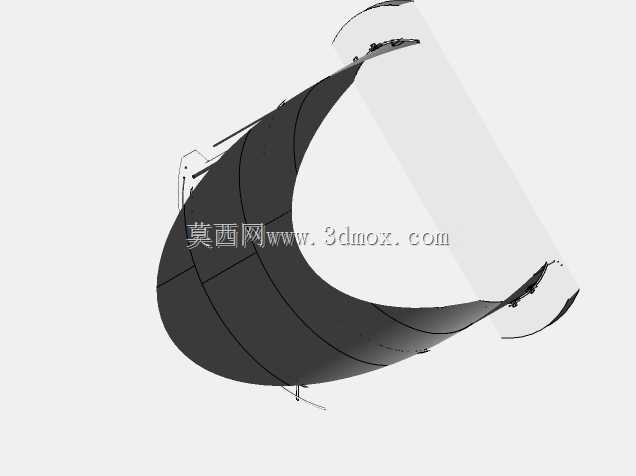

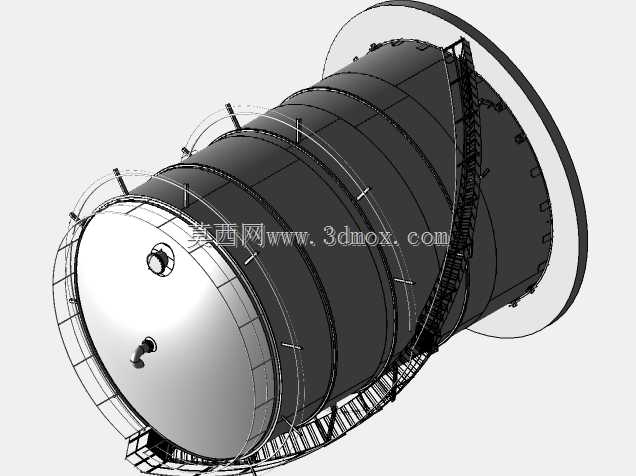

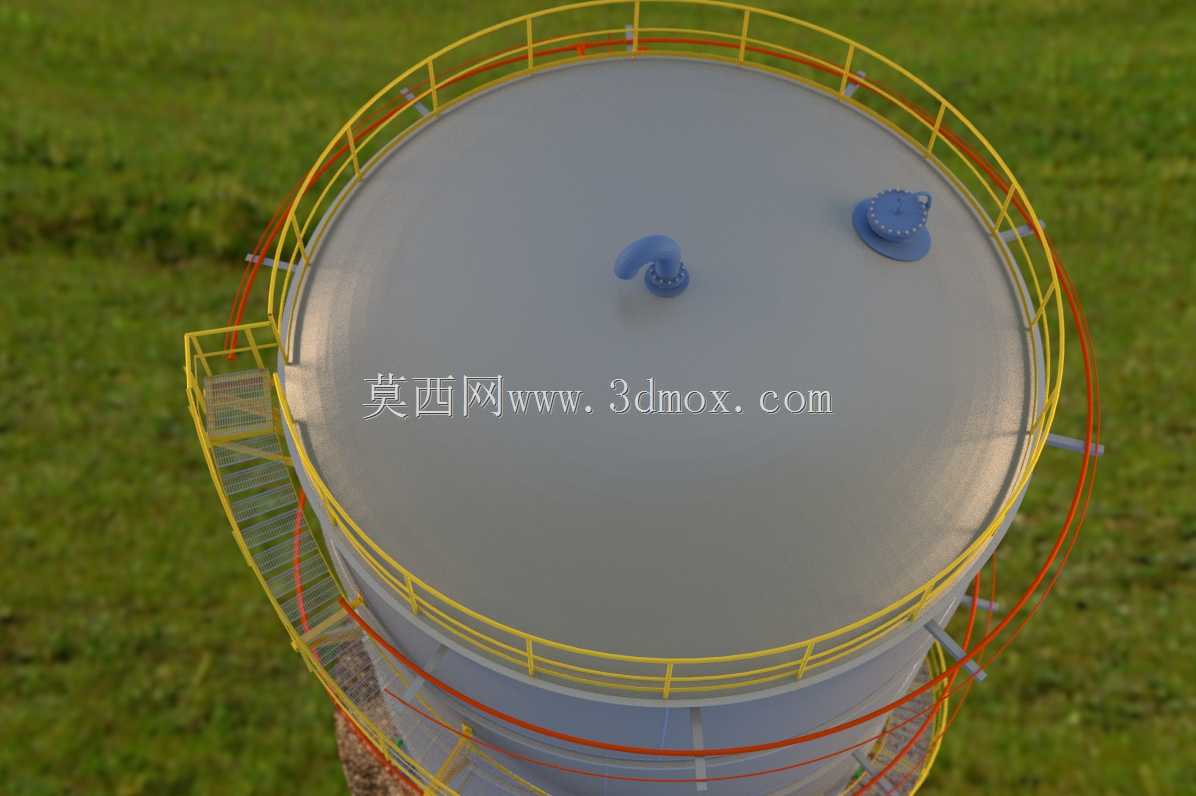

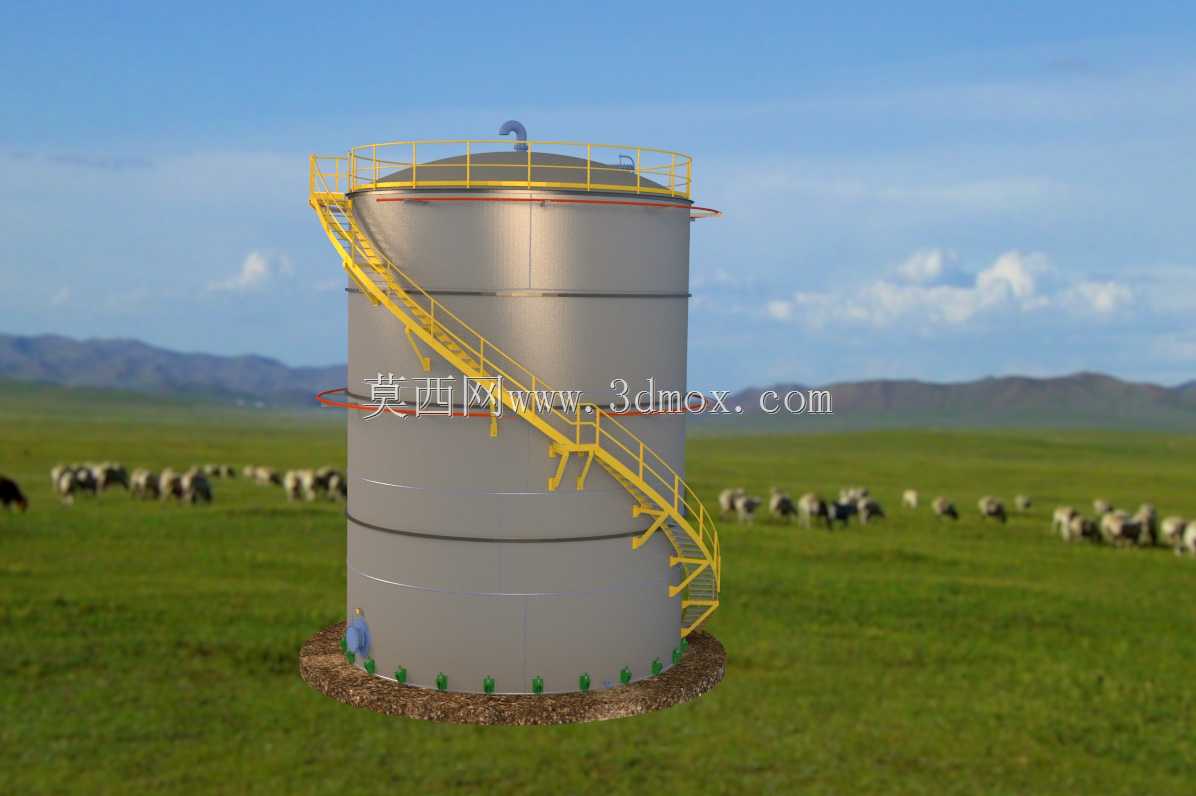

该立式罐体主要面向石油化工、精细化工、粮油加工、市政水处理等行业的大宗物料存储场景，可用于存储常温常压下的液态原料、中间产成品、工业用水以及非强腐蚀性的流体介质，是工厂原料库区、生产中转区、成品仓储区的核心储运设备，能够衔接上游来料输送与下游生产投料、成品外运的全流程物料周转需求，保障连续化生产的物料缓冲储备能力。在实际生产场景中，这类罐体通常布置在厂区露天仓储区域，需要适配户外长期服役的环境要求，底部通过环形基础与混凝土地基锚固，能够承受满载状态下的整体载荷与侧向风载，避免沉降或倾覆风险。从功能设计来看，罐体采用多段筒节卷制焊接的结构形式，筒壁厚度根据存储介质密度、罐体高度对应的静压力梯度做差异化设计，下部筒壁承受更高的液柱压力因此壁厚更大，上部筒壁可适当减薄以平衡结构强度与材料成本；顶部设置带安全护栏的操作平台，配套盘梯连通地面与罐顶操作区，盘梯采用防滑踏步设计，外侧设置防护栏杆，满足操作人员日常巡检、阀门操作、检维修作业的通行安全要求；罐顶设置呼吸阀接口、人孔、仪表安装位，可根据存储介质特性配置阻火呼吸阀、液位计、温度检测元件，实时监控罐内介质状态，保障存储过程的安全稳定；罐体下部设置出料接口、排污接口，侧壁预留人孔便于内部检修清理，底部设置均匀分布的支座结构，将罐体载荷均匀传递到混凝土基础上，避免局部应力集中造成基础损坏。设计过程中优先考虑常压存储的密封可靠性，所有焊接节点做连续满焊处理，对接焊缝做探伤检测要求，避免介质渗漏；外部附属结构均做圆角过渡处理，减少应力集中点，爬梯与平台的连接位置做加强筋补强，承受人员通行与设备检修的动载荷；整体外形为规则立式圆柱结构，安装边界需要预留足够的外部操作空间，罐区周边需要预留检修通道、物料管线铺设空间以及消防作业面，罐体与周边其他设备、建构筑物的安全间距符合工业储运设计的相关规范要求，保障日常运维与应急处置的操作空间。
