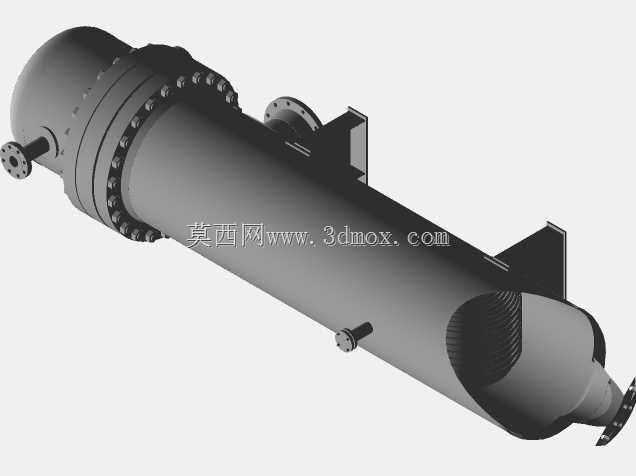

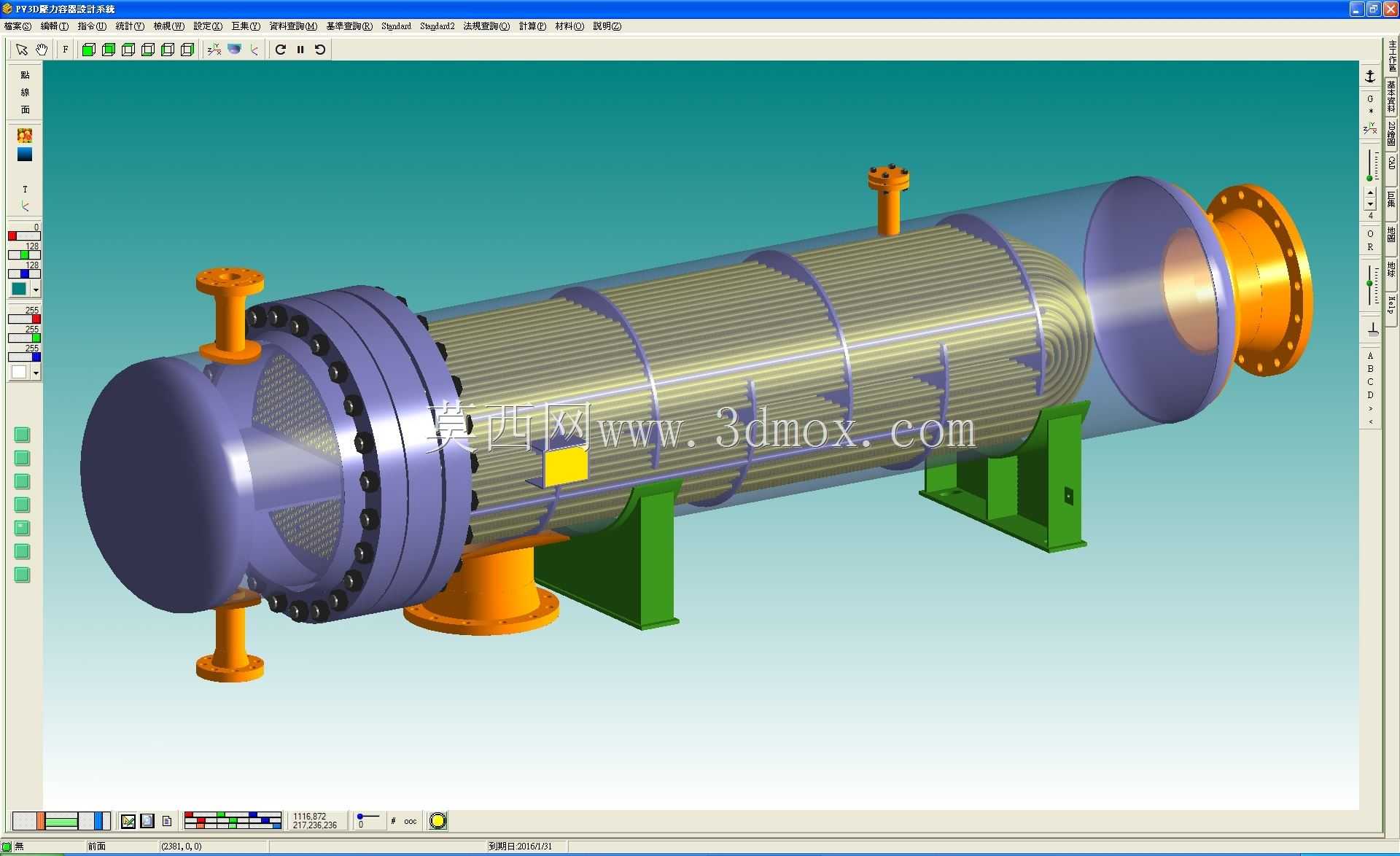

BEU型浮头式管壳热交换器结构设计

这款BEU型浮头式管壳热交换器，是石油炼化、化工生产、集中供热、制冷循环等工业场景中应用极为广泛的热量传递核心设备，主要用于实现两种不同温度流体之间的热量交换，既可以完成工艺介质的加热、冷却、冷凝、蒸发等工序要求，也可用于工业余热回收环节，将生产过程中产生的废热转换为可利用的热能，降低生产过程的能源消耗。从实际使用场景来看，这类设备常部署在化工装置的精馏塔配套单元、热电厂的热网加热站、制冷系统的蒸发器与冷凝器工位、食品加工的物料杀菌温控环节，能够适配高温高压、介质存在一定腐蚀性、冷热流体温差较大的复杂工况，相比固定管板式换热器，浮头结构的设计让管束可以自由伸缩，完全规避了大温差工况下的热应力损坏风险，设备运行的稳定性与使用寿命都有显著提升。

在功能特性上，该设备采用管壳式换热结构，壳程与管程相互独立，可根据介质特性、流量参数、换热需求灵活选择管程与壳程的程数，折流板的排布经过优化，能够引导壳程流体按照设定路径流动，避免出现流动死区，大幅提升换热效率，同时折流板也为换热管束提供稳定的支撑，减少流体冲刷带来的管束振动问题。设备两端的管箱采用可拆卸连接结构，浮头端的设计让检修人员可以直接抽出整个管束，方便对管程、壳程进行彻底的清洗与维护，适配含有少量杂质、易结垢的工业介质使用场景。

设计过程中，首先根据给定的换热负荷、冷热介质的物性参数、进出口温度要求完成热力计算，确定换热管的规格、数量、排布方式，以及壳体的公称直径、整体长度，再结合工况压力等级完成筒体、管板、封头、法兰的强度校核，确保承压部件满足压力容器的安全规范要求。支座采用鞍式支撑结构，安装时需要根据设备整体重量、现场管线布局确定两个鞍座的固定位置，其中一端设置为固定鞍座，另一端设置为滑动鞍座，配合浮头结构的伸缩特性，抵消设备运行过程中温度变化带来的尺寸形变。设备的管口方位经过统一规划，管程、壳程的介质进出口、排气口、排液口、测温测压接口都预留了标准法兰连接位，能够直接对接现场工业管线，安装边界清晰，不需要额外进行非标接口改造，设备的整体重心经过校核，安装后稳定性强，运行过程中不会出现偏载、共振等问题。
