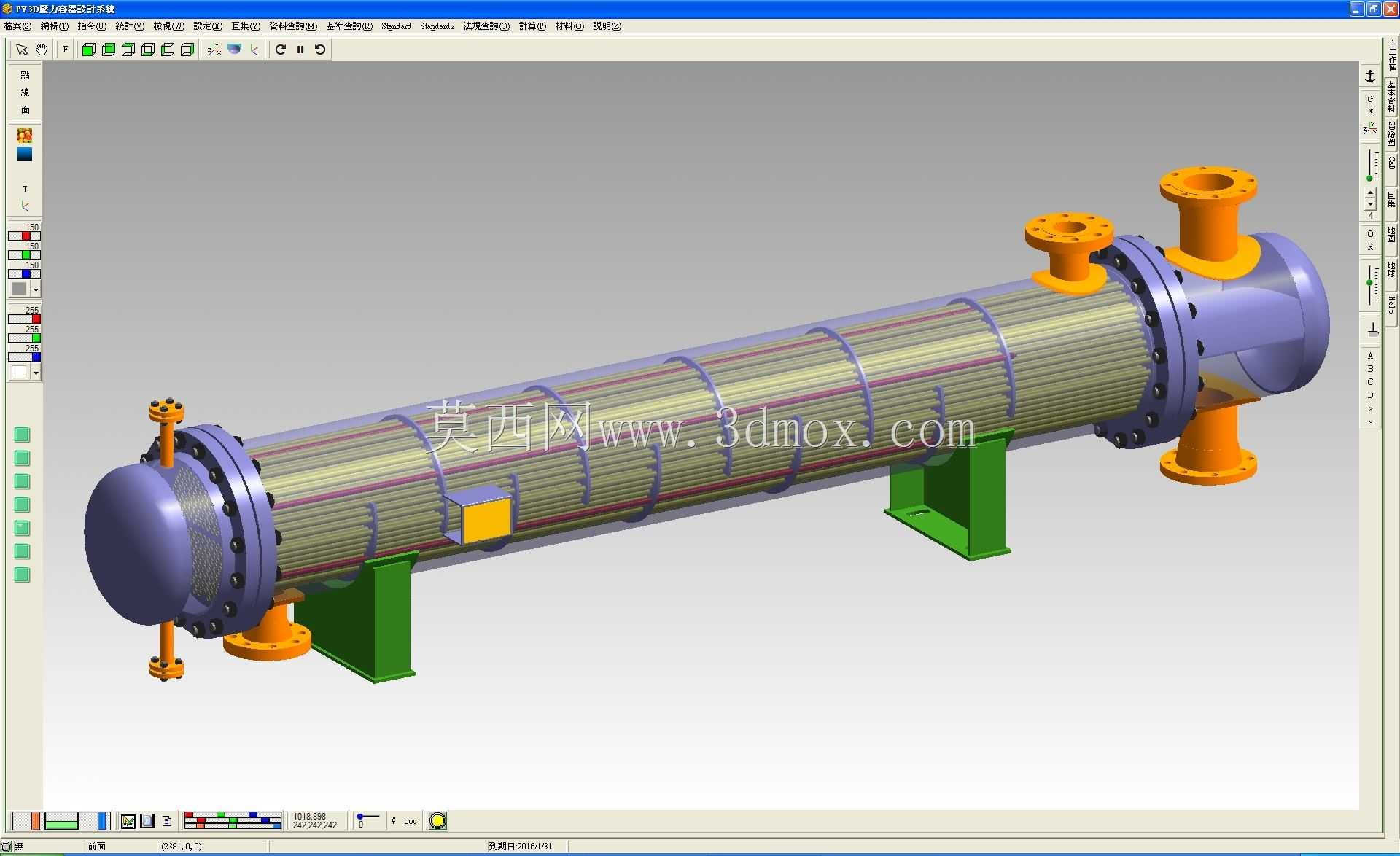

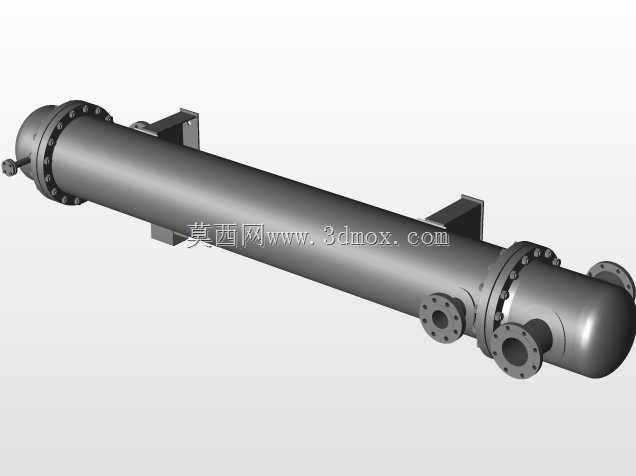

BEM型管壳式列管换热器三维结构

这款BEM型管壳式换热器是工业领域应用极为广泛的间壁式换热设备，在石油炼化、化工生产、暖通空调、电力能源、食品制药等多个行业场景中承担核心的热量传递职能，可实现不同温度流体之间的热量交换，既可以用作工艺介质的加热器、冷却器，也可在余热回收系统中作为冷凝、蒸发单元使用，适配液-液、汽-液等多种换热工况，能在带压的工业生产环境中长期稳定运行。从结构设计来看，该设备采用典型的固定管板式结构，主体由圆筒形壳体、内部平行排布的换热管束、两端管板、封头、管程与壳程接口、鞍式支座等部分组成，换热管束两端固定在管板上，管板与壳体、封头通过法兰螺栓结构实现密封连接，设备上设置的多个法兰接口分别对应管程进出口、壳程进出口，可满足不同介质的流道分配需求，管程与壳程相互独立，两种换热介质分别在管内、管外的流道内流动，通过换热管壁面完成热量传递，避免两种介质发生掺混。设计过程中充分考虑了工业现场的安装与使用需求，鞍式支座采用标准化的支撑结构，可直接将设备固定在混凝土基础或者钢制支架上，支座的间距、高度匹配常规工业管道的布设高度，能够减少现场安装时的管道调整工作量；设备的法兰接口均采用标准压力等级设计，可直接与同规格的工业管道对接，无需额外制作转换连接件；封头位置预留的排气、排液接口结构，可方便设备运行过程中的不凝气排出、停机时的残液排空，降低运维操作的难度。外形上设备为卧式长圆筒结构，整体布局紧凑，换热管束沿壳体轴向排布，在有限的壳体空间内最大化布置换热面积，提升单位体积的换热效率，设备的外径、长度、接口位置、支座尺寸均符合行业通用的安装边界要求，可直接替换同规格的老旧换热设备，也可适配新建生产线的设备布设空间，安装时仅需预留出封头拆卸的操作空间，即可满足后期管束检修、清洗的操作需求。设备上的法兰连接结构兼顾了密封可靠性与拆装便捷性，在保障带压运行密封性能的同时，也能在设备需要维护时快速拆卸封头，对换热管进行检查、清洗或者更换，适配工业场景长期运维的实际需求。
