带操作检修平台的卧式承压容器结构

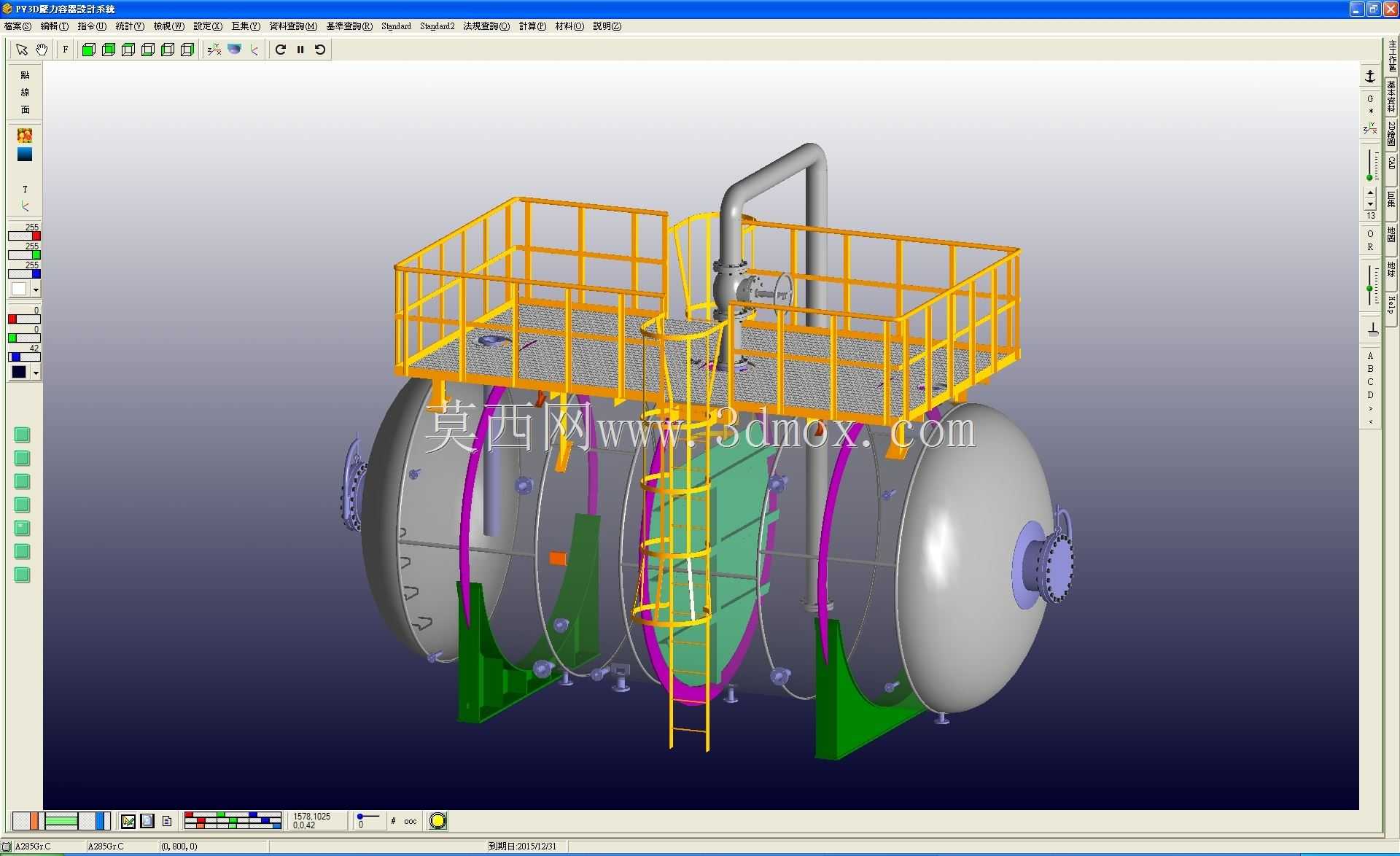

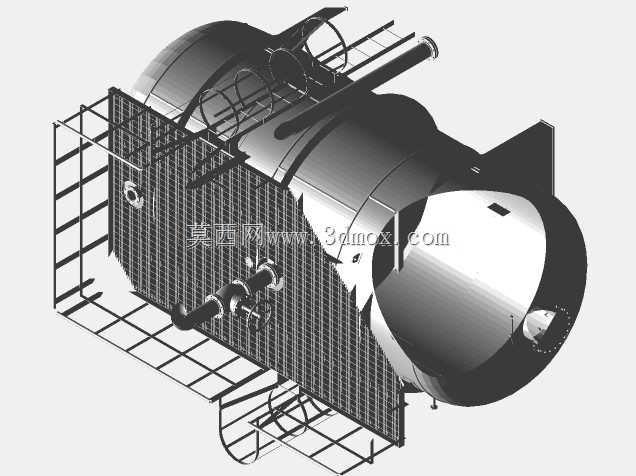

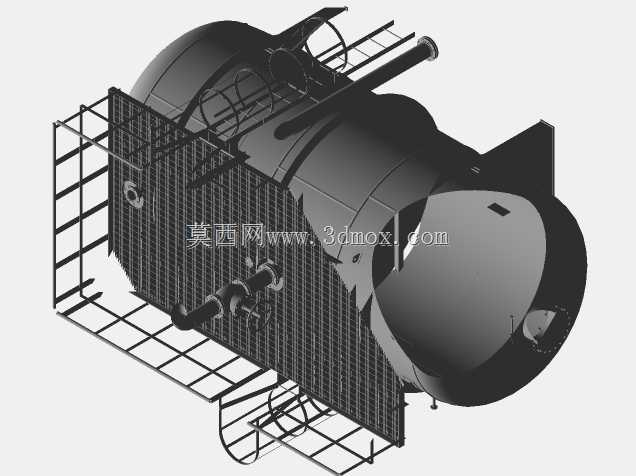

该承压容器结构主要面向化工、能源、食品加工等领域的流体介质存储、缓冲与工艺处理场景，可用于盛装带压的气体、液体或气液混合介质，在生产流程中承担介质稳压、暂存、气液分离等核心功能，适配厂区露天布置或车间内固定安装的使用需求，能够满足常规工业生产场景下的中低压工况使用要求。整体采用卧式双鞍座支撑布局，两个对称布置的鞍式支座为罐体提供稳定的承重支撑，支座底部预留有标准安装孔位，可直接通过地脚螺栓与混凝土基础或钢制安装机架固定，安装时需保证两个支座的水平度偏差控制在合理范围内，避免罐体因受力不均产生附加应力。罐体主体采用标准椭圆封头与圆柱形筒身拼接的结构形式，筒身侧面开设有人孔结构，方便运维人员进入罐体内部开展检修、清洁与部件更换作业，人孔周边做了局部补强处理，避免开孔位置出现应力集中影响罐体整体承压能力。罐体顶部设置了一体化的钢制操作平台，平台台面采用防滑花纹钢板铺设，四周安装有高度符合安全规范的安全护栏，护栏横杆与立杆间距满足工业防护要求，可有效防止运维人员在平台作业时发生坠落风险；平台侧面配置了带护笼的直爬梯，爬梯踏步做了防滑处理，可供地面人员平稳攀爬至平台区域，开展顶部阀门操作、管路巡检、仪表调校等日常作业。罐体顶部引出的工艺管路上配置了控制阀门，可实现介质进出的通断与流量调节，管路与罐体连接位置做了圆弧过渡处理，降低介质流动过程中的阻力损失，同时减少连接位置的应力集中。设计过程中充分考虑了运维操作的便利性，将日常需要操作的阀门、仪表接口均布置在平台覆盖范围内，无需额外搭设临时脚手架即可完成常规运维操作；同时整体结构的安装边界充分考虑了厂区运输与吊装的尺寸限制，各部件拆分后可通过常规货运车辆运输，现场组装难度低，鞍座的支撑位置经过受力核算，可保证罐体充液后的受力均匀，避免长期使用过程中出现罐体变形。罐体封头位置预留了外接接口，可根据实际工艺需求连接压力检测仪表、安全泄压装置或外接工艺管路，适配不同生产场景的个性化配置需求，平台与罐体的连接采用可拆卸式的紧固结构，方便后期对罐体表面做防腐处理或对平台部件进行更换维护。
