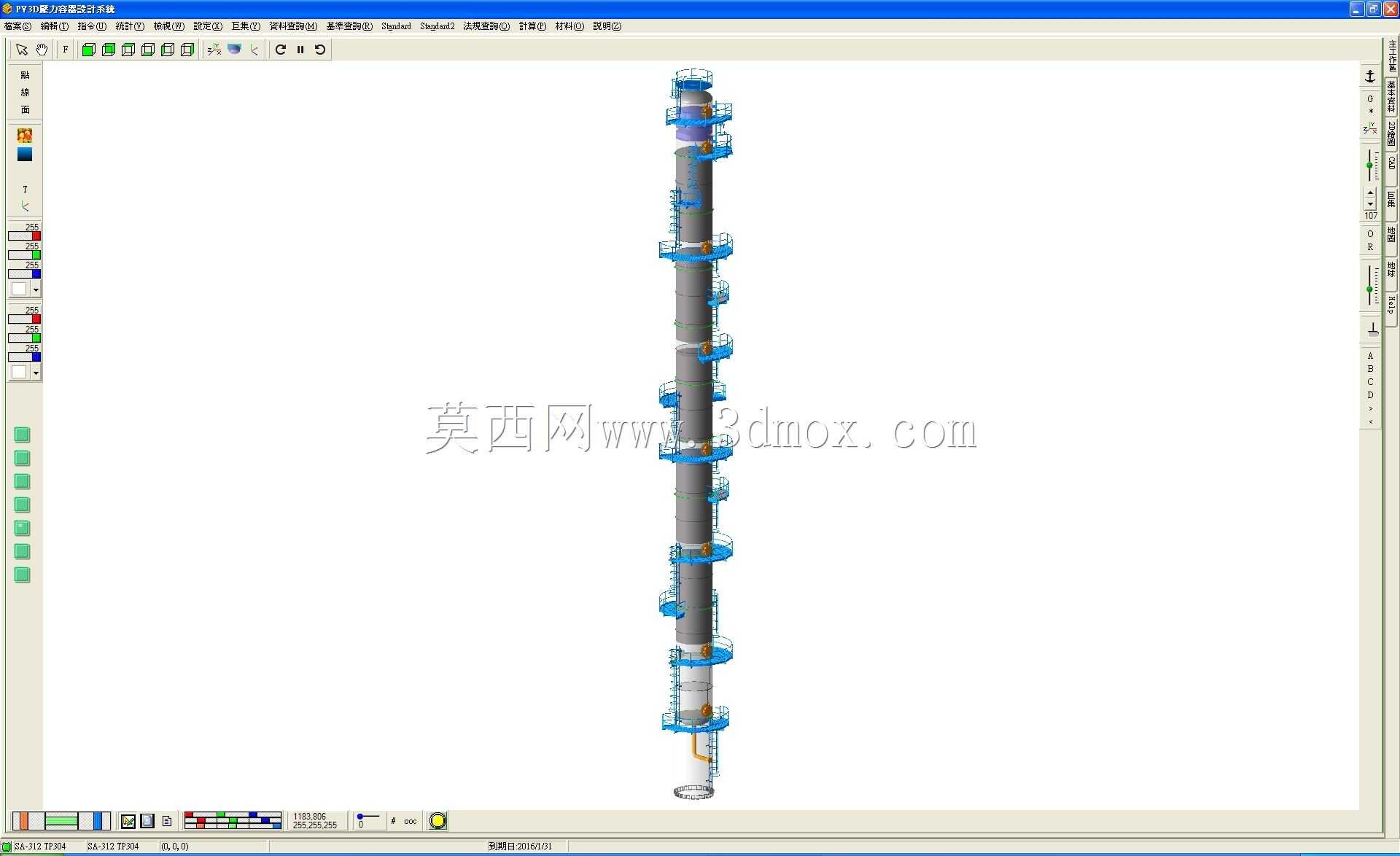

立式多层带操作平台工业精馏塔

该立式塔类设备主要应用于石油炼制、煤化工、精细化工、医药中间体生产等流程工业场景，作为气液传质分离的核心装备，可实现混合物料中不同沸点组分的精准分离，常见于原油常减压蒸馏、溶剂回收、产品提纯、废气废液处理等工艺环节，是化工生产装置中保障产品纯度、提升物料利用率的关键设备。设备整体采用立式长筒形结构，沿筒体轴向分层设置多组环形操作平台与斜向爬梯，平台边缘设置安全防护栏杆，可满足日常巡检、阀门操作、仪表调校、检修维护的人员作业需求，每层平台对应塔体内部的传质单元安装位置，操作人员可在平台上完成对应层位的工艺参数调整与故障排查。设计过程中优先考虑塔体的轴向承压稳定性与风载、地震载荷下的结构强度，筒体采用等径分段焊接结构，底部设置裙座式安装基础，可直接与厂区混凝土基础通过地脚螺栓锚固，安装时需保证塔体的整体垂直度偏差控制在工艺允许范围内，避免内部传质构件偏斜影响气液接触效率。塔体外部的操作平台采用悬臂式支撑结构与筒体焊接连接，爬梯沿塔体螺旋或直段布置，踏步间距符合工业作业安全规范，防护栏杆高度满足高空作业防护要求，可保障巡检与检修人员的操作安全。塔体上下端分别设置工艺介质进出口、人孔、仪表接口、接管法兰等结构，可与上下游工艺管道、检测仪表、安全附件直接对接，内部可根据工艺需求装填板式塔盘或规整填料，实现不同工况下的传质分离需求。设备整体外形为细长立式结构，径向尺寸紧凑，轴向高度根据处理量与分离级数确定，安装时需预留足够的顶部检修空间与周边操作通道，同时考虑管道连接的热胀冷缩补偿空间，避免运行过程中管道应力对塔体接口造成损伤。在功能设计上，该塔可适配常压、加压等多种操作工况，外部保温支撑件可直接焊接在筒体外侧，方便后续安装保温层减少工艺过程中的热量损耗，提升设备运行的能源利用效率，分层设置的平台也为后续的设备改造、附件加装预留了操作空间，可适配不同工艺升级后的使用需求。
