ANSI标准滚子链传动组件结构设计

链传动作为工业领域应用极为广泛的机械传动形式，这类ANSI标准链条主要覆盖输送线、农业机械、工程机械、物流分拣设备、摩托车与轻型机动车等场景，可在两轴中心距较远的工况下传递运动与动力，相比带传动拥有更高的传动精度，不会出现弹性滑动与打滑问题，相比齿轮传动又能适应更大的中心距布局，安装容错空间更充裕，同时可在高温、多尘、油污等恶劣工况下保持稳定的传动性能，日常维护成本更低。

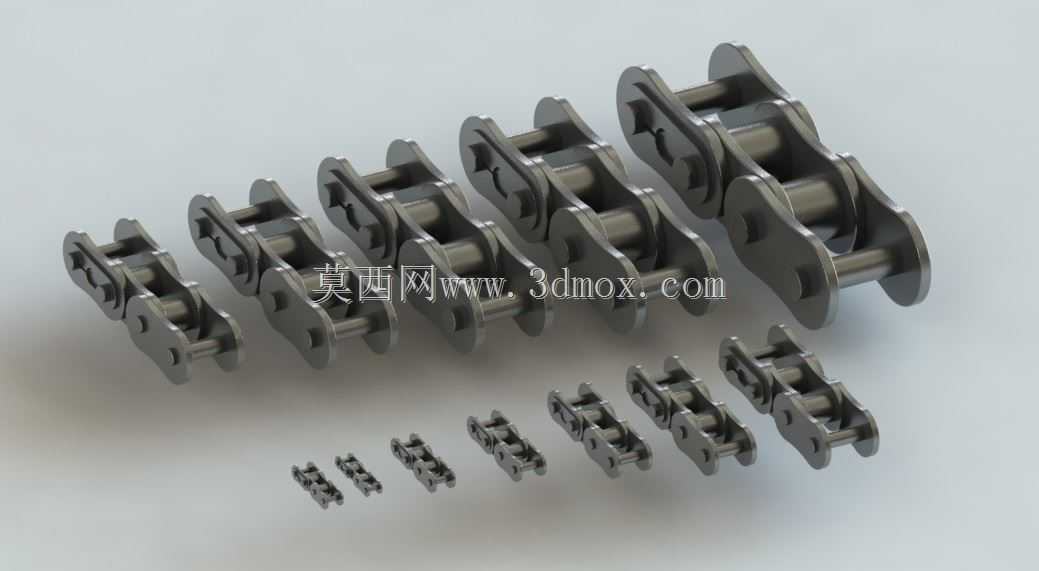

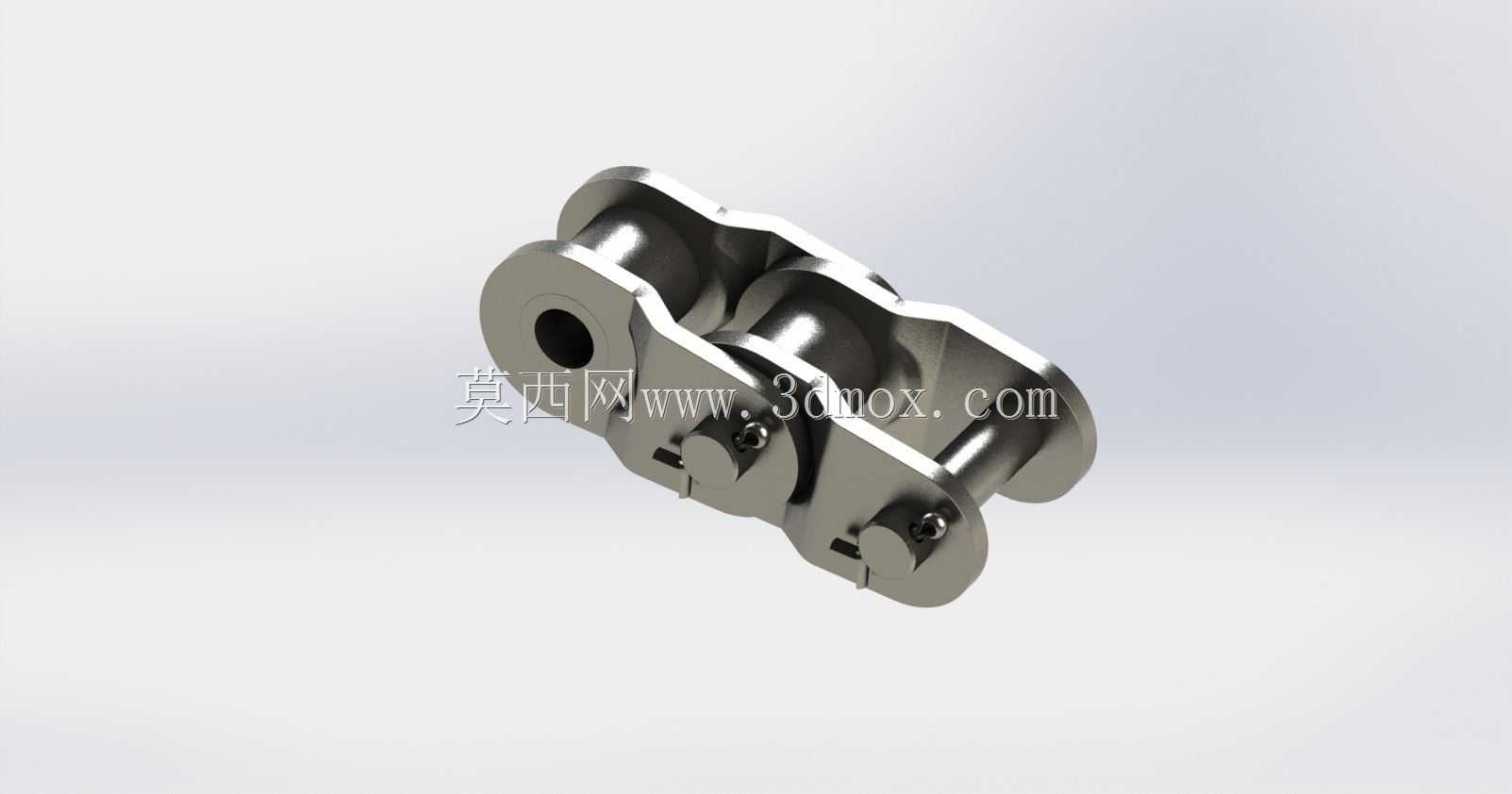

这套链条组件的设计完全遵循ANSI标准尺寸规范，覆盖了从#40到#240的全系列规格，不同规格对应不同的极限拉伸载荷与额定功率，可适配从轻载输送到重载传动的多元需求。设计过程中优先保证链节的互换性，内链节、外链节、销轴、套筒、滚子的配合公差经过严格校准，每节链节都可灵活拆卸拼接，用户可根据实际传动中心距需求自由调整链节总长度，无需额外定制加工。

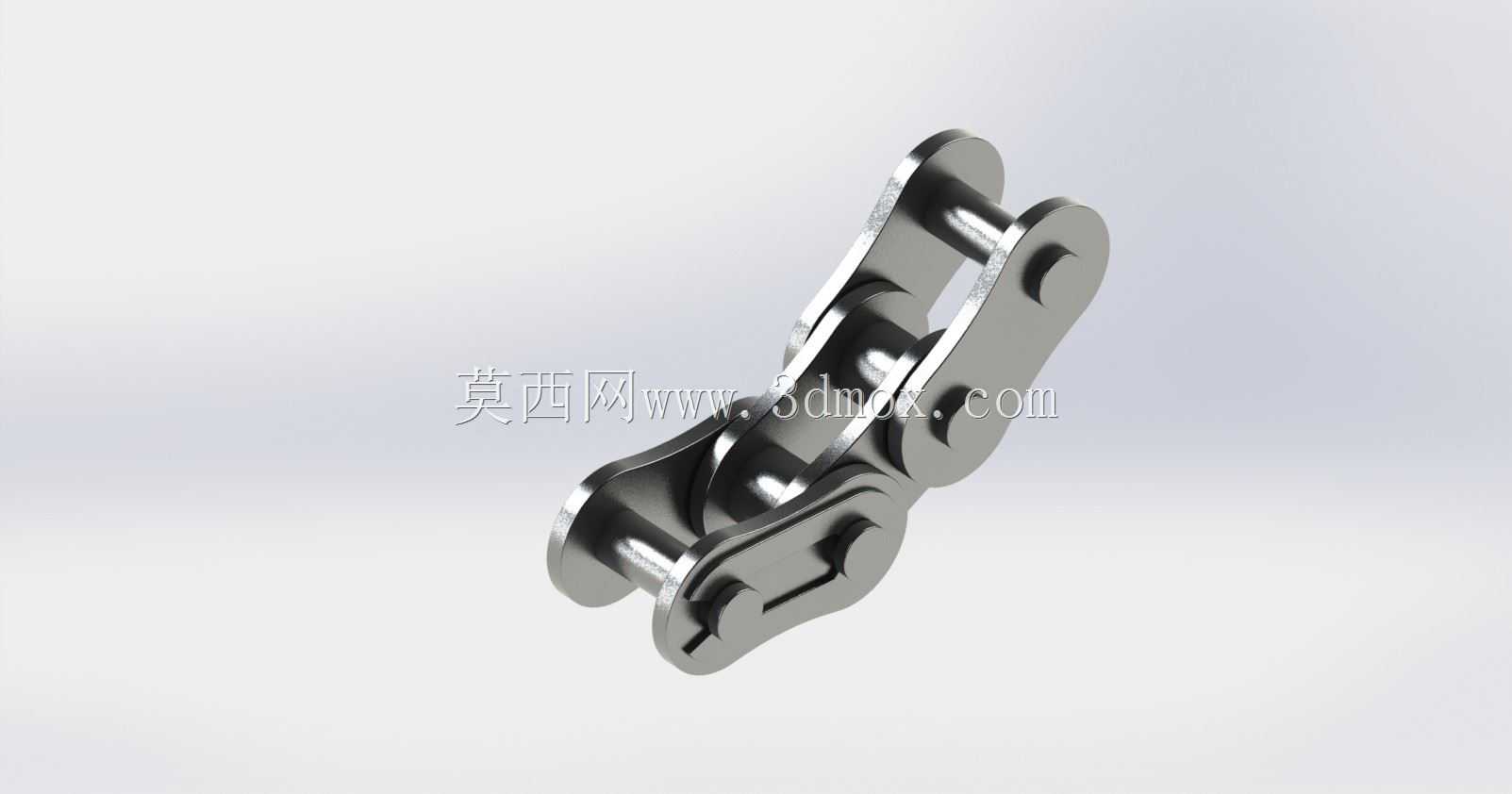

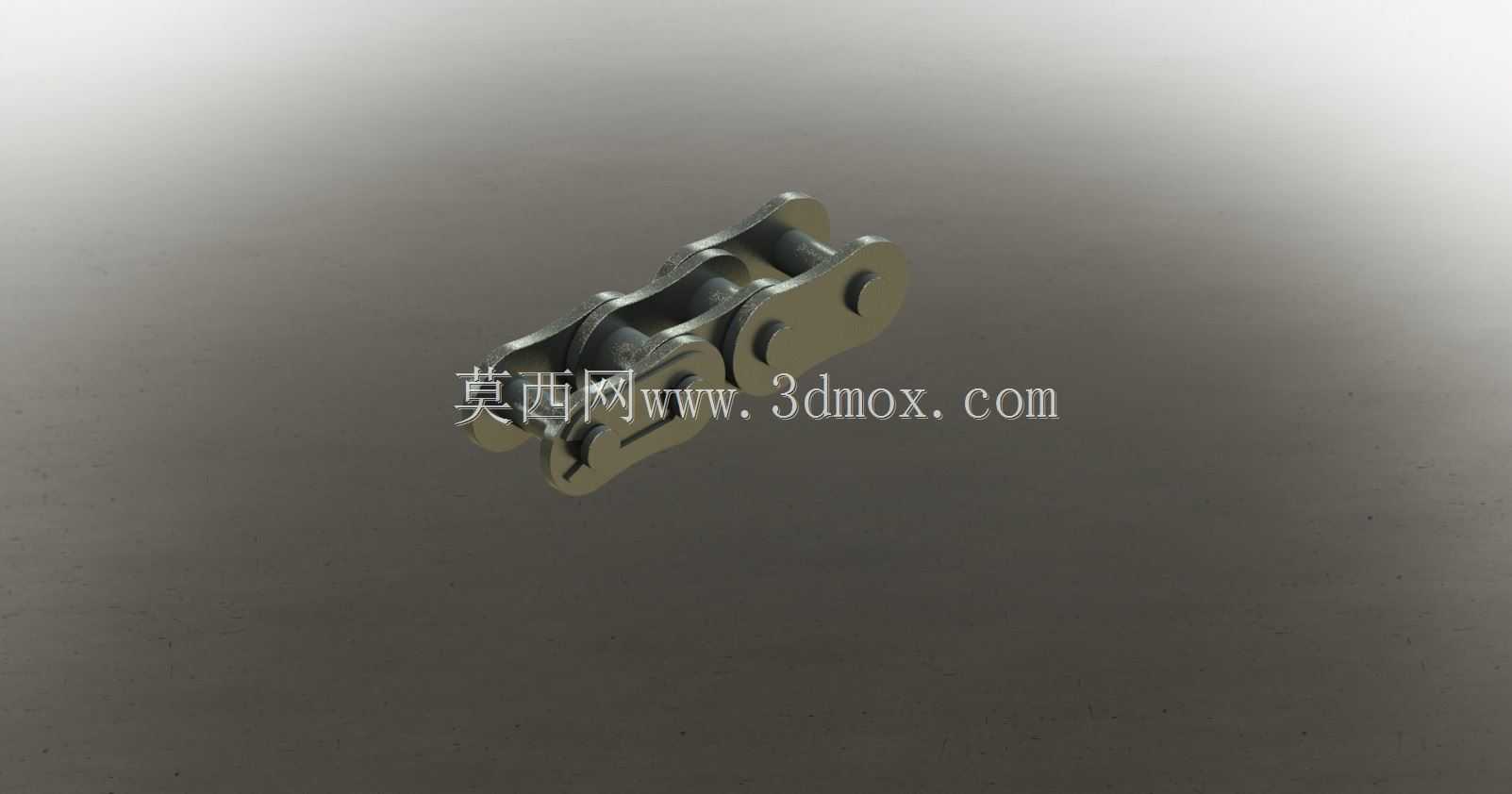

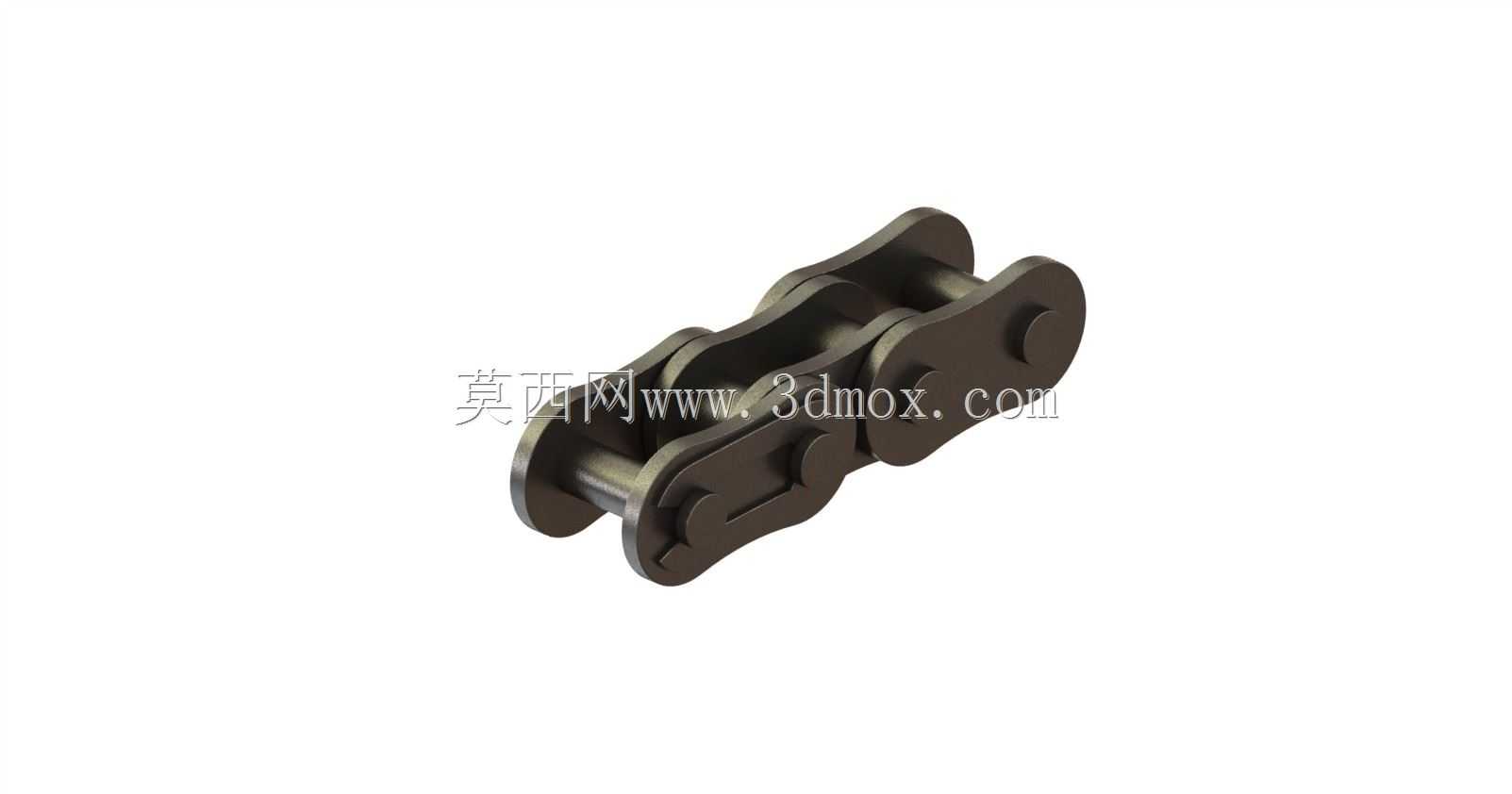

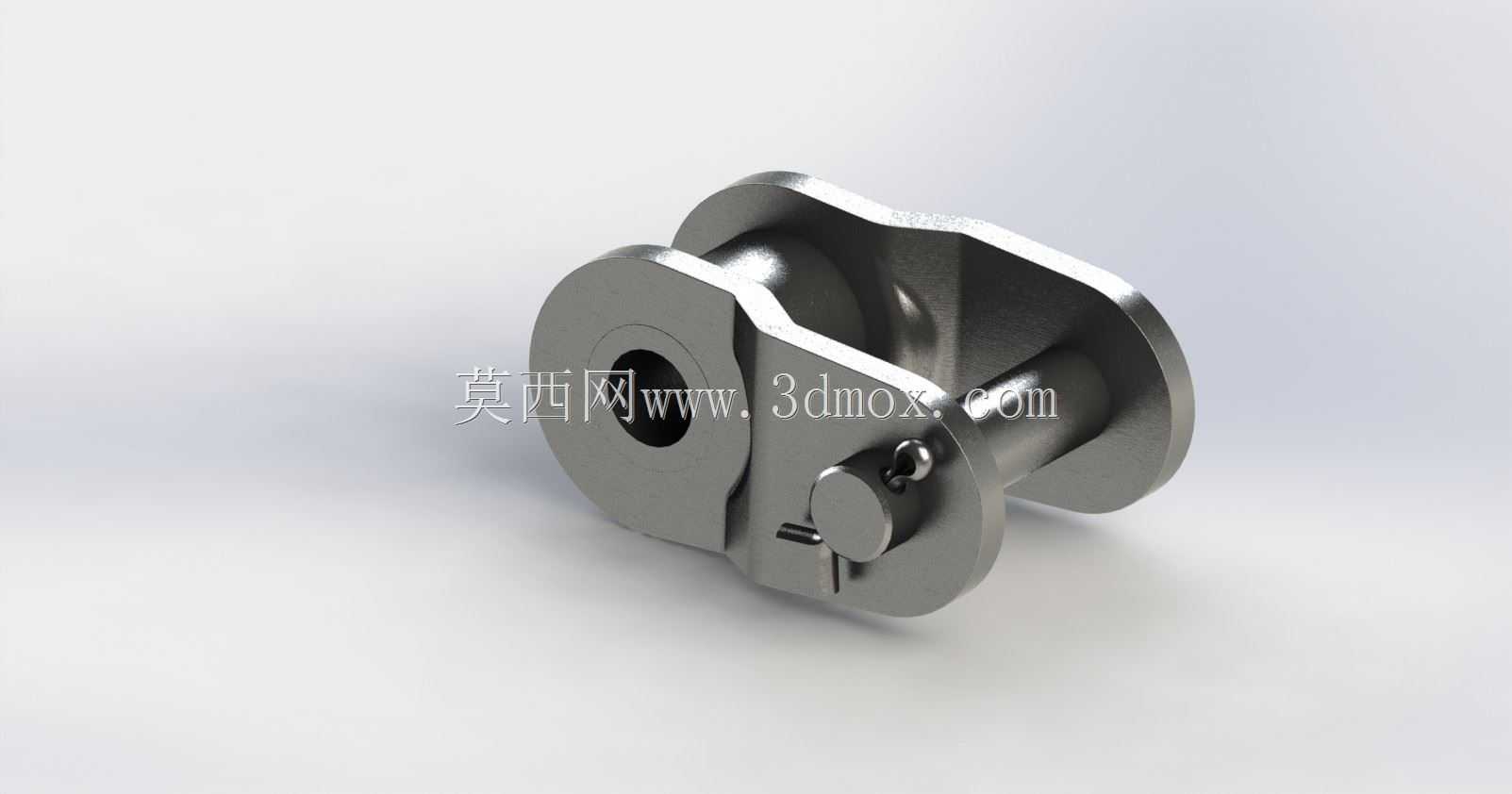

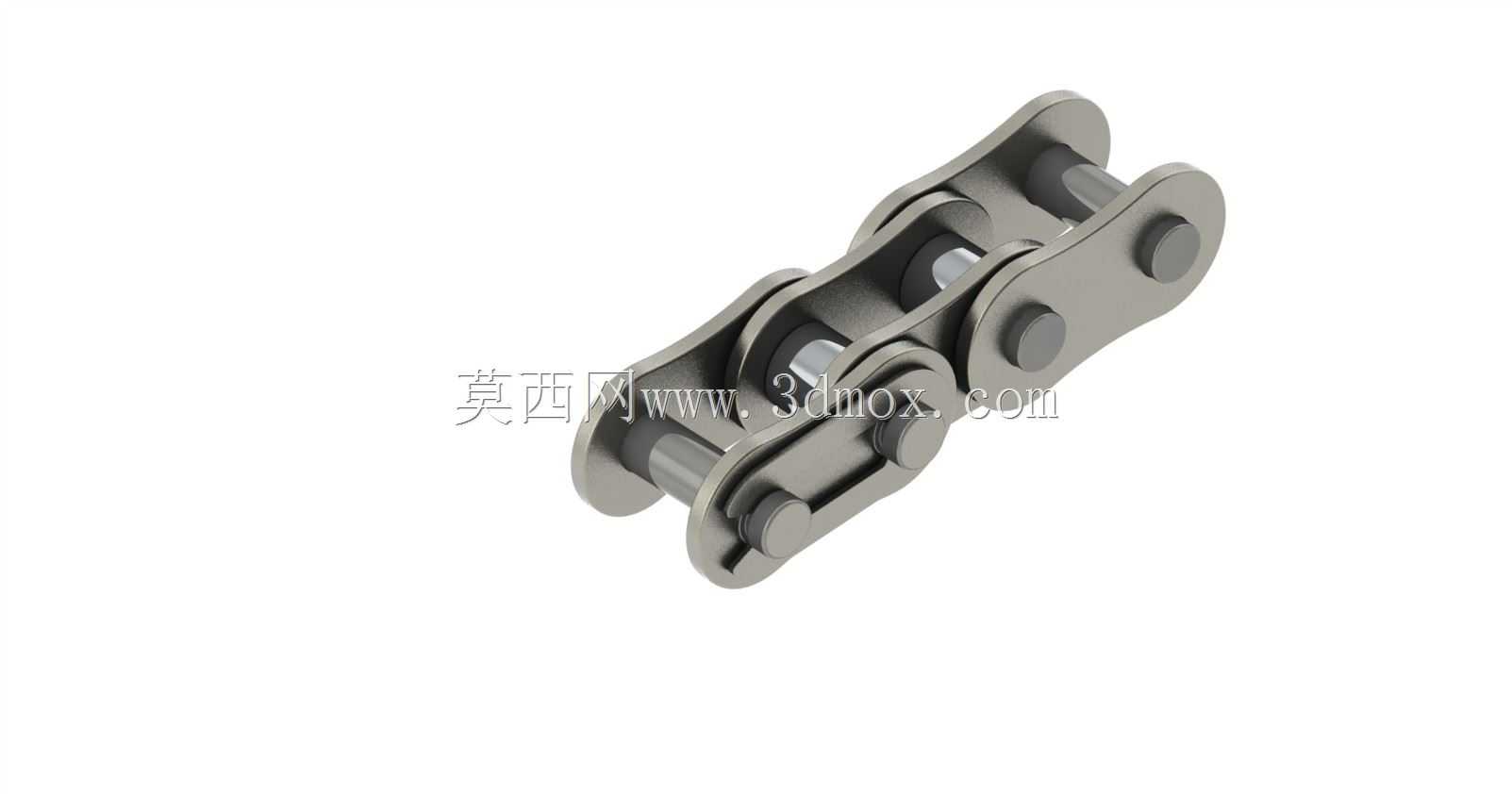

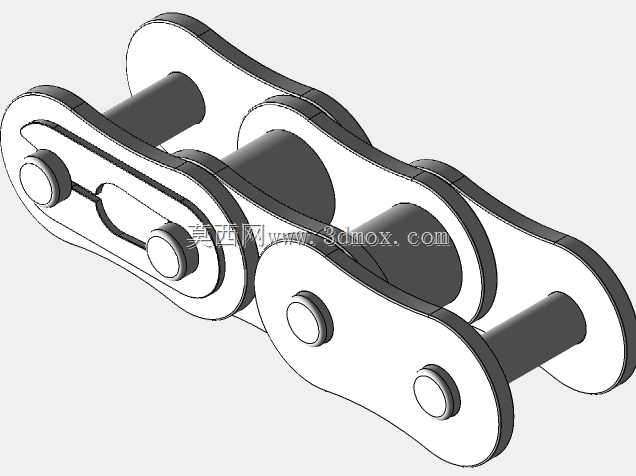

结构设计上，滚子采用可自由转动的结构，在与链轮啮合过程中可将滑动摩擦转化为滚动摩擦，大幅降低啮合过程中的磨损量，延长整套传动副的使用寿命；销轴与外链板、套筒与内链板分别采用过盈配合固定，保证链节受力时不会出现松脱错位，而销轴与套筒之间采用间隙配合，让链节可自由弯折，适配链轮的圆周运动轨迹。

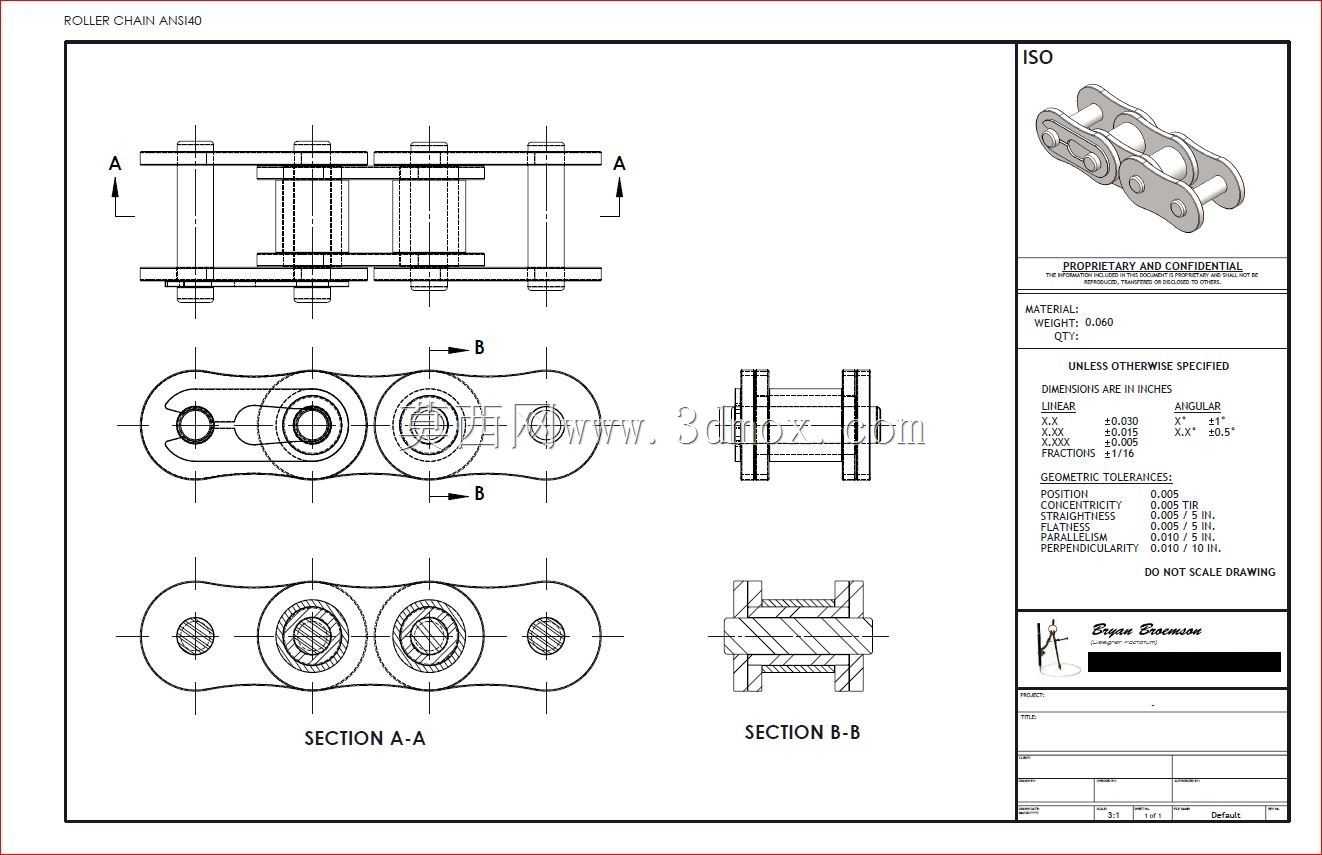

外形尺寸上各规格的节距、滚子直径、内节内宽、销轴直径等参数完全符合ANSI标准要求，安装边界可直接匹配对应规格的标准链轮，无需对安装位做二次修改。设计时也充分考虑了传动过程中的多边形效应影响，链节的铰接间隙控制在合理区间，既保证弯折灵活性，又尽可能降低传动过程中的冲击、振动与噪声，在高速传动场景下也能保持较好的运行平稳性。这类标准链条可直接用于设备的传动系统改造、新品设计选型参考，也可作为装配模拟、运动仿真的虚拟样机组件，帮助工程师在设计阶段验证传动布局的合理性，提前规避干涉、张紧度不足等设计问题。
