Tr系列梯形螺纹传动螺杆参数化设计

梯形螺纹是机械传动领域应用极为广泛的螺纹结构，这类螺纹的牙型呈等腰梯形，牙型角通常为30度，相比普通三角螺纹，它具备更优异的传动性能与承载能力，常被用于各类需要将旋转运动转化为直线运动、或是传递轴向载荷的机械结构中。在机床的进给传动系统、升降平台的顶升机构、重载压力机的施压结构、阀门的启闭调节结构、各类工装夹具的夹紧调节单元中，都能看到梯形螺纹螺杆的身影，它可以在低速重载的工况下保持稳定的传动精度，不易出现打滑、脱扣的问题，长期运行的磨损量也更可控，维护成本更低。

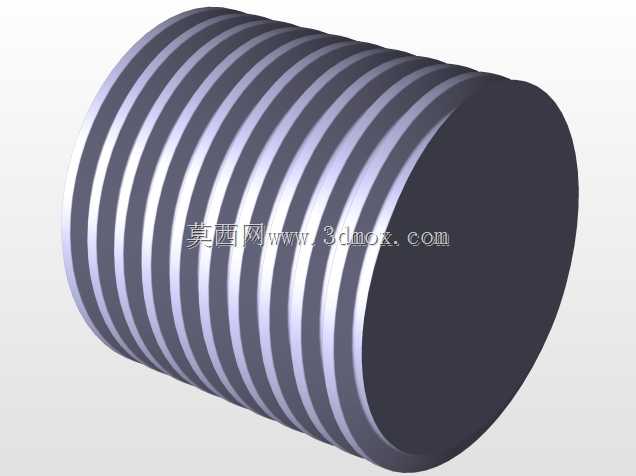

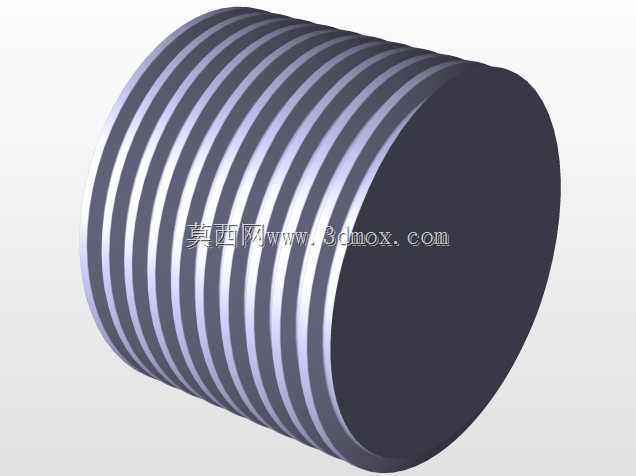

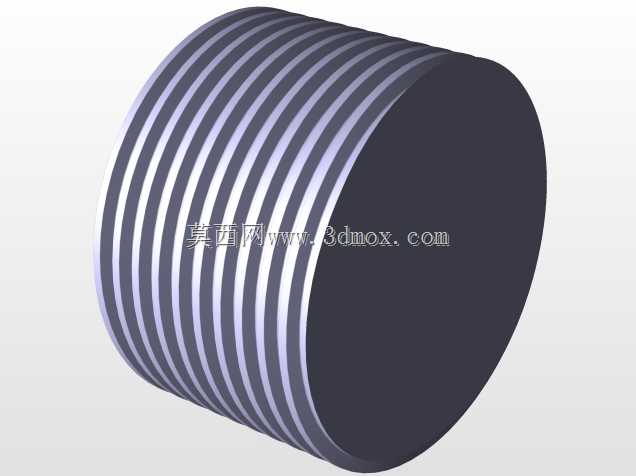

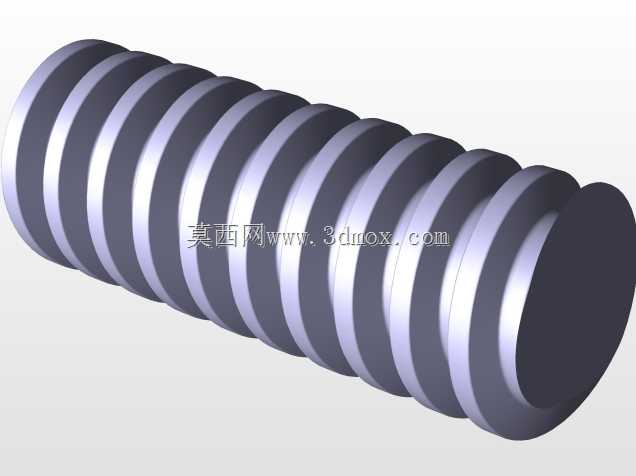

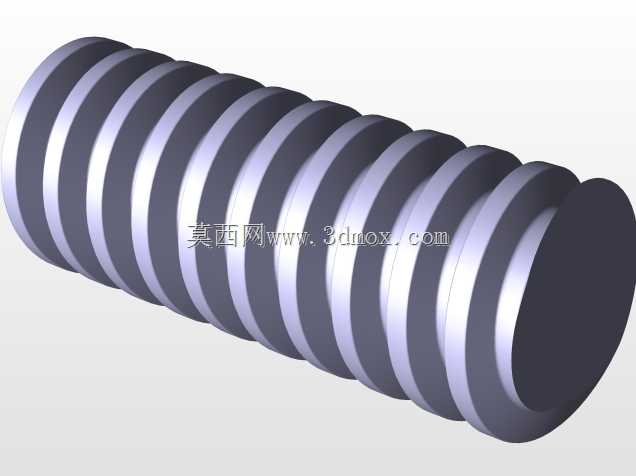

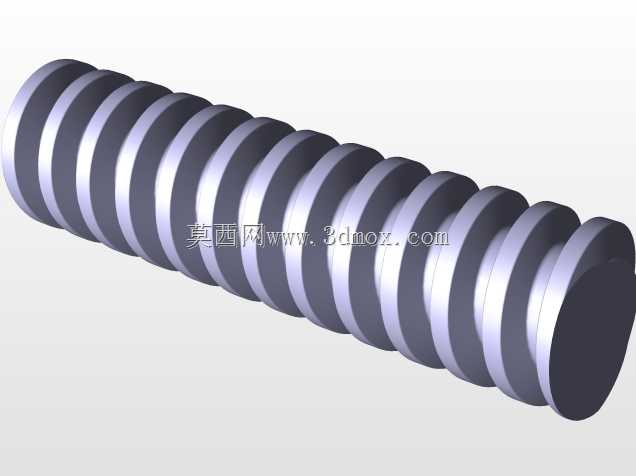

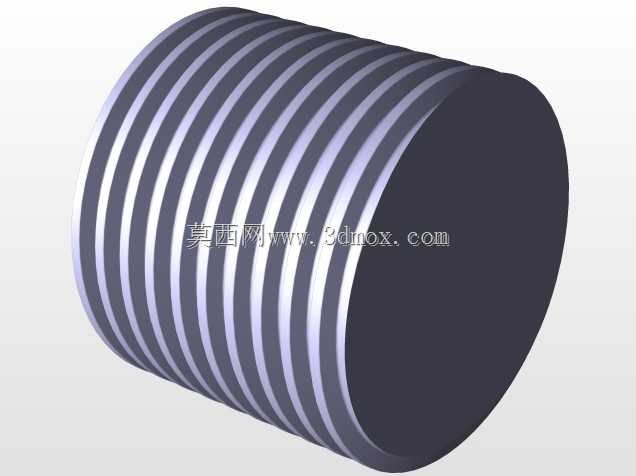

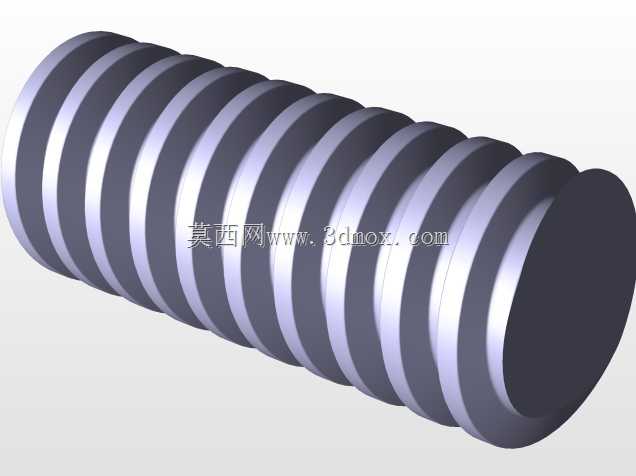

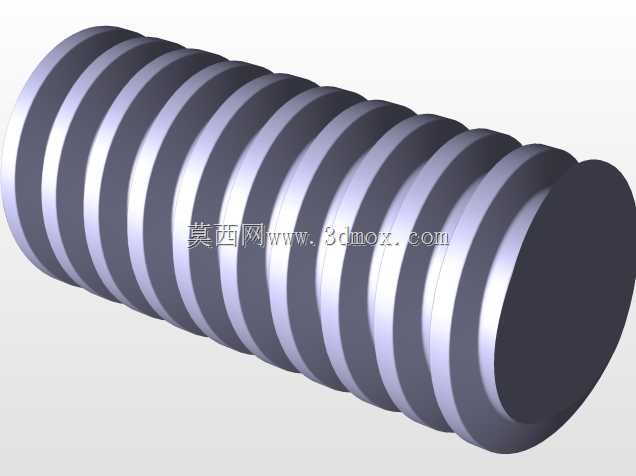

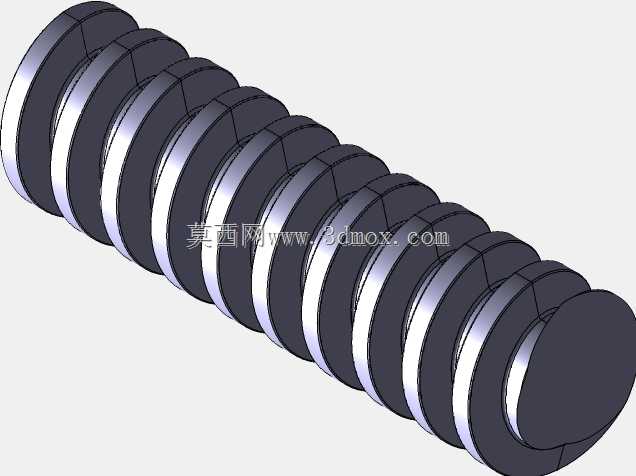

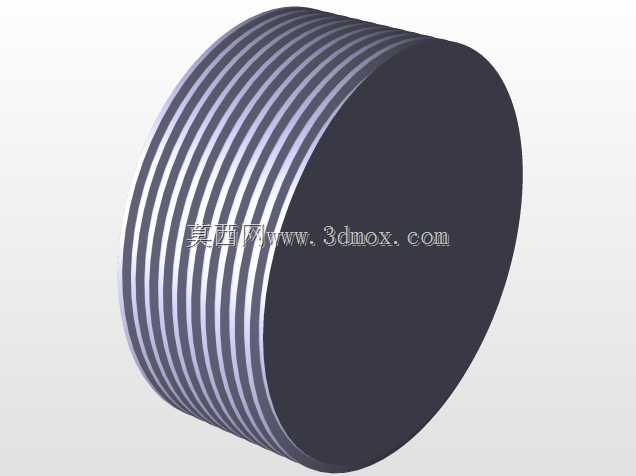

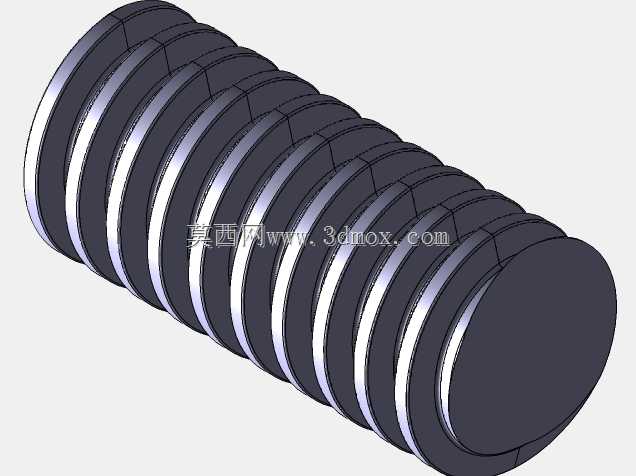

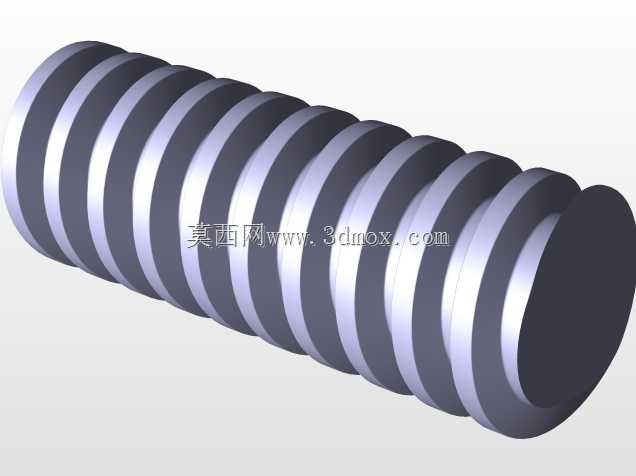

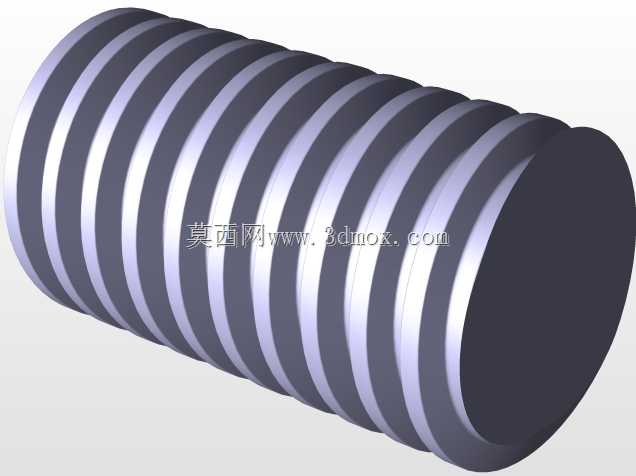

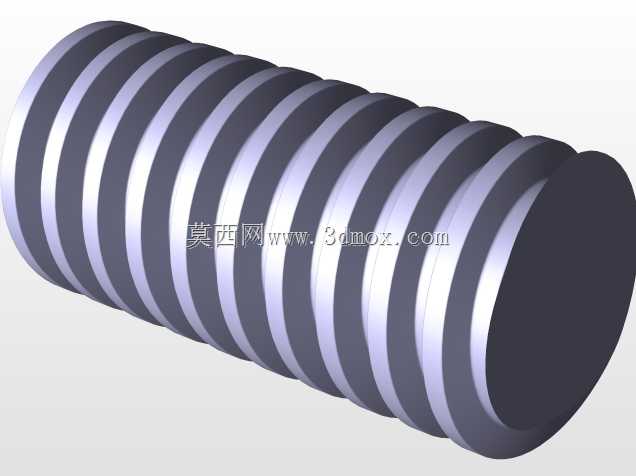

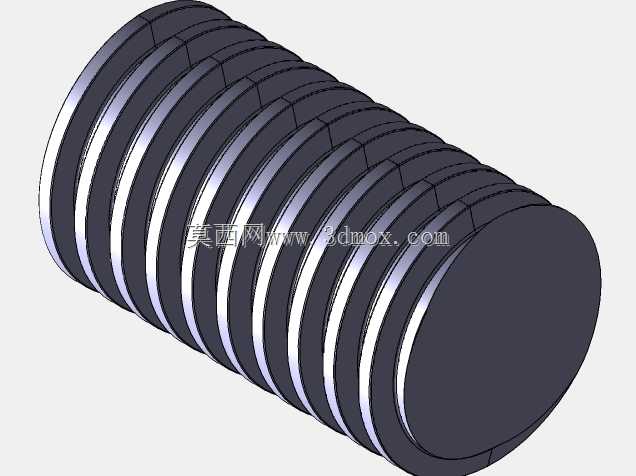

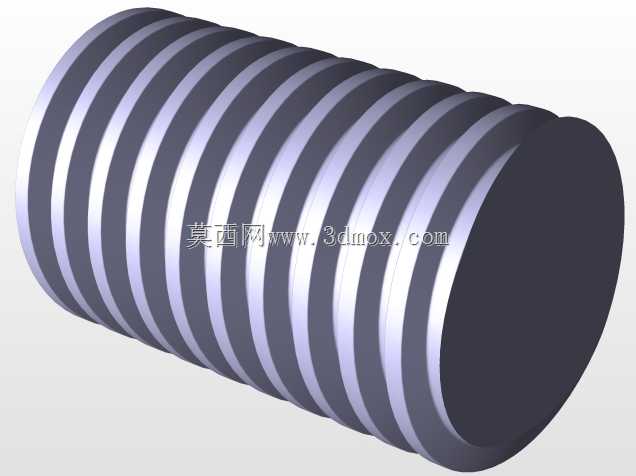

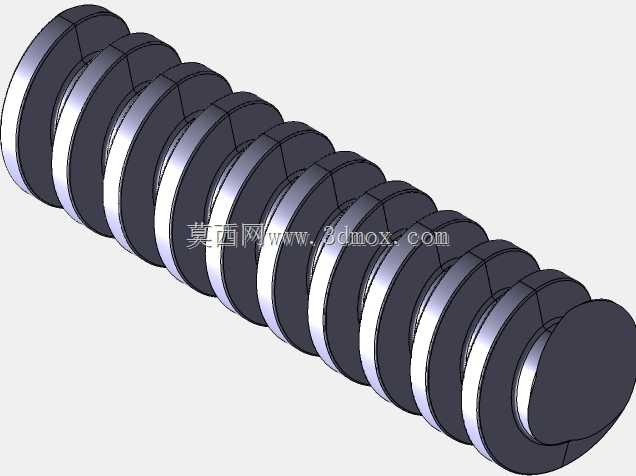

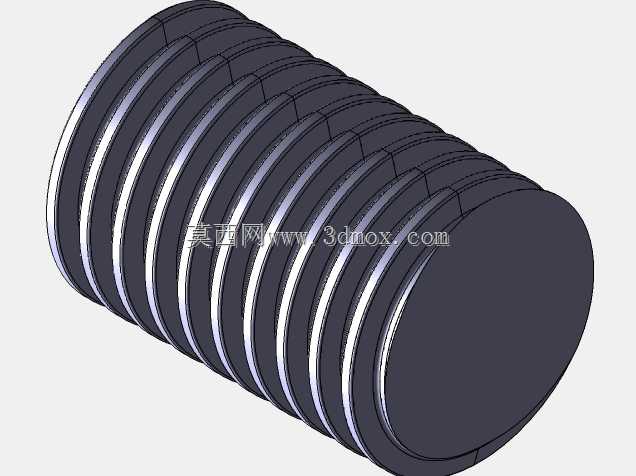

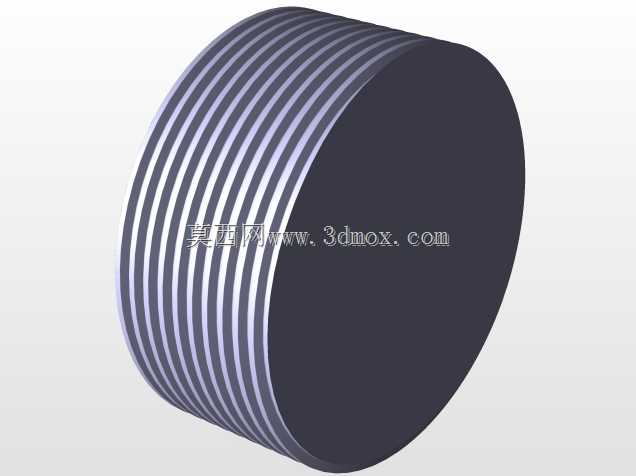

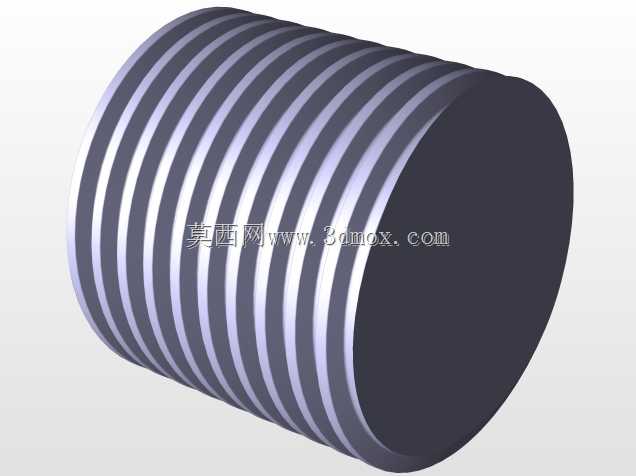

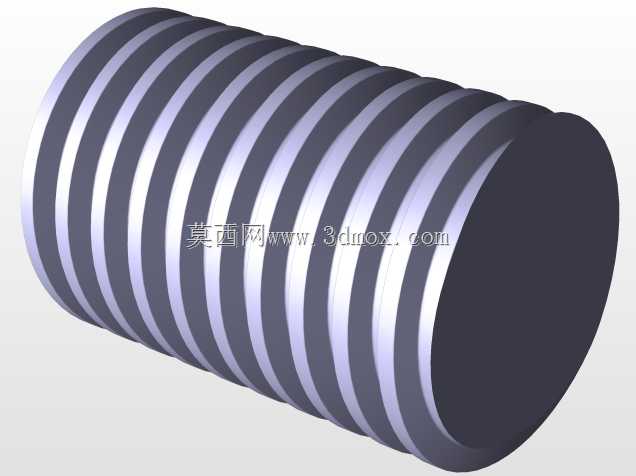

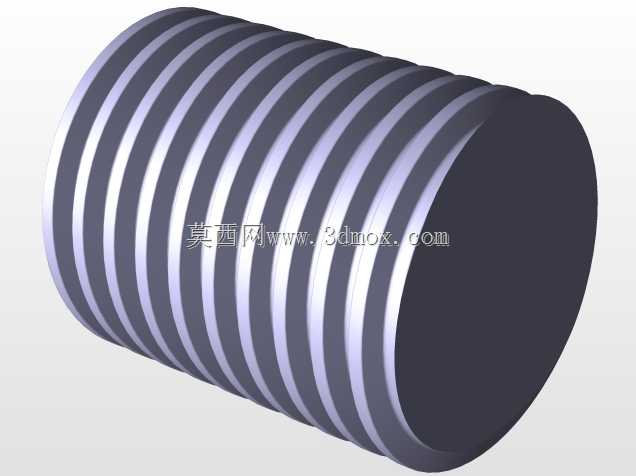

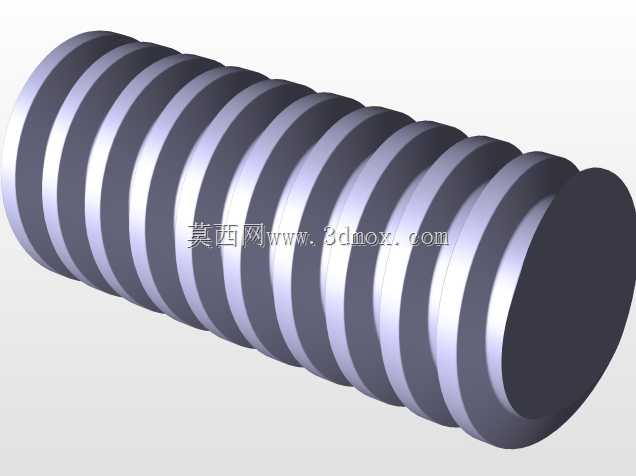

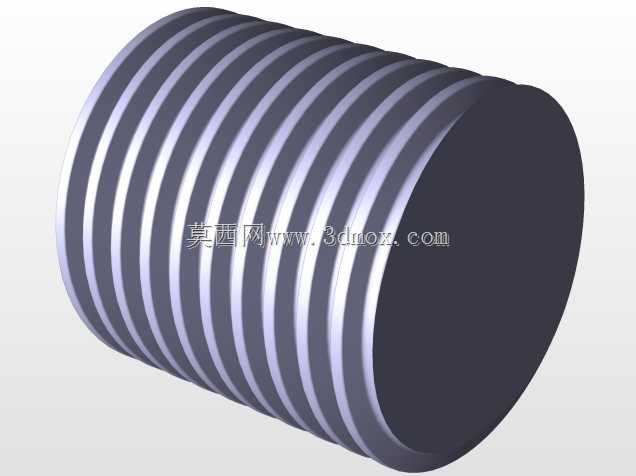

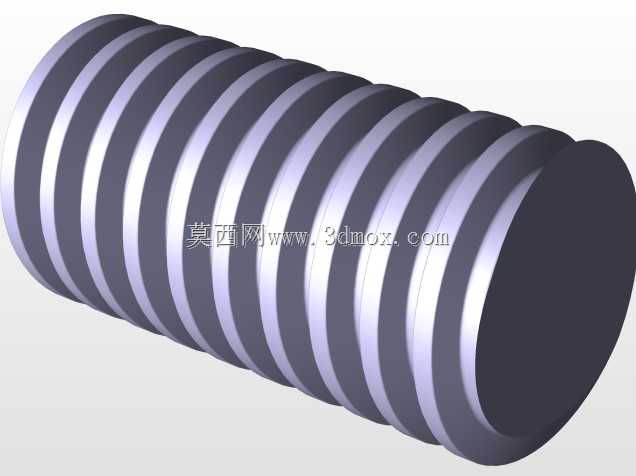

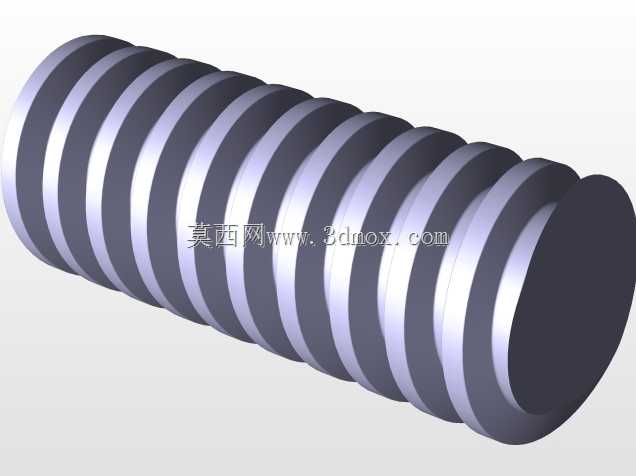

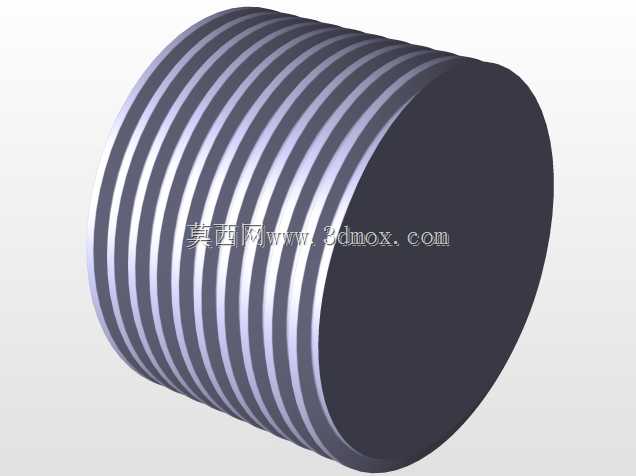

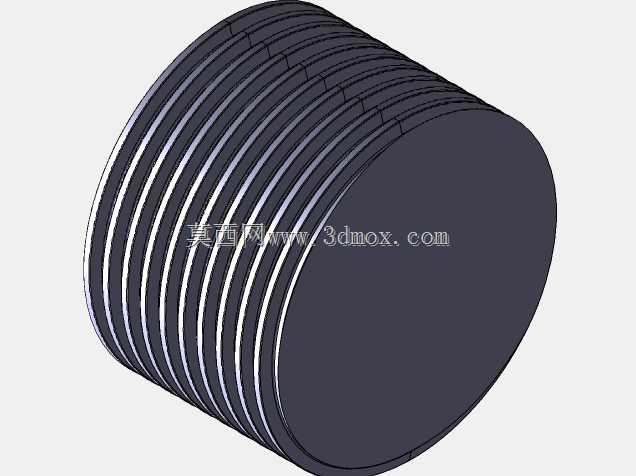

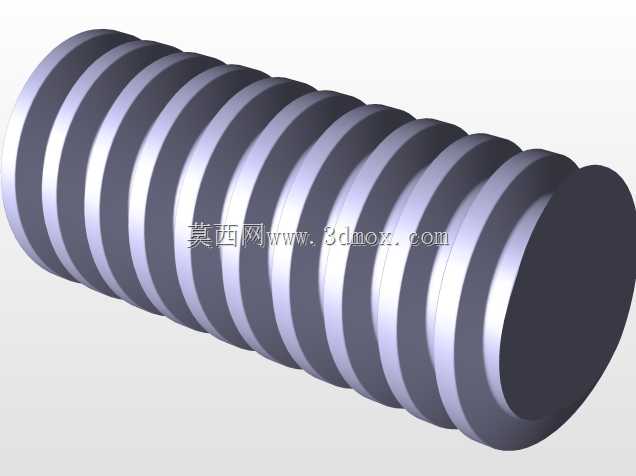

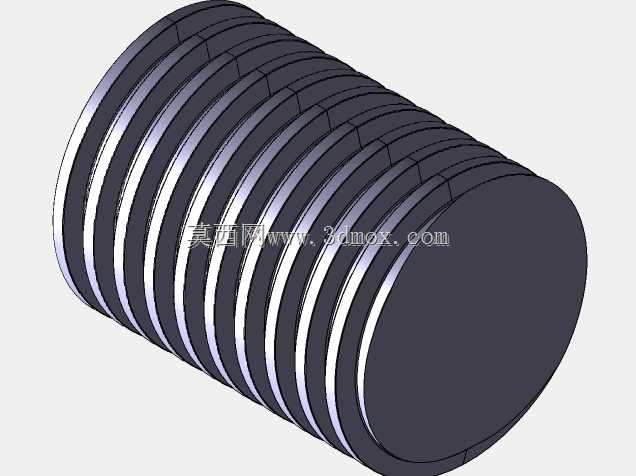

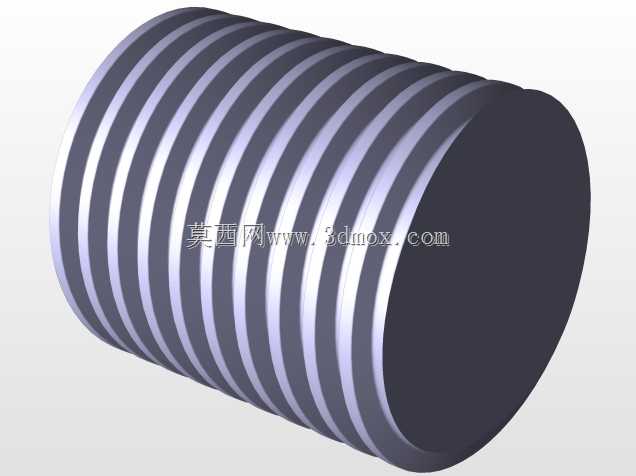

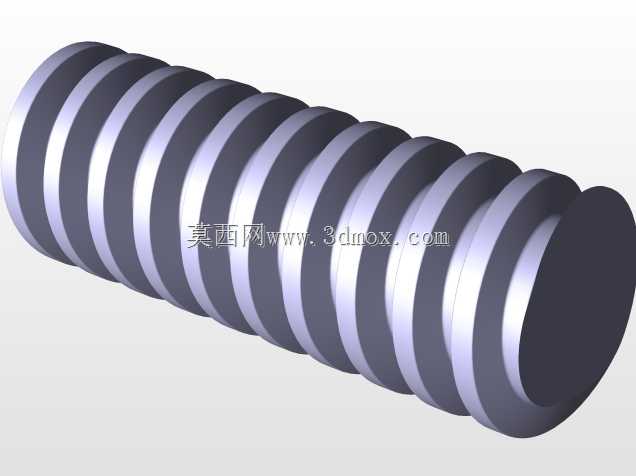

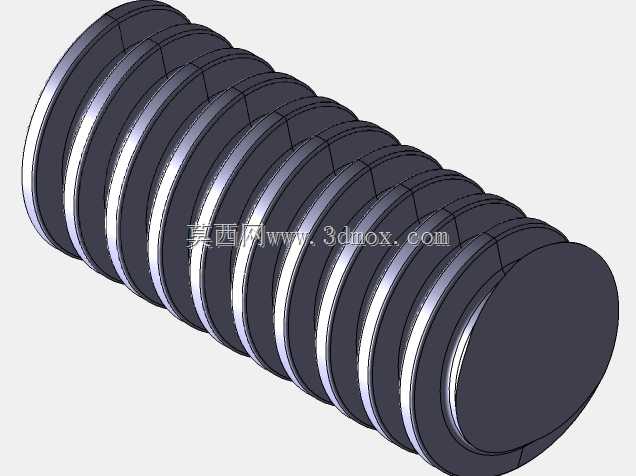

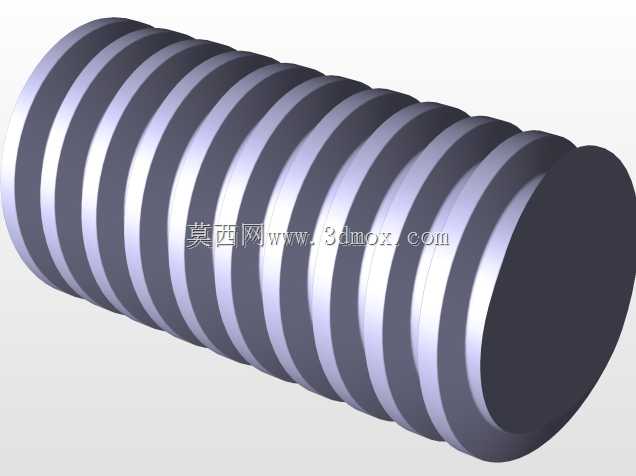

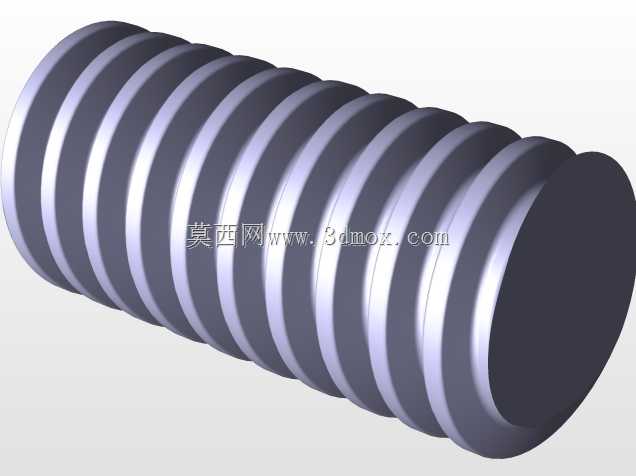

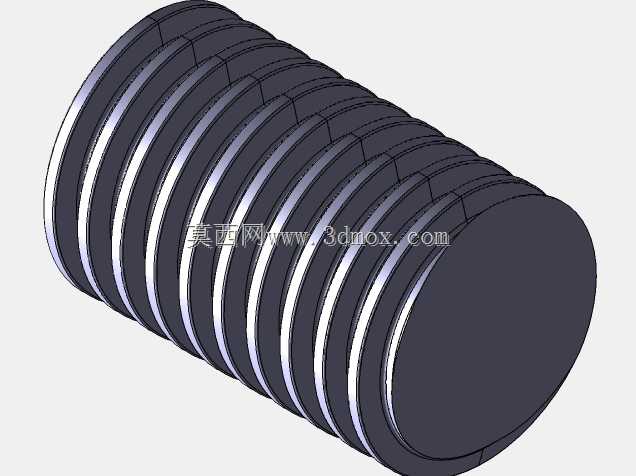

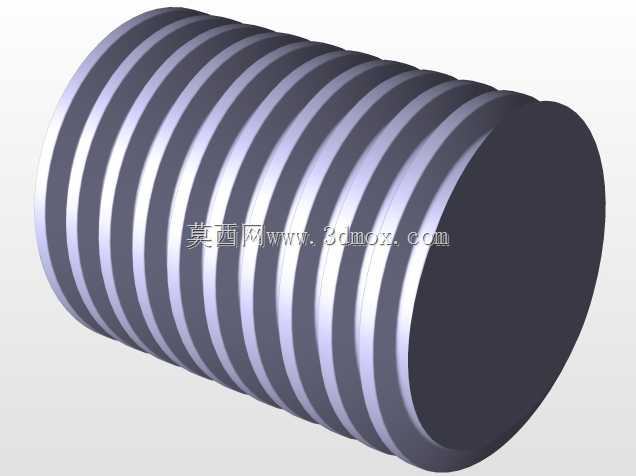

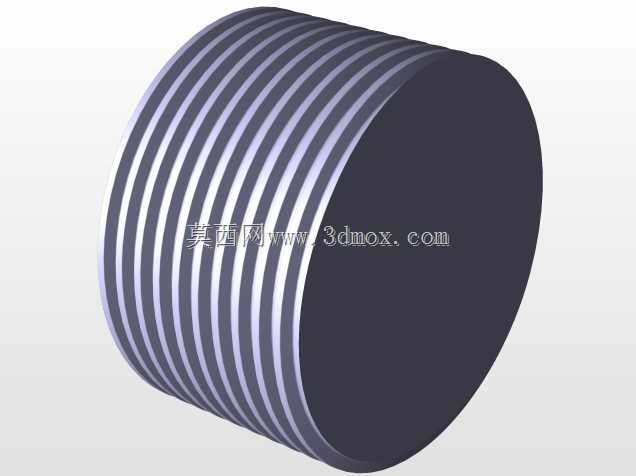

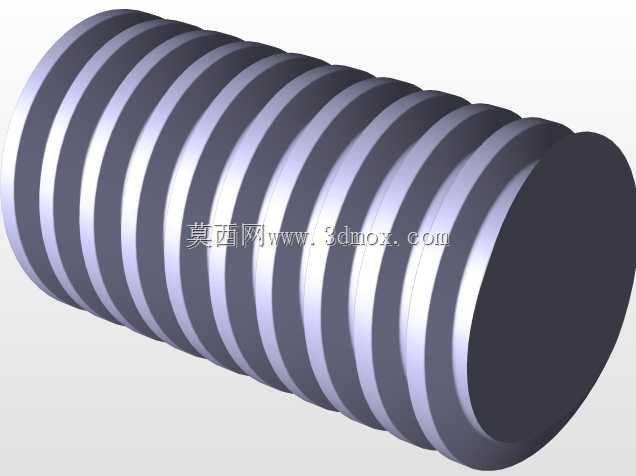

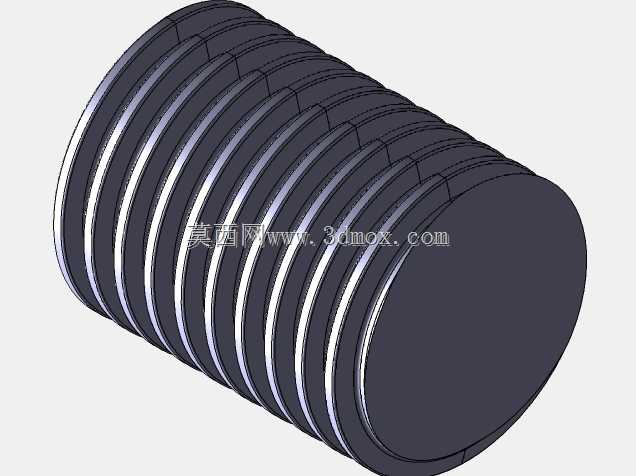

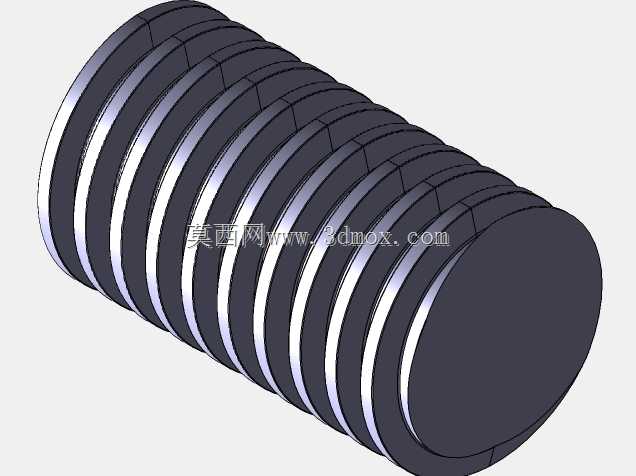

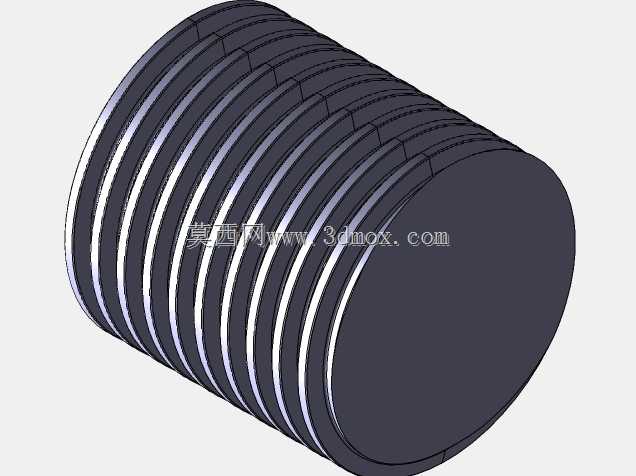

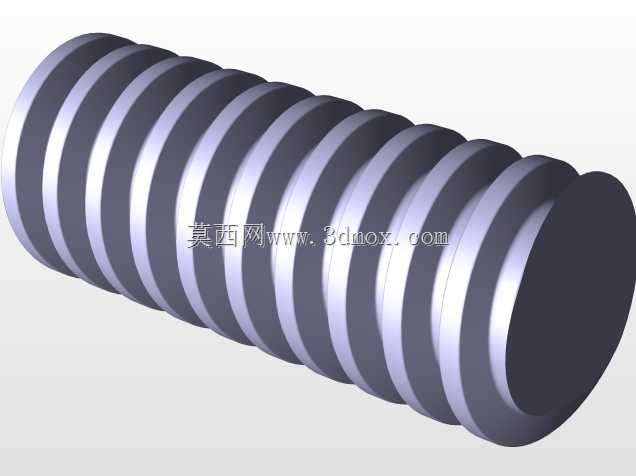

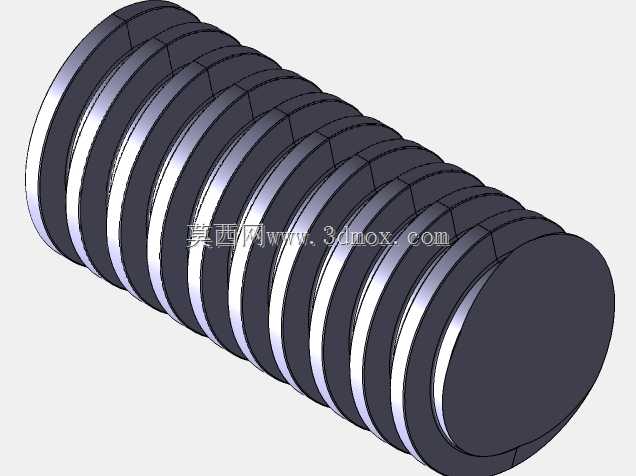

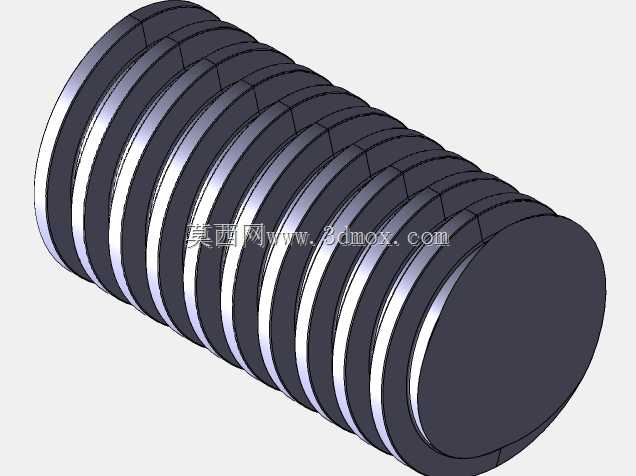

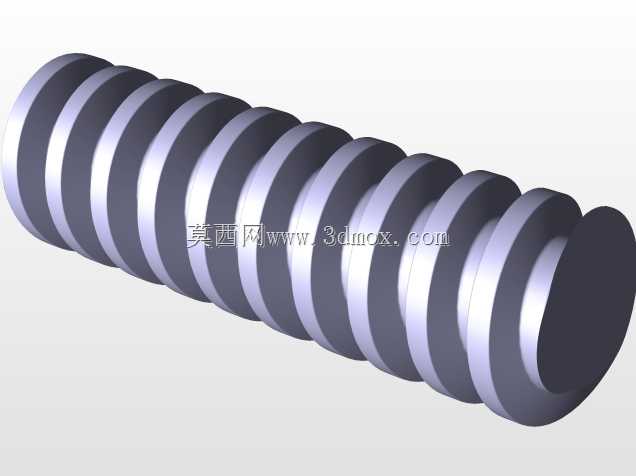

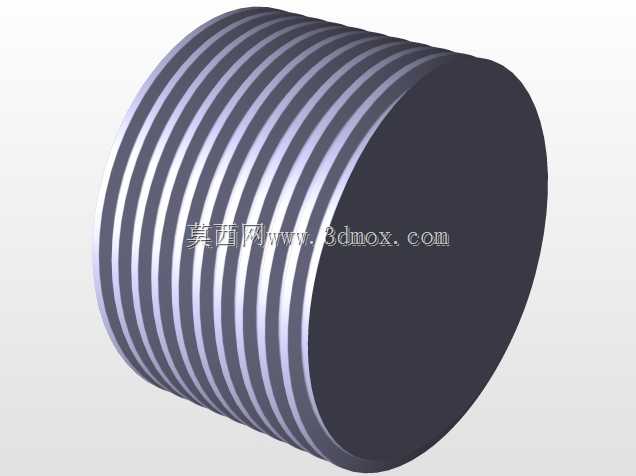

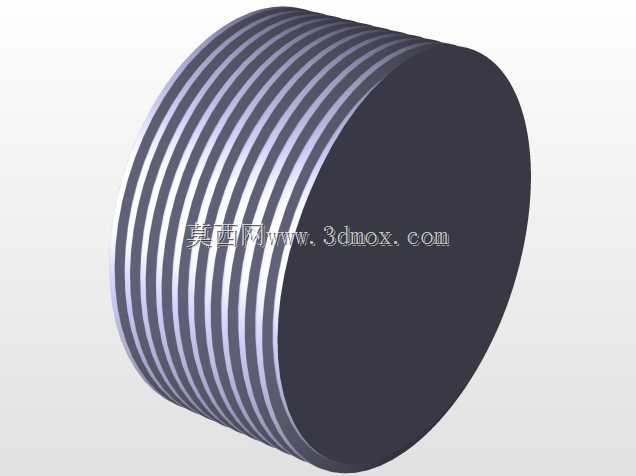

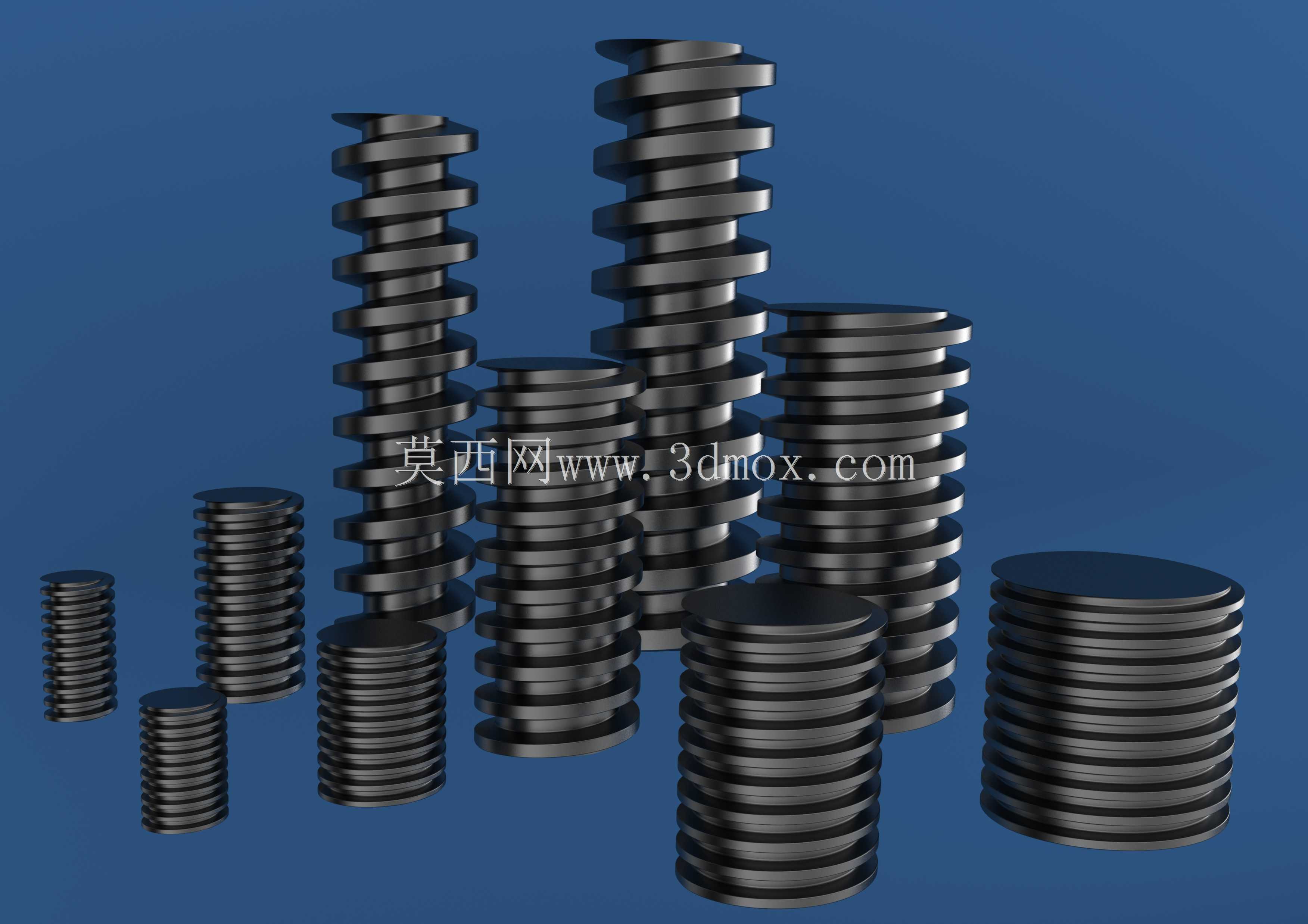

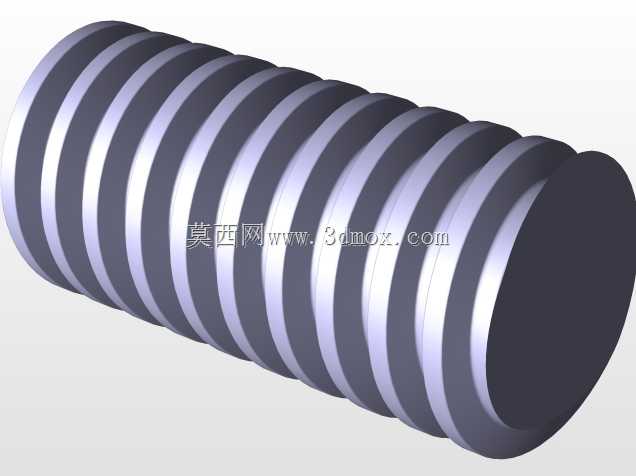

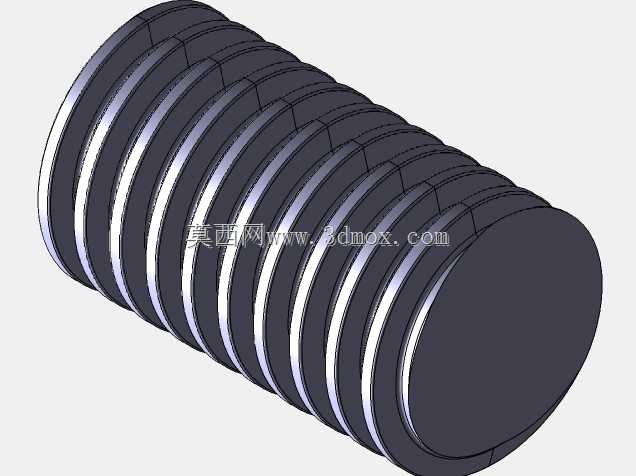

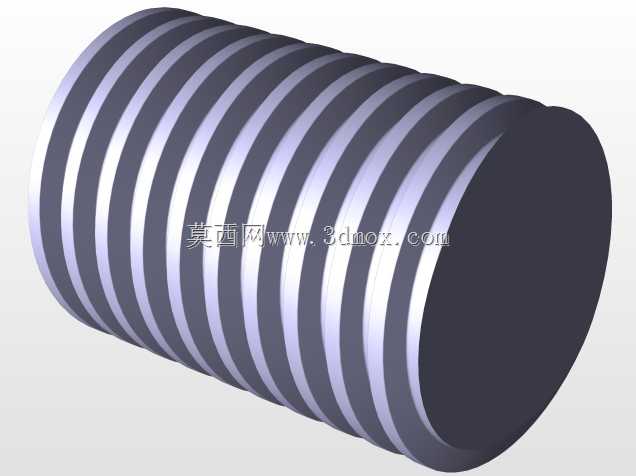

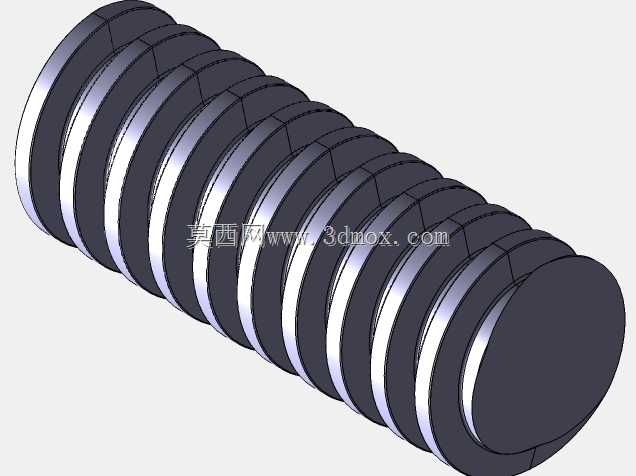

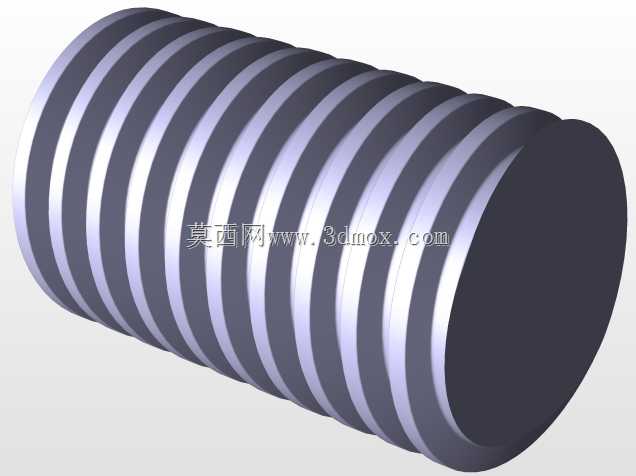

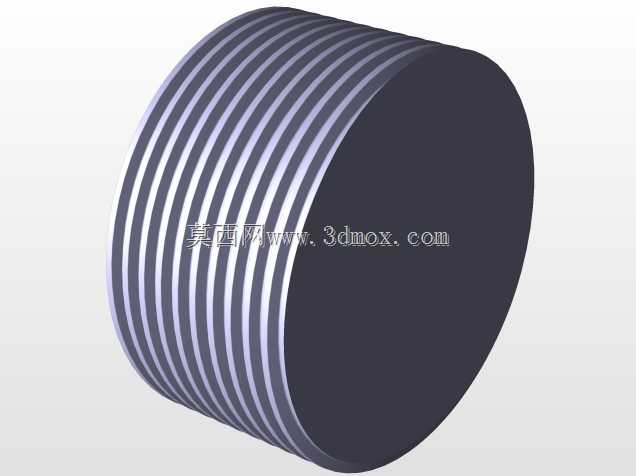

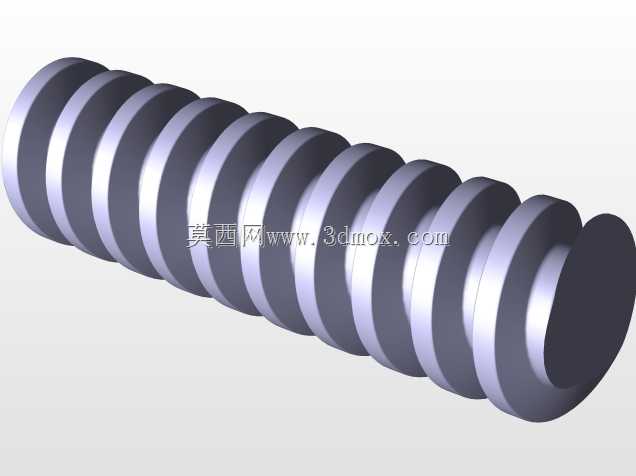

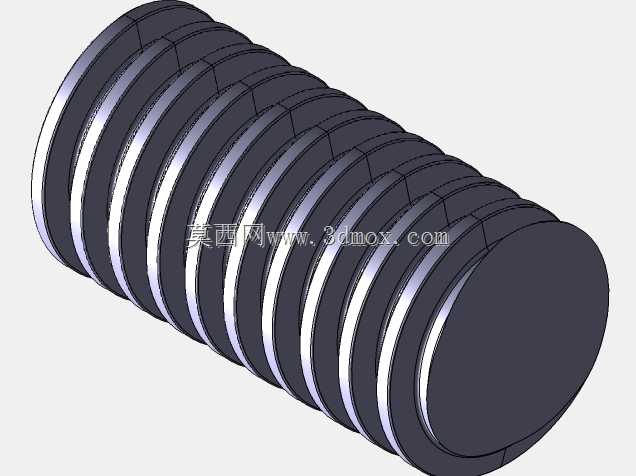

本次设计的梯形螺纹系列覆盖了从小规格Tr8x1.5到大规格Tr100x20的全尺寸段，同时包含单启动与双启动两种螺纹导程配置，能够适配不同传动速度、不同载荷等级的使用需求。设计过程中严格遵循ISO 2904:1977标准的牙型参数要求，对螺纹的大径、中径、小径、牙型高度、螺距公差都做了精准的参数化约束，每一段基础模型都设置了10节标准螺距长度，使用者可以根据自身设备的实际行程需求，通过阵列、拉伸等简单操作快速扩展螺杆的总长度，无需重新绘制螺纹牙型，大幅提升设计复用效率。

从结构特性来看，梯形螺纹的牙根强度更高，对中性更好，传动过程中的受力分布更均匀，双启动螺纹的导程是同规格单启动螺纹的两倍，在相同的主轴转速下可以实现更快的直线进给速度，适合需要快速位移的传动场景；单启动螺纹则具备更好的自锁性能，在垂直升降类场景中使用可以额外增加安全冗余，避免负载反向带动螺杆回转出现下坠风险。设计时也充分考虑了安装边界的适配性，所有规格的螺纹端部都预留了标准的轴颈加工余量，方便使用者根据自身的安装座尺寸、轴承配合要求做二次加工，不管是搭配铜质螺母、铸铁螺母还是尼龙螺母，都能保证顺畅的啮合传动效果，不会出现卡滞、咬合不均的问题。

在实际选型使用时，小规格Tr8到Tr20的螺杆多用于小型自动化设备的调节机构、轻工机械的进给单元，载荷较轻但传动精度要求较高；Tr25到Tr50的中等规格螺杆是通用工业设备中最常用的区间，适用于普通机床刀架进给、中小型升降平台传动、工装夹具夹紧机构等场景，兼顾承载能力与传动效率；Tr60以上的大规格螺杆则主要用于重载压力机、重型闸门启闭、大型工程设备的调节机构，能够承受数十吨级的轴向载荷，长期运行的稳定性远超其他传动结构。
