运动自行车碳纤维车架SolidEdge三维模型

本模型为运动型自行车硬尾车架三维数模，建模阶段以专业竞赛级山地车车架几何参数为基准，首先通过草图绘制确立头管、上管、下管、座管、后上叉、后下叉的核心管型中心线，精准标定头管角度71度、座管角度73度、后下叉长度420mm、轮距1020mm等核心骑行几何参数，保证车架的踩踏刚性与操控灵活性平衡。建模过程中采用多实体建模方式分别构建每一段管材结构，针对管材衔接的焊接区域做了平滑过渡的圆角处理，还原真实碳纤维车架一体成型的衔接质感，同时预留了标准碗组安装位、座管夹安装位、五通安装位、后尾钩安装位、碟刹安装座等标准接口，所有安装位尺寸均符合行业通用标准，可直接搭配对应规格的标准件完成整车虚拟装配。

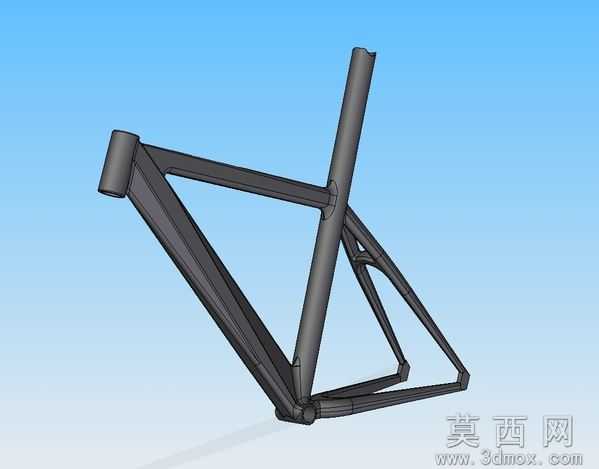

渲染材质方面，模型主体采用哑光碳纤维材质，还原碳纤维叠层的细微纹理质感，金属安装位采用磨砂铝合金材质，不同材质的粗糙度、反光度参数经过反复调试，在浅蓝色渐变背景下完成渲染输出，清晰展现车架的管型轮廓与结构细节，所有结构无破面、无重叠几何，可直接用于渲染出图与结构展示。

结构原理上，该车架采用经典的菱形硬尾车架结构，上管与下管形成三角结构承接头管的转向受力，座管与后上叉、后下叉形成后轮支撑三角，五通位置作为踩踏受力核心点，通过管材的异型截面设计提升踩踏刚性，同时后三角的结构设计可过滤部分路面颠簸，兼顾骑行效率与舒适性，所有管材的壁厚参数按照碳纤维车架的实际生产标准设定，可直接用于后续的结构力学仿真验证。

软件兼容方面，本模型原生基于SolidEdge平台搭建，同时导出了通用的STP、IGS等中间格式，可兼容SolidWorks、UG、Pro/E、Catia等主流三维设计软件打开编辑，模型版本为通用低版本存储，不存在高版本无法打开的问题，所有特征参数保留完整，可根据设计需求直接修改管型、角度、安装位尺寸。

研发教学应用层面，该模型可用于自行车设计相关的课程教学案例，帮助学习者理解自行车车架的几何设计逻辑、管材受力原理、标准件接口匹配规则，也可作为自行车研发企业的前期设计参考，通过修改参数快速衍生不同定位的车架方案，同时也可用于骑行装备相关的产品展示、3D打印验证等场景，为自行车相关的设计研发、教学演示提供精准的三维数模支撑。
