曲柄齿条式振荡往复传动机构

该曲柄齿条式振荡往复传动机构，是典型的旋转运动转直线往复运动的机械传动单元，广泛应用于轻工送料、纺织机械横动、小型筛分设备振打、包装线物料推送等需要短行程高频往复动作的工业场景中，可作为核心执行模块嵌入各类专用设备，替代传统气缸、凸轮推杆类结构，在无气源、需要严格同步传动比的工况下具备更高的运行稳定性与更低的维护成本。

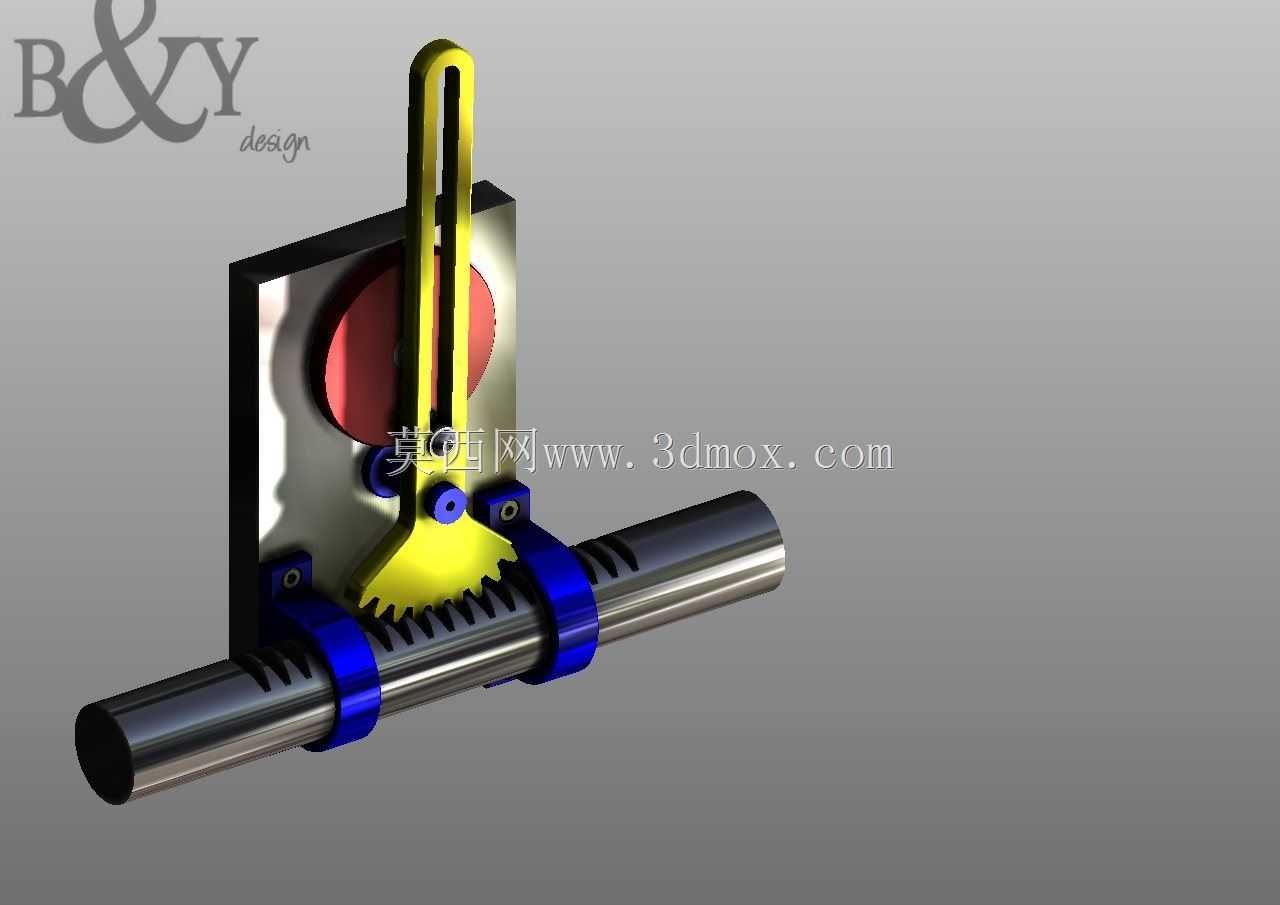

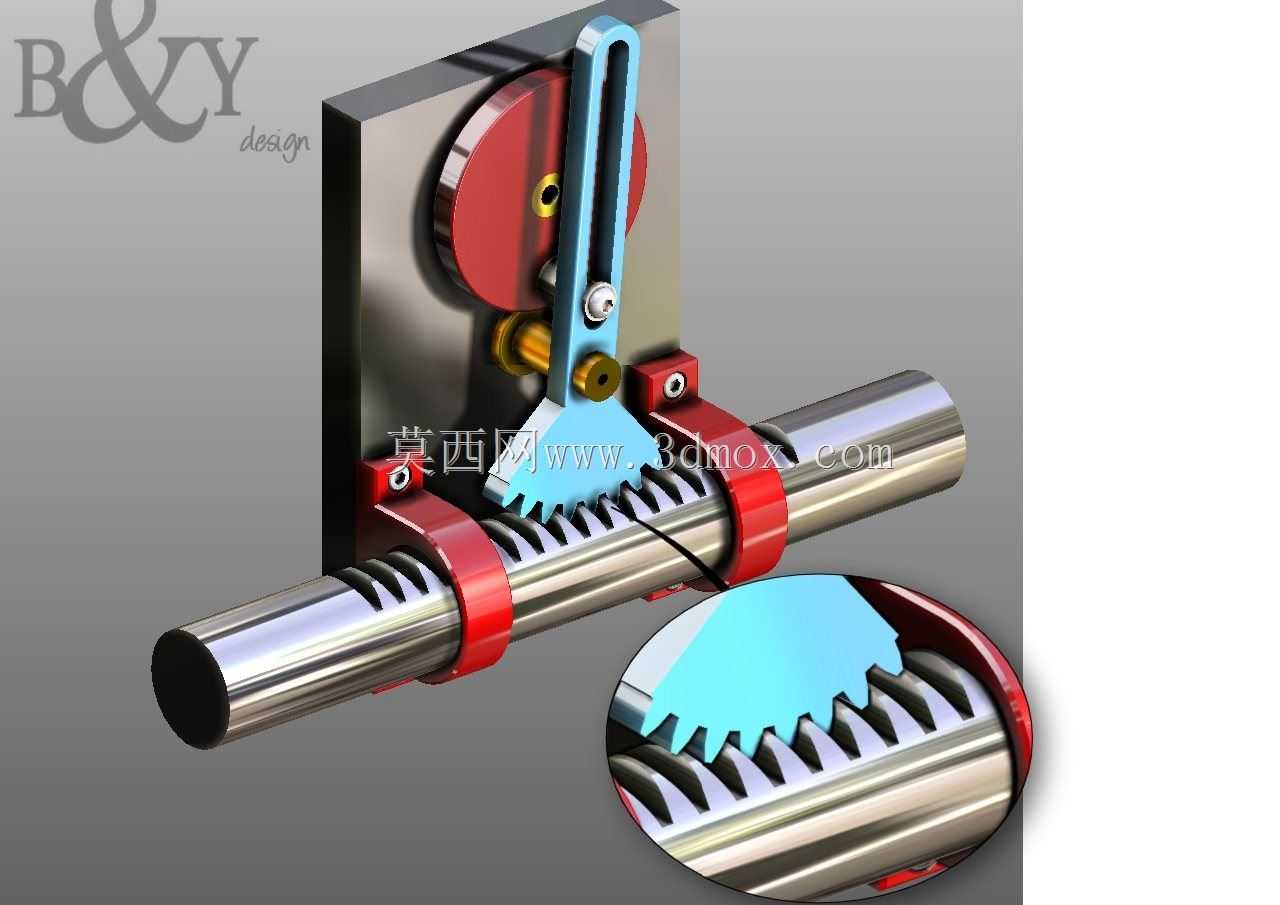

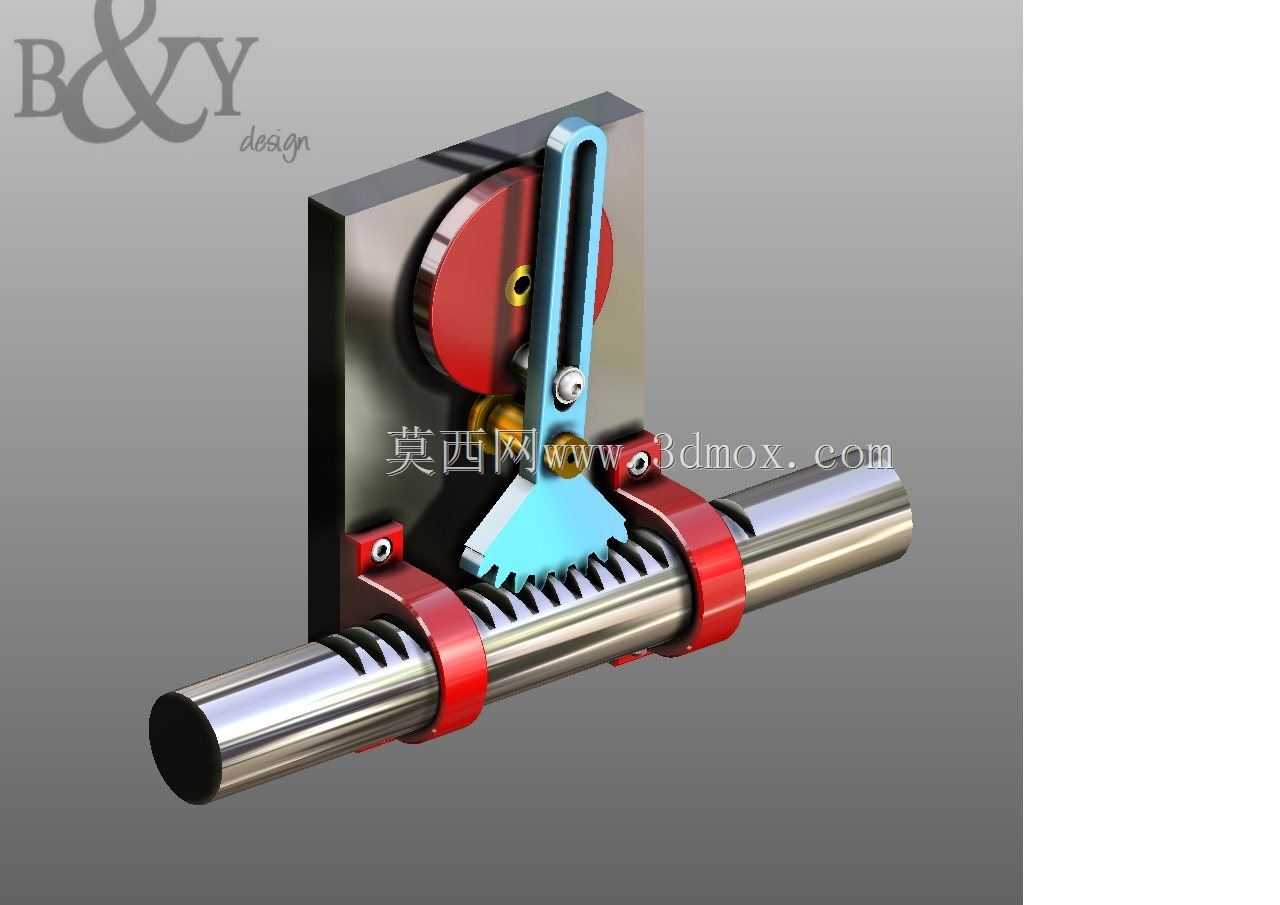

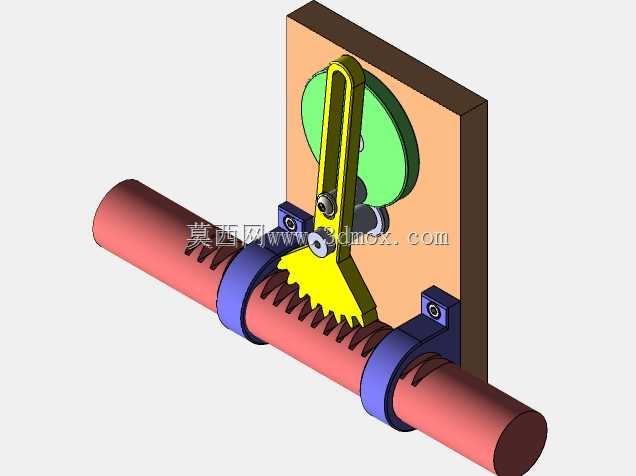

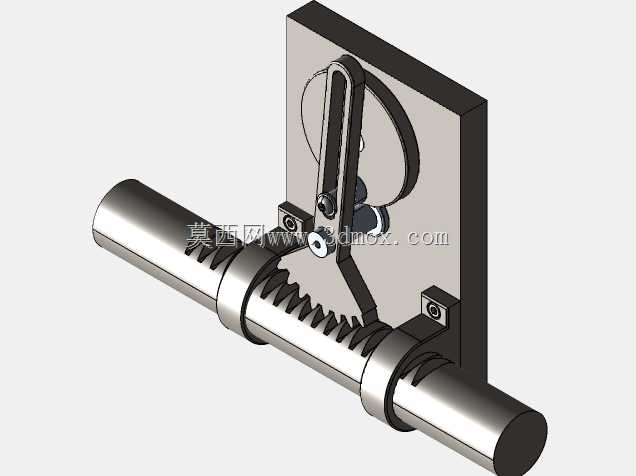

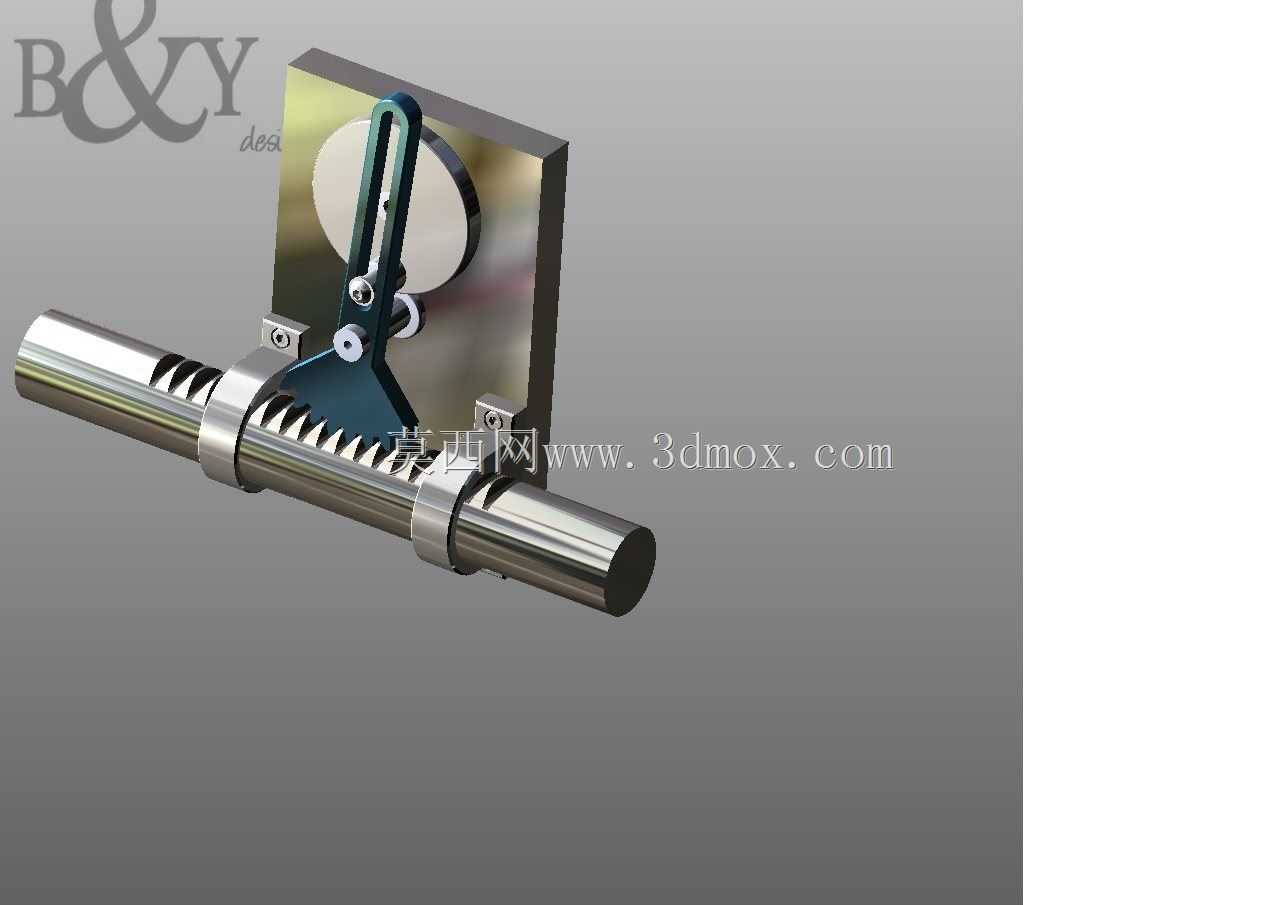

整套机构的核心功能是将匀速旋转的动力输入，转化为齿条轴的定行程高频直线往复振荡运动，动力输入端为带偏心曲柄销的圆盘，曲柄销嵌入中部摆臂的开槽内，当圆盘匀速旋转时，曲柄销在开槽内滑动同时带动摆臂绕中部铰接支点做定角度往复摆动，摆臂下端加工有与齿条完全啮合的扇形齿段，摆臂摆动时通过齿啮合直接驱动水平布置的齿条轴做轴向直线往复运动，整套传动链无中间冗余传动件，动力传递效率可达92%以上，往复行程可通过调整曲柄销在圆盘上的偏心距实现无级调节，适配不同工况下的行程需求。

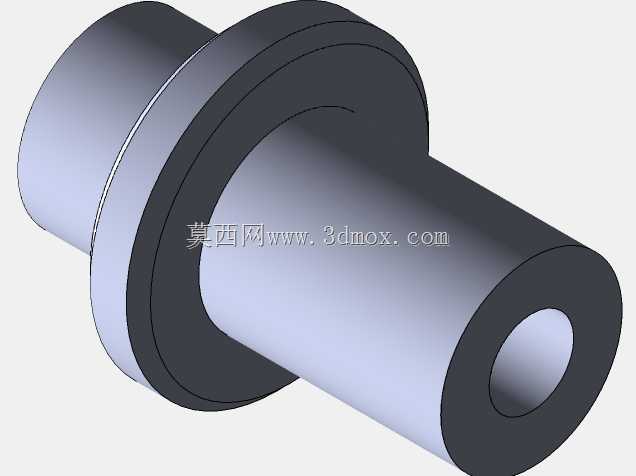

设计层面采用了刚性啮合传动的思路，摒弃了传统曲柄滑块结构易磨损、侧向力大的缺陷，摆臂与齿条的齿形啮合采用渐开线齿形设计，啮合间隙控制在0.02mm以内，既保证传动过程无回程空程误差，又避免齿面过度磨损；铰接支点处采用镶嵌式铜套结构，可储存润滑脂实现长期免维护运行，齿条轴两端配套滑动轴承座作为支撑，可承受径向载荷的同时保证轴向滑动的顺畅性，避免齿条受径向力变形导致卡滞。

外形尺寸上，整套机构的安装基面为立式安装板，整体横向安装边界覆盖齿条轴全行程范围，纵向高度从安装板顶面到摆臂顶端预留足够的避让空间，安装时仅需固定安装板的四个角安装孔，将动力输入轴与驱动电机输出轴同轴连接即可完成装配，齿条轴两端可根据实际使用需求连接不同的执行末端，如推料头、振打锤、排线导轮等部件，适配不同的作业功能。机构整体采用模块化设计，所有零部件均为通用机械加工件，无需开模即可生产，制造成本低廉，运行过程中噪音低于65分贝，适合在室内生产设备中配套使用，长期运行工况下仅需每半年对铰接点与齿面补充润滑即可，维护难度极低。
