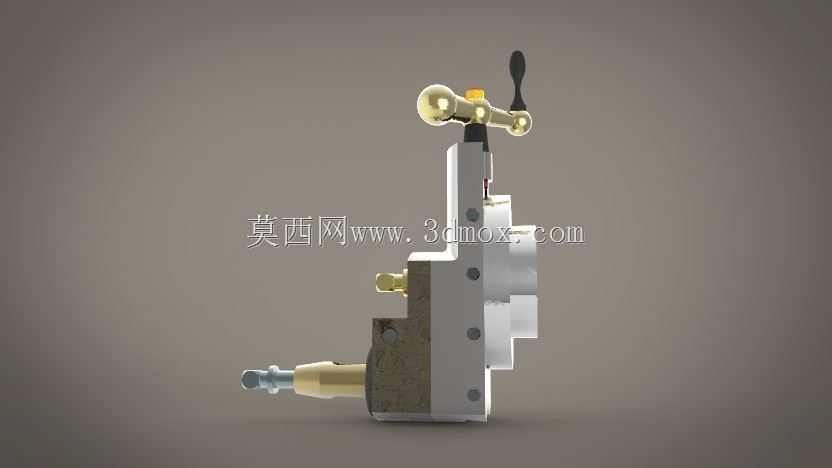

车床用可调节快换式刀架结构

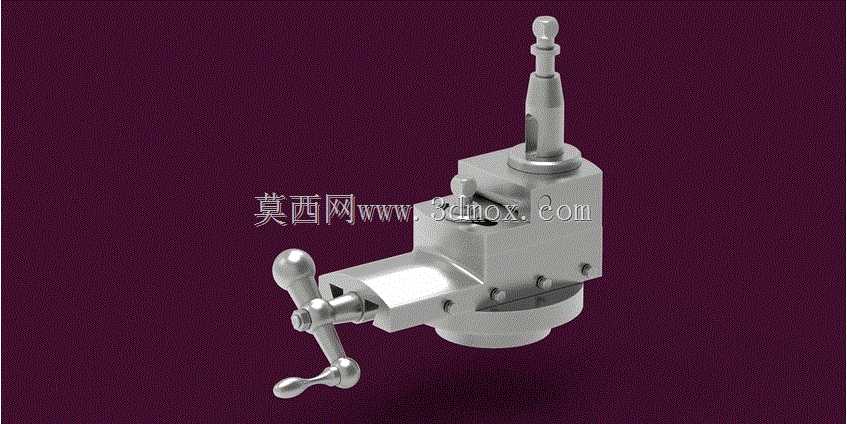

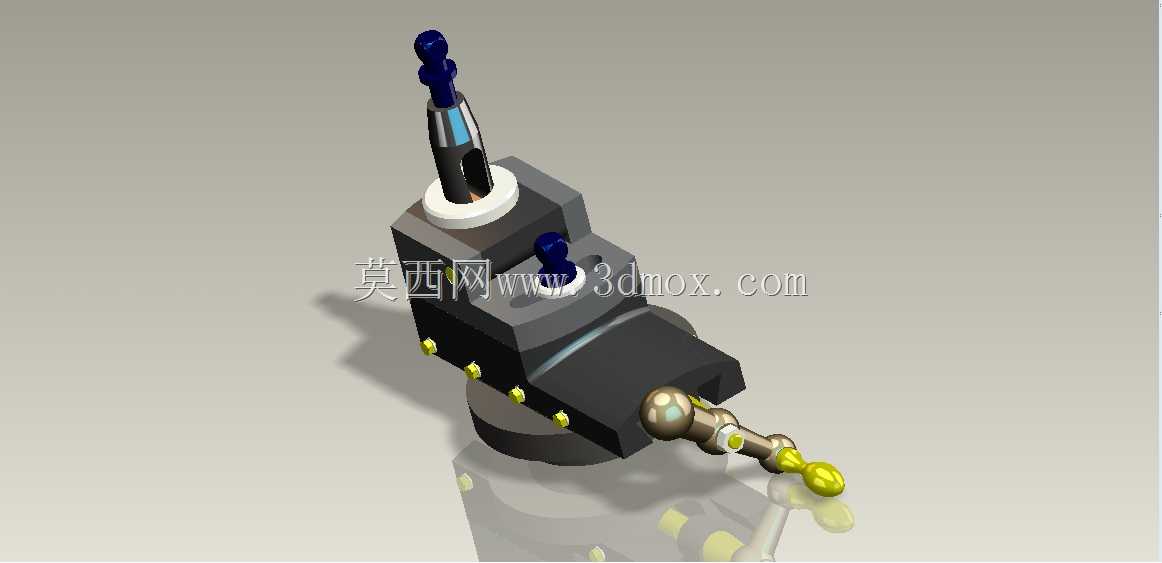

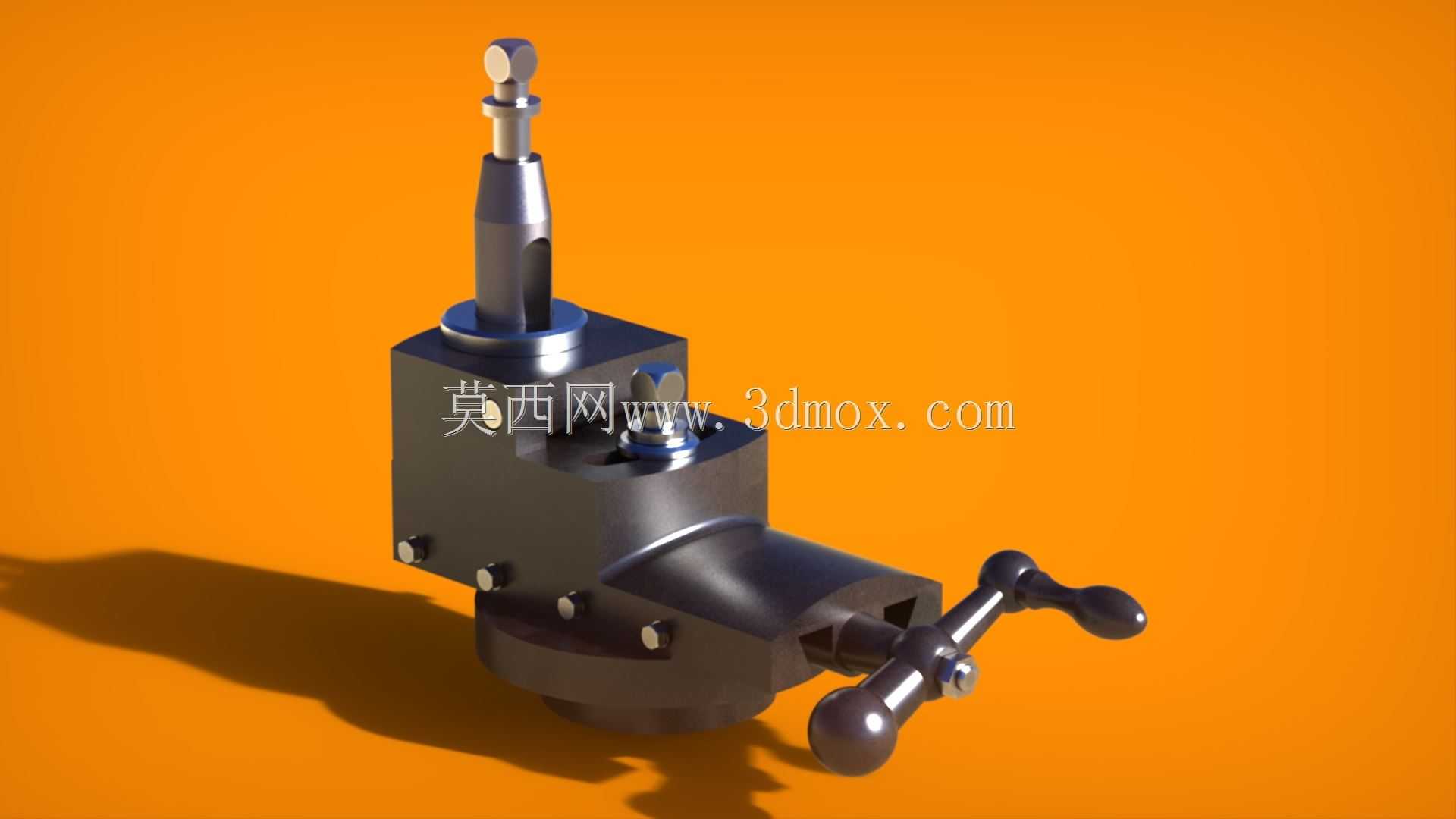

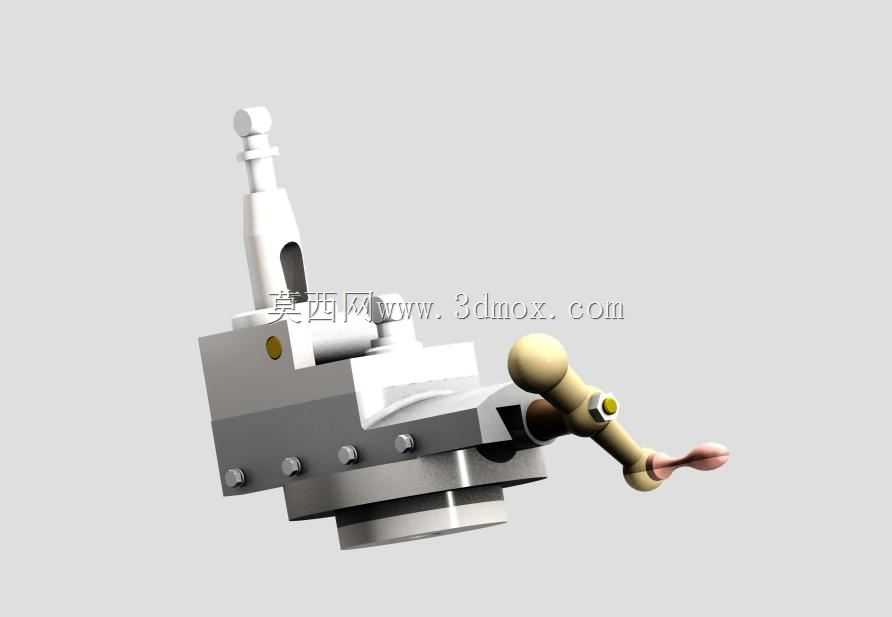

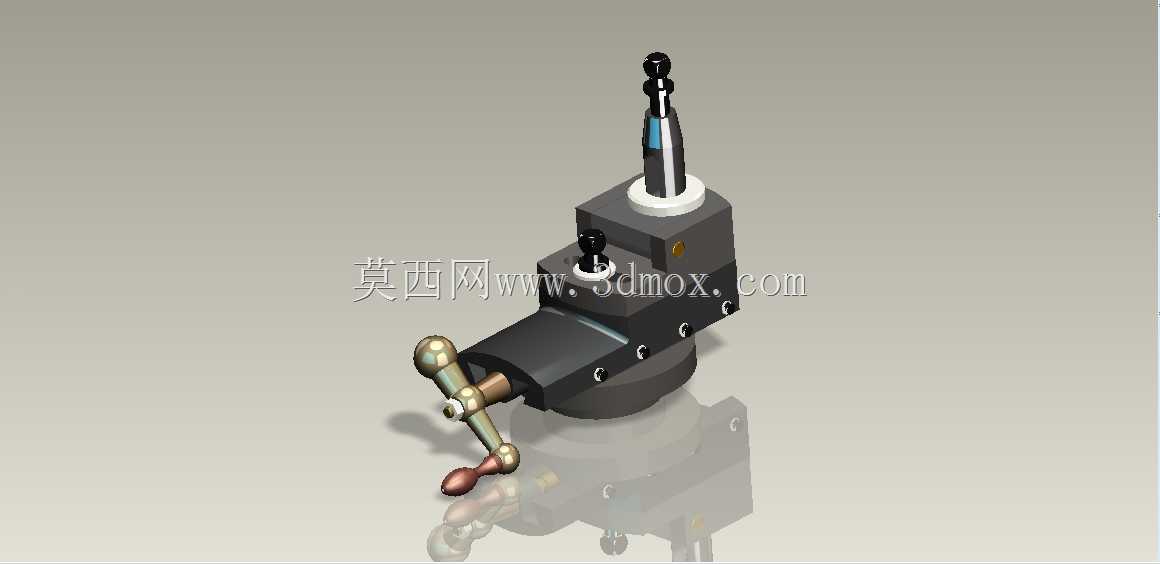

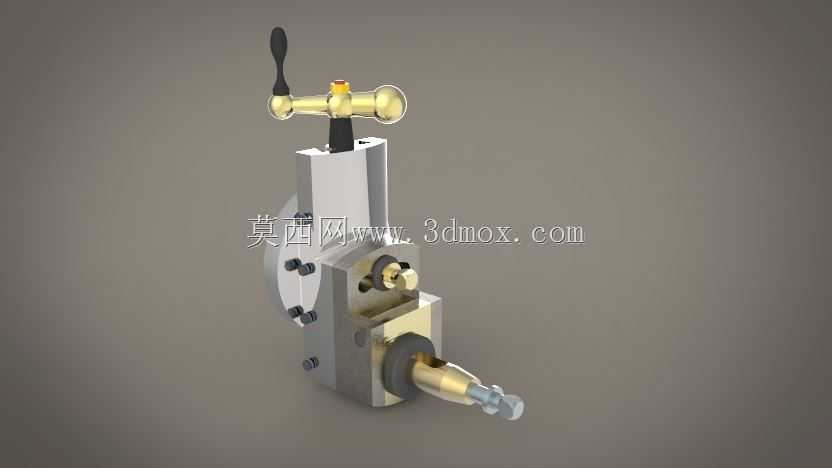

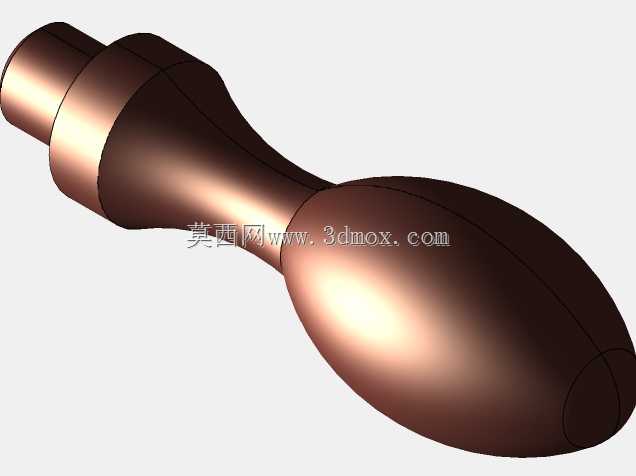

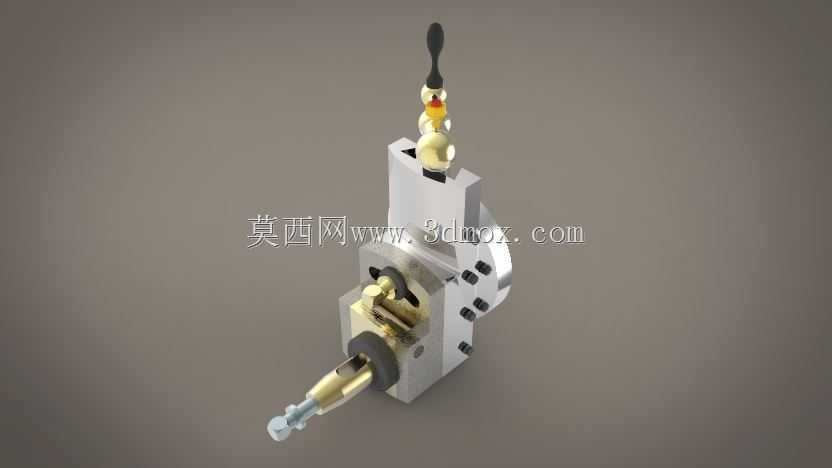

这款刀架是金属切削加工场景中，普通卧式车床、小型数控车床配套的核心功能附件，主要承担加工过程中各类切削刀具的装夹、换位与锁紧固定作用，在轴类、盘类零件的车削工序中，可同时装夹多把不同功能的切削刀具，无需反复拆装刀具即可完成外圆车削、端面切削、切槽、螺纹加工等多工序切换，大幅减少换刀辅助时长，提升单件及小批量零件的加工效率。从功能特性来看，该刀架采用手动驱动换位结构，侧面设置的双球头操作手柄分别承担锁紧与转位操作，扳动对应手柄即可解除刀盘锁紧状态，转动刀盘至预设刀具工位后反向扳动手柄即可完成刚性锁紧，锁紧机构采用锥面配合与端面齿盘定位结构，可保证重复换位的定位精度控制在0.02mm以内，有效避免加工过程中出现刀具移位、振刀等问题，保障零件加工尺寸稳定性与表面光洁度。设计思路上，这款刀架充分兼顾了小型加工场景的实用性与可靠性，整体采用模块化结构设计，上部的刀具装夹工位设置多组压紧螺钉，可适配不同截面尺寸的车刀刀柄，无需额外配置过渡套即可完成标准方柄车刀的装夹固定；下部的安装基座设置标准化的连接定位止口与螺栓孔，可直接匹配多数常规车床的中拖板安装接口，无需对原有设备进行改造即可完成换装。外形尺寸方面，该刀架整体为立式圆柱加侧置手柄的布局结构，主体最大回转直径适配200-400mm规格的车床加工范围，安装后上部刀具装夹面距离中拖板表面的高度符合常规车床的中心高匹配要求，横向安装边界不会超出车床中拖板的行程范围，操作手柄的活动空间预留充足，操作时不会与车床床身、尾座等部件产生干涉，可充分适配小型加工车间、机修工位、教学实训场景下的车床使用需求，整体结构维护简便，日常仅需定期对转位接触面、锁紧机构加注润滑脂即可长期保持稳定的工作状态。
