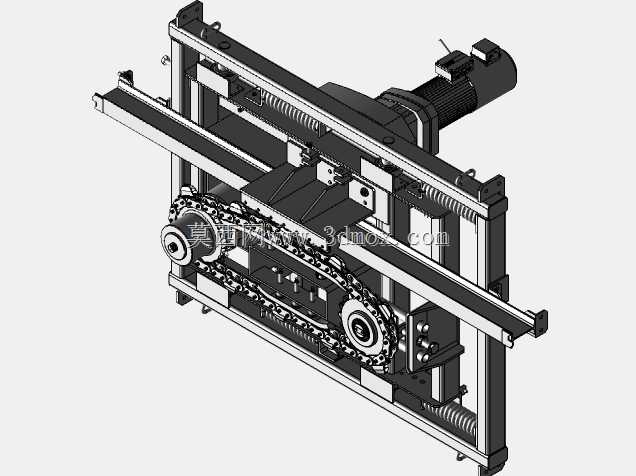

高架输送设备履带式驱动总成结构

该履带驱动结构主要应用于高架输送场景，常见于汽车制造焊装车间的空中输送线、电商仓储的高位分拣输送系统、重工行业的重型工件跨工位高架转运场景，作为高架输送设备的核心行走驱动单元，负责承载输送台架与搭载工件的整体重量，沿预设高架轨道完成平稳的往复移动，为整条输送线提供可靠的行走动力输出。整套驱动总成采用框架式承载结构设计，外围采用高强度矩形型钢焊接成主体安装框架，框架四角设置有与高架输送台架连接的吊装固定位，安装时可直接通过螺栓与上部台架锁紧，无需额外设计转接结构，大幅降低现场安装的适配难度。驱动核心采用履带式传动方案，相比传统轮式驱动，履带与轨道的接触面积更大，单位面积压强更低，不仅能适配多种不同材质的高架轨道，还能在轨道表面存在少量油污、粉尘的工况下保持足够的抓附力，避免驱动打滑，尤其适合承载重量较大的输送场景。动力单元采用专用驱动电机搭配减速机构的组合，动力输出经过齿轮组减速后传递至驱动履带轮，配合张紧机构可实时调整履带的张紧度，在长时间运行出现履带磨损拉长后，无需拆解主体结构即可快速完成张紧度调节，有效延长整套驱动单元的维护周期。框架两侧对称布置有弹簧缓冲导向组件，当驱动单元沿轨道行走出现微小偏移时，缓冲组件可自动适配轨道间隙，抵消行走过程中的横向冲击力，避免硬接触导致的结构变形或运行卡顿。整套结构的安装边界经过紧凑化设计，整体宽度适配常规高架输送轨道的安装间距，高度方向预留有足够的上部台架安装空间，底部驱动组件最低点与轨道面的间隙经过精准核算，既保证履带与轨道的充分接触，又避免运行过程中出现剐蹭。电气控制部分采用高低压分离设计，动力回路与控制回路独立布线，控制端采用低压供电，提升现场运维的安全性，同时驱动单元支持变频调速，可根据整条输送线的节拍需求灵活调整行走速度，适配不同生产节奏下的输送需求。
