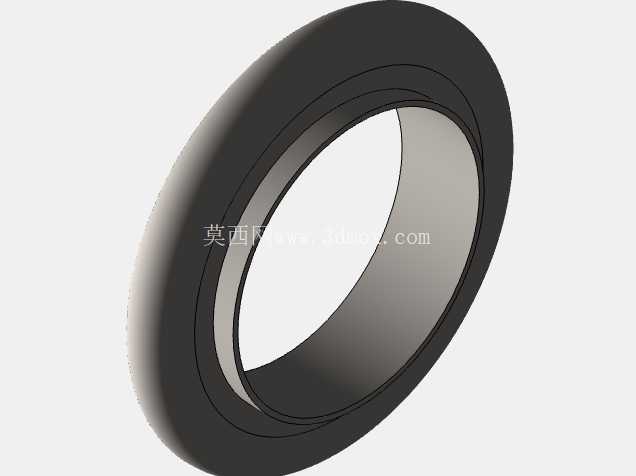

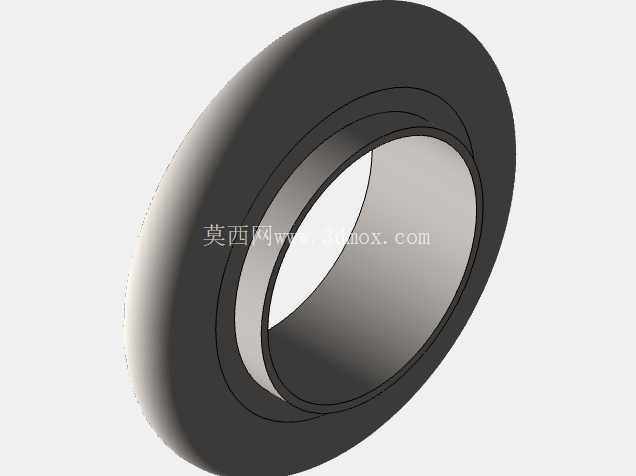

多规格KF真空定心环密封组件结构

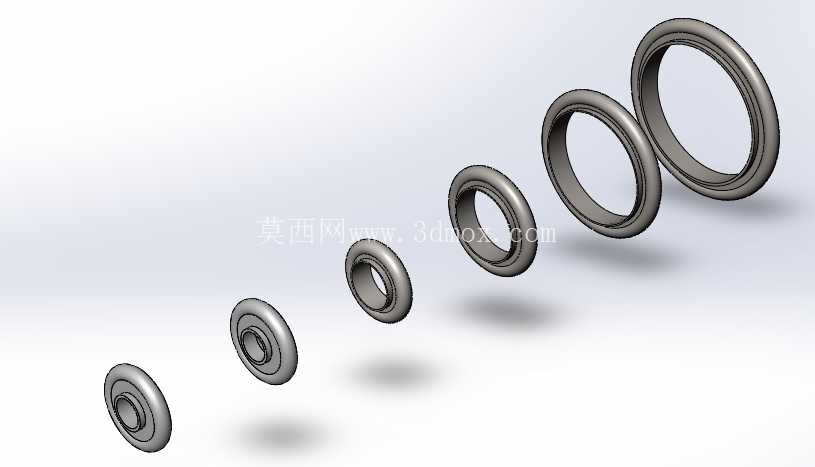

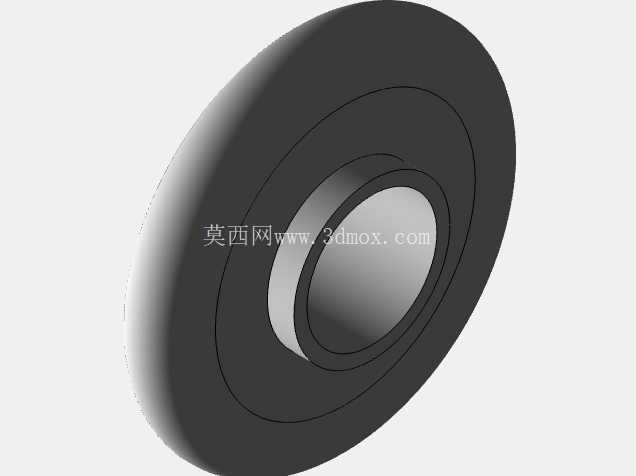

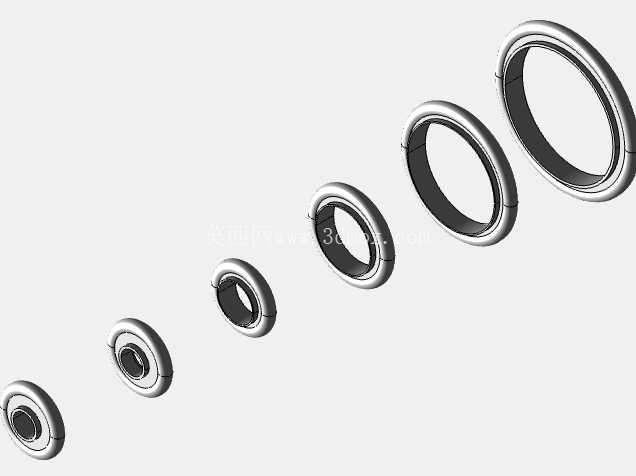

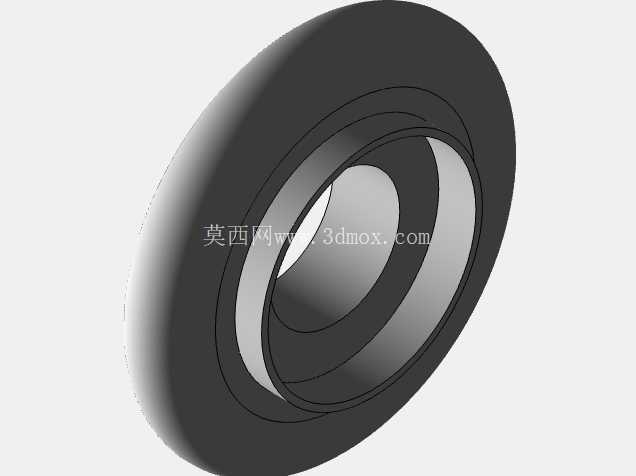

　　在真空管路搭建的实际工程场景里，这类定心环是快装法兰连接结构里必不可少的核心密封支撑件，从实验室小型真空试验台，到工业级半导体真空镀膜生产线、化工真空精馏装置、食品行业真空冷冻干燥设备，再到光伏行业的真空层压设备管路，但凡用到ISO-KF系列快装法兰的真空回路，都需要靠这类定心环来完成密封定位。很多刚接触真空系统的设计人员容易忽略定心环的选型细节，实际装配时如果定心环的同轴度偏差超过0.2mm，不仅会导致卡箍锁紧后密封圈受力不均，在抽真空到1Pa以下的低真空区间就容易出现微漏，反复排查漏点会浪费大量现场调试时间。这套组件覆盖了从小口径到大口径的常用KF规格，最小的KF10规格通常用在真空仪表的采样管路、小型真空发生器的气路连接端，这类小口径管路一般通径在10mm左右，安装时需要注意定心环的内孔要和法兰内孔完全对齐，避免凸台部分遮挡管路通径，影响气路导通效率。往上的KF16、KF25是实验室真空设备里最常用的规格，比如真空干燥箱的外接管路、旋片式真空泵的进气端连接，这两个规格的定心环在设计时特意做了加厚的外圈支撑结构，因为日常拆装频次高，加厚结构能避免多次装拆后外圈变形导致密封圈脱出。

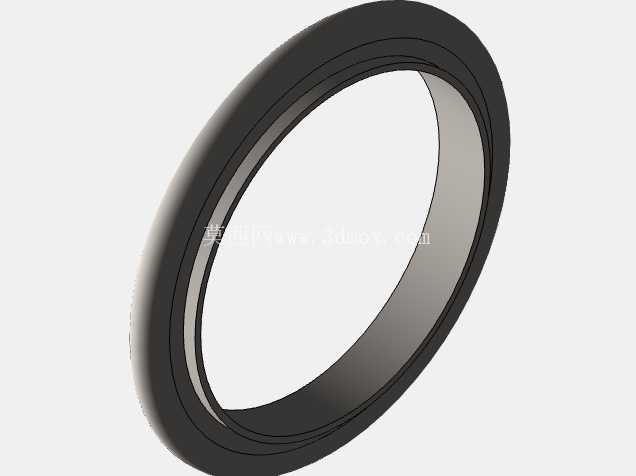

　　KF40、KF50的大规格定心环则多用在真空机组的主回路、大型真空腔体的连接端口，这类大口径连接需要承受的卡箍锁紧力更大，所以定心环的环形支撑面做了等厚度的加强处理，保证锁紧时整个环面受力均匀，不会出现局部翘曲。从设计逻辑上看，这类定心环的核心作用有两个，一是给氟橡胶密封圈提供精准的定位卡槽，让密封圈刚好卡在两个法兰端面的密封槽位置，不会在卡箍锁紧时发生移位；二是保证两个对接法兰的同轴度，让管路连接后不会出现错位应力，尤其是在硬管连接的真空回路里，同轴度偏差带来的装配应力长期作用下，很容易导致法兰焊缝处出现疲劳裂纹。

　　这套定心环全部采用不锈钢材质加工，适配Viton氟橡胶密封圈，这种材质的密封圈可以耐受-20℃到200℃的工作温度区间，不仅能满足常规常温真空系统的使用要求，也能适配带烘烤需求的高真空系统——很多高真空设备在抽气前需要对管路进行150℃左右的烘烤除气，普通丁腈橡胶密封圈在这个温度下会快速老化失效，而搭配氟橡胶圈的不锈钢定心环就能长期稳定工作。从安装边界来看，每个规格的定心环外径都严格对应KF法兰的标准密封槽尺寸，比如KF10定心环的外圈定位直径是12mm，KF16是17mm，KF25是26mm，KF40是41mm，KF50是52mm，安装时不需要额外调整位置，只要将定心环嵌在两个法兰中间，套上对应的KF卡箍均匀锁紧即可，不需要额外涂抹密封胶，靠密封圈的压缩变形就能实现10^-5Pa量级的真空密封效果。

　　在实际选型时需要注意，不同规格的定心环不能混用，哪怕是相邻规格比如KF16和KF25，尺寸差了9mm，强行装配会导致密封圈被法兰端面切损，抽真空时会出现快速泄漏。另外在有腐蚀性气体的真空工况下，比如化工行业的真空蒸馏管路输送有机溶剂蒸汽，不锈钢材质的定心环不会像碳钢件那样出现锈蚀剥落，锈蚀碎屑一旦进入真空腔体，会污染腔体内的加工工件，尤其是半导体、光伏这类对洁净度要求极高的行业，不锈钢材质的洁净度优势非常明显。日常维护时，这类定心环不需要特殊保养，每次拆装更换密封圈时检查外圈支撑面有没有磕碰变形，如果出现局部凹痕或者翘曲就及时更换，避免影响密封效果。很多设计人员在做三维管路布线时，经常会忽略定心环的轴向安装尺寸，实际上每个KF定心环加密封圈的轴向压缩后厚度大概在5mm左右，做管路长度核算时需要把这个尺寸预留出来，否则现场装配时会出现管路长度不够，强行对接导致应力集中的问题。这套组件把常用的几个规格整合在一起，做真空系统三维设计时可以直接调用，不需要逐个绘制每个规格的模型，能大幅提升管路布置的效率，而且每个规格的尺寸都严格遵循ISO-KF法兰的标准尺寸，装配时不会出现干涉或者尺寸不匹配的问题。
