手动式薄板折弯加工设备结构设计

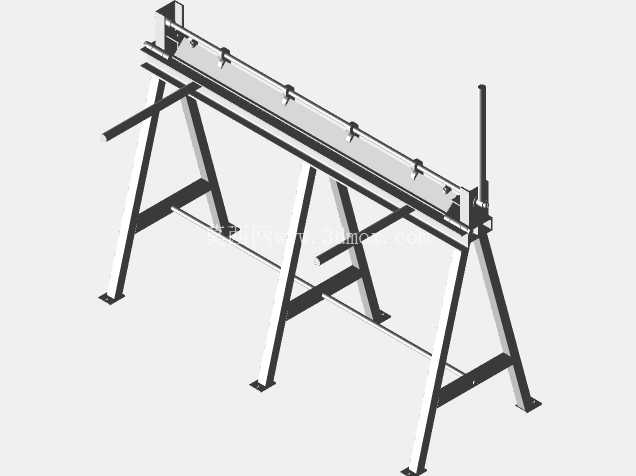

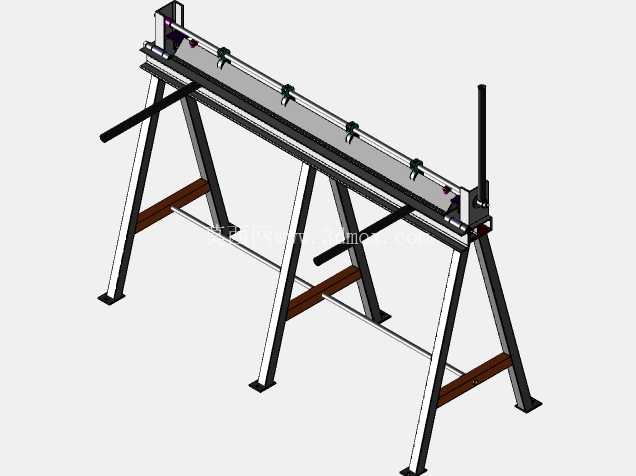

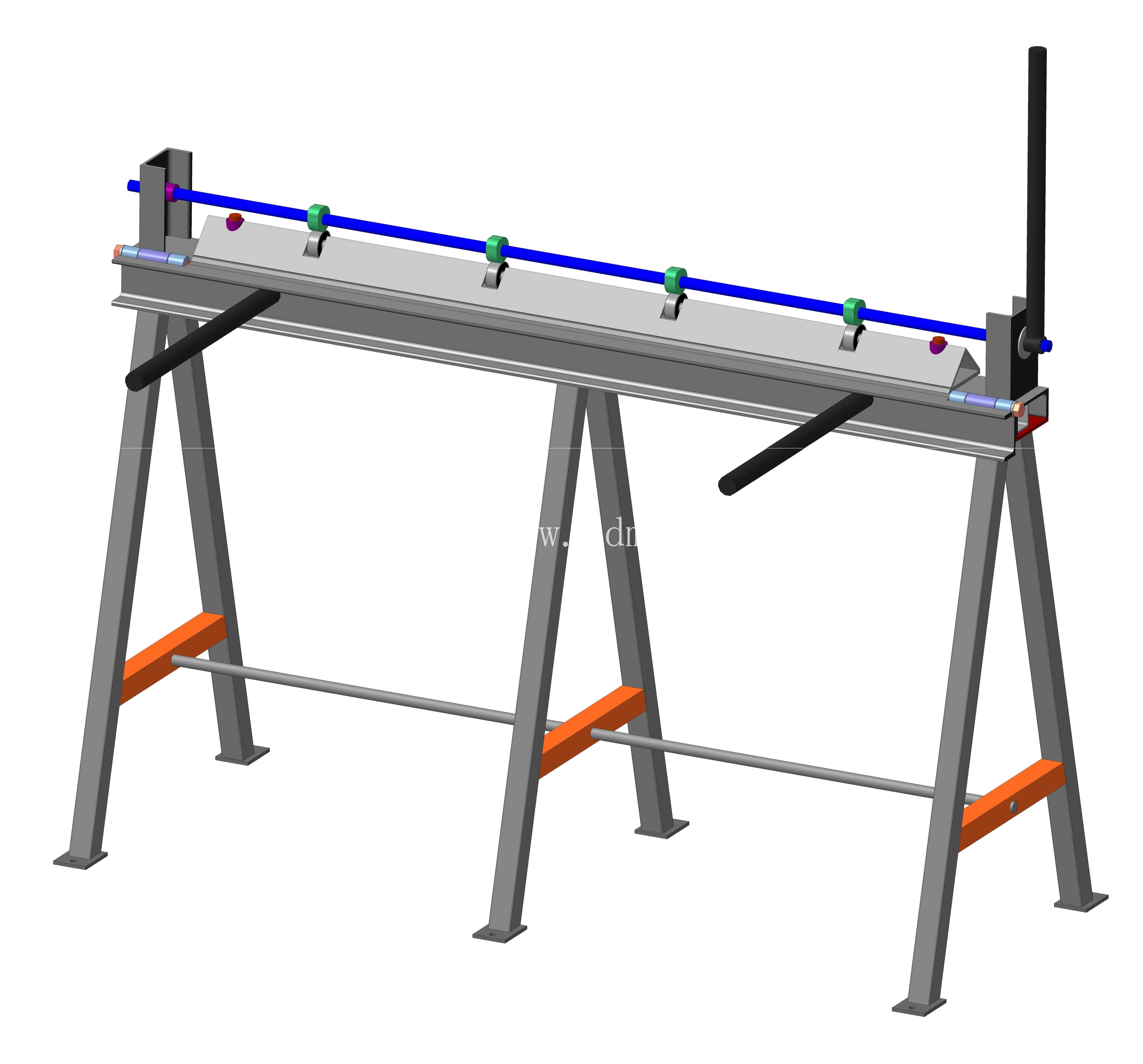

　　设备整体采用三脚架支撑结构，三条支腿形成稳定的三角支撑面，支腿之间加装横向连接杆与橙色加强撑，既保证整体结构的抗扭刚度，又能在不平整的作业地面上通过支腿底部的垫平调整保持工作台面水平，支腿采用标准型钢焊接成型，截面抗弯模量经过核算，在满负荷折弯作业时不会出现支腿变形、台面晃动的问题。上部的工作台主体采用加厚矩形型钢焊接作为基座，上表面经过铣削加工保证平面度，作为板材定位的基准面，上方的压料梁通过多组可调压紧块固定待加工板材，压紧块带有旋转调节手柄，可根据板材厚度调整压紧间隙，沿压料梁长度方向均匀布置的压紧点，能够保证长板材压紧时受力均匀，避免折弯过程中板材出现窜动、起翘的问题。这款手动板材弯曲设备，主要面向小型钣金加工场景、工地现场薄板作业、个体维修工坊以及教学实训场景设计，无需外接动力源，完全依靠人力操作即可完成薄金属板材的折弯成型作业，适合加工厚度1.5mm以内的冷轧钢板、1mm以内的铝板以及0.8mm以内的不锈钢薄板，在通风管道现场制作、小型配电箱壳体加工、五金小件折弯修配、装饰金属条弯折等场景中，能够替代大型折弯设备完成小批量、多规格的折弯作业，避免大型设备调度不便、小工件加工调试耗时的问题。

　　折弯翻板通过两端的铰接轴与工作台基座连接，铰接部位采用耐磨衬套减少转动磨损，翻板上加装两根横向操作手柄，操作人员可通过下压手柄带动翻板转动，完成板材的折弯动作，翻板的转动角度可通过端部的限位挡块进行调节，能够实现0到135度范围内的任意角度折弯，满足不同折边角度的加工需求。压料梁的一端设置有快速锁紧手柄，可在板材定位后快速完成压料梁的锁紧与松开，减少单件加工的辅助操作时间，压料梁与翻板的工作刃口经过倒角处理，既保证折弯时板材的弯折棱边整齐，又避免刃口过于锋利划伤操作人员或在板材表面留下压痕。

　　设备整体长度方向可适配最长1200mm的板材加工需求，工作台面距离地面高度设置为850mm，符合成年人站立操作的人机工程学高度，长时间作业不易产生疲劳，设备总宽度在支腿展开状态下为700mm，不需要额外的地基固定，放置在平整地面即可开展作业，转移工位时可由两名操作人员直接抬运，适合流动作业场景使用。在设计过程中，整体结构优先采用标准型钢与标准紧固件，所有焊接部位均采用连续角焊缝，焊后进行去应力处理，避免长期使用后出现焊接变形影响加工精度，铰接部位的销轴采用可拆式设计，磨损后可快速更换，降低设备的维护成本。压料块采用聚氨酯垫与金属基座结合的结构，压紧板材时既能提供足够的压紧力，又不会在铝板、彩涂板等表面质量要求高的板材表面留下压痕，适配装饰类板材的折弯加工需求。设备两端的铰接座采用加厚钢板焊接在工作台基座上，铰接孔经过镗削加工保证同轴度，避免翻板转动时出现卡滞、两端不同步的问题，操作手柄采用防滑钢管外套橡胶套的结构，操作人员施力时不易打滑，力臂长度经过优化，折弯1.5mm冷轧钢板时操作力控制在普通人可轻松施加的范围内，不需要借助额外的加力杆。

　　在实际使用过程中，操作人员只需将待折弯板材放置在工作台面上，对齐折弯定位线后扳动锁紧手柄压紧板材，双手握住操作手柄向下压动翻板，直到翻板触碰预设的角度限位块即可完成折弯，松开锁紧手柄抬起压料梁即可取出加工完成的工件，整个操作流程不需要专业培训即可快速上手，对于小批量、多品种的钣金加工场景，能够大幅缩短加工准备时间，相比大型数控折弯机，不需要编程、调试模具，单件小批量加工的效率更高，同时设备采购与维护成本极低，适合小型加工户、维修班组作为常备钣金加工工装使用。
