锅炉配套水位计总成结构设计

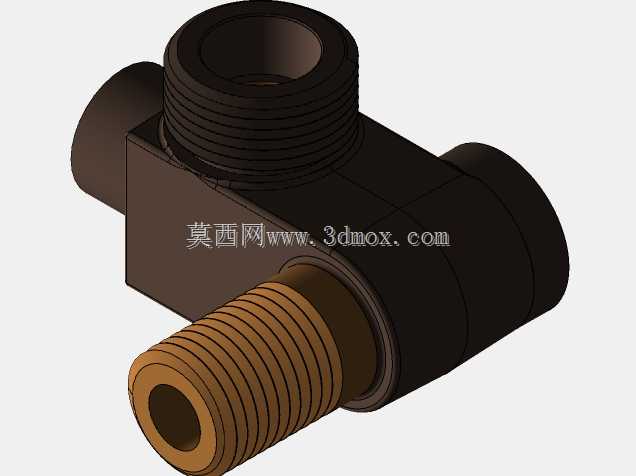

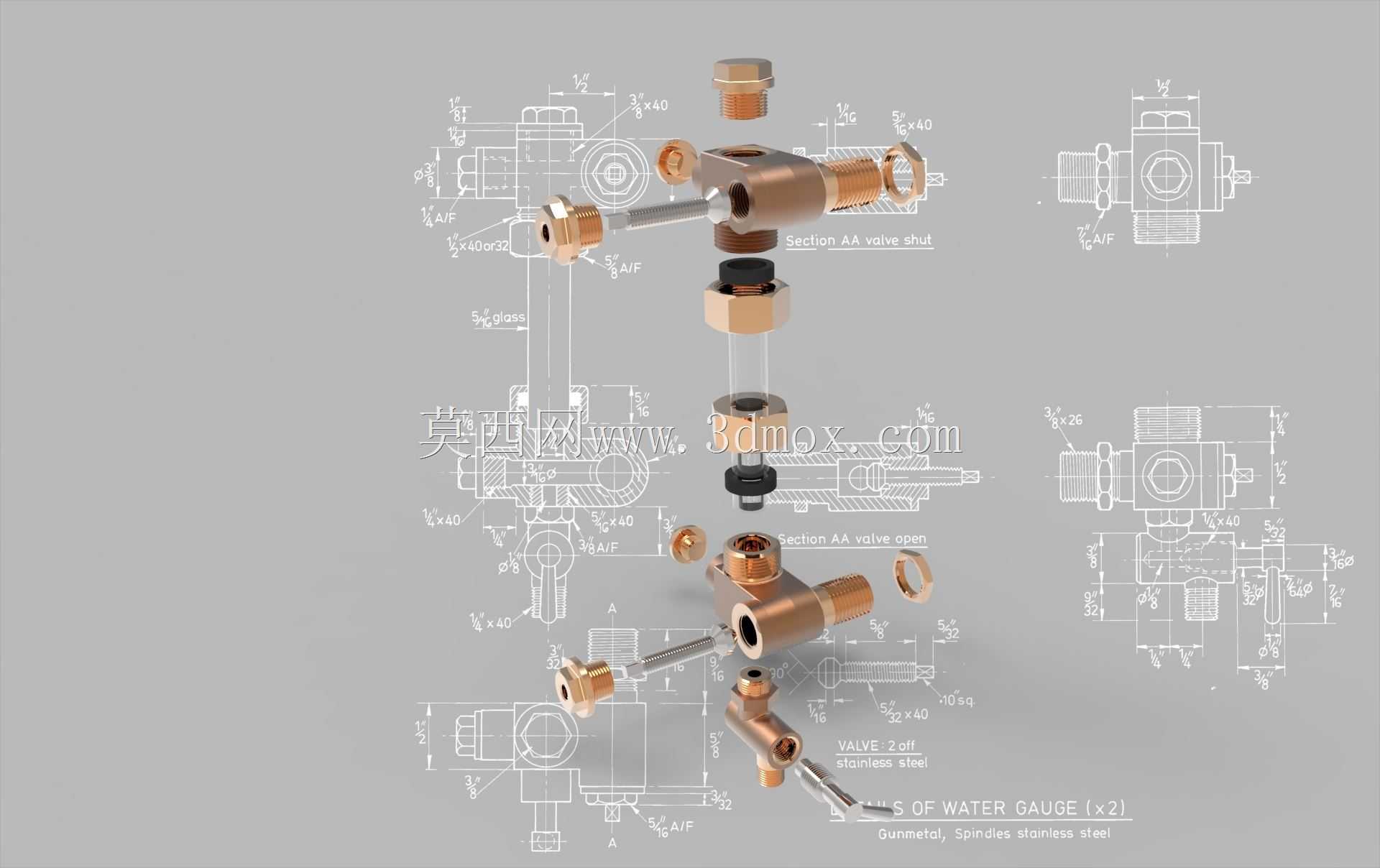

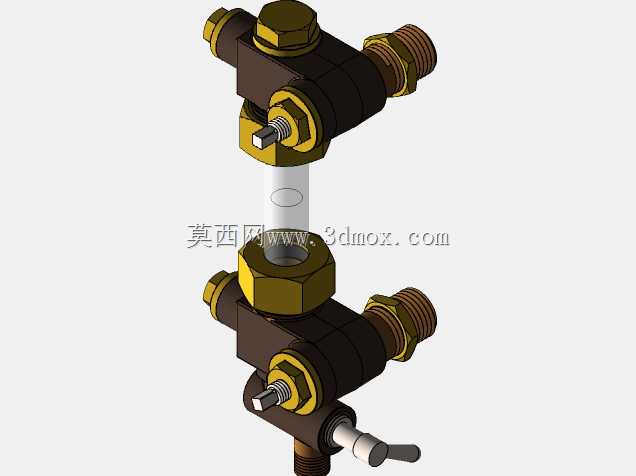

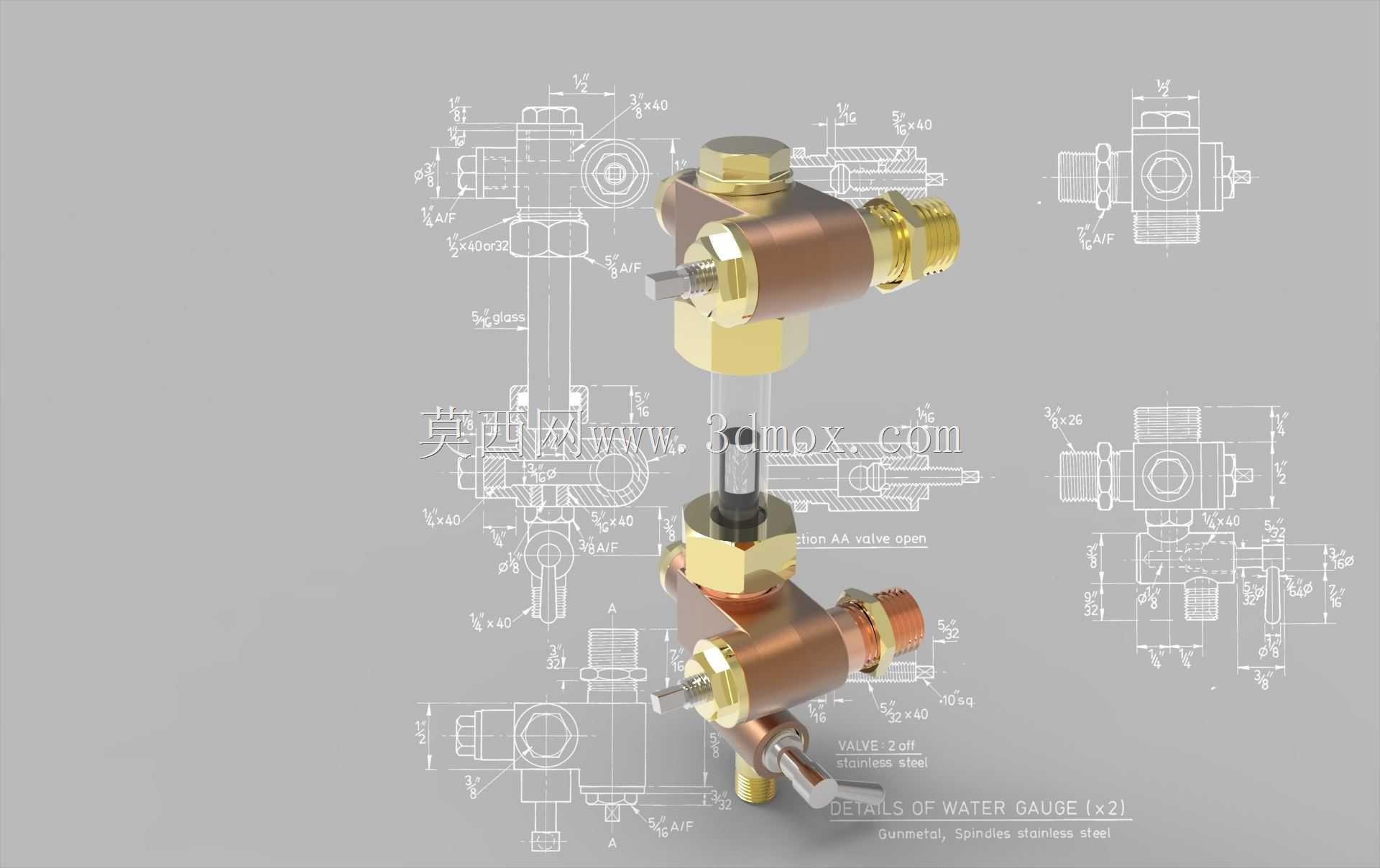

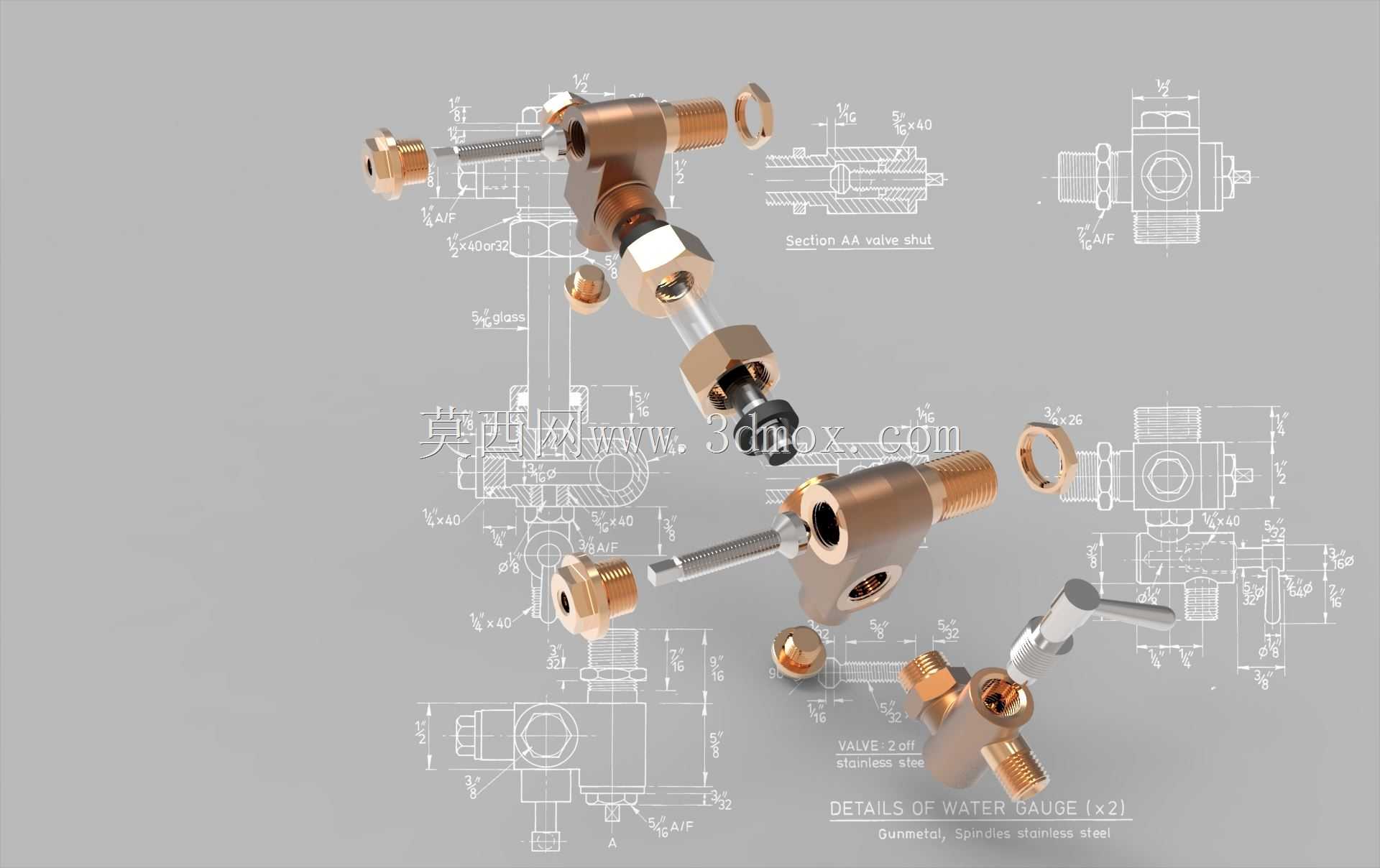

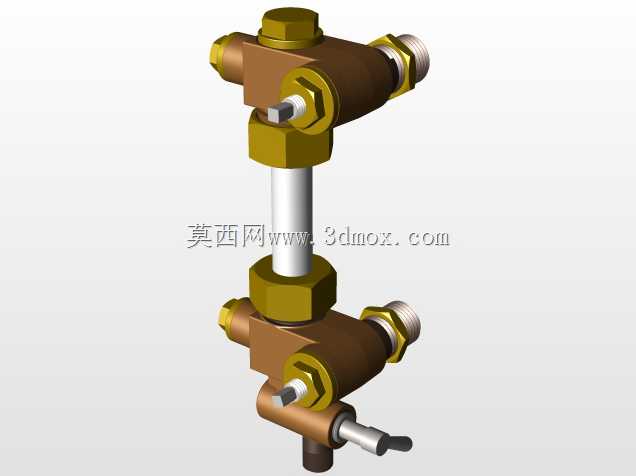

该水位计总成主要应用于工业低压锅炉、小型蒸汽发生设备、闭式循环水系统的液位实时监测场景，作为设备运行过程中直观判断内部储水量的核心可视化部件，能够帮助运维人员快速掌握容器内液位高度，避免因缺水、满水引发的设备干烧、溢水等安全故障，是中小型承压储液设备必备的外置监测组件。整套总成采用分体式模块化设计思路，主体阀座选用铜合金材质加工，兼顾导热性与抗锈蚀能力，适配水、蒸汽等常规流体介质的长期接触工况，两端的接头结构可直接与设备筒体的预留接口对接，无需额外定制转接件，大幅降低现场安装的适配成本。产品核心功能特性集中在可视化观测与可靠密封两个维度，中部的透明观测段采用高透光耐压材质制作，可清晰呈现内部液位的实际高度，观测段两侧的锁紧螺母搭配密封垫圈，能够在1.6MPa以下的常规工作压力下实现无渗漏密封，避免介质泄漏影响监测精度。总成附带的多个截止阀结构可在检修时单独切断水位计与设备主体的连通通路，无需排空设备内部介质即可完成观测段的清洁、部件更换作业，有效缩减设备运维的停机时长。从安装边界来看，整套总成的横向安装跨度适配主流小型锅炉的侧壁接口间距，阀座的径向尺寸控制在合理范围内，不会额外占用设备外围过多安装空间，接头的螺纹规格采用通用管螺纹标准，可直接匹配市面多数同吨位锅炉的预留安装位，无需对设备本体进行二次打孔改造。设计过程中充分考虑了现场运维的操作便利性，侧面的排污旋钮可在设备正常运行状态下定期冲洗观测段内壁的水垢、杂质，避免长期使用后观测视野模糊影响液位判断，各活动部件的操作力矩经过优化，徒手即可完成开关、排污操作，无需借助额外扳手类工具，进一步降低日常运维的操作门槛。整套结构的零件拆分逻辑清晰，易损件均采用通用标准规格，后期更换无需定制专属配件，可有效降低全生命周期的使用维护成本。
