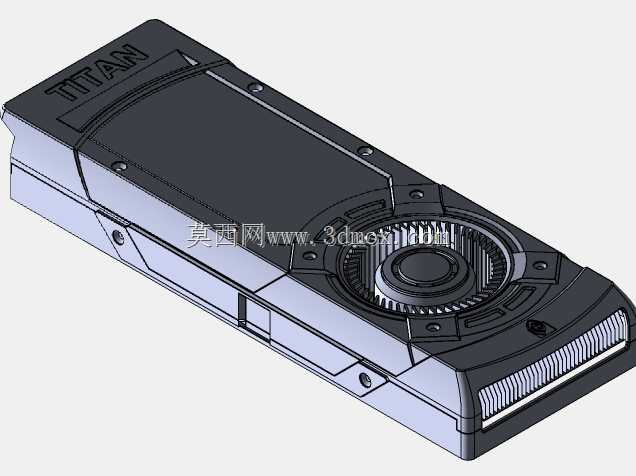

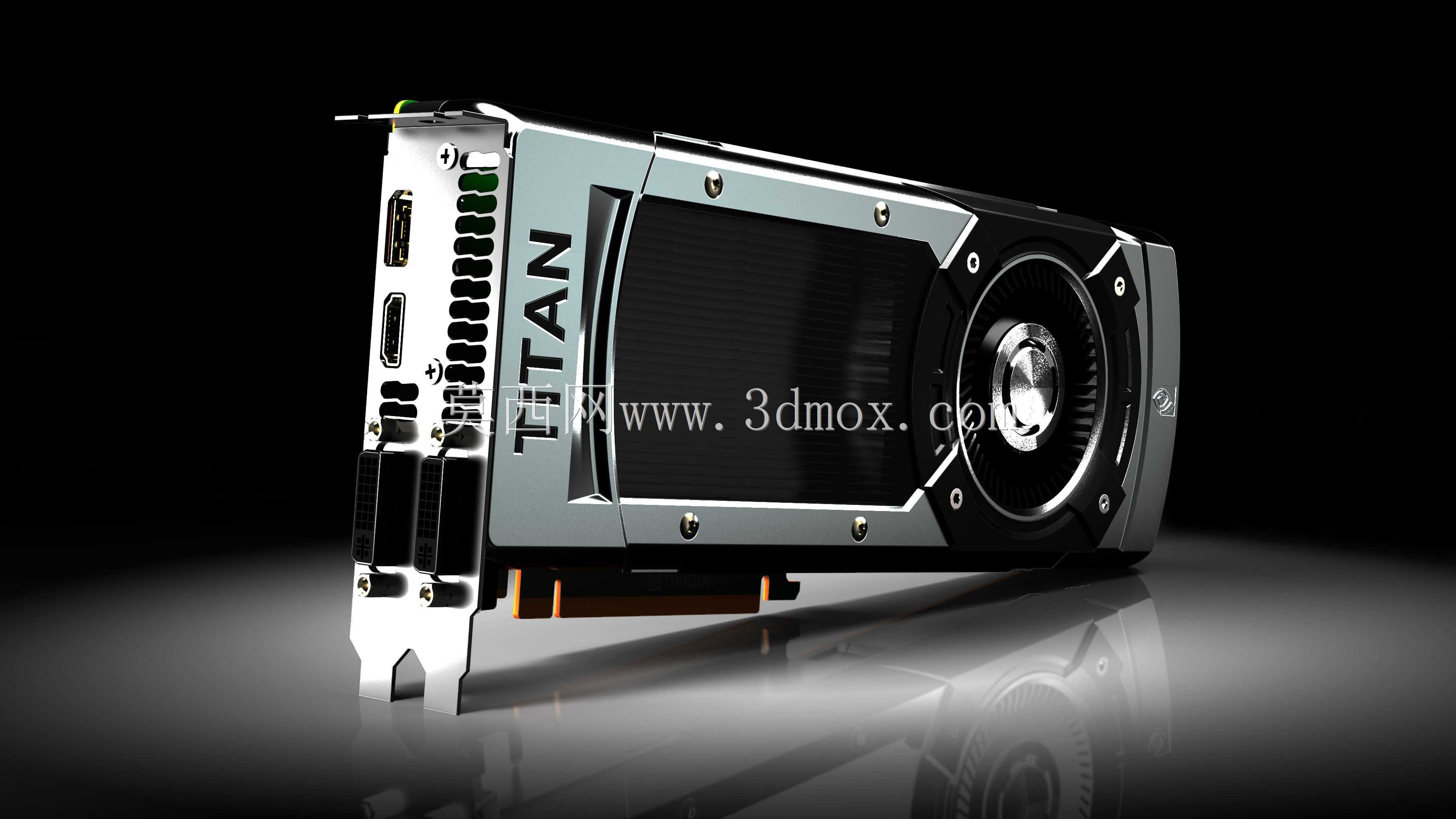

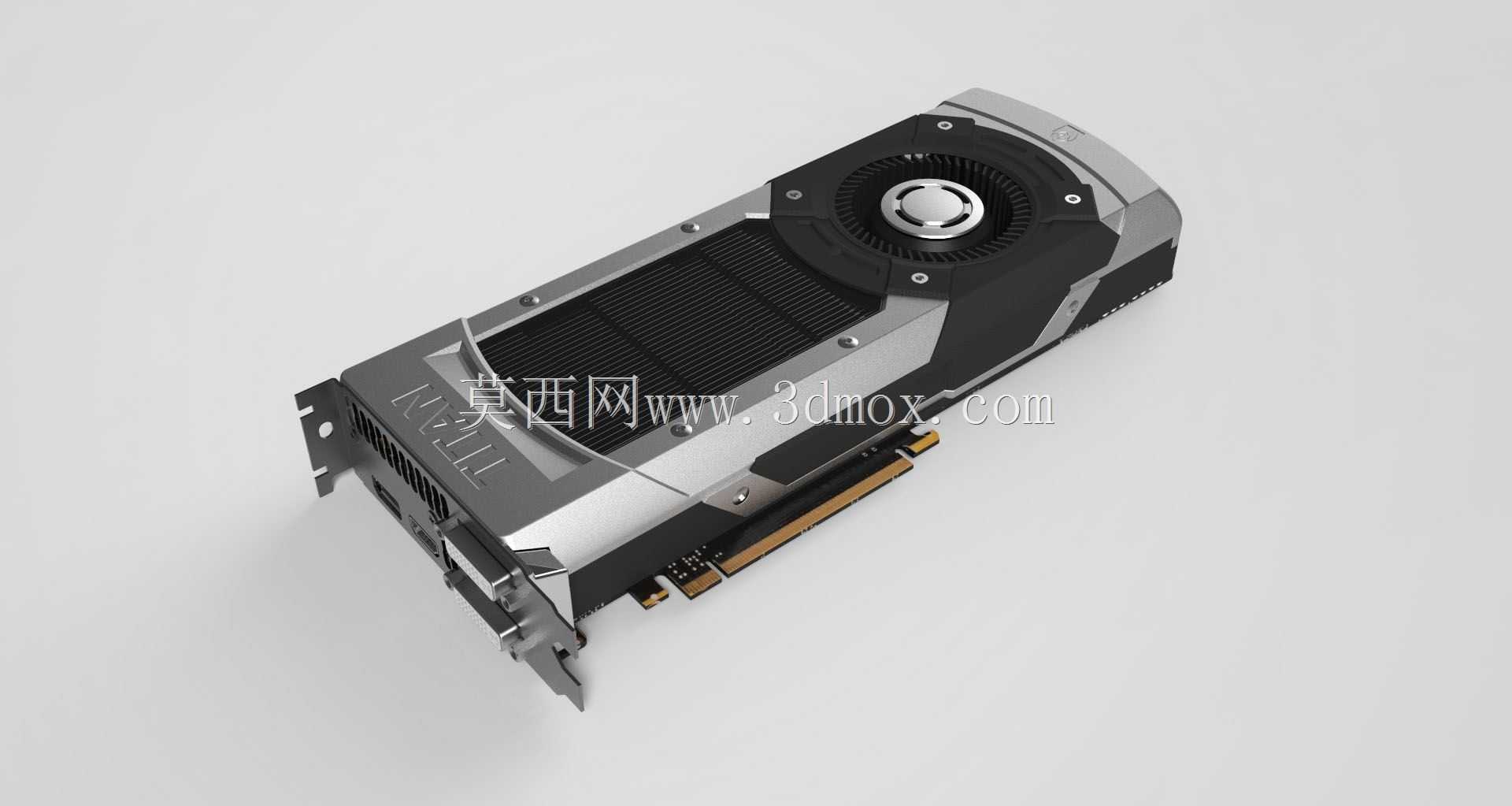

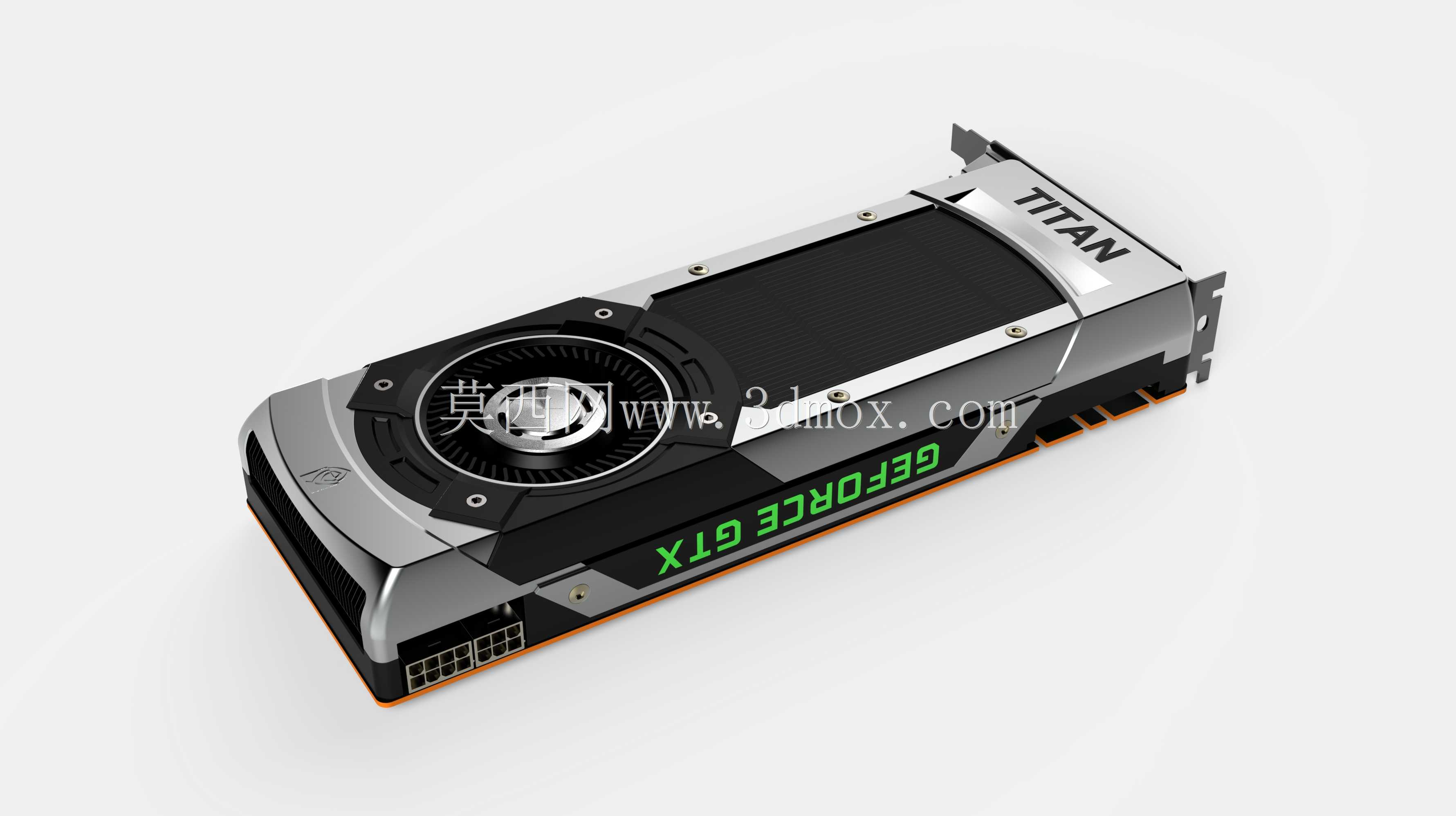

英伟达GTX泰坦显卡外观结构复刻设计

本次复刻的显卡结构设计，主要面向桌面级高性能计算设备的硬件展示、结构教学以及DIY改装参考场景，这类旗舰级显卡原本承担着专业图形渲染、大规模并行计算、高端游戏画面输出的核心作用，是工作站、高端游戏主机里的核心算力部件。从功能特性来看，该设计完整还原了显卡背面的PCB线路布局、板载电容电阻等贴片元件的排布位置，同时还原了金手指插接结构、挡板侧的视频输出接口组，以及板身的固定孔位、辅助供电的金手指区域，能够清晰展现旗舰显卡的硬件排布逻辑。设计过程中，参考了公开的产品外观实拍素材，对板身的长宽比例、元件的相对位置做了等比例还原，PCB板上的核心供电区域、显存贴片位置都按照实际产品的布局逻辑做了对应复刻，挡板处的双DVI接口结构、固定挡片的卡扣造型也都做了细节还原，同时保留了板身侧面的SLI桥接接口位置，能够完整展现这类旗舰显卡的外部结构特征。在安装边界的还原上，设计参考了标准PCI-E插槽的安装尺寸，金手指的长度、挡板的高度都符合台式机机箱的通用安装规格，板身的厚度、固定孔的间距也匹配常规显卡的固定结构，能够直观展现该显卡装入主板后的空间占用情况。整个设计重点还原了显卡背面的元件排布细节，包括核心区域的固定螺丝位、周边的供电元件布局，以及PCB板边缘的走线参考标识，能够让观看者清晰了解高端显卡背面的结构设计逻辑，对于硬件结构教学、机箱空间适配模拟、外观改装方案验证都有实际的参考价值，也能为同类硬件产品的外观结构设计提供直观的排布参考。
