2.54mm节距单排排针连接器结构

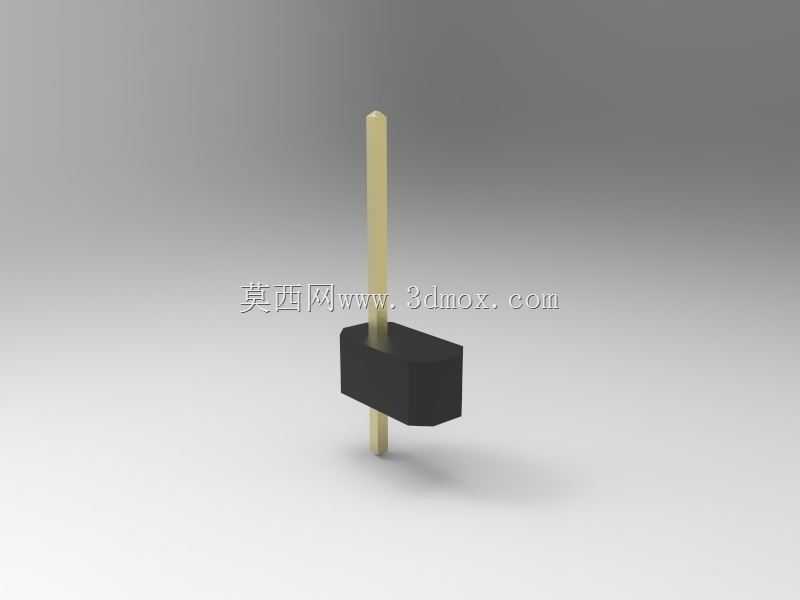

这款2.54mm节距的单销排针，是电子电路互连场景里极为常用的基础接插元件，日常在工控板卡接线、消费电子主板扩展、测试治具信号转接、小型嵌入式设备模块对接等场景中都能见到它的身影，核心作用是实现不同PCB板之间、板卡与外接线束之间的可靠电信号连通，也可承担小功率电流的传输通路。从结构设计来看，这款单销采用黑色绝缘基座搭配金属插针的经典结构，绝缘基座选用耐温工程塑料材质，成型时直接将金属插针嵌合固定在基座内部，避免插针在反复插拔过程中出现松动偏移，基座的外形做了切角处理，能在排针整排使用时起到防呆作用，防止装配时插反导致的电路接反故障。金属插针采用黄铜基材表面镀锡处理，既保证插针自身的导电性能，也能提升接触面的抗氧化能力，降低长期使用后的接触电阻，插针的外露段做了统一的长度控制，穿过PCB板焊接的一端长度适配常规1.6mm板厚的波峰焊工艺要求，插接端的头部做了微小的倒角处理，能在对接对应母座时顺利导入，避免插针顶弯变形。2.54mm的节距是电子接插件领域沿用多年的通用标准尺寸，这个尺寸既可以满足常规低压信号传输的绝缘间距要求，也能适配绝大多数通用面包板、杜邦线母座、PCB标准焊盘孔位的布局，单销的结构可以让工程师在实际设计时根据需要的针数自由裁切，不需要受整排固定针数的限制，在小批量样机试制、非标治具搭建时灵活性更强。安装边界上，绝缘基座的宽度控制在2.5mm左右，高度从插针底部到基座顶面约5mm，插针外露在基座插接侧的长度约6mm，焊接侧的外露长度约3mm，在PCB布局时只需要预留对应直径0.8mm的金属化焊盘孔，焊盘外径不小于1.5mm即可满足焊接强度要求，相邻焊盘中心间距严格保持2.54mm，就能保证排针装配后与对应母座的顺畅对接。设计这类单销结构时，核心要把控的是插针与绝缘基座的保持力，需要保证插针在承受5N以上的轴向拉力时不会从基座中脱出，同时插针的直线度要控制在0.1mm以内，避免多针拼排使用时出现个别插针位置偏移无法对接的问题，绝缘基座的耐温等级要达到260摄氏度以上，才能适配无铅波峰焊的瞬时高温要求，不会在焊接过程中出现基座融化变形的情况。在实际选型使用时，这类单销排针的额定电流通常为每针3A，额定电压250V交流，完全满足常规低压信号与小功率供电的传输需求，接触电阻不大于20毫欧，绝缘电阻大于1000兆欧，能在-40摄氏度到105摄氏度的环境温度范围内稳定工作，不管是室内民用电子设备，还是常规工况下的工业控制板卡，都能满足长期可靠使用的要求。
