2.54mm节距直插式双排排针连接器

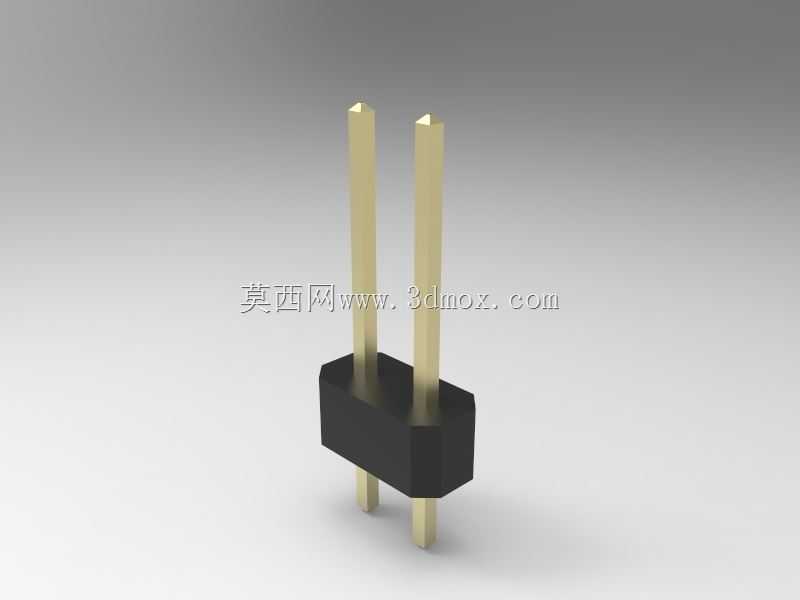

在消费电子、工业控制板卡的板间互联场景里，2.54mm节距的直插排针是普及率极高的互联元件，这类双销结构的双排排针，主要承担两块PCB板之间的信号与小电流传输职能，常见于单片机开发板、工控IO扩展模块、老式计算机外设接口板的板对板连接，也可搭配排线压接的杜邦座实现板对线的临时或永久连接。设计这类排针的时候，首先要锁定2.54mm的标准节距，这个尺寸是早年通孔插装工艺普及后形成的行业通用规范，能匹配绝大多数通用面包板、万能板的孔位间距，也能和同规格排座实现无干涉互配。插针部分采用黄铜基材做基底，表层做镀锡或镀金处理，黄铜的刚性足够保证插针在多次插拔后不会出现弯折变形，镀层则能降低接触电阻，避免长期使用后接触面氧化导致的信号衰减或接触不良。中间的绝缘基座采用耐高温的PBT或PA66材质注塑成型，要能耐受波峰焊时260摄氏度左右的高温，不会出现基座融化、插针移位的问题，基座的外形做了倒角处理，既方便插装时对准PCB板的安装孔，也能避免锐边划伤操作人员或相邻的板上元件。安装边界上，这类双销排针的插针露出基座上下两端的长度有常规规范，下端插板引脚长度一般控制在3mm左右，刚好能穿过1.6mm标准厚度的PCB板，露出足够长度做波峰焊或手工焊接，上端对接引脚长度一般为6mm左右，能保证插入对应排座后有足够的接触深度，不会因为轻微震动就出现松脱。两个插针的中心距严格控制在2.54mm±0.05mm的公差范围内，插针的直径统一为0.64mm的标准方针，既能保证和排座接触弹片的可靠贴合，也不会因为尺寸偏差导致插装困难。建模的时候要注意还原插针端部的倒角结构，这个倒角是生产时冲压成型的，作用是引导插针对准排座或PCB孔位，避免硬插导致插针弯折；基座上的插针固定槽要做轻微的过盈设计，保证插针压入基座后不会出现轴向窜动，在焊接或插拔过程中插针不会被推出基座。实际选型使用时，这类排针的额定电流一般为每针3A以内，适合传输控制信号、低压直流供电，不能用于大电流的动力回路，安装焊接时要注意控制焊接温度和时间，避免高温传导到基座导致插针松动，插装时要保证排针和PCB板面垂直，否则会出现和排座对插错位的问题。
