台式机前置多接口音频接驳模块结构设计

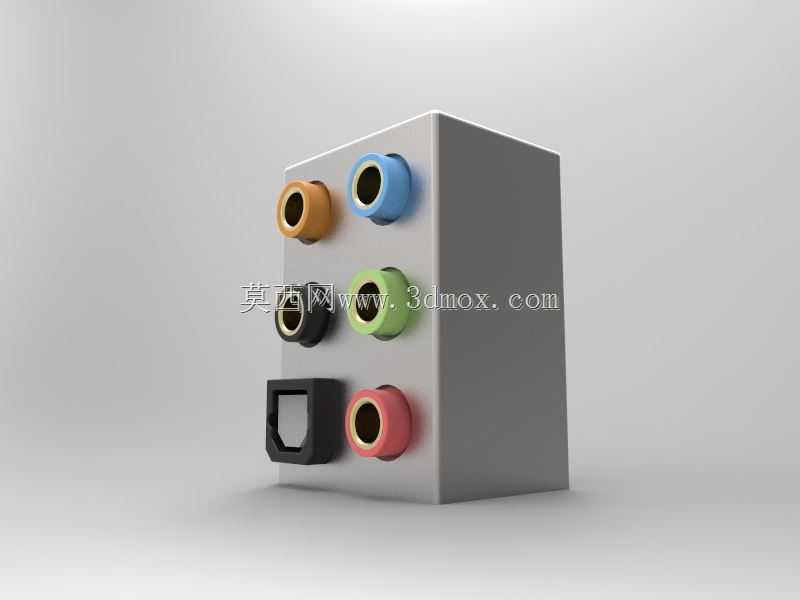

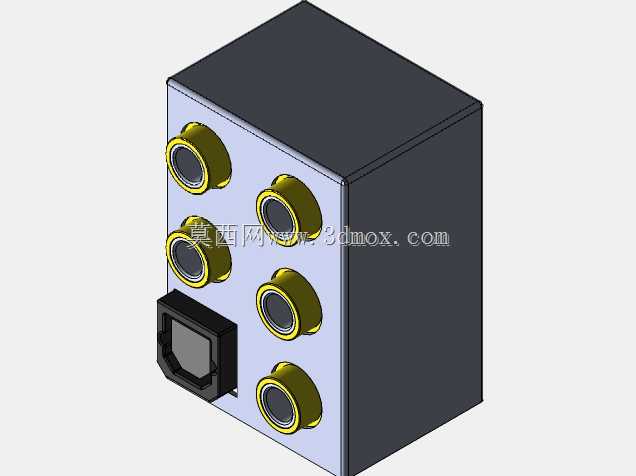

这款音频接驳模块主要面向台式计算机机箱前置面板、工业控制操作台音频扩展、嵌入式音频设备外接端口场景设计，核心作用是为不同规格的音频输入输出设备提供标准化物理接驳接口，实现模拟音频信号的稳定传输与端口物理防护。从结构设计来看，模块主体采用方形金属壳体作为承载基座，金属外壳一方面可以为内部的音频接插芯件提供结构支撑，抵御日常插拔过程中的侧向冲击力，避免接口松脱移位，另一方面金属壳体能够形成连续的电磁屏蔽层，减少周边电路的电磁杂波对弱音频信号的干扰，降低传输过程中的底噪与信号失真。壳体正面排布了六组不同颜色标识的3.5mm音频接口，分别对应麦克风输入、线路输入、前置声道输出、后置声道输出、中置/低音声道输出、侧置声道输出等不同功能通道，采用行业通用的色标规范，用户无需查阅说明书即可通过颜色快速区分接口功能，降低误插概率。接口下方集成了一个方形的外置扩展接口，可用于接驳数字音频输入设备或者额外的功能扩展模块，满足多场景下的接驳需求。设计过程中充分考虑了安装边界的适配性，模块整体外形为规整的长方体结构，背部预留了标准的PCB焊盘定位孔与螺丝固定位，可直接适配常规ATX、MATX机箱的前置音频面板安装位，安装时仅需将模块嵌入面板预留的方形开孔，通过侧边的卡扣或者背部的固定螺丝即可完成锁紧，无需额外定制转接支架。每个音频接口的插拔寿命按照行业通用接插件标准设计，接口内部的接触弹片采用高弹性铜合金材质，表面做镀金处理，既可以保证多次插拔后的接触可靠性，也能降低接触电阻，减少信号传输损耗。接口与壳体的配合处做了限位台阶设计，插头插入到位后会有清晰的段落反馈，避免插头插入过深损坏内部芯件，也能防止插头松脱导致的接触不良。模块的壳体边角做了小尺寸倒角处理，既可以避免安装过程中锐边划伤操作人员，也能减少装配时与面板开孔的干涉，提升装配效率。在实际设备选型应用中，这款模块可直接集成到定制化工控操作台的面板上，为现场调试人员提供便捷的音频接驳端口，也可用于老旧机箱前置音频模块的替换维修，其通用的安装尺寸与接口定义无需修改原有机箱结构与接线定义即可直接替换，大幅降低维修替换的时间成本。建模过程中对每个接口的内孔尺寸、弹片位置、安装孔位都做了精准的参数化定义，可直接导出工程图用于开模生产或者3D打印打样验证，所有配合尺寸都预留了合理的公差范围，确保批量生产时的装配一致性。
