苹果iPodtouch便携数码播放器外观结构

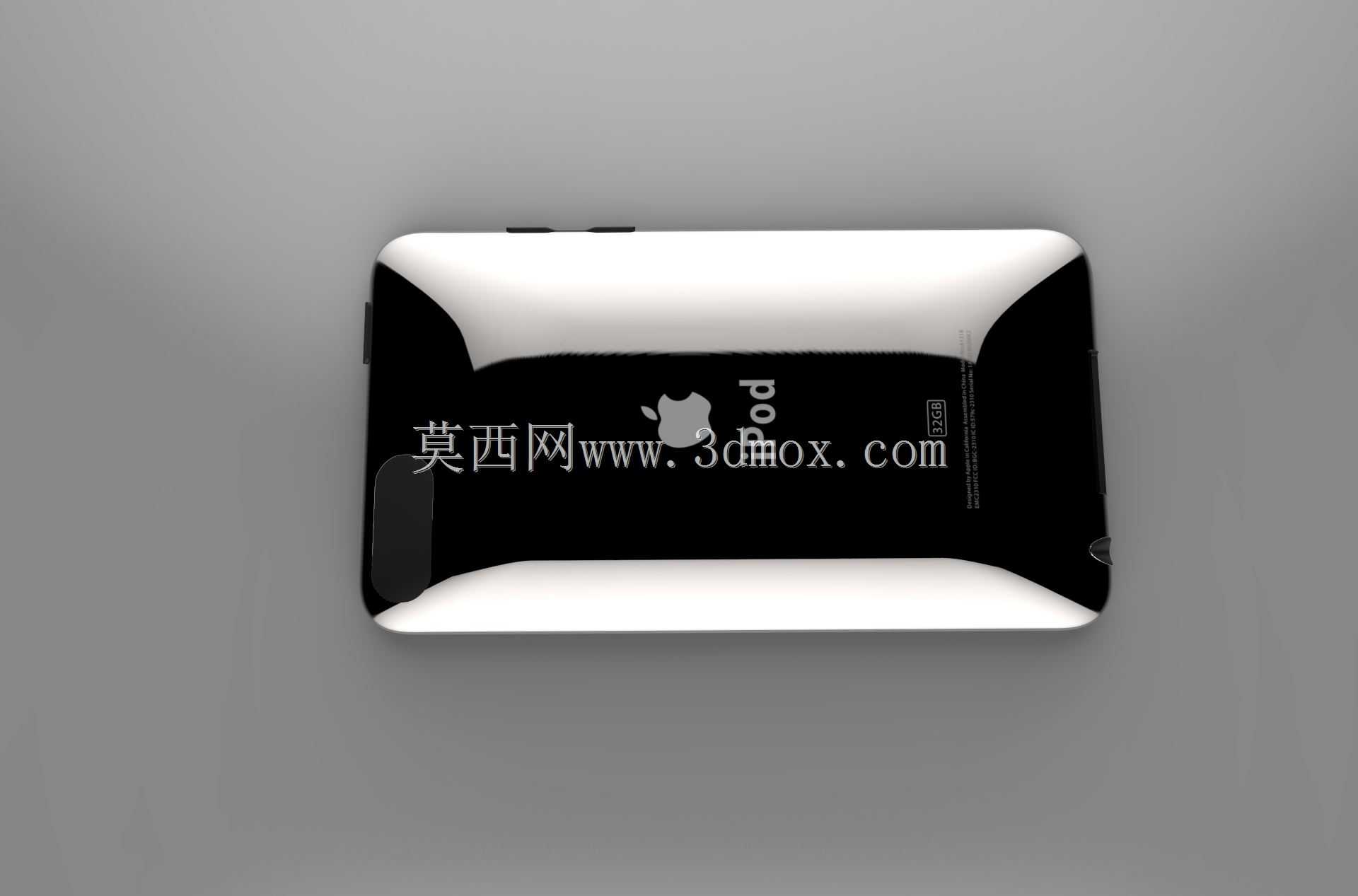

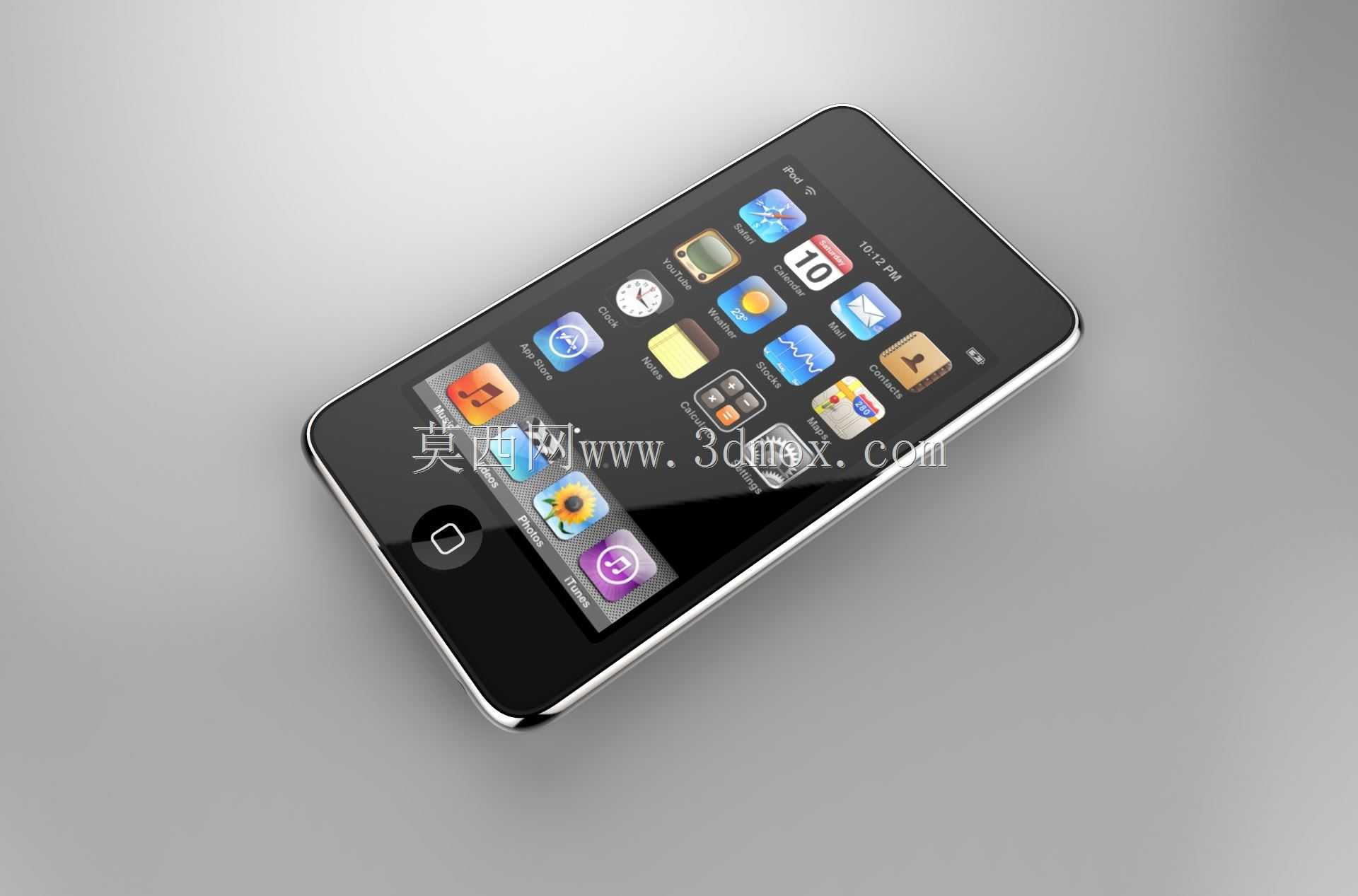

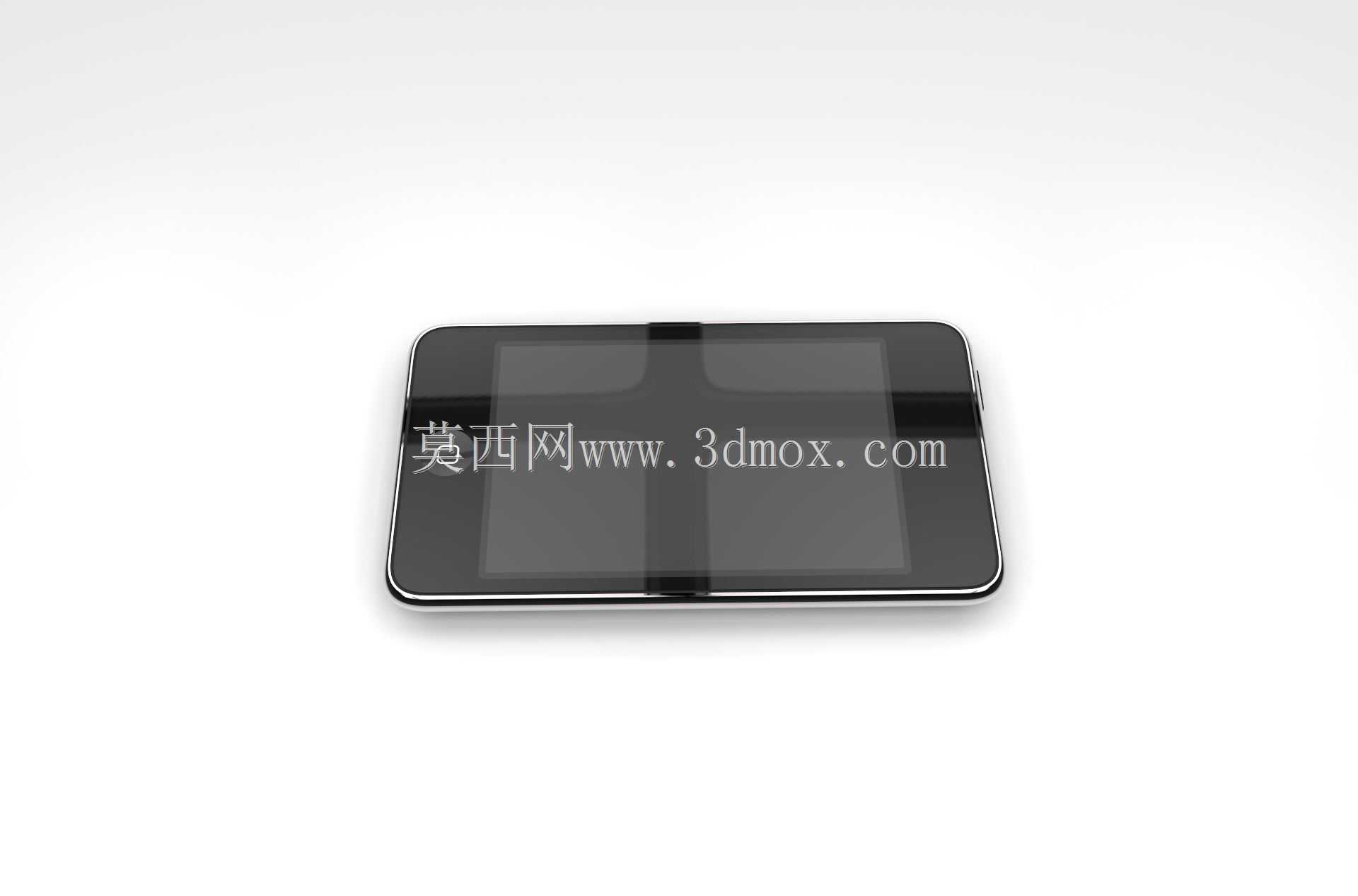

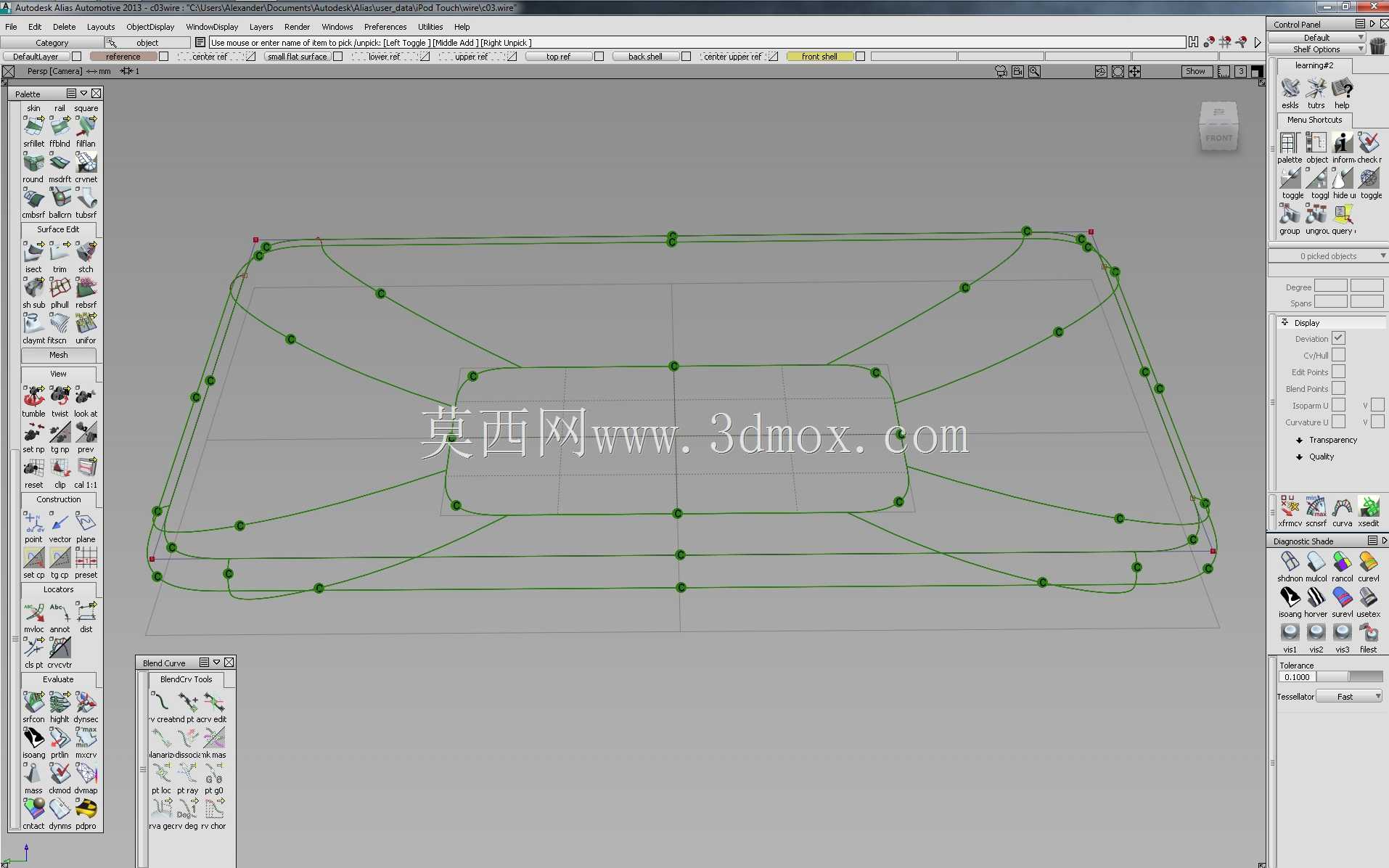

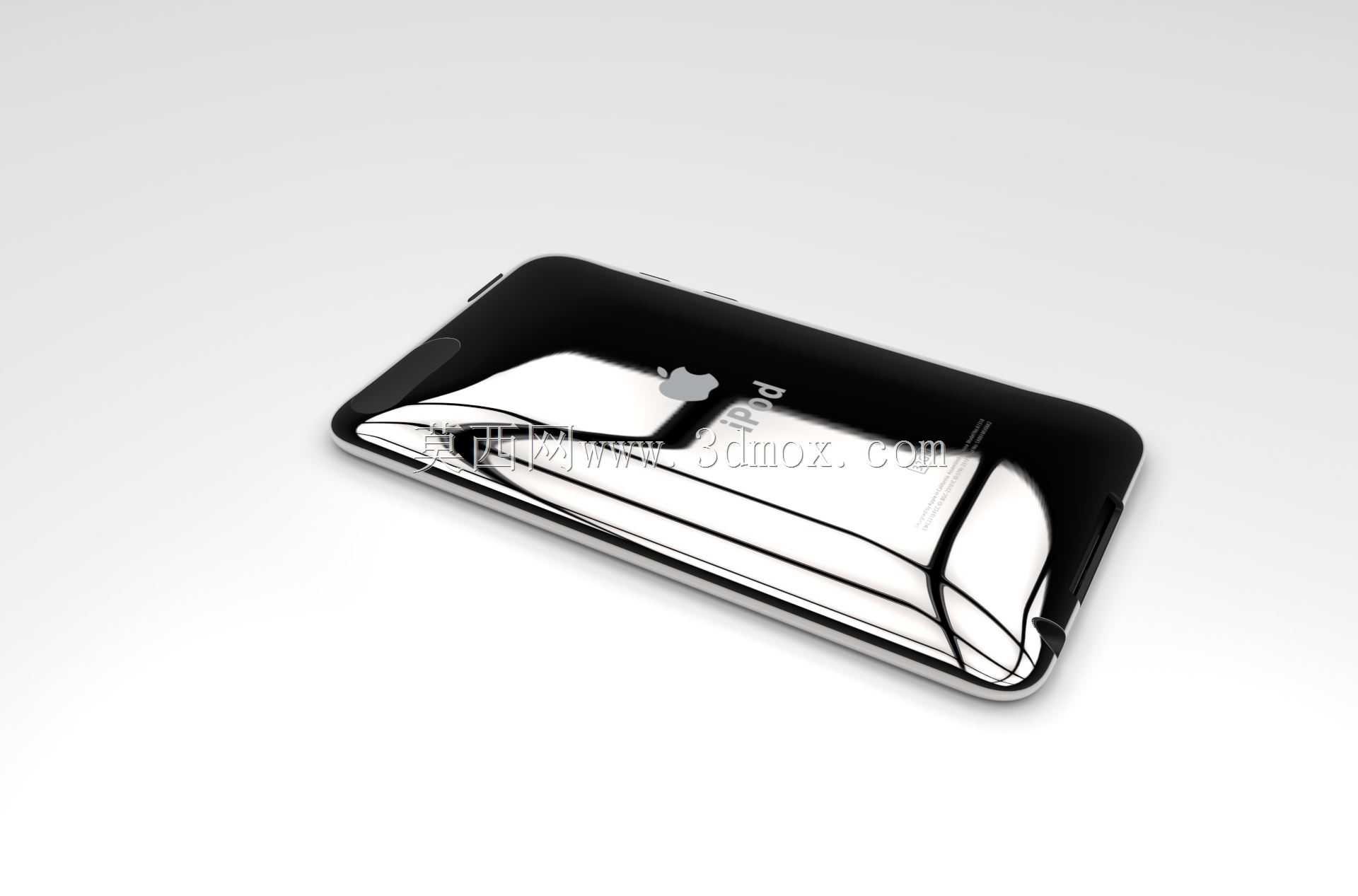

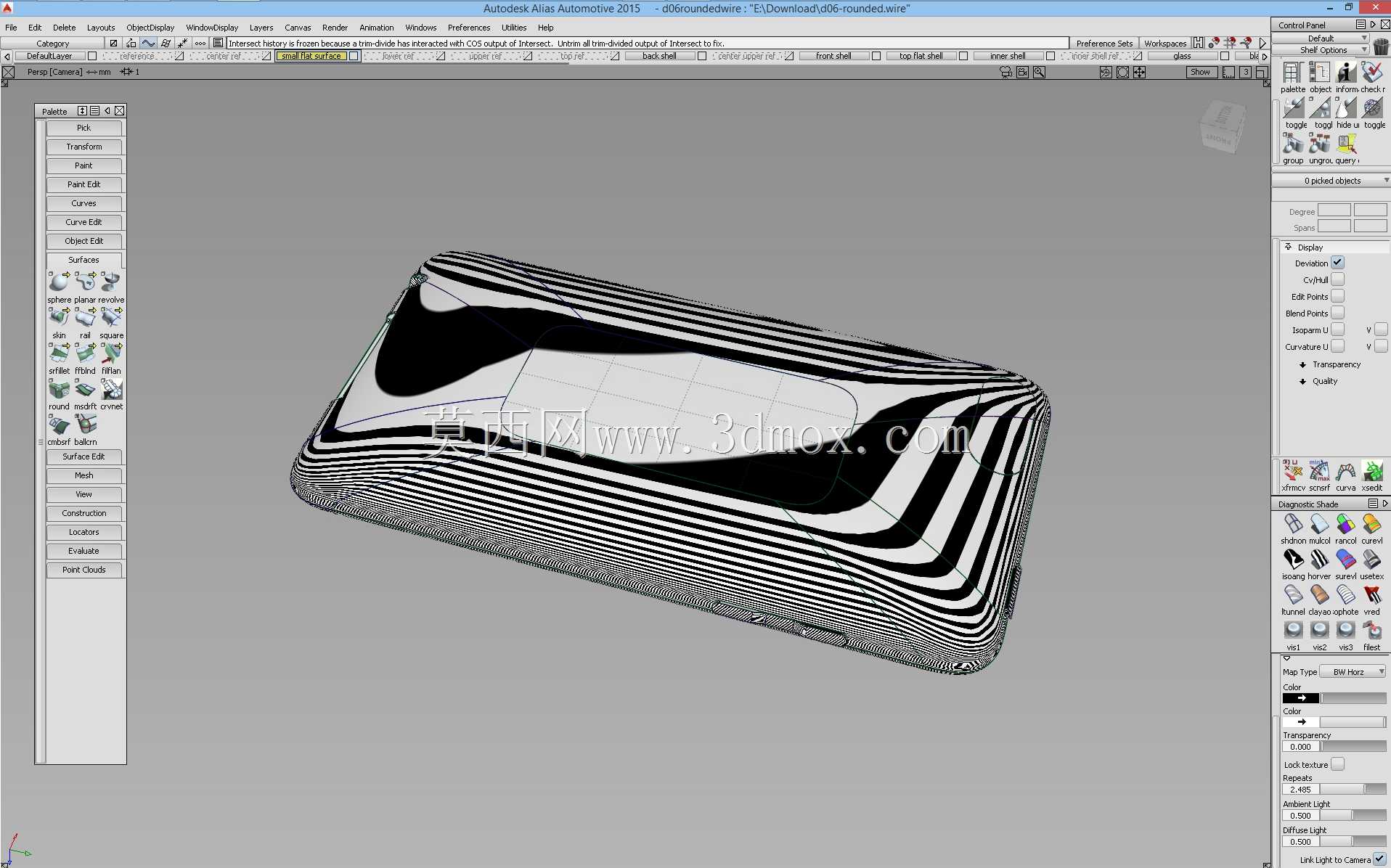

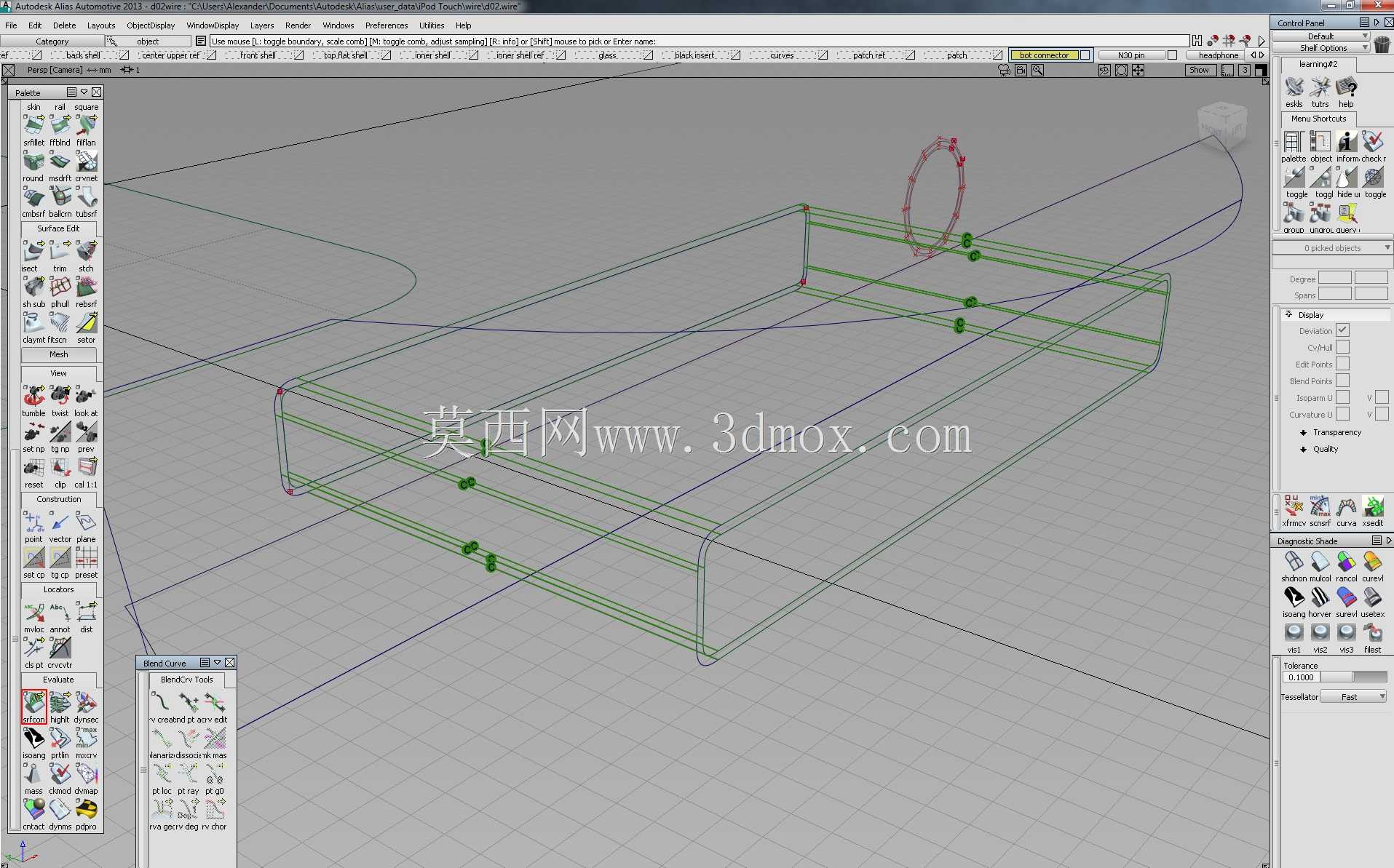

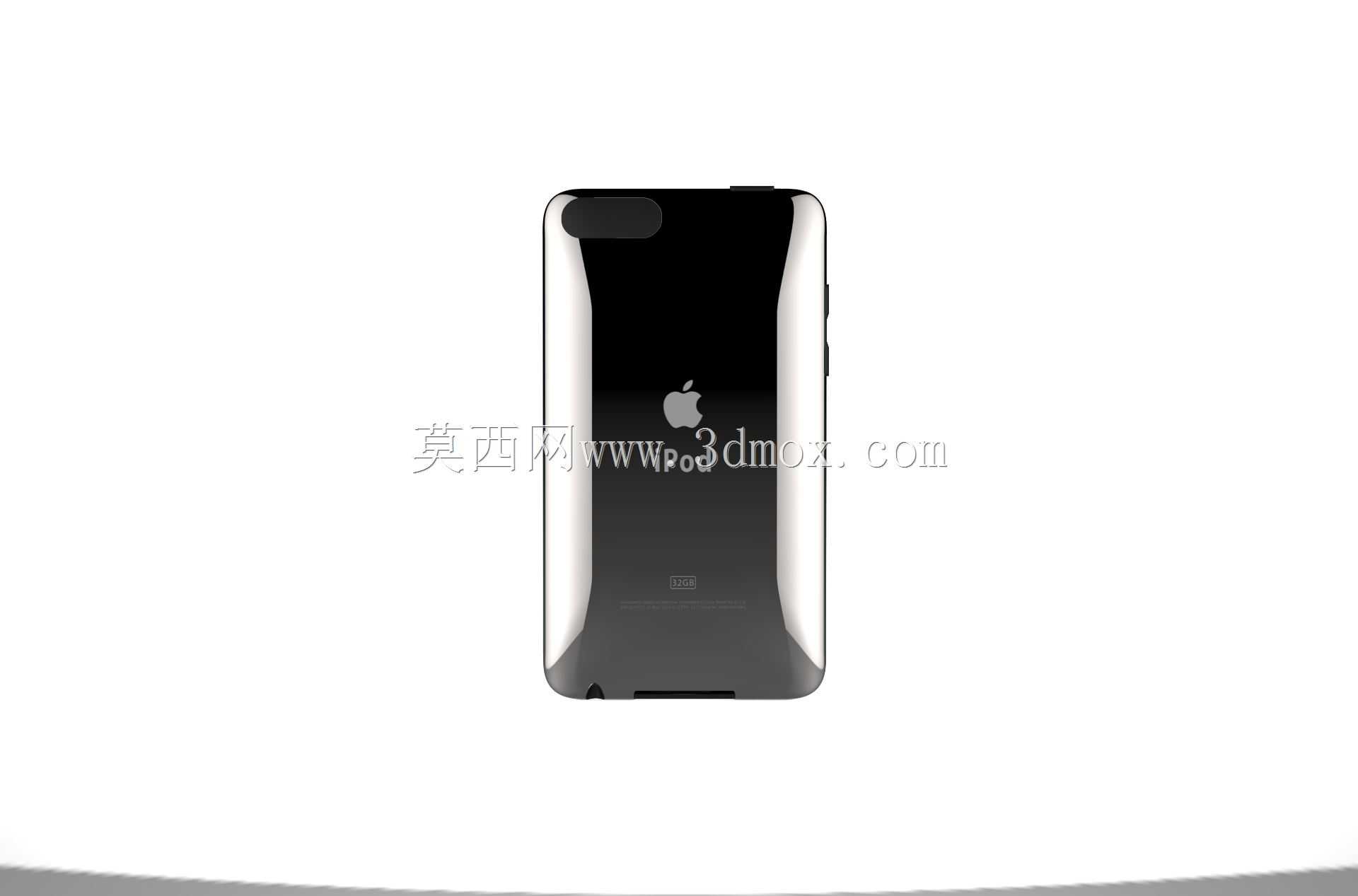

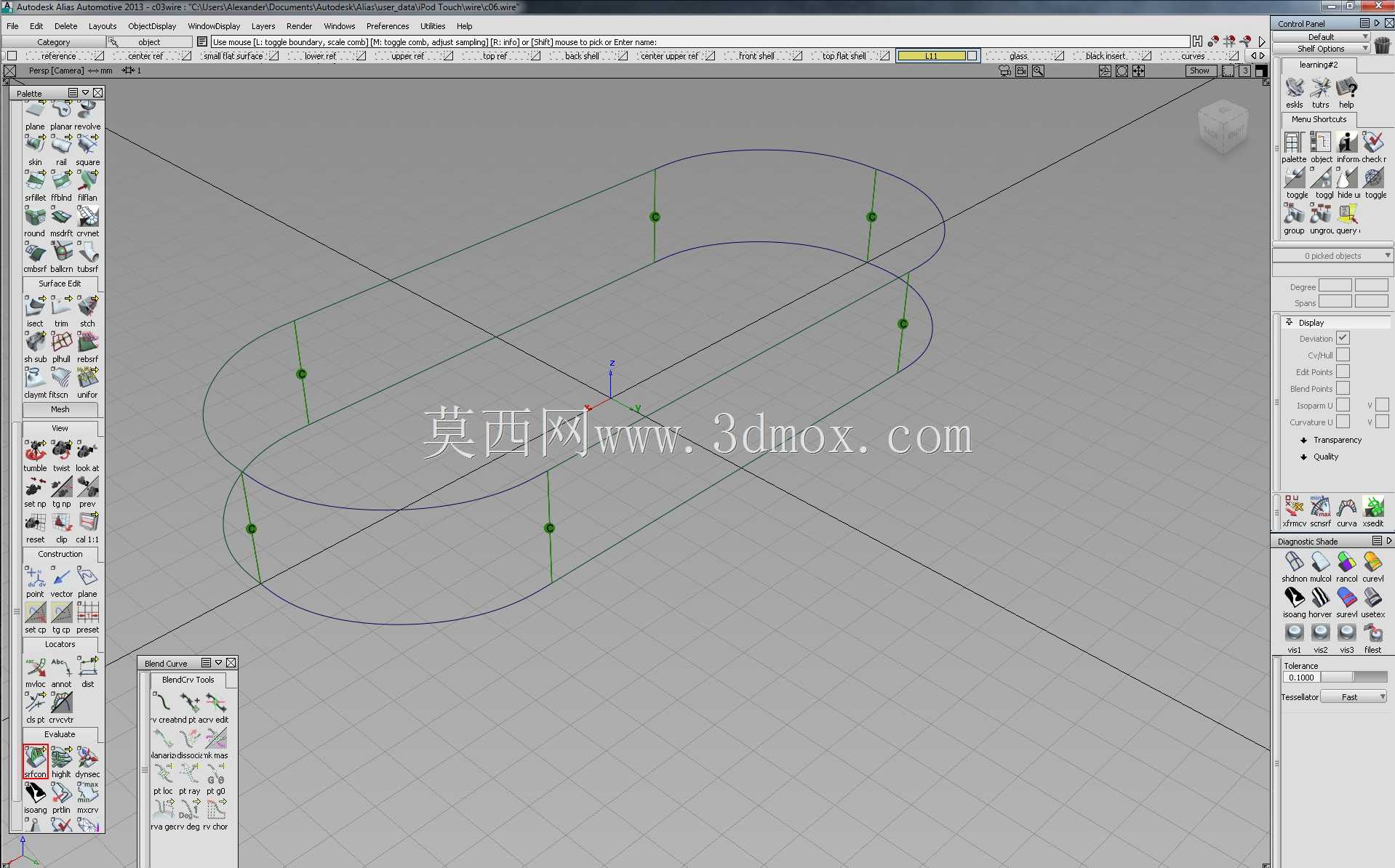

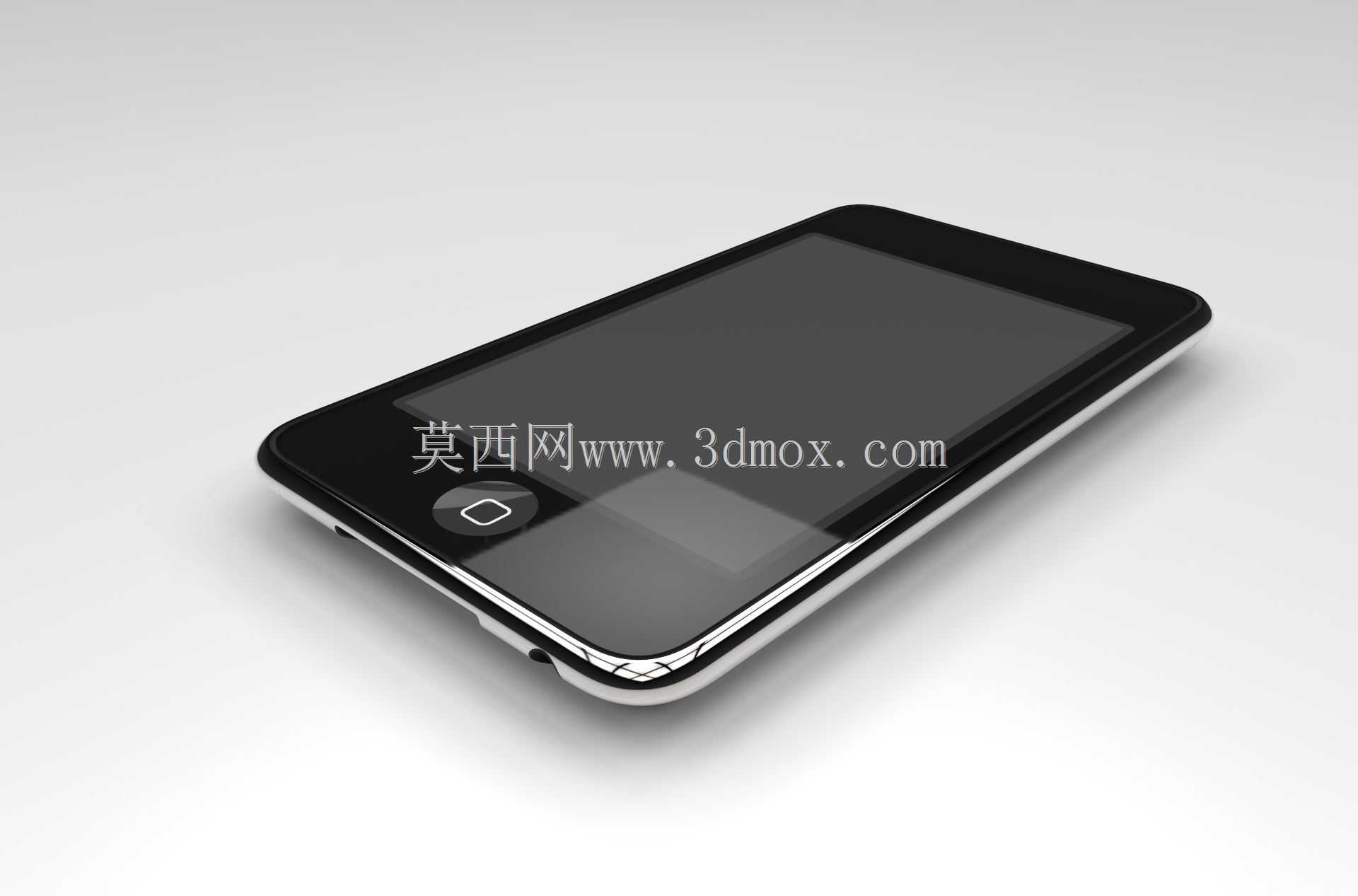

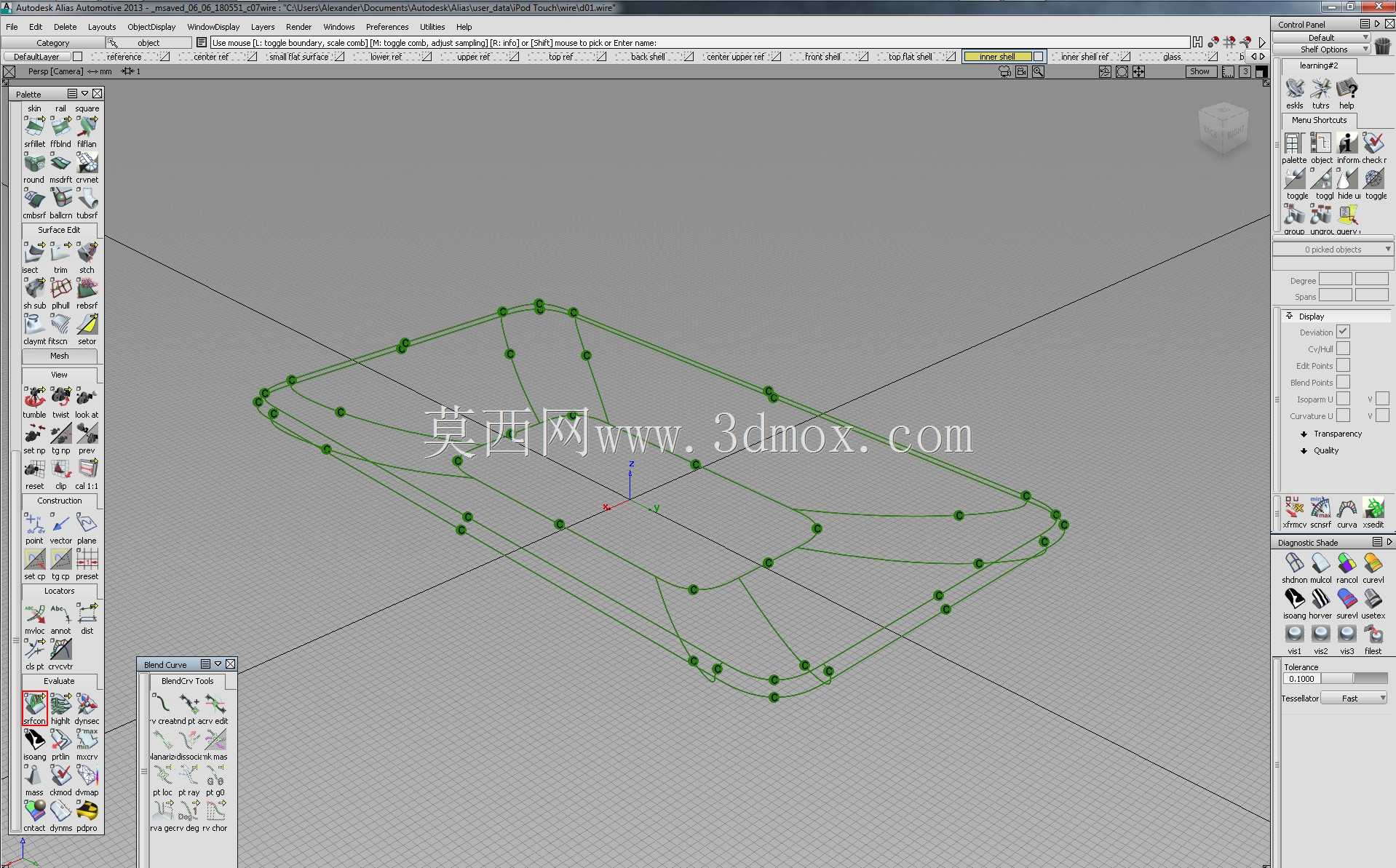

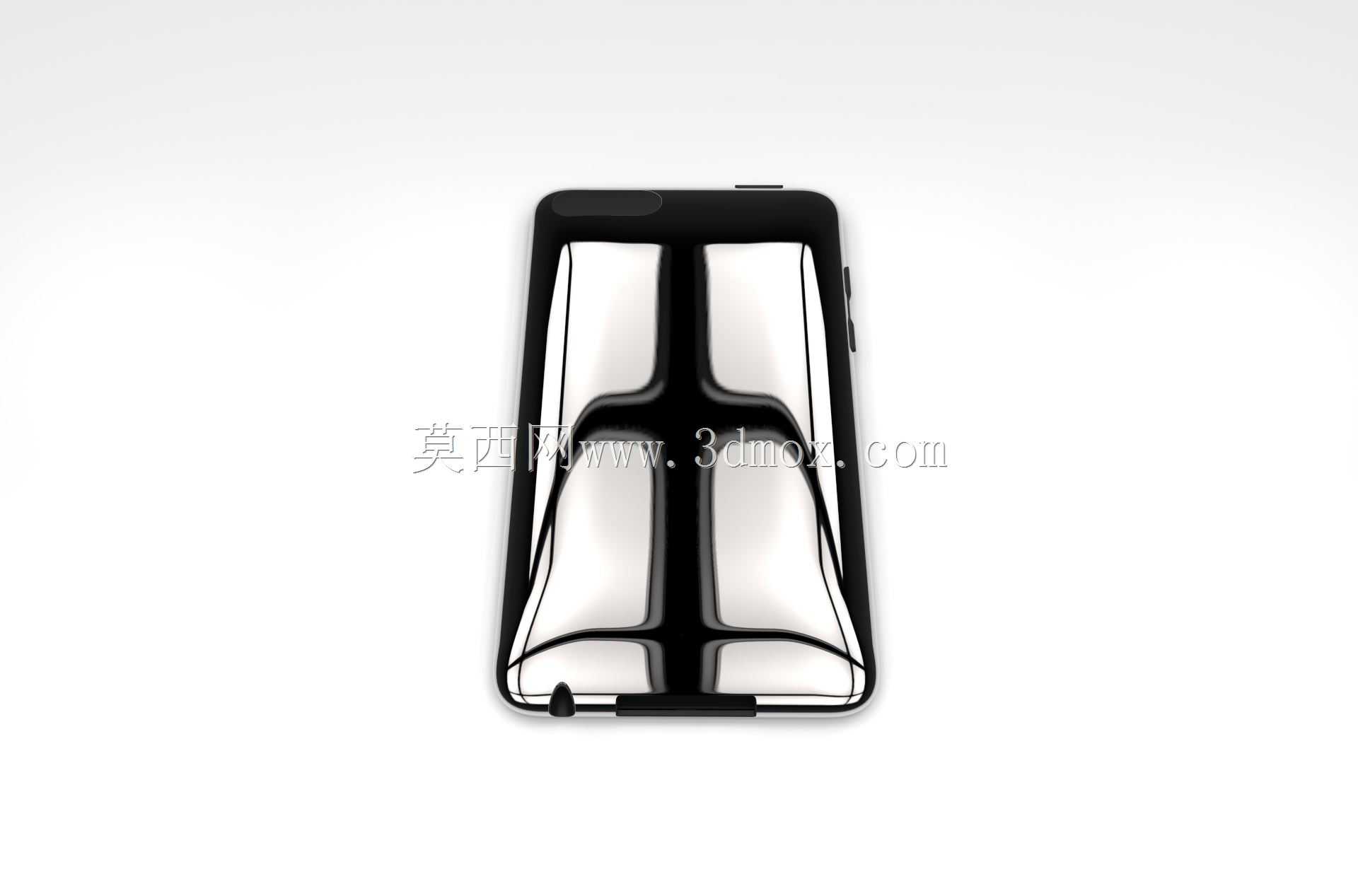

在消费数码产品的结构设计工作中，手持类便携设备的曲面过渡处理，直接决定了产品握持手感与外观质感，这款iPodtouch的外观结构建模，核心围绕曲面间G2连续性的实现展开，还原了初代轻薄便携播放器的外形特征。从实际使用场景来看，这类便携播放器主要面向日常随身影音播放场景，需要兼顾单手握持的贴合度与口袋携带的便利性，因此整机外形采用大圆角矩形的一体化设计，所有侧边与正面、背面的衔接处都做了顺滑的曲率过渡，没有生硬的棱角，长时间握持不会产生硌手的触感。设计过程中首先需要确定整机的外形边界，整机厚度控制在较薄的区间，正面为整块平面的显示区域预留安装位，背面采用大弧面过渡的金属质感曲面，侧边的按键位置做了内凹的结构避让，保证按键安装后不会突出整机外轮廓过多，避免携带过程中出现误触。曲面构造阶段需要先拆分各个曲面的构建边界，先搭建主体的大面轮廓，再处理边角的过渡曲面，每一段过渡都需要匹配相邻曲面的曲率，保证斑马纹检测时曲面间的条纹顺滑无断点，实现G2连续的曲面要求，避免外观上出现光影断层。从安装边界来看，正面屏幕区域的贴合位需要预留均匀的粘接公差，侧边的按键孔位与背面的标识区域都要和主体曲面对齐，所有结构特征都要服从整体曲面的顺滑走向，不能因为局部特征破坏整机外观的一体感。这类手持数码产品的外观建模，难点就在于大曲率过渡面的连续性控制，很多新手建模时容易在边角位置出现曲面褶皱或者曲率突变，导致渲染时出现光影瑕疵，实际建模时需要反复调整曲面的控制点权重，匹配相邻曲面的曲率变化，才能还原出原产品那种温润顺滑的握持质感。同时这类模型也可以作为消费电子外观设计的参考案例，帮助结构设计师理解手持类产品曲面过渡的处理逻辑，掌握G2连续曲面在实际产品中的应用方式，为后续同类便携数码产品的外观结构设计提供参考。
