龙门式数控板材雕刻切割加工设备

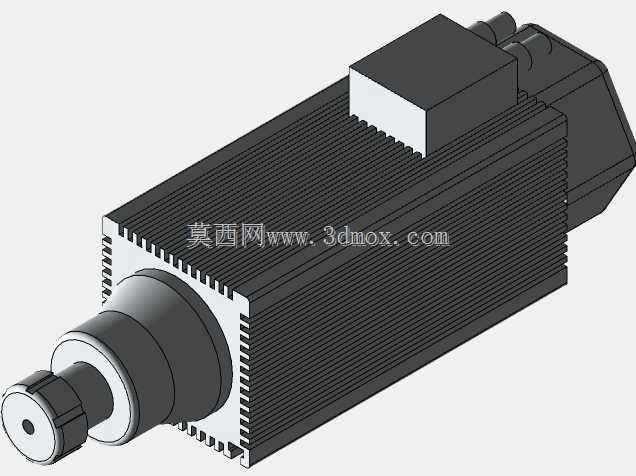

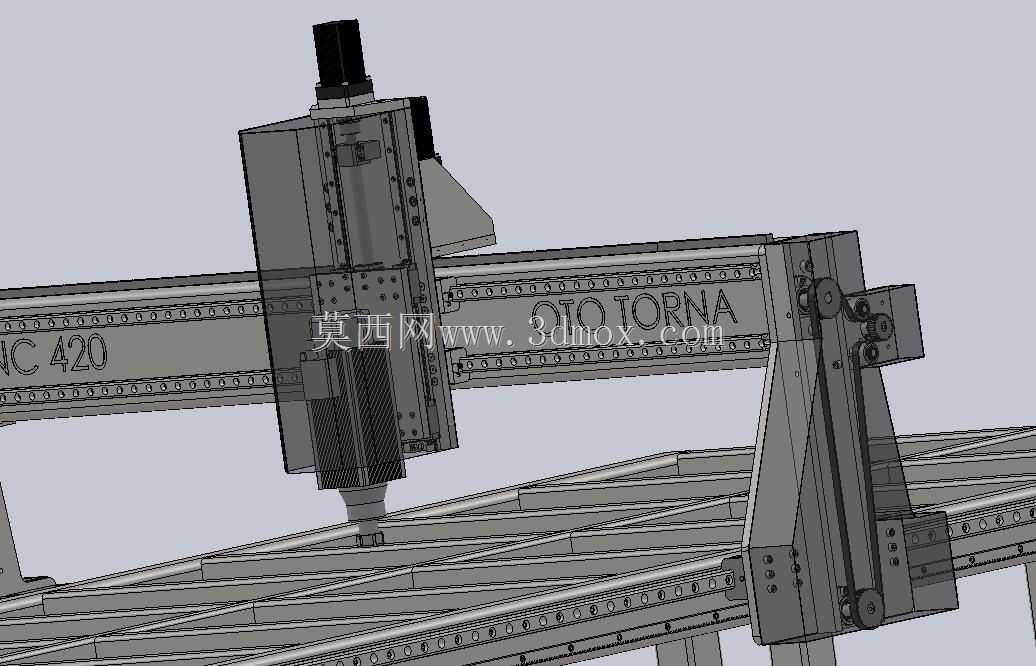

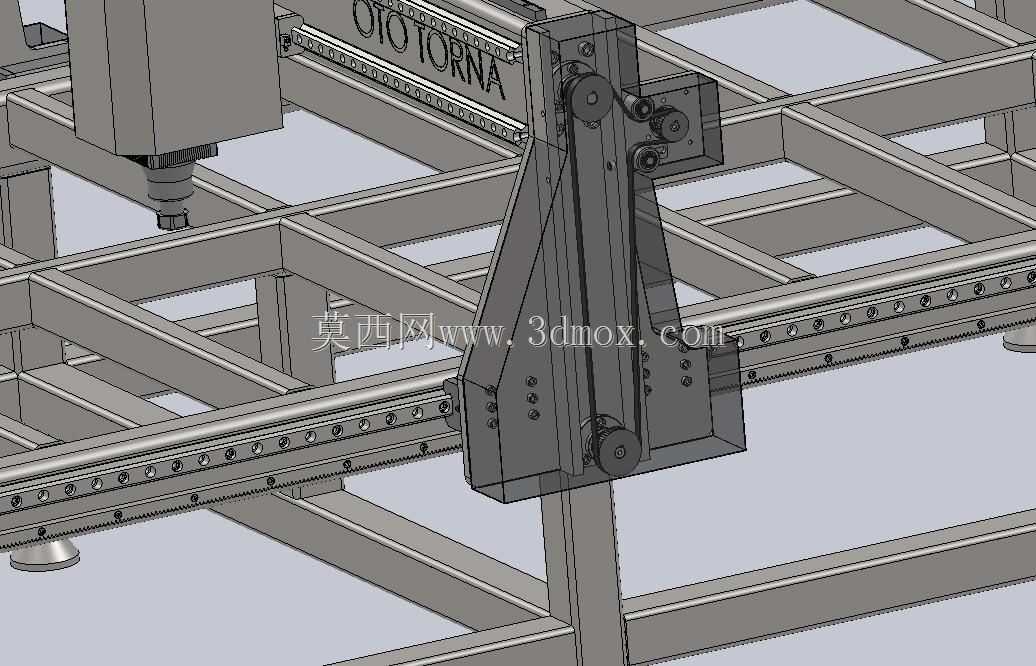

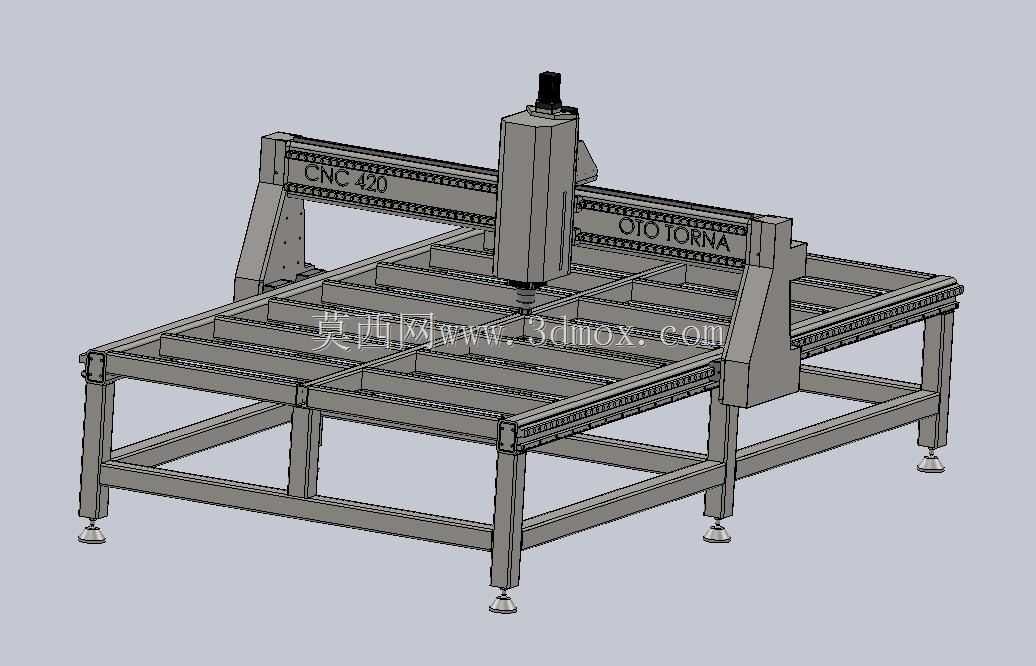

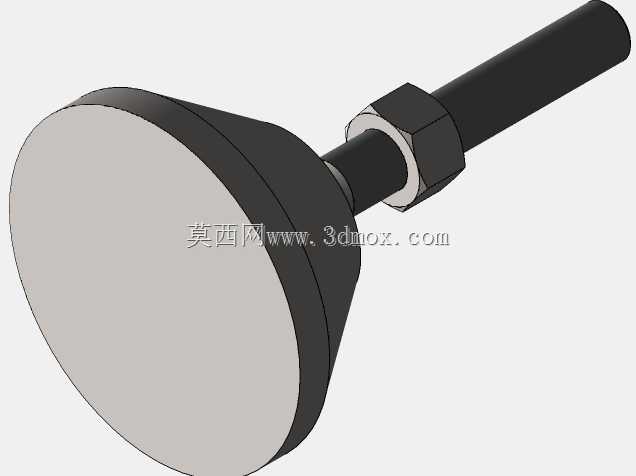

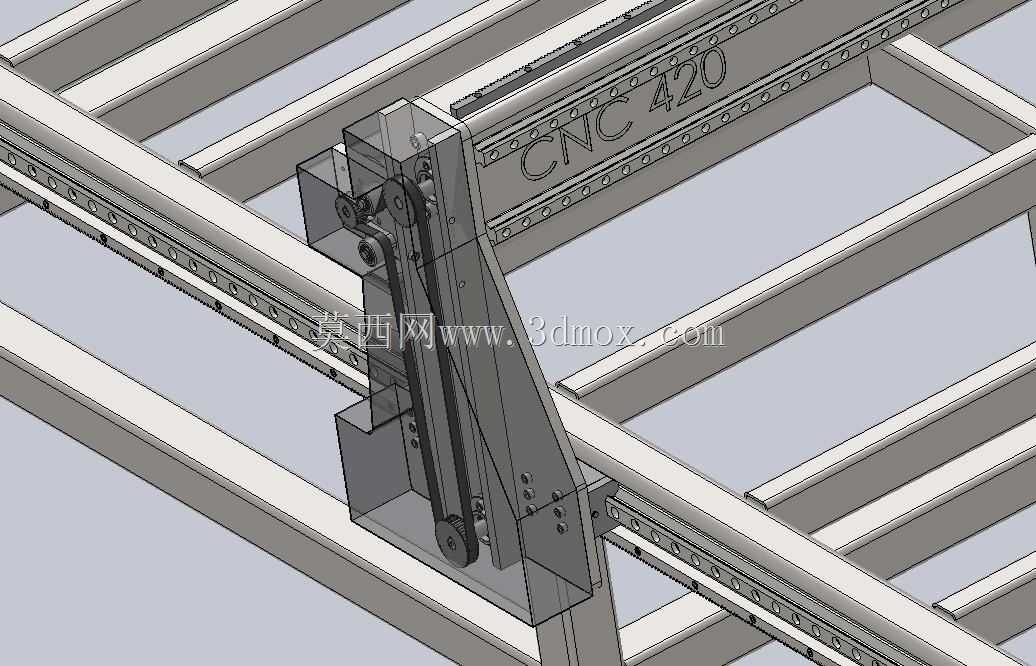

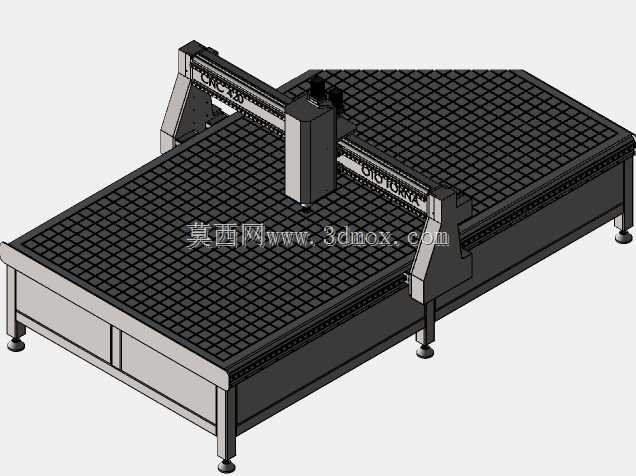

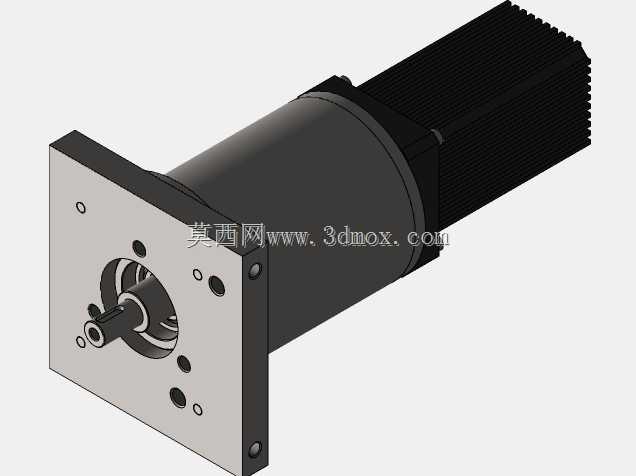

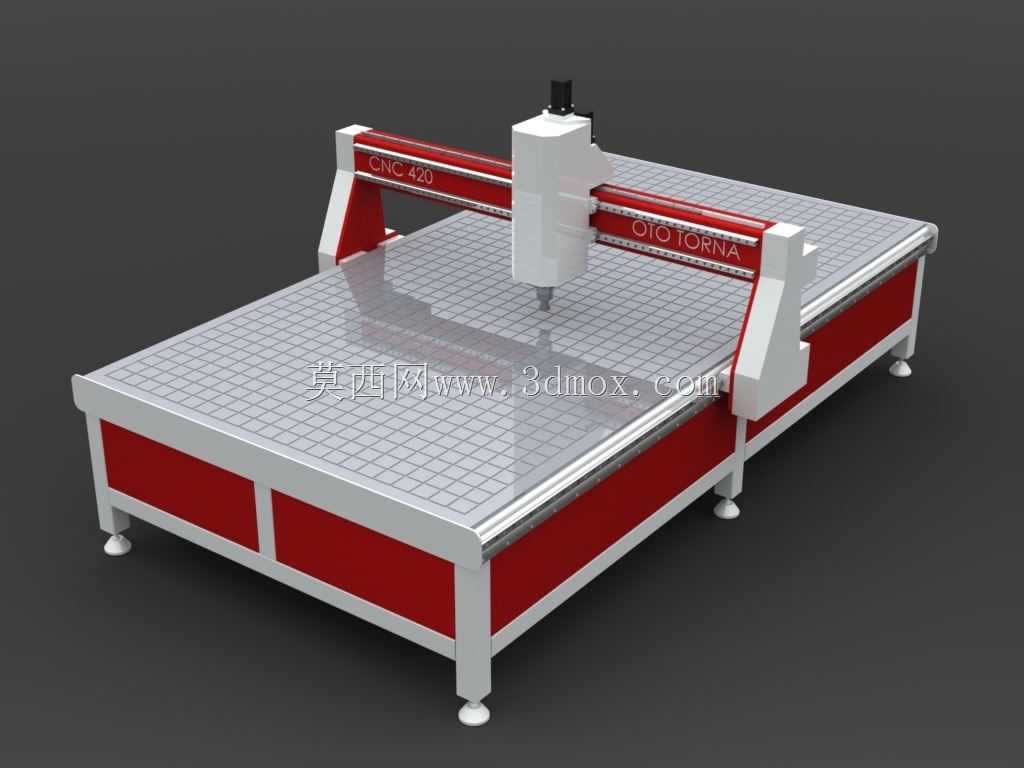

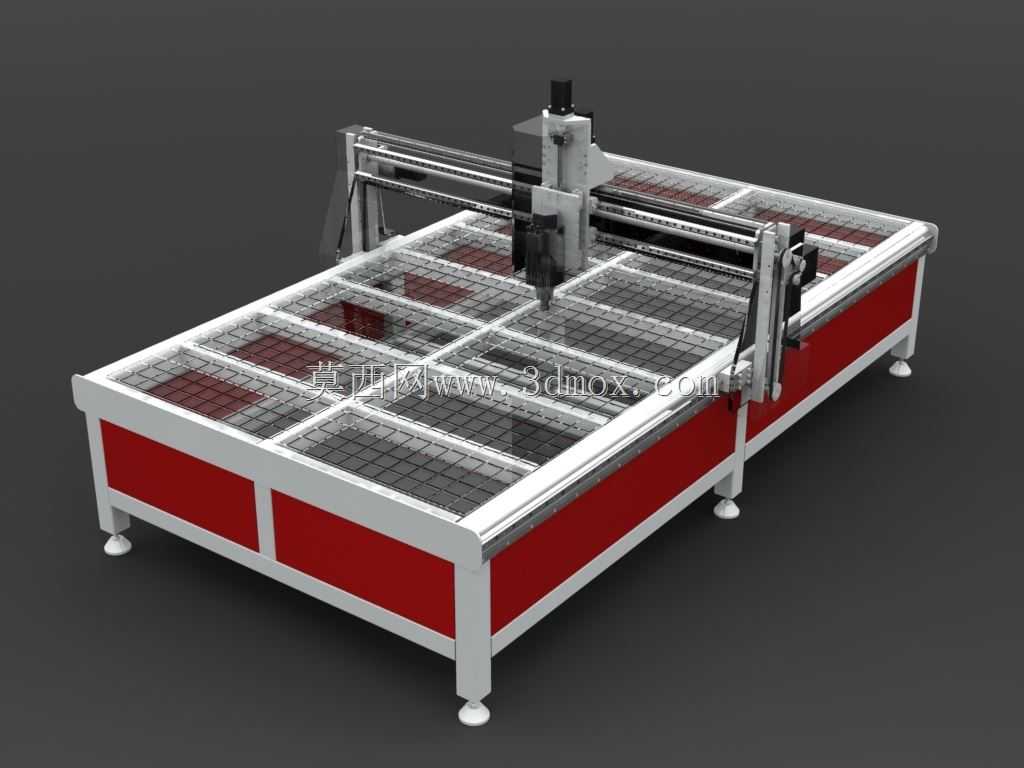

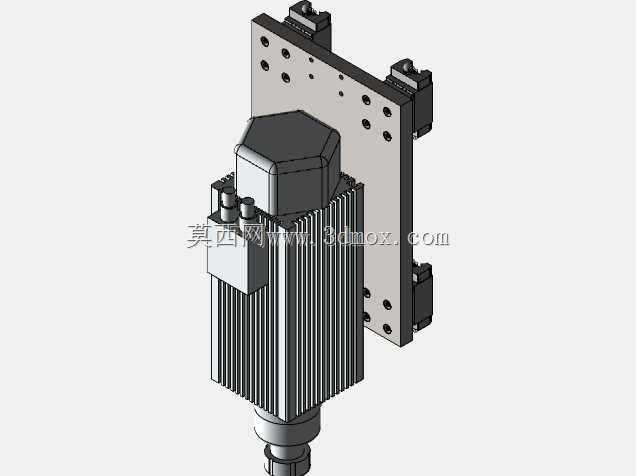

这款龙门移动式数控加工设备，主要面向平面板材类工件的加工作业场景，在木工家具制造、广告标识制作、装饰板材裁切、工艺浮雕加工、绝缘件下料等领域都有广泛应用，可适配密度板、亚克力、PVC、实木、铝塑板等多种常见平面加工材料，能够完成铣削、雕刻、切割、开槽、钻孔等多类型加工工序，替代传统人工下料与半自动加工设备，大幅提升平面类工件的加工精度与生产效率。设备采用龙门架沿床身纵向移动、加工头沿横梁横向移动的经典结构布局，床身整体采用方通焊接框架做时效处理，有效避免长期使用产生的结构形变，工作台面为带网格吸附槽的铸铁平台，可配合真空吸附装置固定大尺寸板材，也可搭配压板夹具固定硬质金属类工件，适配不同材质的装夹需求。横梁采用加厚型钢质结构搭配线性导轨传动，运行过程中抖动量控制在极小范围，保障高速加工时的刀具稳定性，加工头部分集成主轴安装座与Z向进给机构，可根据加工需求更换不同功率的高速电主轴，适配不同直径的加工刀具，Z轴行程可满足常规板材的浮雕、切割深度需求。设备的支撑脚采用可调式减震垫铁设计，安装时可根据地面平整度调整水平，无需复杂的地基浇筑，普通工业厂房地面即可完成部署，整体外形尺寸适配常规车间的进门宽度与作业空间，两侧预留的维护空间可满足日常导轨润滑、传动部件检修的操作需求。设计过程中重点考量了运动部件的刚性匹配，龙门架的移动采用齿轮齿条传动搭配伺服电机驱动，兼顾长行程移动的速度与定位精度，横梁上的横向移动同样采用高精度线性导轨，保障加工头移动的直线度，床身两侧的导轨安装面经过精密铣削加工，保证龙门移动过程中的平行度，避免长期运行出现导轨偏磨的问题。设备的电气走线全部采用拖链防护，沿龙门与横梁的运动轨迹布置，避免线缆在长期往复运动中出现磨损，加工区域的四周预留有除尘接口，可配套工业吸尘设备及时排出加工产生的碎屑与粉尘，优化作业环境的同时避免碎屑堆积在导轨面上影响传动精度。整体结构设计兼顾了加工精度、运行稳定性与维护便捷性，可满足中小批量生产场景下的连续加工作业需求，针对不同行业的加工需求，还可通过更换主轴类型、加装旋转轴等方式拓展加工范围，适配圆柱类工件的雕刻加工需求。
