外啮合齿轮泵与驱动电机集成结构

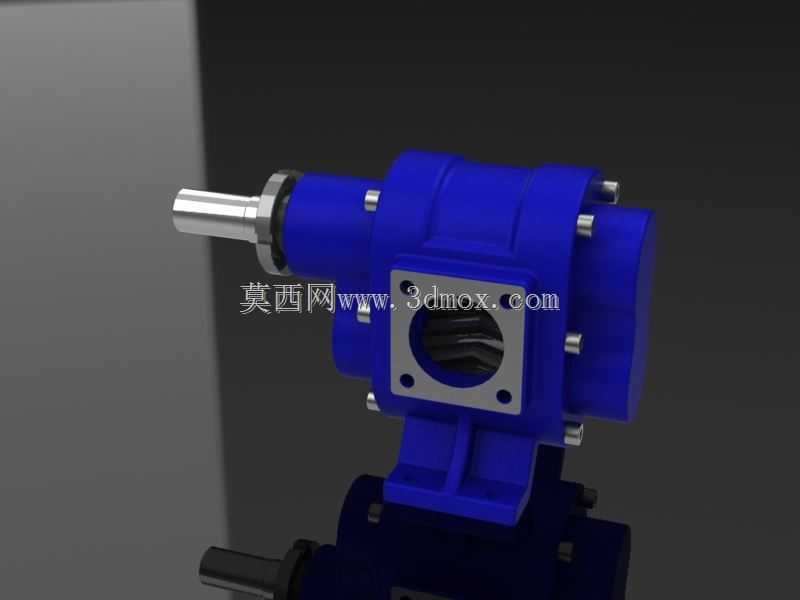

　　这套集成式齿轮泵动力单元，常配套在中小型液压站、润滑系统、低压流体输送管路中使用，相比分体式安装的泵组，它把泵体与驱动电机的连接法兰做了一体化设计，省去了额外的联轴器护罩、安装底座找正的工序，在机床润滑回路、小型液压机具动力供给、燃油输送辅助系统里都能见到这类结构的应用。从结构设计逻辑来看，泵体采用的是外啮合渐开线齿轮结构，进出油口采用方形法兰接口，密封面做了沉台定位设计，安装时可以直接嵌入管路法兰的密封槽，配合O型圈就能实现端面密封，不需要额外加装密封垫片，能减少现场装配的密封件选型失误概率。泵体的安装脚采用整体铸造的一体式支脚，两个安装孔的中心距与常规卧式安装的电机脚孔尺寸做了匹配，整套单元可以直接固定在同一安装平面上，

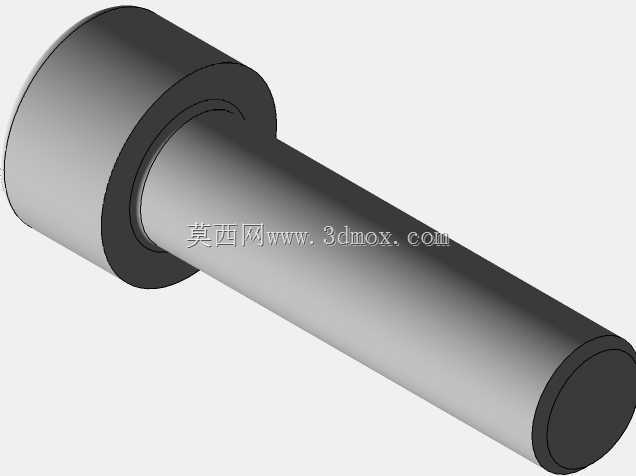

　　不需要单独加工泵体的安装支架，降低了设备集成时的加工成本。泵轴的伸出端采用了双唇口骨架密封结构，内侧密封用来阻隔泵腔内的压力流体外泄，外侧密封用来阻挡外界的粉尘、切削液进入轴承腔，适配车间多尘、有切削液飞溅的加工场景。齿轮腔的卸荷槽做了对称布置，能有效降低齿轮啮合时的困油现象，减少泵组运行时的振动与噪音，在额定转速下运行时，流体输出的压力脉动控制在较低区间，能给后端的液压元件提供更稳定的流体压力。设计时把泵体与电机的连接止口做了同轴度公差约束，装配时不需要反复调整同轴度就能保证泵轴与电机轴的对中精度，避免了因轴系不对中造成的轴承过早磨损、密封件提前失效的问题。进出油口的通径尺寸匹配常规的低压流体管路规格，

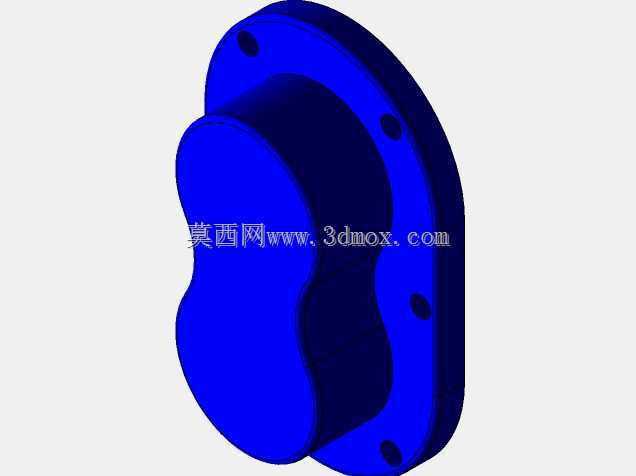

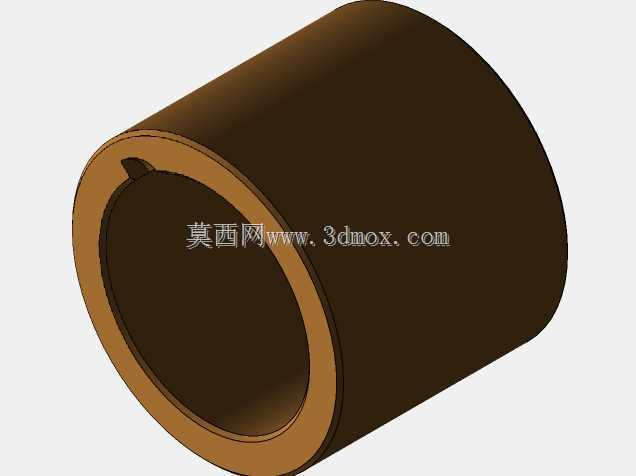

　　现场配管时可以直接选用标准通径的液压软管或者硬管连接，不需要做变径转接。泵体的外壳采用了铸造流道设计，流道内壁做了圆滑过渡处理，能减少流体在泵腔内的沿程阻力，提升容积效率。端盖的固定螺栓采用了对称均布的排布方式，拧紧时可以按照对角线顺序逐步加载，保证端盖与泵体结合面的压力均匀，避免出现局部间隙过大造成的内泄漏问题。轴承安装位的公差选用了过渡配合，既方便装配时的轴承压装，又能保证轴承运行时不会出现外圈跟转的问题，延长轴承的使用寿命。整套结构的外形轮廓规整，没有突出的尖锐结构，在设备内部安装时不会与周边的管路、电气元件产生干涉，安装边界的预留空间只需要满足接线、管路拆装的操作空间即可，适合在空间紧凑的设备内部集成使用。
