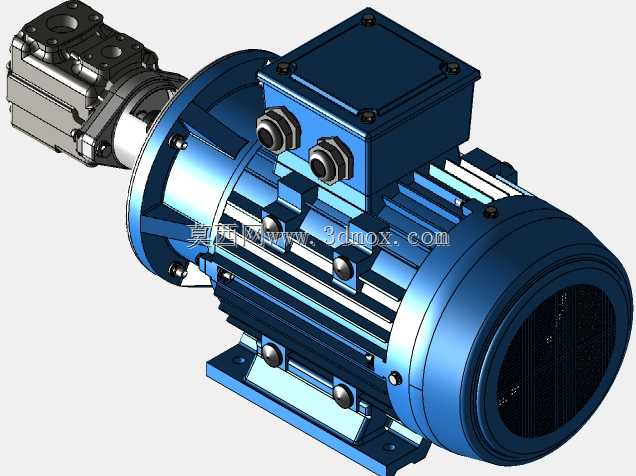

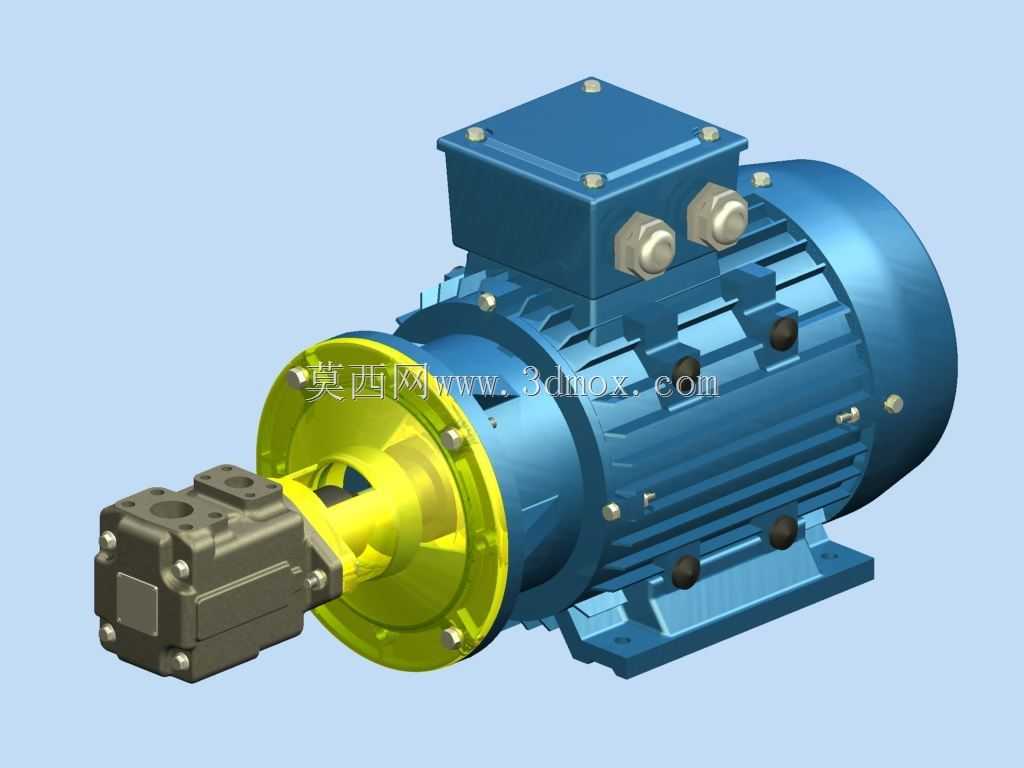

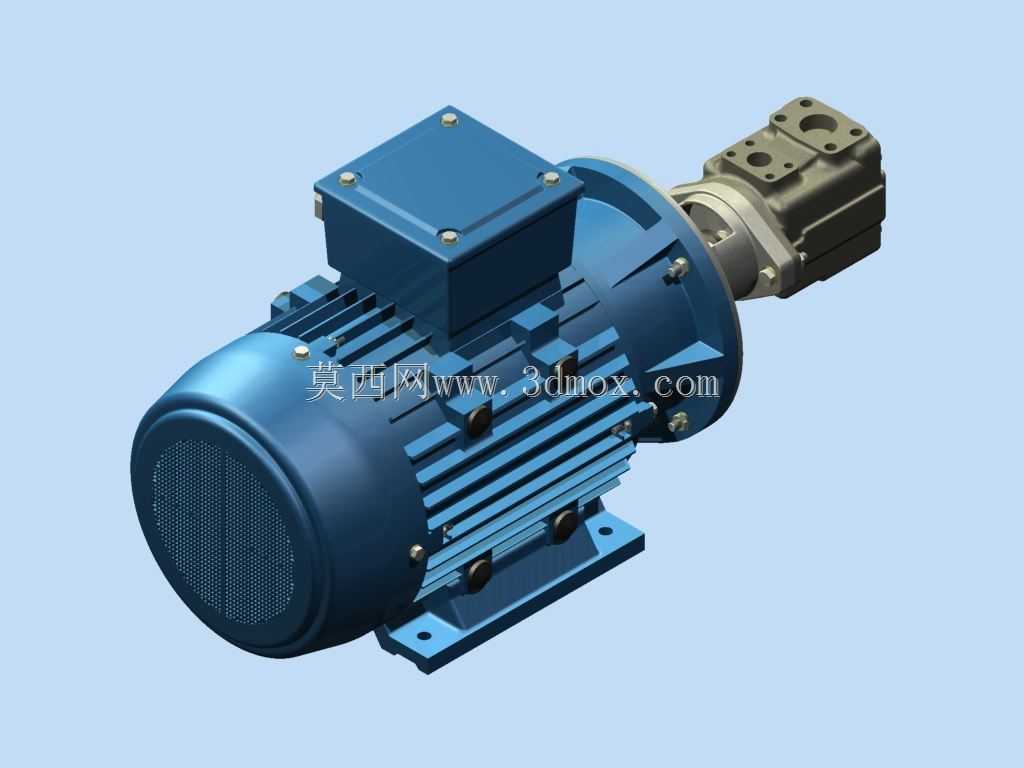

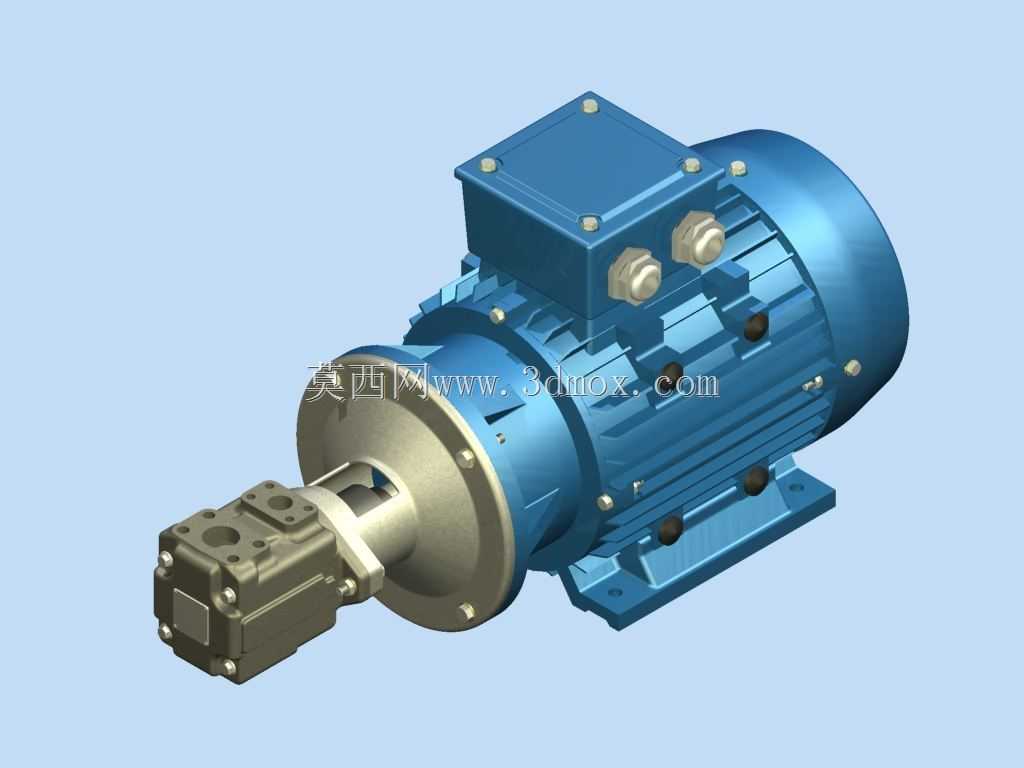

HOF25HVQ液压泵配套电机组结构

这套HOF25HVQ液压动力单元，是液压传动系统里的核心动力输出部件，广泛应用在中小型液压机床、工程机械辅助液压回路、自动化生产线液压工装、仓储物流升降设备、小型注塑机辅助油路这类需要稳定液压动力输出的场景中，承担着将电动机的旋转机械能转化为液压油压力能的核心作用，为整套液压系统提供符合压力与流量要求的压力油源，驱动液压缸、液压马达等终端执行元件完成直线伸缩、旋转摆动等指定动作。

从功能特性来看，该泵组采用定量齿轮泵结构搭配标准三相异步电动机，齿轮泵本身具备结构紧凑、自吸能力强、对油液清洁度敏感度相对较低、运行稳定可靠的特点，适配常规矿物液压油工作介质，能够在额定工况下持续输出稳定压力与流量，满足中低压液压回路的动力需求；配套的电动机采用B35型铸铝壳体，这种安装形式的电机既可以通过底脚完成卧式安装固定，也可以通过前端法兰实现对接安装，适配不同设备的安装空间需求，铸铝壳体本身散热效率更高、重量更轻，能够在长时间连续运行工况下保持合理的工作温度，降低过热故障的发生概率。

在设计思路上，整套泵组采用泵与电机直连的集成化设计，通过钟形罩连接法兰实现泵与电机轴的精准对中，省去了额外的联轴器传动环节，既缩小了整套动力单元的整体占用空间，也减少了传动过程中的能量损耗与振动噪音，同时避免了联轴器安装对中偏差带来的轴封磨损、轴承过早损坏等问题；泵体的进出油口采用标准通用接口尺寸，能够快速对接常规液压管路，电机接线盒设置在机身上方，方便现场布线接线，机身的散热筋结构顺着电机轴向布置，配合电机尾部的散热风叶，能够在电机运转时形成顺畅的散热风道，带走电机运行产生的热量。

从安装边界来看，整套泵组的安装基准为电机底部的四个安装脚孔，安装时需要保证安装基面的平面度符合要求，避免安装时产生额外的装配应力导致泵轴与电机轴别劲；前端泵体的伸出长度、进出油口的朝向都预留了足够的管路操作空间，钟形罩的连接尺寸符合通用液压泵组的安装标准，能够适配同规格的其他型号液压泵替换，电机的轴伸尺寸、法兰止口尺寸都遵循通用工业标准，在维护更换配件时无需额外定制加工，能够大幅降低现场维护的成本与停机时间。整套结构在设计时充分考虑了工业现场的实际使用需求，兼顾了运行可靠性、安装便捷性与维护便利性，能够适配多数常规工业液压场景的使用要求。
