汽车发动机涡轮增压器泵体结构设计

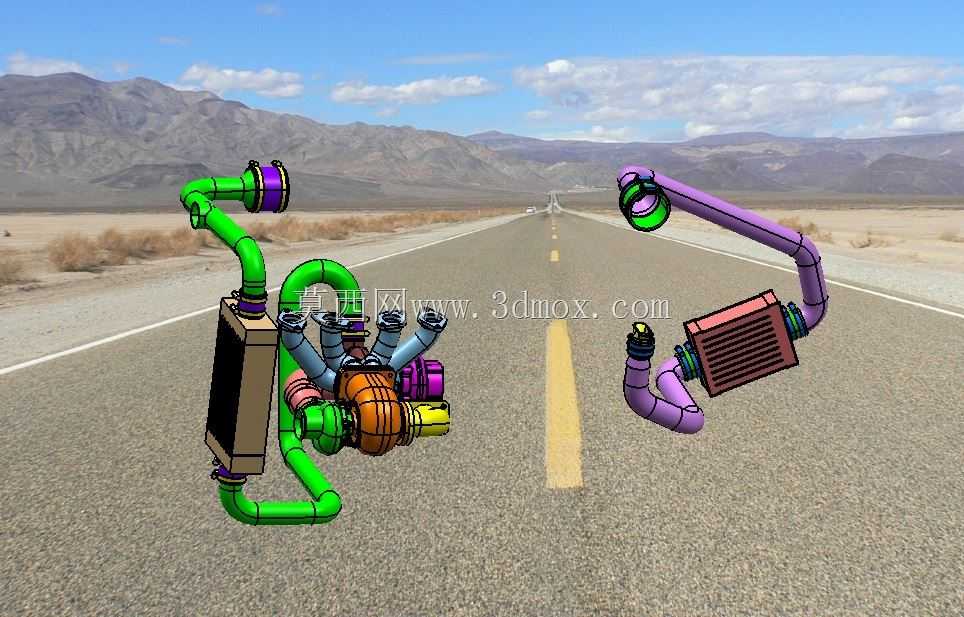

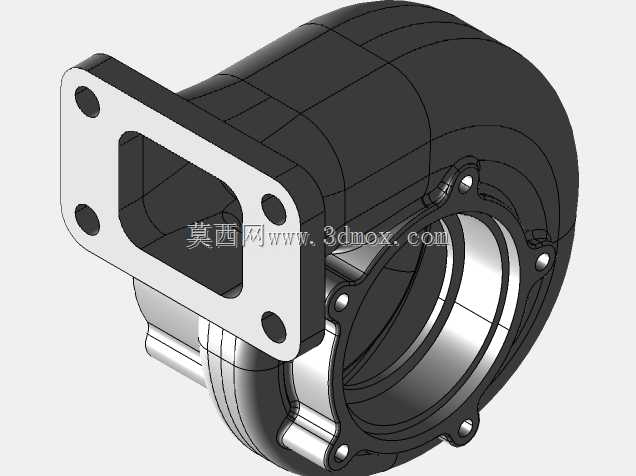

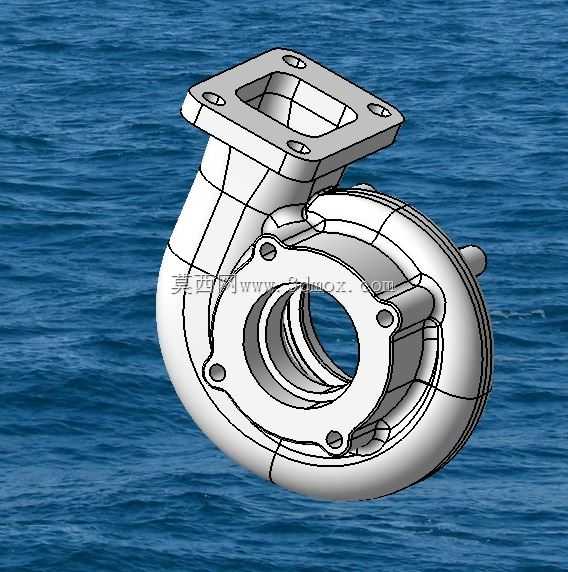

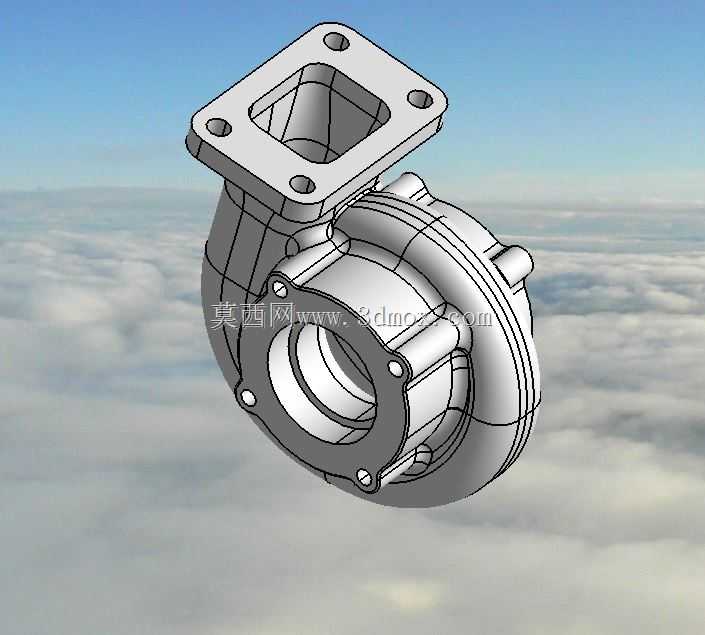

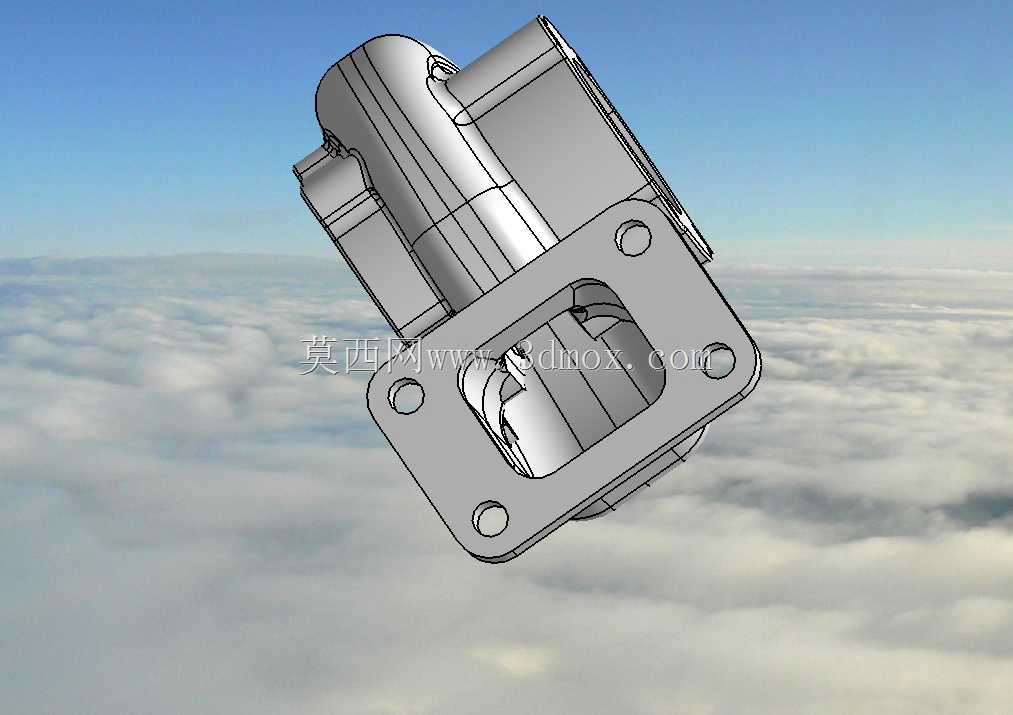

该模型为汽车动力系统配套的涡轮增压器泵体结构，主要应用于乘用车辆、商用车辆的内燃发动机进气增压场景，是废气涡轮增压系统的核心承载壳体部件，实际运行中承担着容纳涡轮叶轮、压气机叶轮，构建密闭气流通道，衔接发动机排气端、进气歧管以及外围润滑冷却管路的核心作用，能够为发动机进气压缩过程提供稳定的结构支撑，保障增压气流按照设计路径完成动能与压力的转换，最终实现发动机进气效率提升、燃油燃烧充分性优化、动力输出上限增强的效果。从功能特性来看，该泵体采用蜗壳式流道设计，内部流道顺着叶轮旋转方向做渐扩式曲面过渡，能够最大程度降低气流在壳体内的沿程阻力与局部涡流损耗，减少增压过程中的压力损失；壳体上集成的方形法兰接口用于对接发动机排气侧来流通道，圆形法兰接口用于对接压气机出气端通往进气歧管的管路，法兰面均预留了均匀分布的螺栓安装孔位，可保障连接后的密封性能，避免高压气体泄漏影响增压效率；壳体侧面的凸台结构用于配套安装轴承座、密封组件以及润滑油路接口，能够为高速旋转的涡轮轴提供稳定的安装定位，同时适配润滑介质的进出通路，保障高速运转工况下的部件润滑与散热需求。在设计思路层面，该泵体整体采用等强度壁厚设计，在气流压力较高的蜗舌区域、法兰连接区域做了局部加厚处理，既能够承受发动机排气端带来的高温高压载荷，又能尽可能控制壳体自身重量，符合汽车零部件轻量化的设计方向；内部流道曲面经过顺滑过渡处理，避免出现锐角、台阶等容易引发应力集中或者气流紊流的结构，同时壳体外部的加强筋布局顺着应力传递方向设置，能够在发动机运行产生的振动、热胀冷缩形变下保持结构稳定性，降低长期使用后的开裂、变形风险。从安装边界来看，该泵体的方形进气法兰采用四孔对称布局，安装孔位的中心距、法兰面平面度均匹配主流小排量乘用车涡轮增压器的安装标准，圆形出气法兰的孔径、孔位布局适配常规内径的增压进气软管接口，壳体整体的外部轮廓尺寸充分考虑了发动机舱内的安装空间避让需求，不会与周边的管路、线束、发动机缸体部件产生安装干涉，能够直接适配同系列排量的发动机涡轮增压系统改装、配套生产的结构验证需求，也可作为相关动力部件设计的参考结构使用。
