同轴式二级齿轮减速箱SolidWorks设计模型

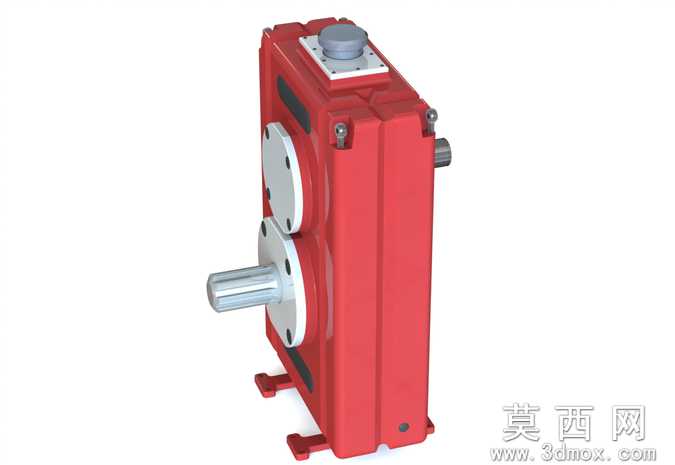

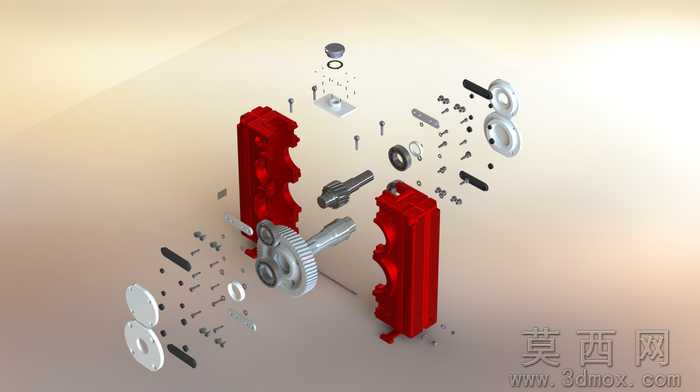

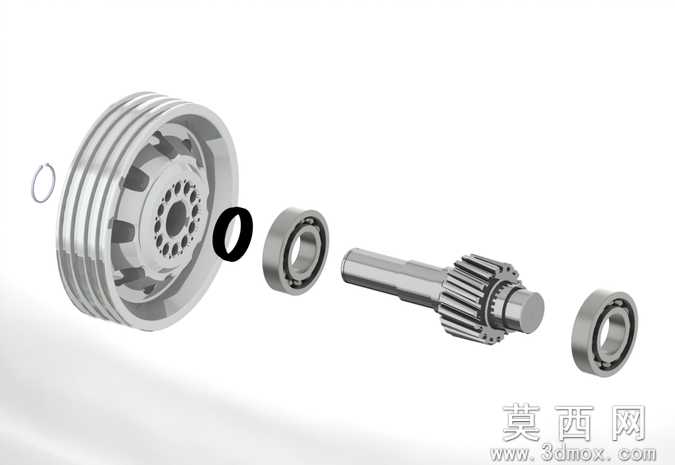

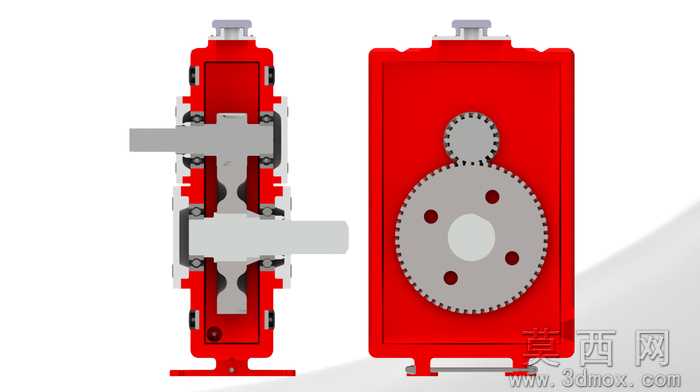

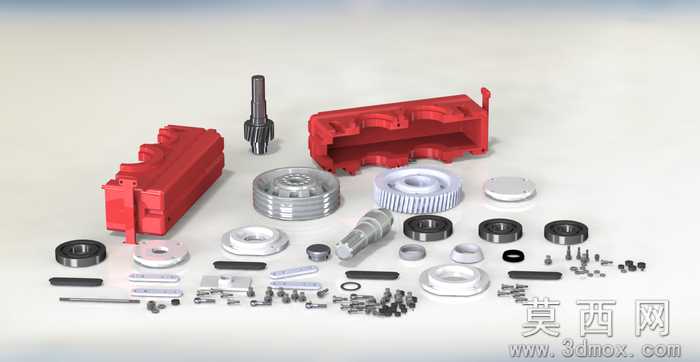

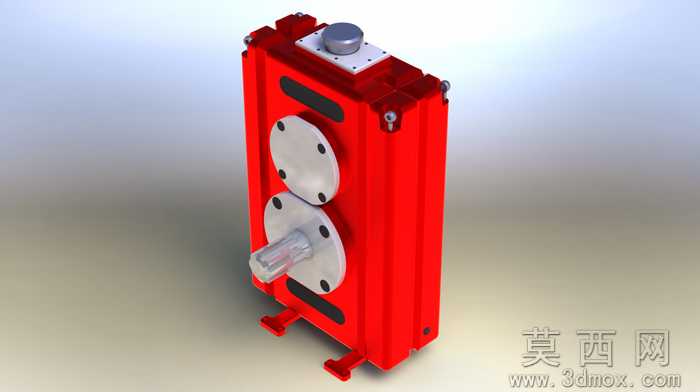

本模型为同轴式二级圆柱齿轮减速箱完整三维设计模型，建模全程基于SolidWorks2011平台完成，建模过程严格遵循机械设计规范，从基础零件建模开始逐步完成整机装配：首先绘制齿轮轴、传动齿轮、箱体、端盖、轴承、密封件、油标、放油螺塞等全部独立零件，绘制齿轮时通过参数化方程式定义模数、齿数、压力角、齿宽等核心参数，保证渐开线齿形的啮合精度，箱体建模时同步完成安装脚、轴承座孔、观察窗、油位检测孔等结构的细节设计，所有零件建模完成后通过同轴配合、齿轮啮合配合、端面贴合配合等约束完成总装配，全程校验零件间的干涉情况，确保装配关系准确无错配。参数设计层面，模型严格匹配二级减速的传动比分配逻辑，高速级与低速级齿轮参数经过合理匹配，输入输出轴采用同轴布局，轴段直径、轴承选型、键槽尺寸均符合通用机械设计标准，箱体壁厚、加强筋结构满足传动过程的刚度与强度要求，可直接用于参数修改适配不同功率、传动比的减速箱设计需求。渲染表现层面，模型通过SolidWorks内置的PhotoView360插件完成渲染，箱体采用红色铸铁质感材质，还原铸造箱体的哑光金属质感，齿轮与传动轴采用抛光钢材材质，呈现金属加工面的光泽效果，端盖连接螺栓、密封件等细节零件也匹配了对应的金属与橡胶材质，渲染光影自然，结构层次清晰，可直观展示减速箱内部的齿轮啮合布局与整体外观结构。结构原理上，该减速箱为二级圆柱齿轮减速结构，动力从输入轴传入后，经过高速级小齿轮与大齿轮的啮合完成第一级减速，再通过中间轴传递至低速级齿轮副完成第二级减速，最终从同轴布置的输出轴输出低转速大扭矩动力，箱体内腔设计有储油结构可实现齿轮的飞溅润滑，端盖处的密封结构可防止润滑油泄漏与外界杂质进入，安装脚的设计可直接将减速箱固定在设备机架上，整体结构紧凑传动效率高。软件兼容层面，模型原生为SolidWorks2011格式，同时导出了STEP、IGES、STL等通用三维格式，可兼容UG、Pro/E、Catia等主流三维设计软件打开编辑，STL格式可直接用于3D打印验证模型结构，不同格式文件均保留了完整的装配结构与零件特征，方便不同软件使用场景的需求。研发教学应用层面，该模型可作为机械设计课程中齿轮传动、减速箱设计章节的教学案例，帮助学生理解二级减速箱的结构组成、传动原理与装配关系，也可作为机械研发人员设计同类型减速箱的参考模板，通过修改齿轮参数、箱体尺寸快速衍生出不同规格的减速箱设计方案，同时也可用于机械设备传动系统的虚拟装配仿真、运动干涉检查等研发环节，缩短产品研发周期。
