二级硬齿面减速机三维结构设计模型

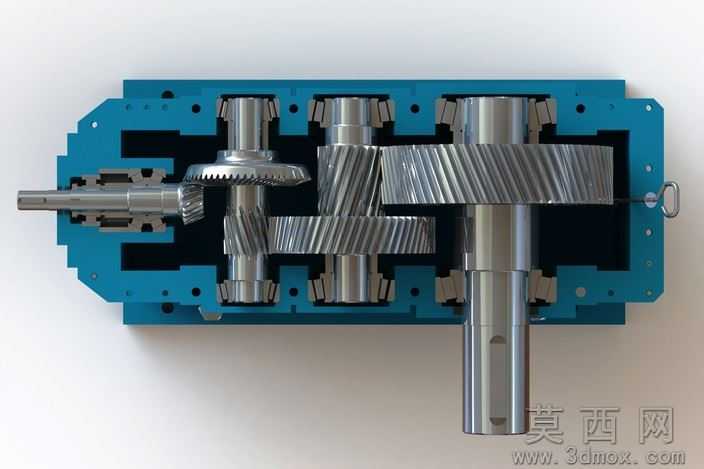

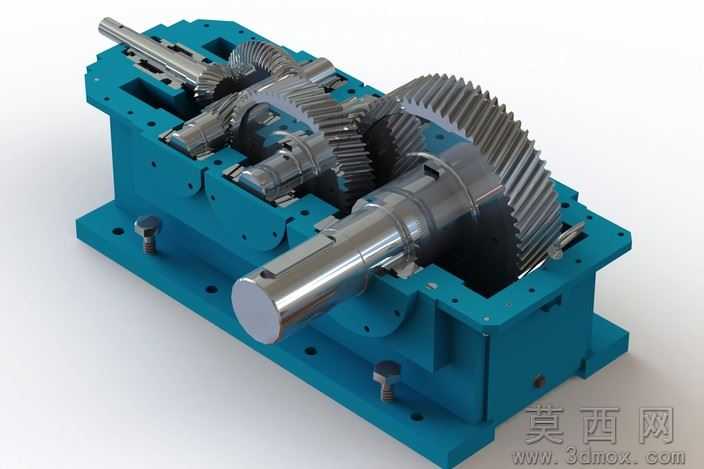

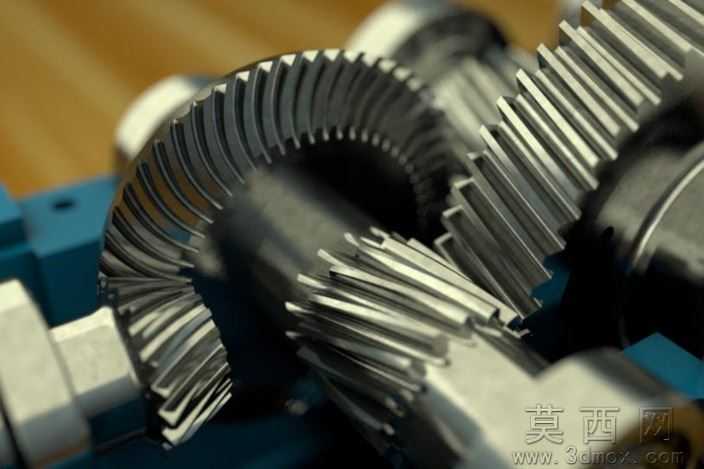

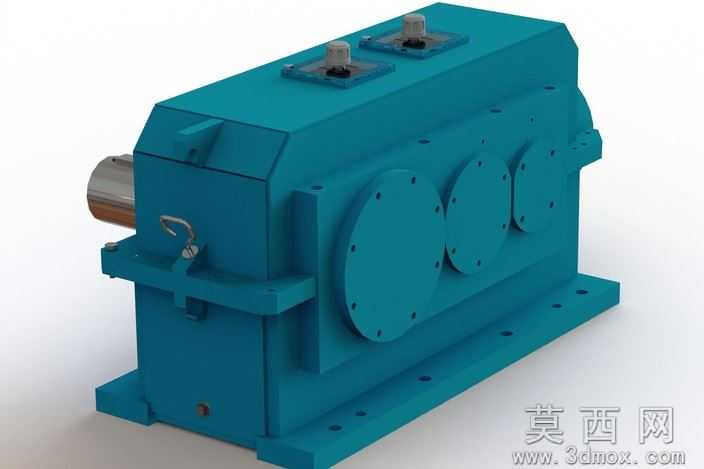

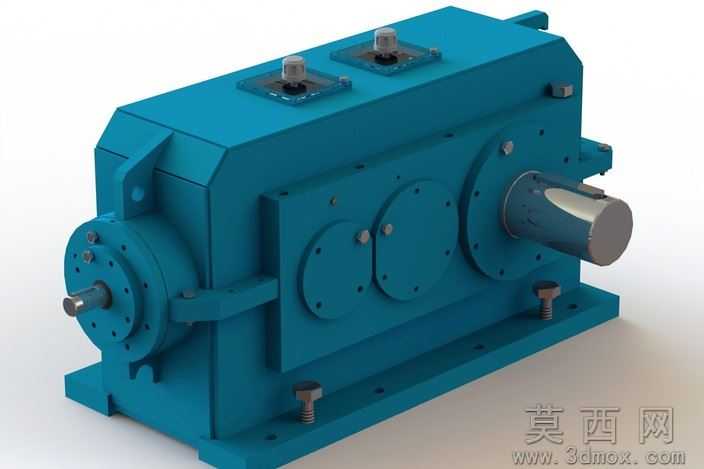

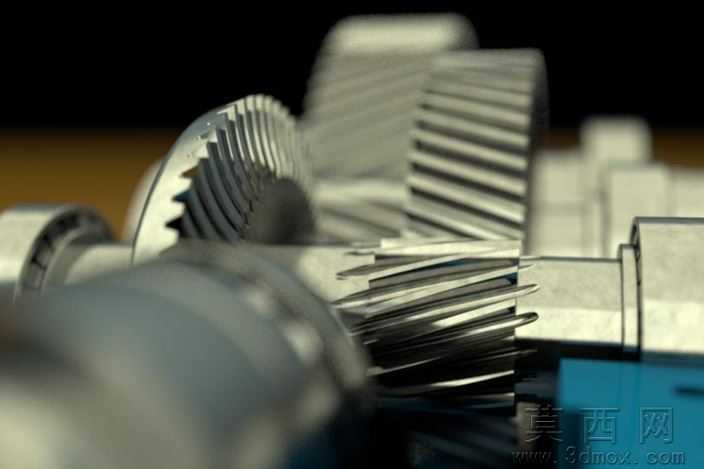

本模型为二级硬齿面圆柱齿轮减速机的完整三维结构设计，建模过程遵循机械设计规范，首先完成传动方案的参数化计算，根据额定传动比、输入功率与输出扭矩要求，确定各级齿轮的模数、齿数、齿宽、螺旋角等核心参数，再依次完成输入轴、中间轴、输出轴的轴段结构设计，匹配对应型号的滚动轴承、定位套筒、端盖、密封件等标准件，最后完成剖分式箱体的结构建模，预留轴承安装孔、定位销孔、螺栓连接孔、油位观察孔与放油孔结构，所有零件均按实际装配约束完成总装，可实现无干涉的传动运动仿真。参数设计层面严格遵循硬齿面减速机的设计标准，齿轮采用渐开线斜齿圆柱齿轮结构，齿面经硬化处理具备高承载能力，各级传动比分配合理，轴系零件的强度、刚度均经过校核，箱体采用铸铁材质的剖分式结构，保证支撑刚度与密封性能，连接螺栓的规格、布置间距均符合机械设计手册要求，可直接用于同规格减速机的设计参考。渲染材质方面，对不同零件匹配了对应真实材质，箱体采用蓝色铸铁喷漆材质，齿轮、轴类零件采用抛光合金钢材质，轴承、螺栓等标准件采用镀锌金属材质，密封件采用橡胶材质，渲染效果清晰区分各部件结构，直观展示内部传动布局。结构原理上，该减速机为二级斜齿轮减速结构，动力从输入轴传入，经第一对啮合斜齿轮完成一级减速后传递至中间轴，再经第二对大传动比斜齿轮啮合完成二级减速，最终从输出轴输出低转速大扭矩，斜齿轮传动具备传动平稳、噪音低、承载能力强的特点，剖分式箱体便于内部零件的装配与后期维护，端盖密封结构可防止润滑油泄漏与外部灰尘进入。软件兼容层面，模型提供CATIAV5原生文件、SolidWorks2012版本文件，同时附带STEP、IGES通用三维格式，可兼容绝大多数主流三维CAD软件，无需额外转换即可直接打开编辑，适配不同设计人员的软件使用习惯。研发教学应用层面，该模型可作为机械设计专业课程设计、毕业设计的参考案例，帮助学习者掌握二级减速机的设计流程、参数计算方法与装配规范，也可作为减速机生产企业的研发参考，用于产品结构优化、性能仿真分析，还可用于机械原理课程的教学演示，直观展示齿轮减速传动的结构与工作原理。
