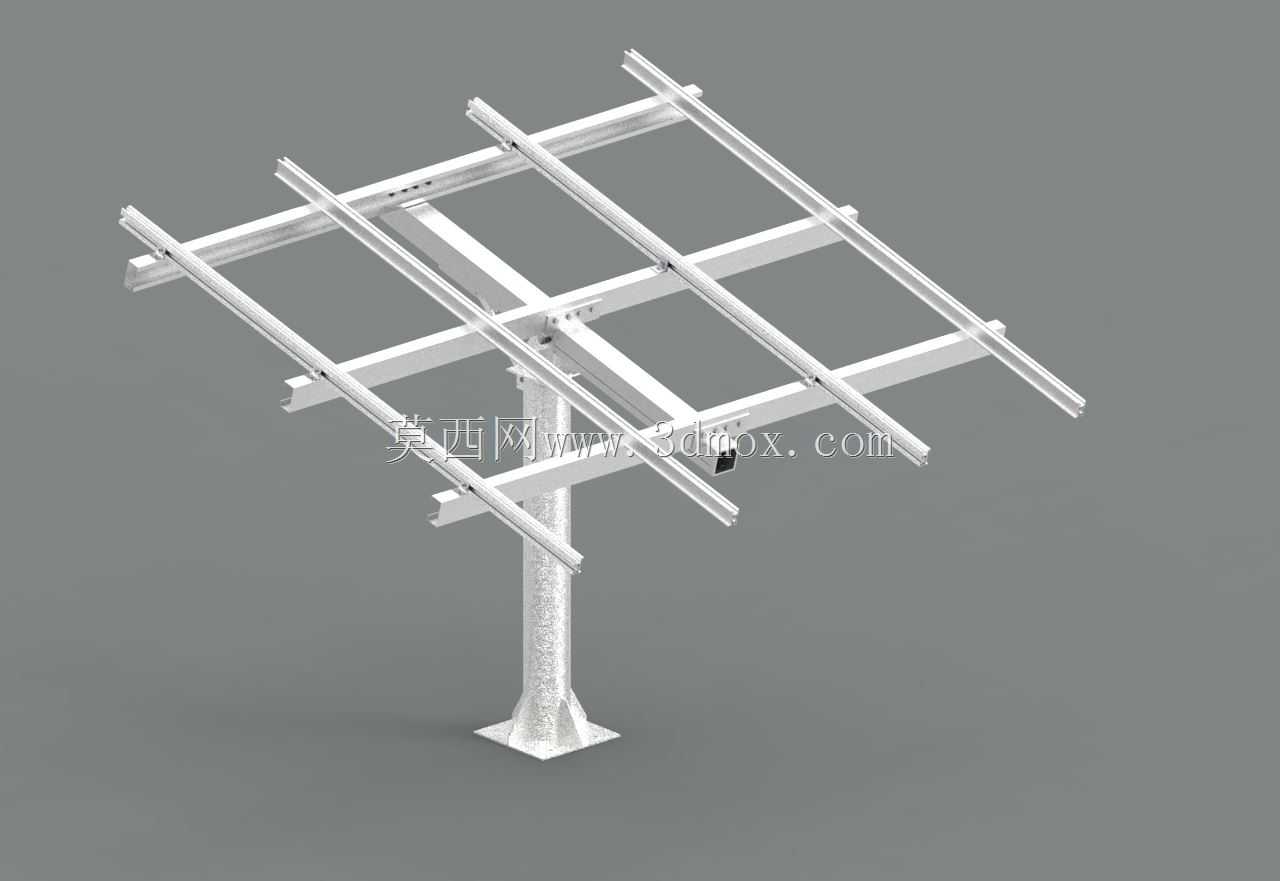

农用光伏组件单立柱支撑安装支架结构

该支撑结构主要面向农光互补类光伏应用场景设计，适配农业种植区域上方的太阳能电池板布设需求，可在不破坏农田耕作层、不影响下方农业生产作业的前提下，完成光伏组件的高位架设，实现土地资源的复合高效利用，既能够满足农作物生长所需的光照、通风及农机通行空间要求，又可通过上方布设的光伏组件完成太阳能到电能的转换，适配农田分散式光伏电站、农业园区配套光伏发电系统的搭建需求。

从实际用途来看，该结构作为太阳能电池板的承载支撑基体，核心作用是为光伏组件提供稳定的安装基准，承受组件自重、自然风载、雨雪荷载等外部作用力，长期维持光伏组件的布设角度与位置精度，保障光伏发电效率的稳定输出。区别于地面固定式密集光伏支架，该结构采用单立柱支撑形式，单根立柱即可承载多块光伏组件的安装载荷，大幅减少了支架基础在农田区域的占地占比，立柱底部采用方形法兰锚固基础，可通过地脚螺栓与混凝土浇筑基座可靠连接，基础开挖范围小，对农田耕作层的破坏程度极低，适配农业区域的施工安装条件。

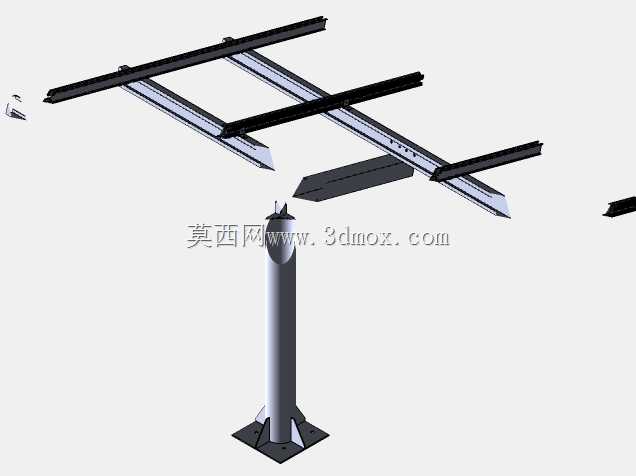

在功能特性上，该支架的上部承载框架采用纵横梁正交排布的结构形式，纵向设置多道平行的组件安装导轨，可适配常规尺寸的晶硅光伏组件安装，导轨上预留的标准化安装槽位可灵活调整组件的固定位置，适配不同排布间距的组件安装需求；横向承载梁与中心立柱采用刚性连接结构，连接节点处设置多组加强筋板，可有效分散上部载荷，避免应力集中导致的结构变形，整体框架的承载冗余量可满足常规户外12级风载、20厘米积雪厚度的荷载要求，适配国内多数农业区域的户外气候条件。

从设计思路来看，该结构优先考虑农业场景的适配性，整体采用单立柱中心支撑的形式，支架下方无多余的斜撑杆件遮挡，立柱周边的耕作空间完全开放，小型农机可顺利在支架下方通行作业，不会对常规的农耕、播种、采收等环节造成阻碍；上部承载框架的尺寸设计匹配常规农用光伏的组件排布密度，单组支架可承载4-6块标准光伏组件，框架的安装高度设置在2.5米以上，既满足下方农作物的生长空间需求，也可避免组件过低被农作物遮挡影响发电效率。在安装边界上，单组支架的横向跨度控制在4米以内，纵向排布长度适配组件尺寸控制在3米左右，立柱底部法兰的安装尺寸预留足够的锚固操作空间，安装时仅需在对应点位浇筑小型混凝土基座即可完成固定，无需大面积平整土地，施工难度低，安装效率高，可快速完成大面积农光互补项目的支架布设。
