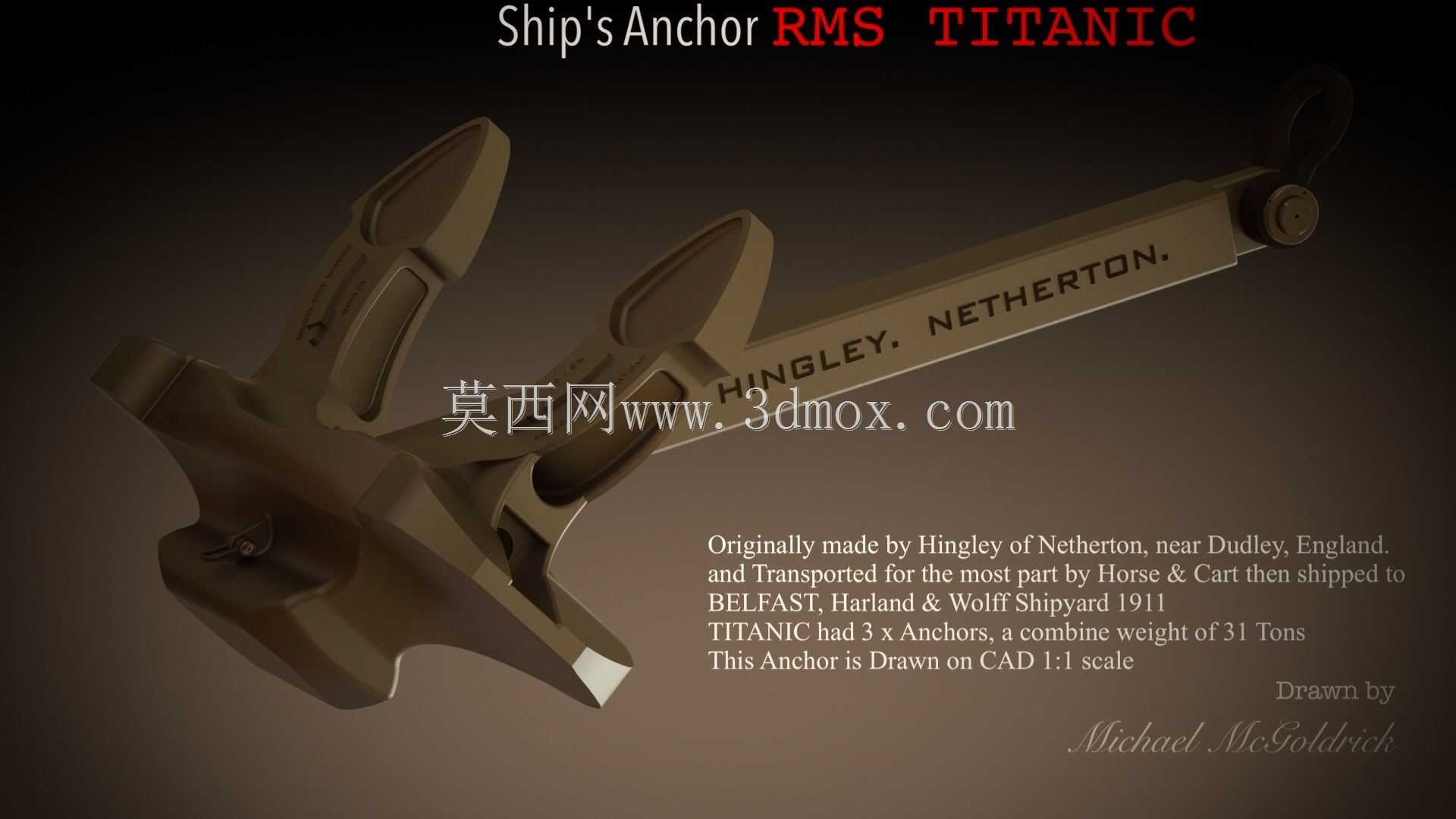

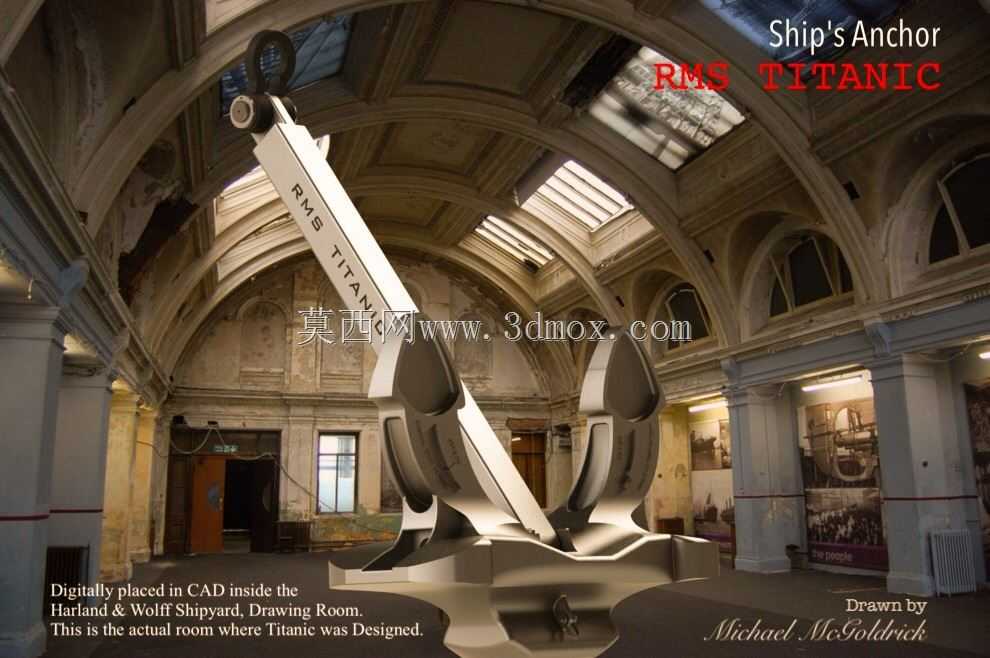

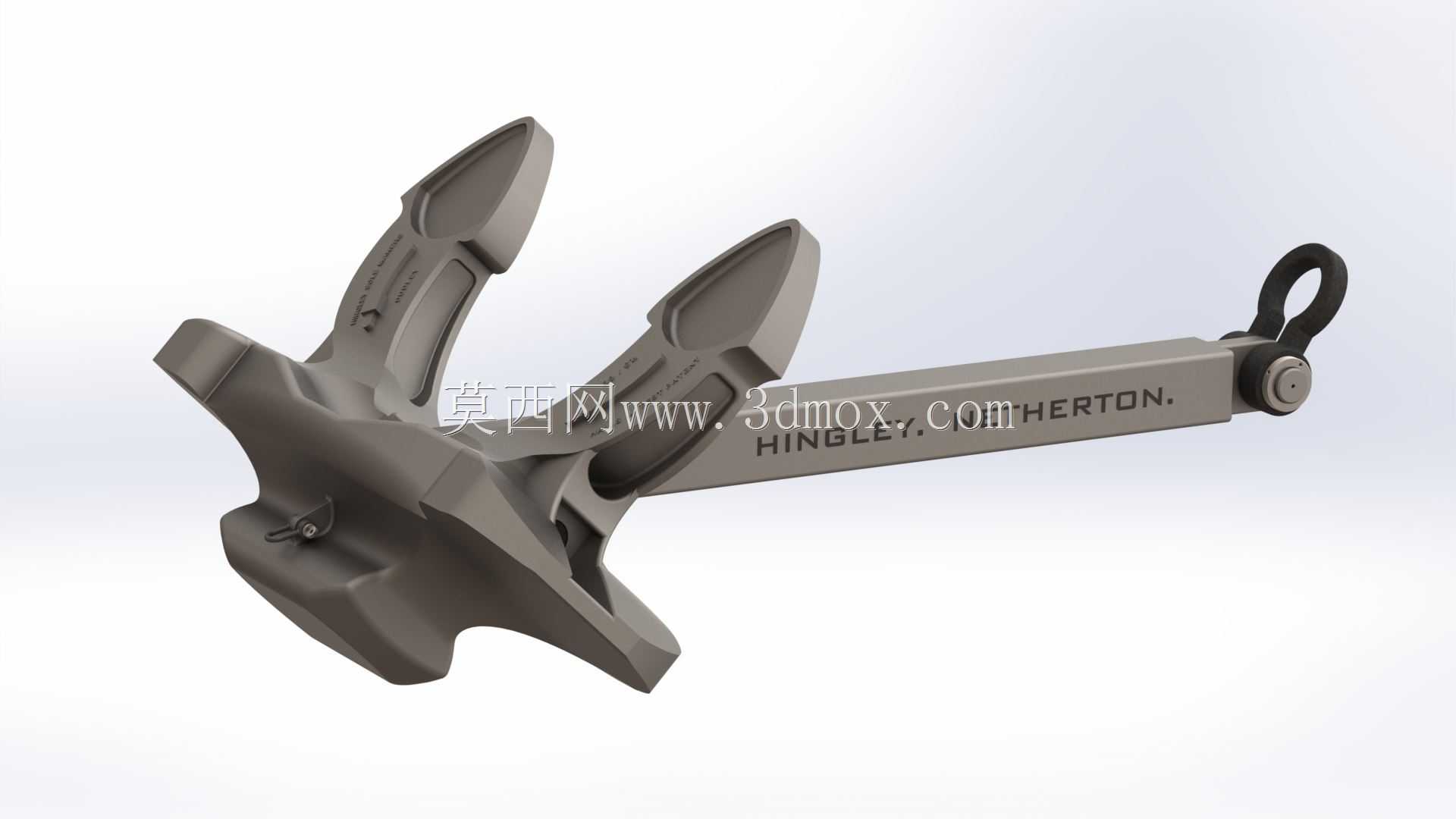

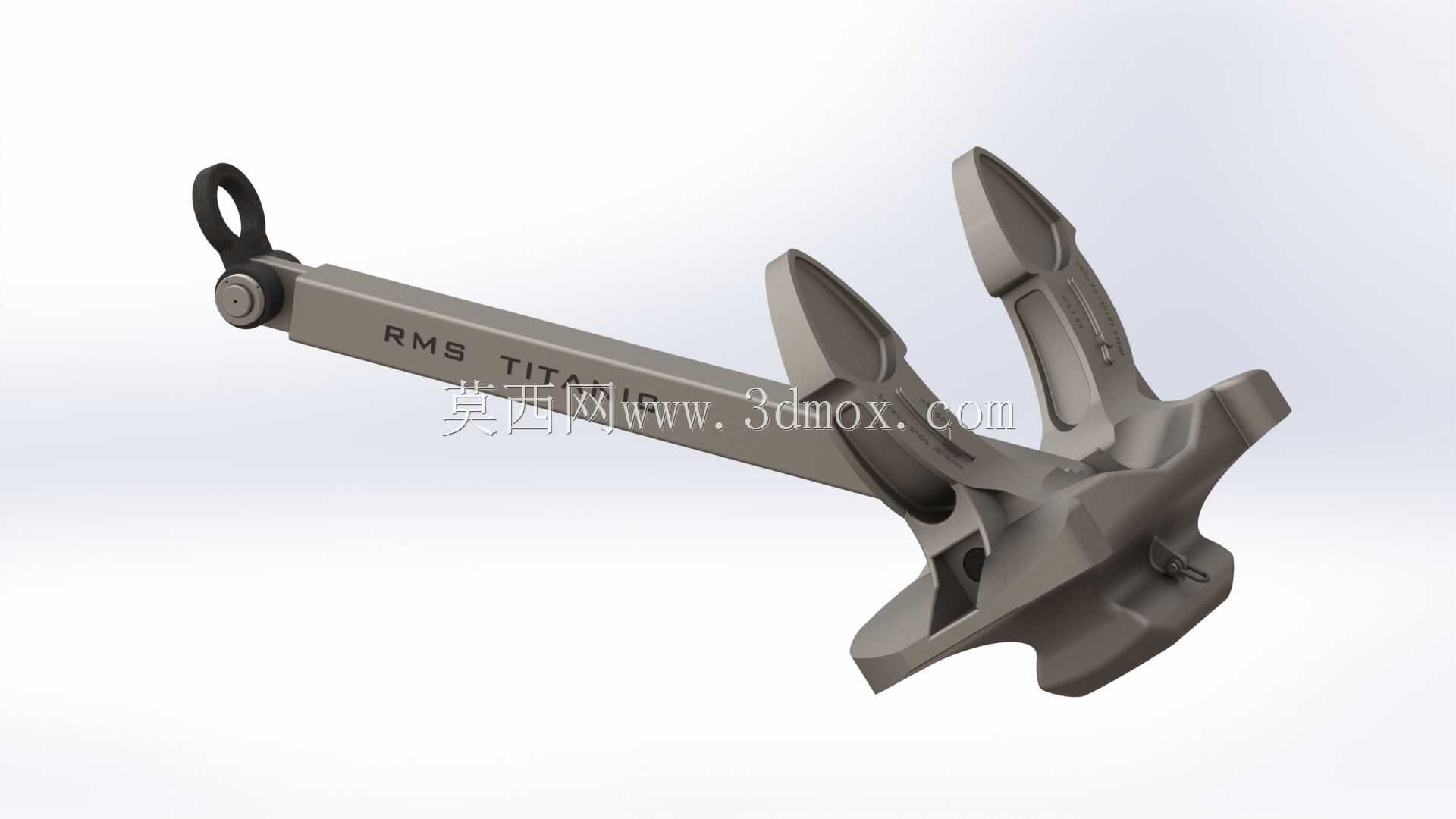

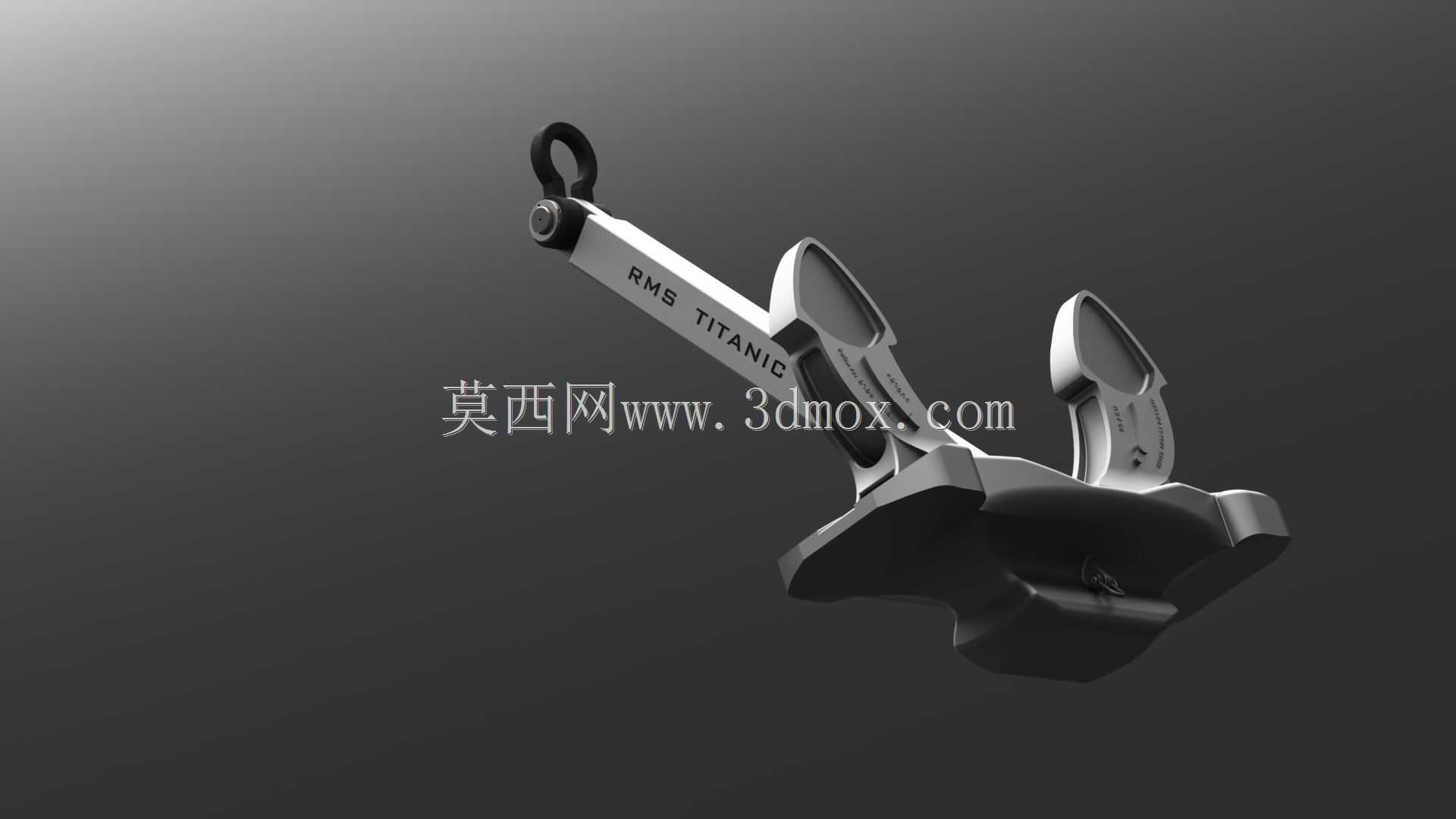

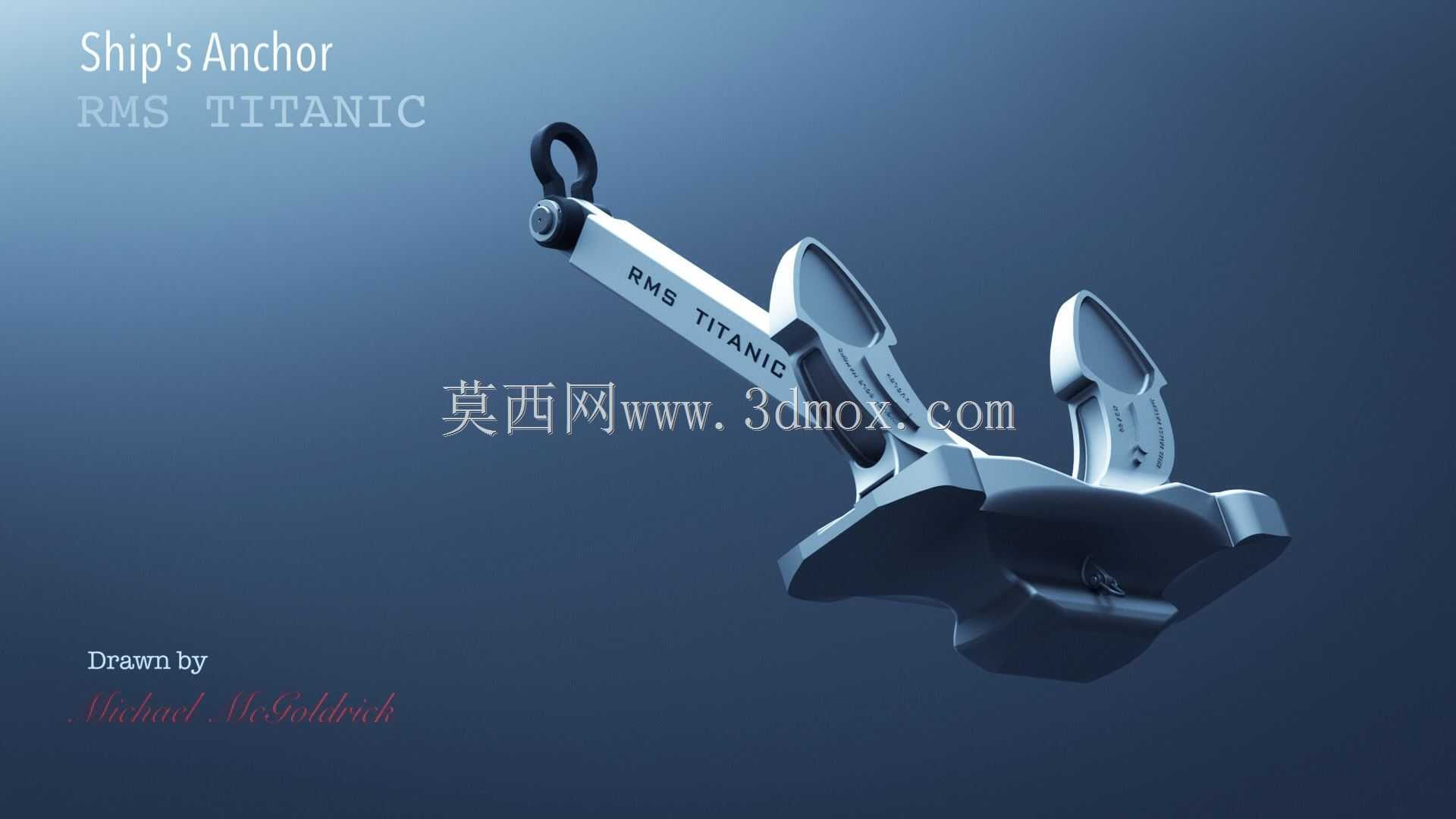

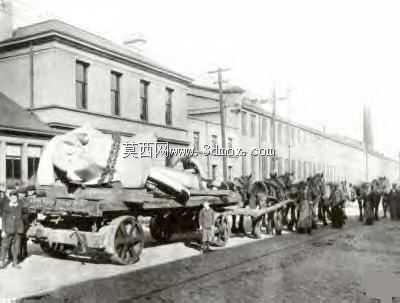

RMS泰坦尼克号霍尔式船用锚结构设计

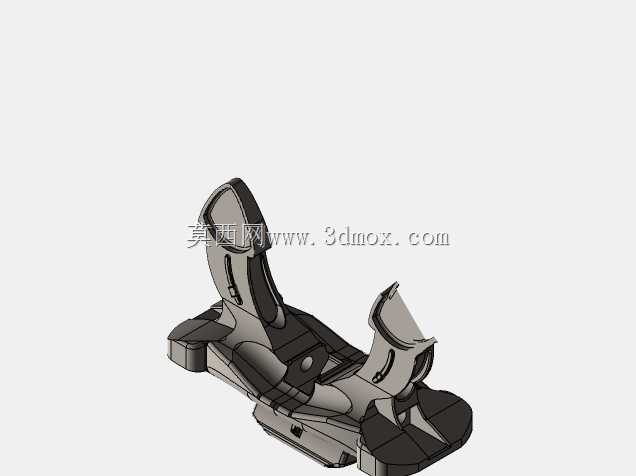

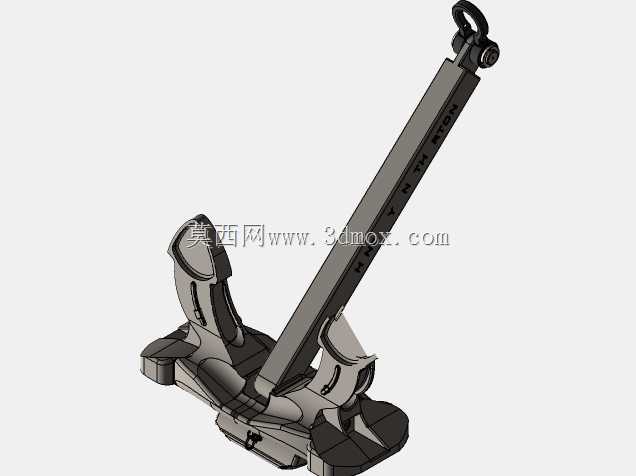

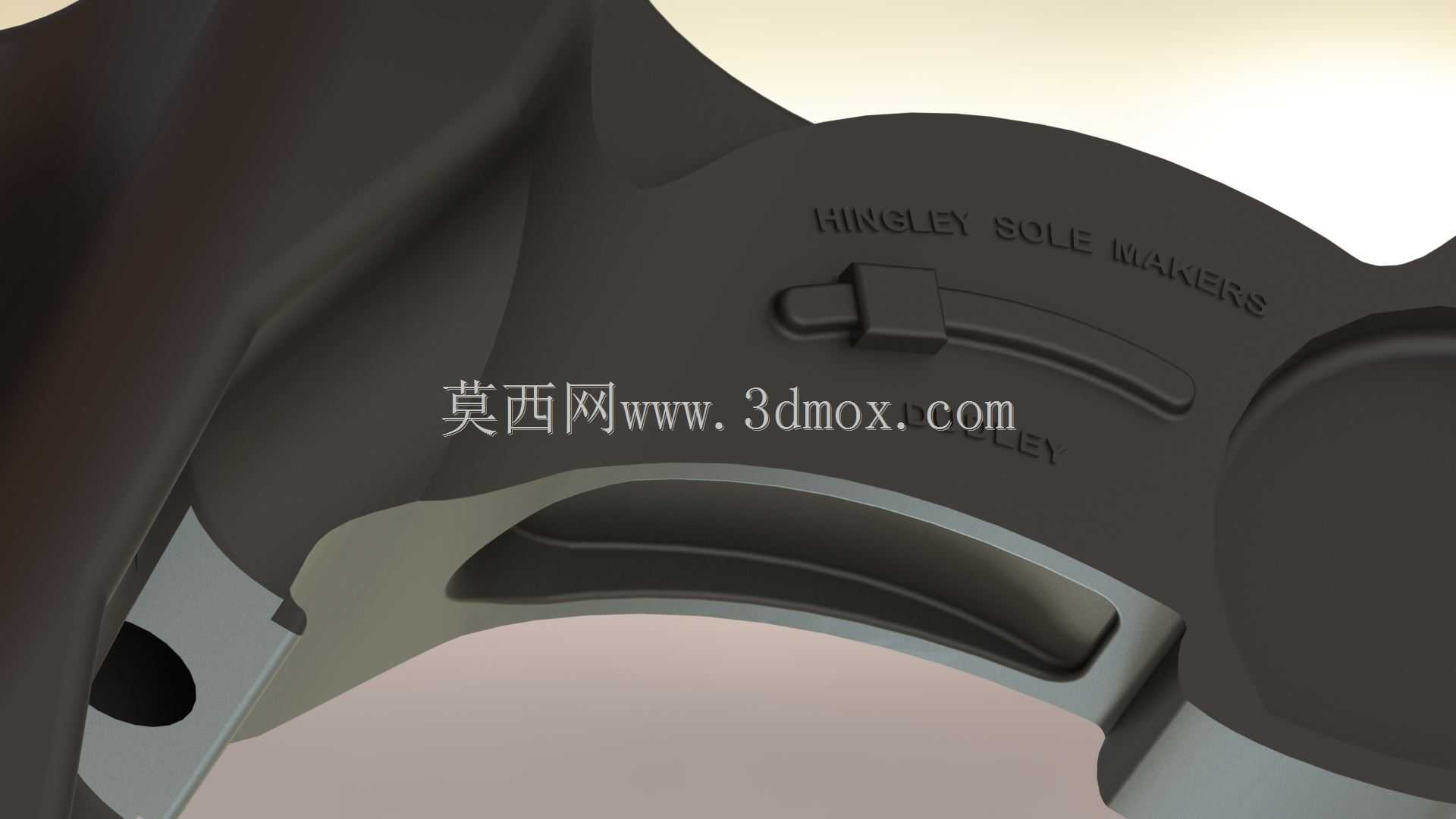

这款船用锚是复刻经典远洋邮轮配套的霍尔型无杆锚结构，主要应用于大型远洋船舶的停泊系泊场景，是船舶锚泊系统的核心受力部件，承担着船舶在锚地停靠、恶劣海况下临时驻留时，抓持海底土层、抵消风流浪涌对船体的冲击载荷、避免船舶走锚漂移的核心作用，适配大吨位远洋客运船舶、货运船舶的艏部锚系安装需求。从功能特性来看，该锚采用无杆双爪对称结构设计，相较于传统有杆锚，其收纳时可以完全贴合船体艏部的锚唇结构，无需额外预留锚杆的收纳空间，能够大幅降低船舶航行时锚具突出船体带来的航行阻力，也能减少锚具与船体外壳的磕碰损伤。锚爪部分采用大曲率圆弧过渡的宽爪面设计，抓持海底时能够快速切入泥沙质地层，在常见的淤泥、细沙、粉质黏土海床条件下，抓重比可以达到4-6倍，能够为大吨位船舶提供足够的驻留抓力，同时锚爪与锚干的铰接结构经过优化，锚爪可以在一定角度范围内灵活转动，在抛锚过程中无论锚以何种姿态接触海床，都能自动调整角度保证至少一个锚爪顺利切入土层，大幅提升抛锚作业的成功率，减少重复起抛锚的作业流程。从设计思路来看，该锚整体采用等强度设计理念，锚干作为主要的拉力传递部件，采用长条形变截面结构，从锚卸扣连接端到锚爪铰接端逐步过渡壁厚，在保证整体抗拉强度的前提下尽可能降低锚体自重，减少锚机的起吊负载；锚爪部分的加强筋结构沿着受力方向布置，能够抵消锚爪抓地时受到的弯折载荷，避免长期受力出现结构变形；锚头处的卸扣连接结构采用销轴铰接设计，既可以保证锚链与锚体之间的灵活转动，抵消锚链随海浪摆动带来的交变载荷，也便于后期锚体磨损后的拆卸更换。从安装边界来看，该锚的锚干长度、锚爪展开宽度均适配大型远洋船舶的锚链筒尺寸，锚卸扣的连接孔径匹配对应规格的锚链端环尺寸，安装时可以直接与现有锚系的锚链、掣链器、锚机结构适配，无需对船体锚系结构做额外改造；锚体整体轮廓在收纳状态下的突出尺寸符合船舶航行的外轮廓要求，不会超出船舷的安全边界，航行过程中不会产生额外的紊流阻力，也不会对停靠码头时的舷侧作业造成干涉。
