短行程迷彩涂装小型液压油缸结构

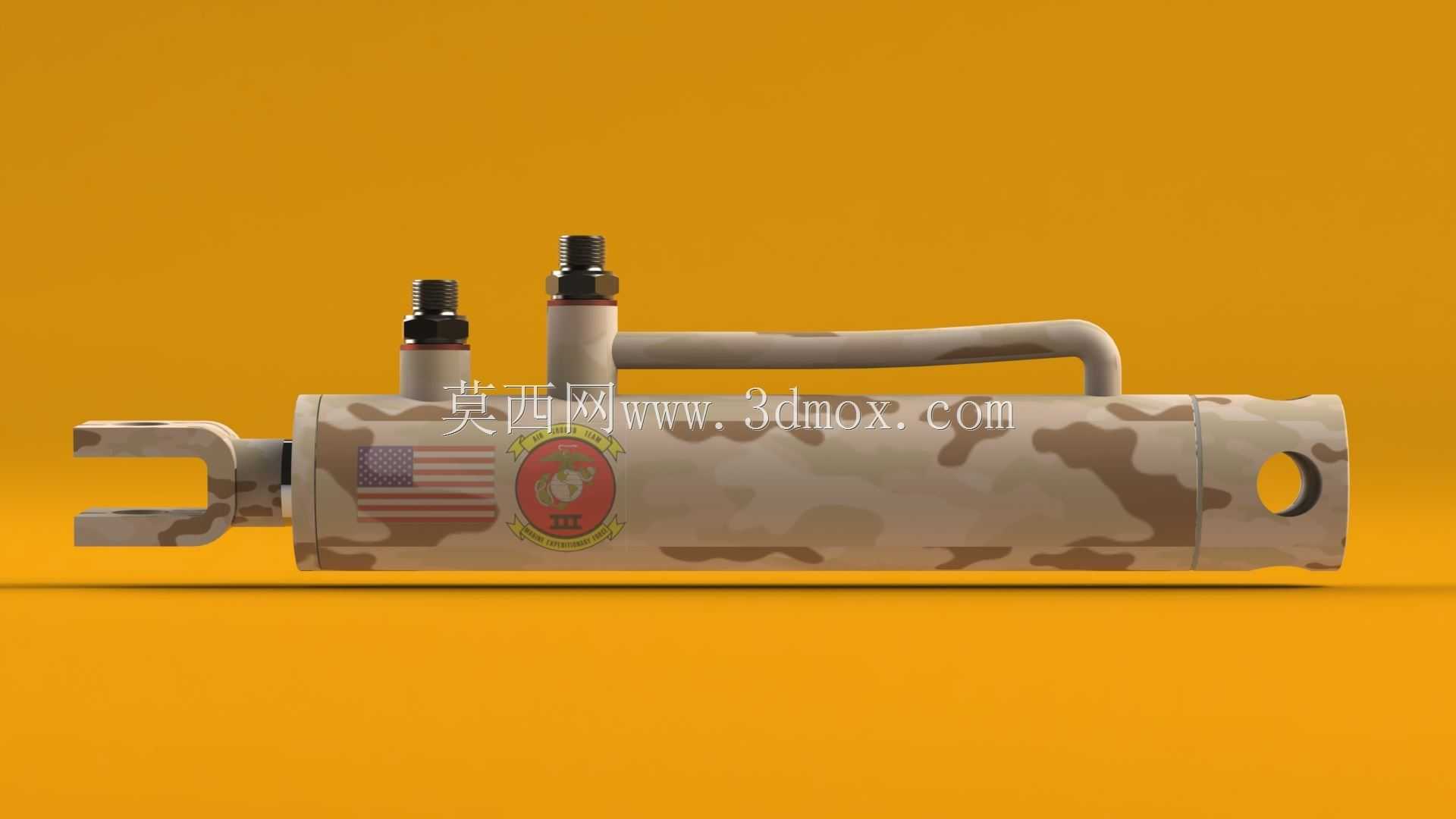

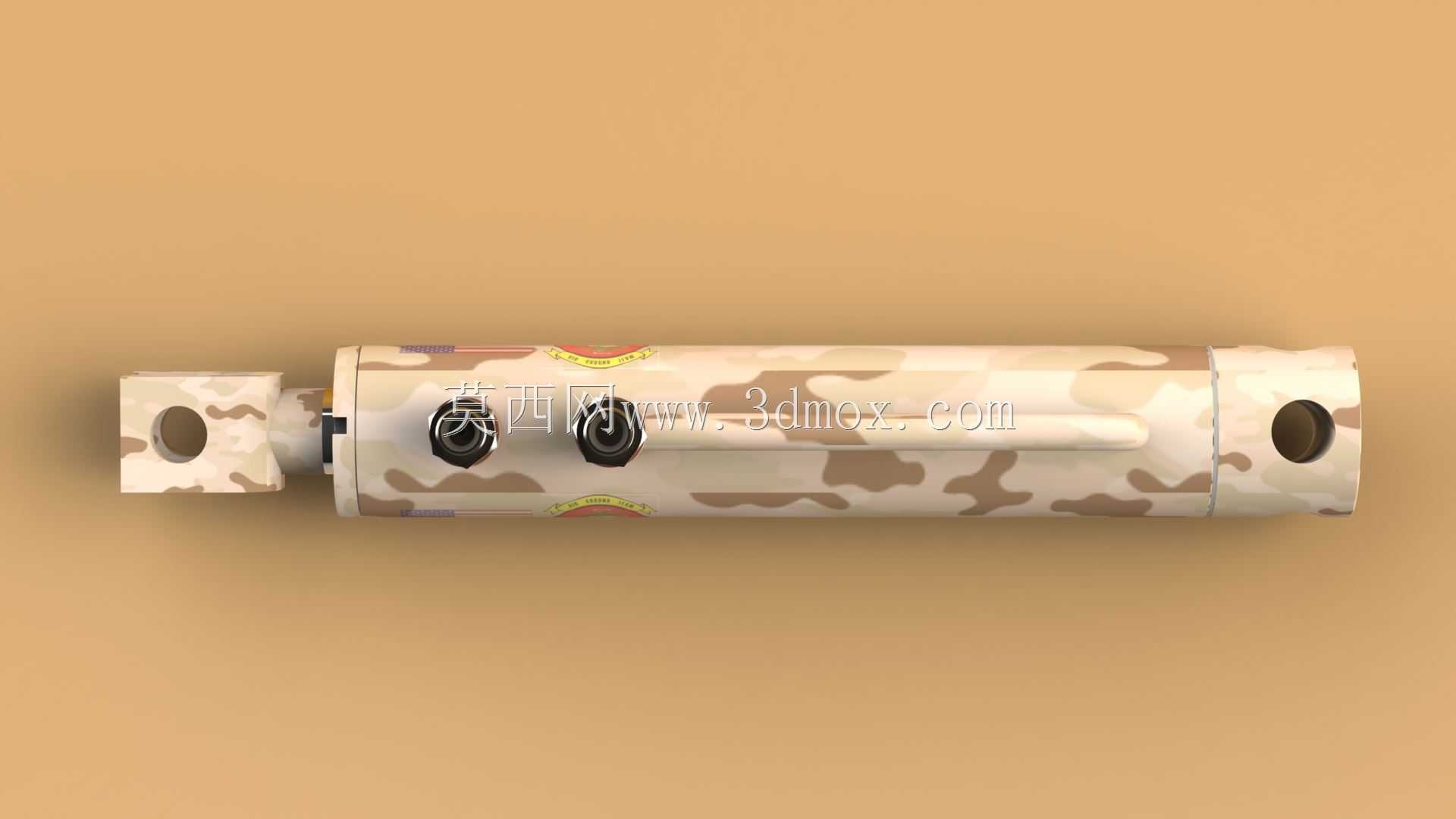

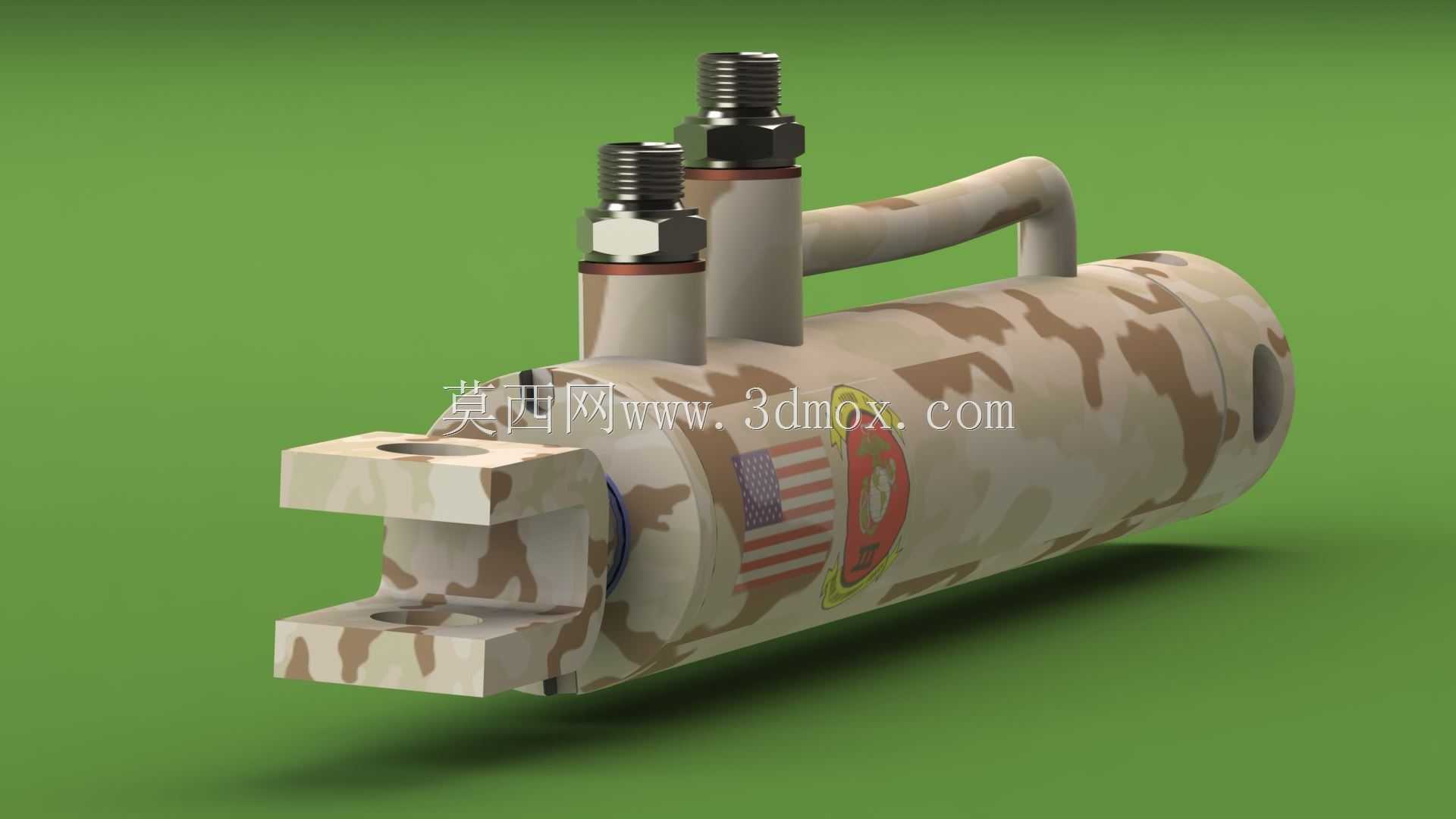

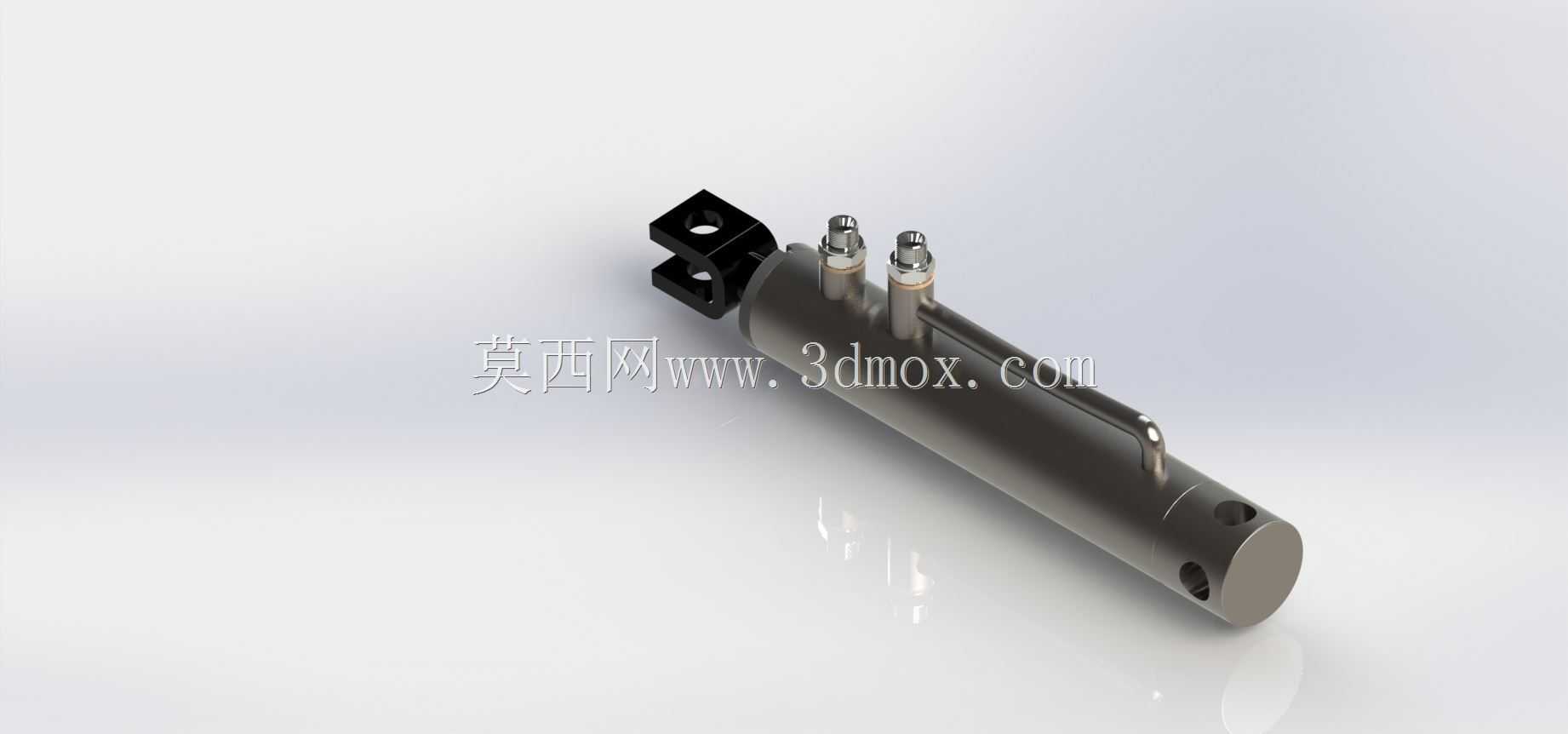

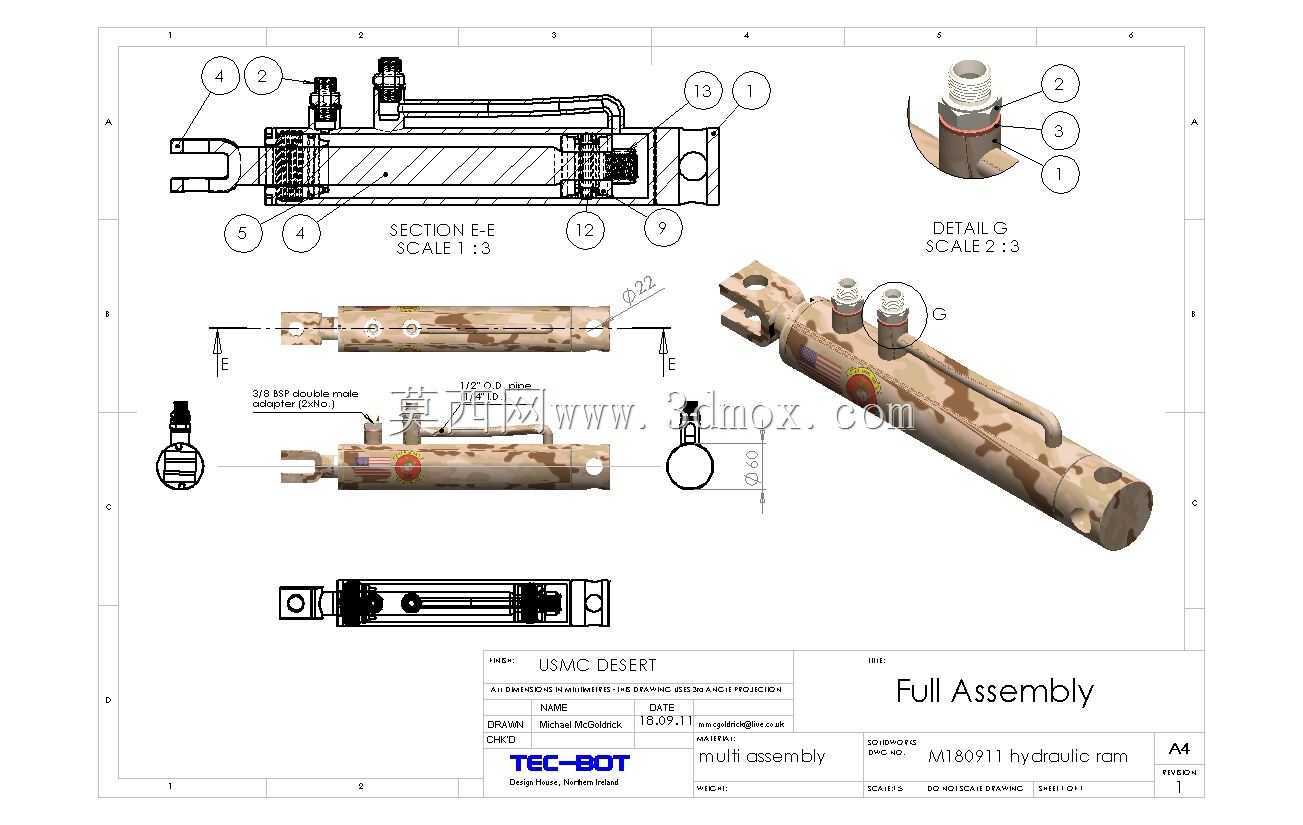

　　这款短型液压油缸的结构设计，最初是面向紧凑安装空间下的直线往复驱动需求做的适配，在户外作业的小型工程机具、便携液压工装、特种改装装备的辅助动作回路里都能找到适配场景，比如小型机具的姿态微调、工装夹具的夹紧松开、户外装备的锁止动作驱动，都需要这类安装尺寸紧凑、输出力稳定的液压执行元件。从结构布局来看，缸体采用一体化筒身设计，两端的连接结构做了差异化处理，一端是叉形耳带销孔的铰接端，用来和被驱动构件做铰接连接，可适配小角度的摆动工况，避免安装对位偏差带来的侧向附加力损伤密封件；另一端是带单安装孔的端盖结构，可配合销轴做缸体端的固定，整体安装边界控制得非常紧凑，相比同行程的标准拉杆油缸，轴向安装长度缩短近三分之一，

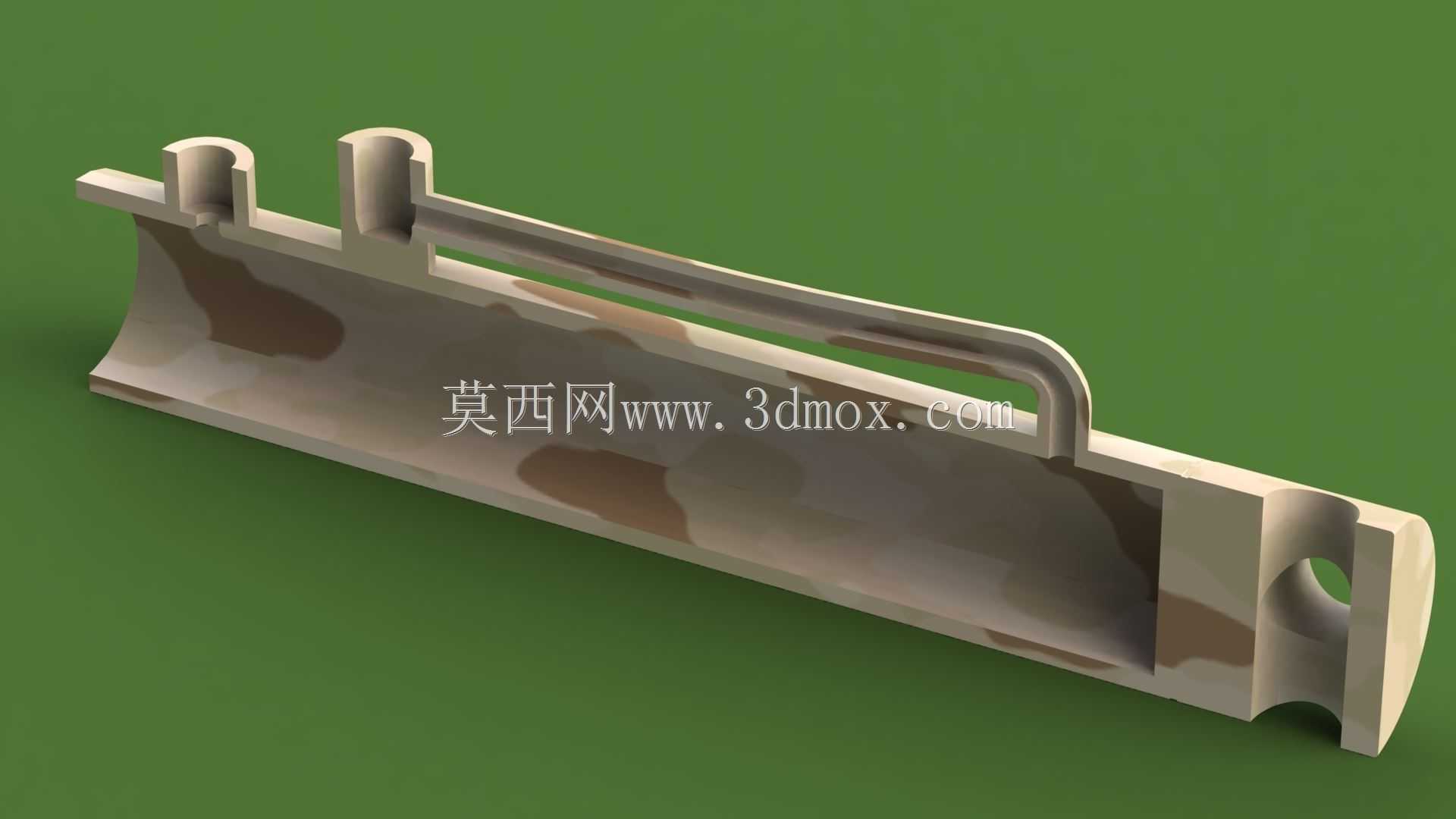

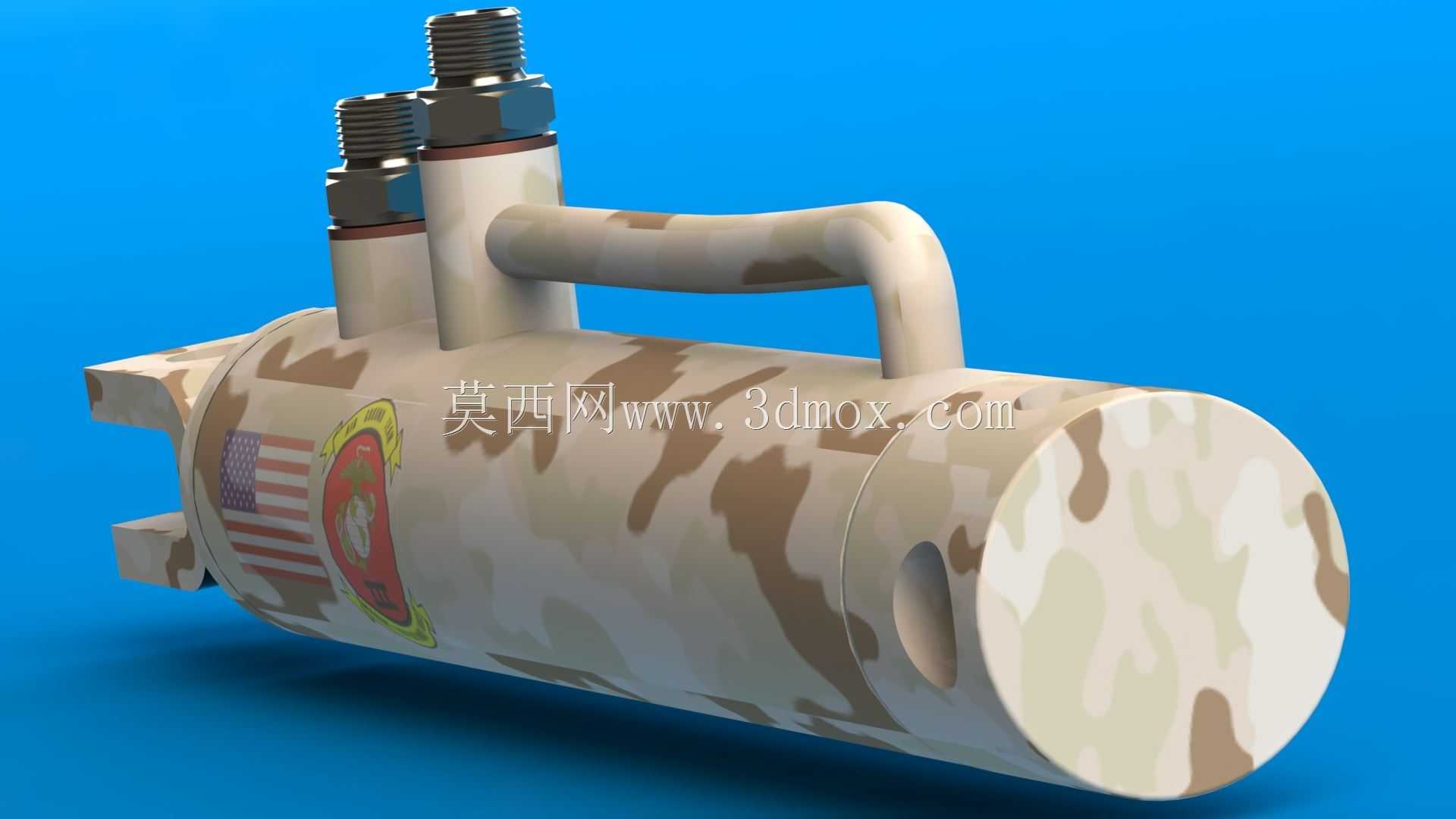

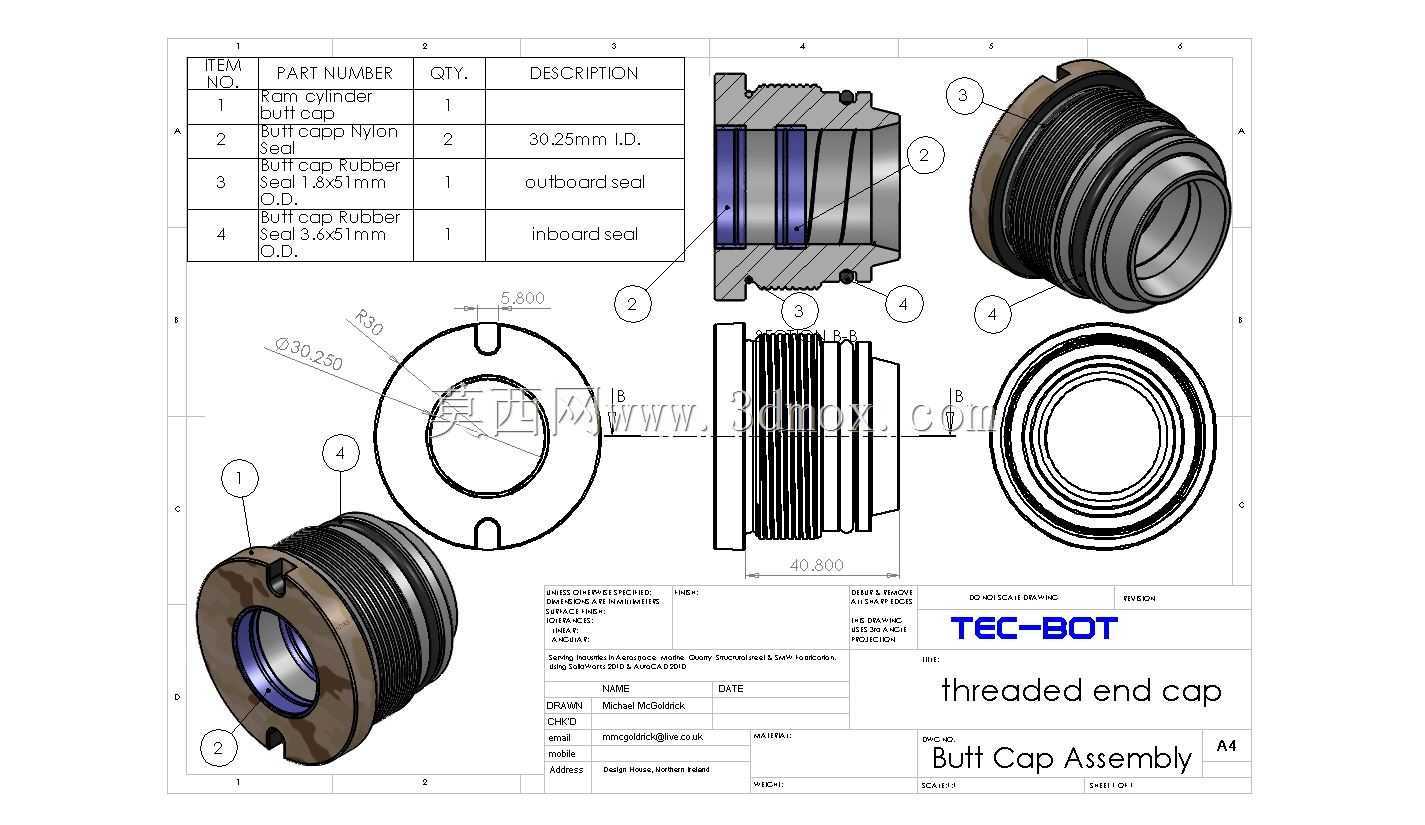

　　能塞进很多常规油缸无法布置的狭窄安装位。油口采用侧置双油嘴布局，两个油口分别对应无杆腔和有杆腔的进出油通路，油口位置做了凸起加强结构，避免外接液压油管安装时的应力直接作用在缸筒焊接位置，同时缸体侧面集成了通油连接管，直接连通两个腔室的控制油道，减少外接管路的布置数量，降低紧凑空间下的管路干涉风险。密封结构的设计上，活塞和缸筒内壁、活塞杆和端盖位置都采用了多道密封组合，既保证高压下的油液密封性能，也能抵御户外工况下的粉尘、泥沙侵入，适配野外作业的复杂使用环境。外表面的迷彩涂装处理，是针对户外特种装备的使用场景做的表面处理，涂层本身也具备一定的防腐蚀、抗磕碰能力，适合在野外露天、多沙尘的工况下长期使用。从功能特性来看，

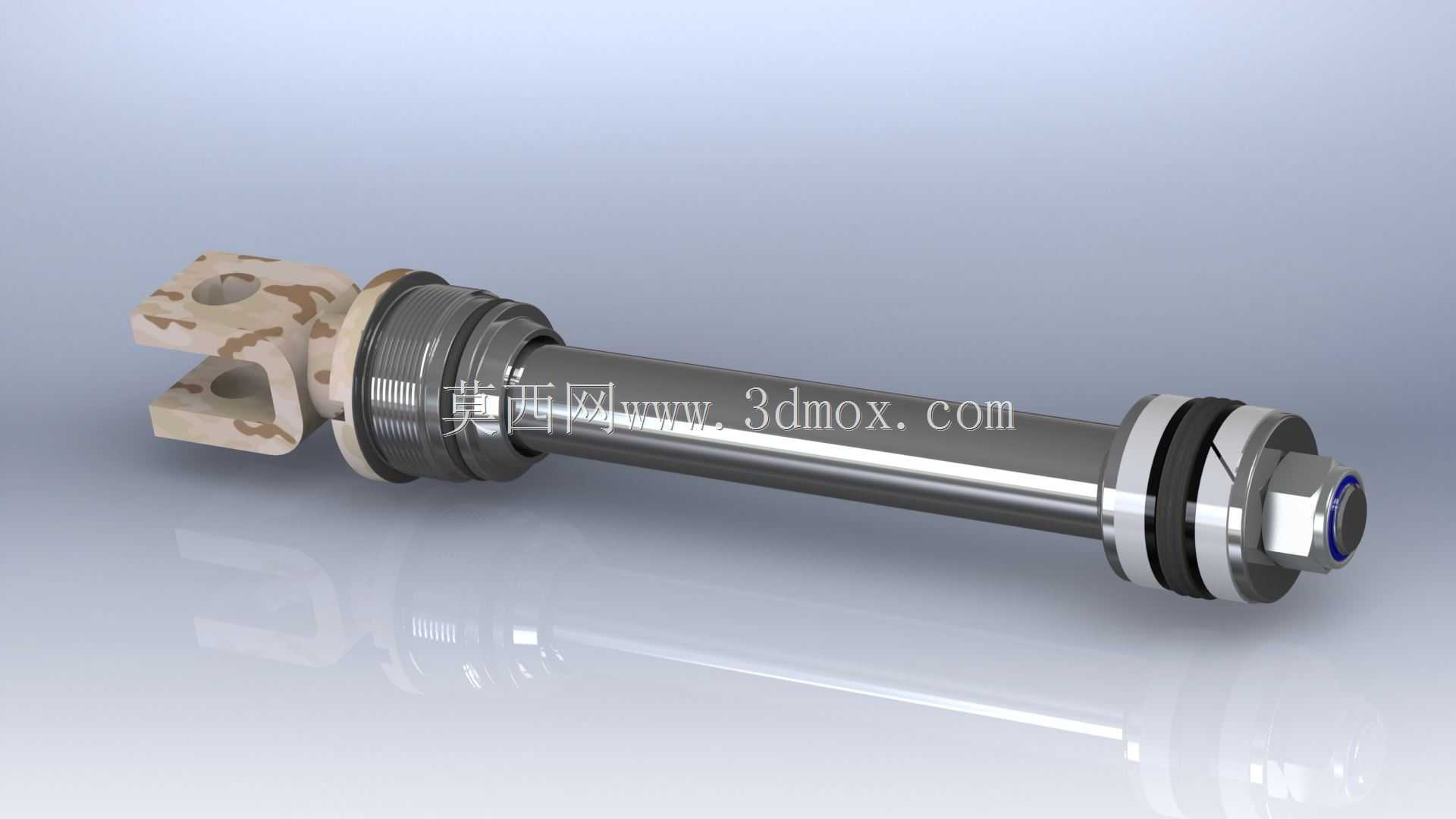

　　这款油缸属于单活塞杆双作用结构，可通过液压油的方向切换实现伸出和缩回的双向驱动，柱塞与活塞的同轴度控制在较高精度范围内，往复动作的爬行风险低，输出力随供油压力线性变化，可通过调整供油压力精准控制输出推力，满足不同负载下的驱动需求。在做三维建模的时候，所有安装孔位的尺寸、油口的螺纹规格、铰接端的配合间隙都按照实际加工公差做了还原，既可以直接用来做设备布局的干涉检查，也能作为同类紧凑油缸设计的参考原型，结构上没有冗余的设计部件，所有结构都服务于紧凑安装、稳定输出的核心需求，没有为了外观额外增加无效结构，每一处凸起和连接结构都对应实际的功能需求，比如油口的加高结构是为了预留油管接头的扳手操作空间，缸体表面的标识区域是预留的铭牌安装位，两端的倒角处理是为了安装时避免刮伤密封件，整体设计完全围绕工程实际使用需求展开。
