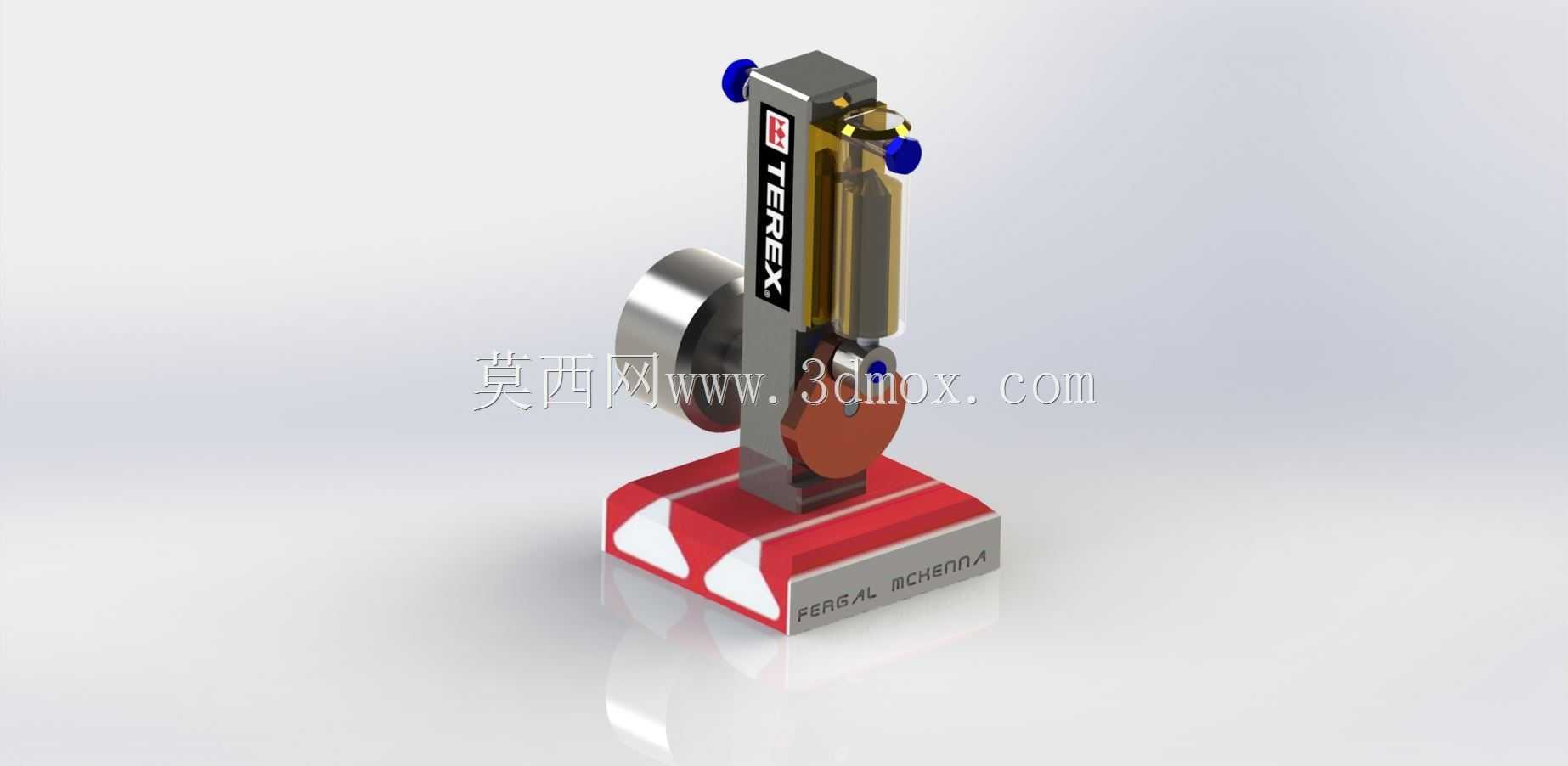

立式单缸费格尔蒸汽机教学演示结构

这款立式单缸蒸汽机结构，核心面向热能动力教学演示、小型动力装置原理验证场景设计，整体采用立式排布的紧凑结构，将缸体、曲柄飞轮、配气机构整合在一体化铸造的方形底座上，底座预留四个沉头安装孔位，可直接固定在教学实验台或小型设备机架上，安装边界控制在120mm见方的平面范围内，整体高度不超过180mm，不会占用过多实验台操作空间。从功能实现逻辑来看，该结构完整复现了经典蒸汽机的热能转换路径：高压蒸汽从缸体侧部的进气接口进入，推动活塞做上下往复运动，通过十字头结构将直线动力传递给侧置的曲柄连杆机构，最终带动外侧的大直径飞轮做旋转输出，飞轮的配重经过动平衡校准，运转时可有效抵消活塞往复运动产生的惯性冲击，保证输出转速平稳。设计过程中特意将配气滑阀机构布置在缸体外侧的可视位置，没有做全包覆的外壳遮挡，教学演示时可以直观观察到滑阀随动切换进排气路的完整动作过程，方便学习者理解配气相位与活塞运动的匹配关系。缸体与底座之间采用定位销加螺栓的连接方式，既保证了缸体安装的垂直度要求，也方便拆解检修内部的活塞密封结构，所有运动副的配合间隙都按照低速轻载的演示工况设定，活塞与缸壁的间隙控制在0.02mm到0.03mm之间，既保证运动顺畅不会卡滞，也能满足低压蒸汽下的密封要求。侧置的飞轮采用轮辐式结构，在保证转动惯量满足储能要求的前提下尽可能降低整体重量，飞轮与曲轴之间采用平键连接，传递扭矩可靠，拆装也十分便捷。底座表面做了防滑的纹理处理，同时刻有结构标识，既提升了放置时的稳定性，也方便教学过程中对应结构部件做原理讲解。整个结构没有冗余的装饰部件，所有外露结构都服务于功能演示或安装固定需求，运动部件的边缘都做了R2以上的圆角处理，避免教学操作时划伤人员，适配教学场景的安全使用要求。
