履带式柴油发动机运输承载托盘结构

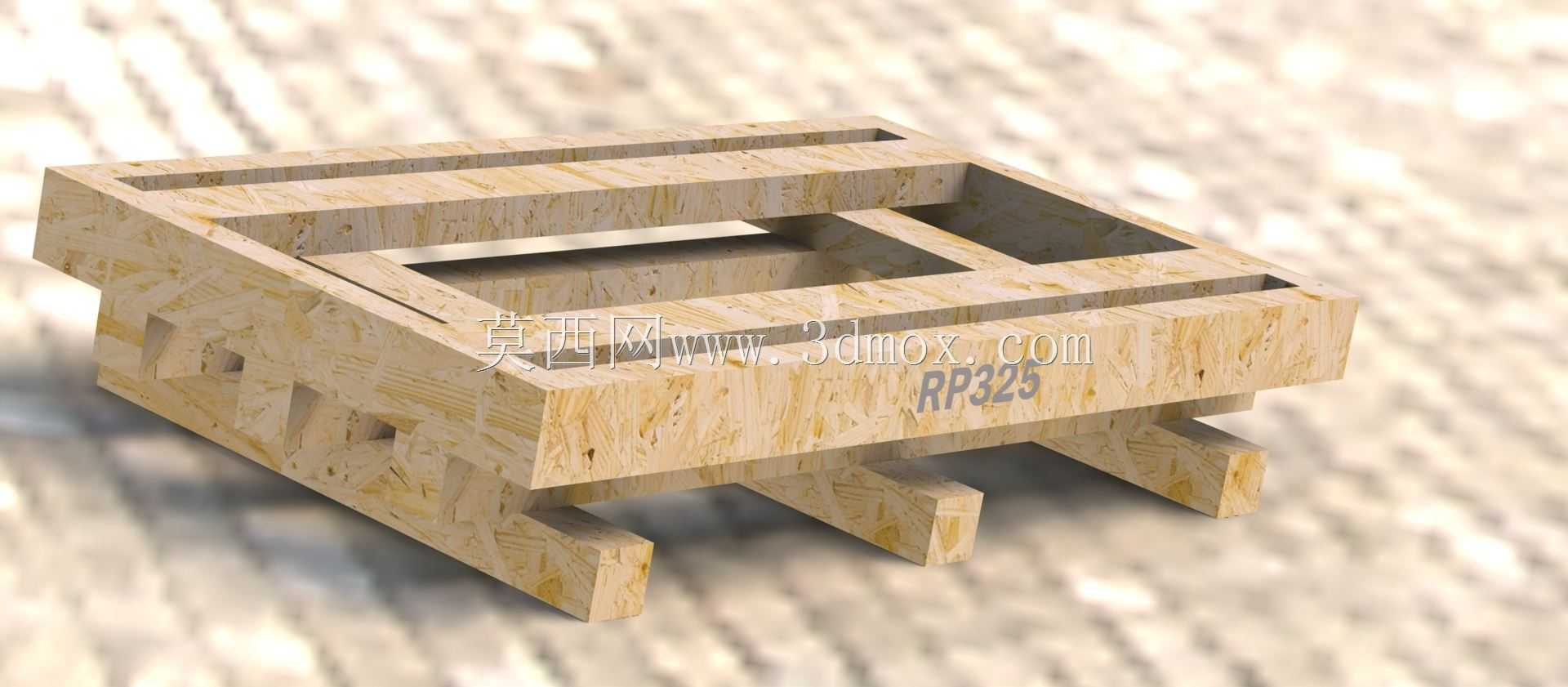

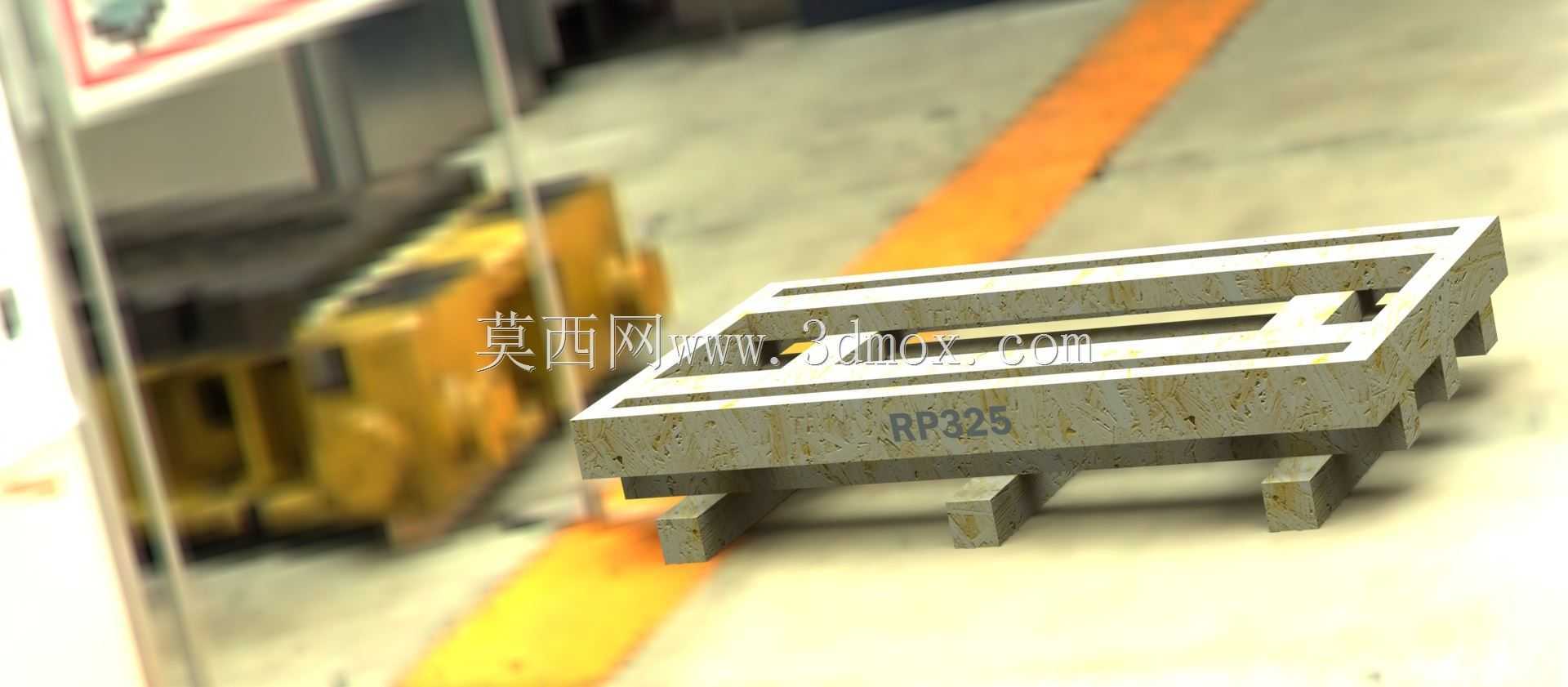

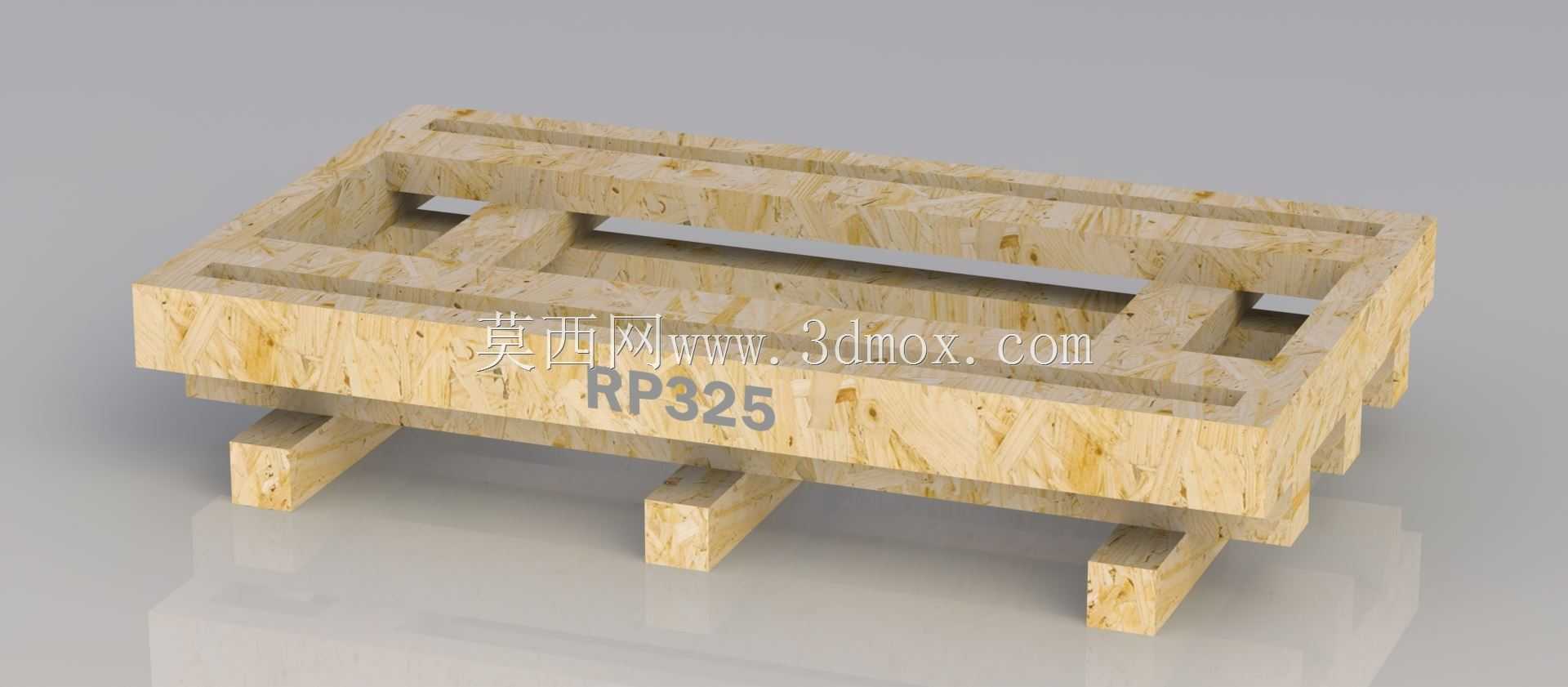

　　这款承载结构主要面向重型柴油发动机的厂区周转、长途物流运输场景设计，匹配履带式工程机械配套的卡特彼勒系列柴油发动机的承载需求，解决重型动力总成在转运过程中无适配承载工装、易发生磕碰移位的问题。从实际使用场景来看，这类托盘需要适配厂区叉车作业、集装箱装箱运输、仓储堆存三类核心工况，底部支脚的间距完全匹配标准3吨内燃叉车的货叉插入间距，同时支脚高度预留足够的货叉抬升余量，避免作业过程中货叉剐蹭托盘主体结构。设计阶段优先考虑承载的均布载荷特性，主体框架采用定向刨花板材拼接成型，框架的槽型结构完全贴合发动机底部的安装凸台轮廓，不需要额外捆绑固定即可实现发动机的横向、纵向限位，转运过程中即使遇到常规路面颠簸、厂区内转弯减速，

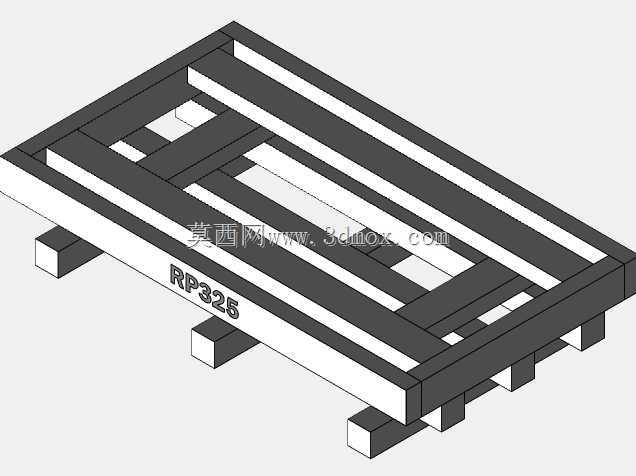

　　也不会出现发动机滑移脱落的问题。整体框架的加强筋布局沿着发动机的重心分布路径设置，长向的两根主承载梁对应发动机底部的两条纵向安装边，短向的连接横梁避开发动机底部的油底壳、放油螺栓等突出部件，预留足够的安全间隙，避免承载时压损发动机附属零部件。外形尺寸方面，托盘整体长宽尺寸略大于发动机本体的最大外轮廓，四周预留100mm左右的防护余量，避免转运过程中周边障碍物直接磕碰发动机本体，托盘整体高度控制在300mm以内，既满足叉车作业的最小高度要求，也能控制整体堆叠高度，提升集装箱的空间利用率。支脚采用分体式块状布局，六个支脚分别对应主承载梁的受力节点位置，将上部载荷均匀传递到地面或者下层托盘上，堆存时上下托盘的支脚位置完全对齐，

　　可实现三层满载堆存而不会出现框架变形。槽型结构的内壁做了微小的斜度设计，一方面方便发动机吊装落位时的导向，不需要反复对位即可顺利放入承载槽，另一方面也能适配同系列不同小改款发动机的尺寸公差，不会因为发动机铸造件的尺寸偏差出现卡滞无法放入的问题。托盘整体没有采用金属固件连接，全部采用板材咬合拼接加工业胶黏剂固定，避免金属紧固件突出刮伤发动机表面漆面，同时整体重量控制在较低范围，单人即可实现空托盘的短距离挪移，降低工装搬运的劳动强度。实际使用中，这类托盘还可以适配发动机出厂前的台架预装工序，发动机在托盘上完成外围管路、线束附件装配后，可直接连同托盘进入物流环节，不需要二次吊装换位，减少重型部件的吊装次数，降低作业安全风险。
