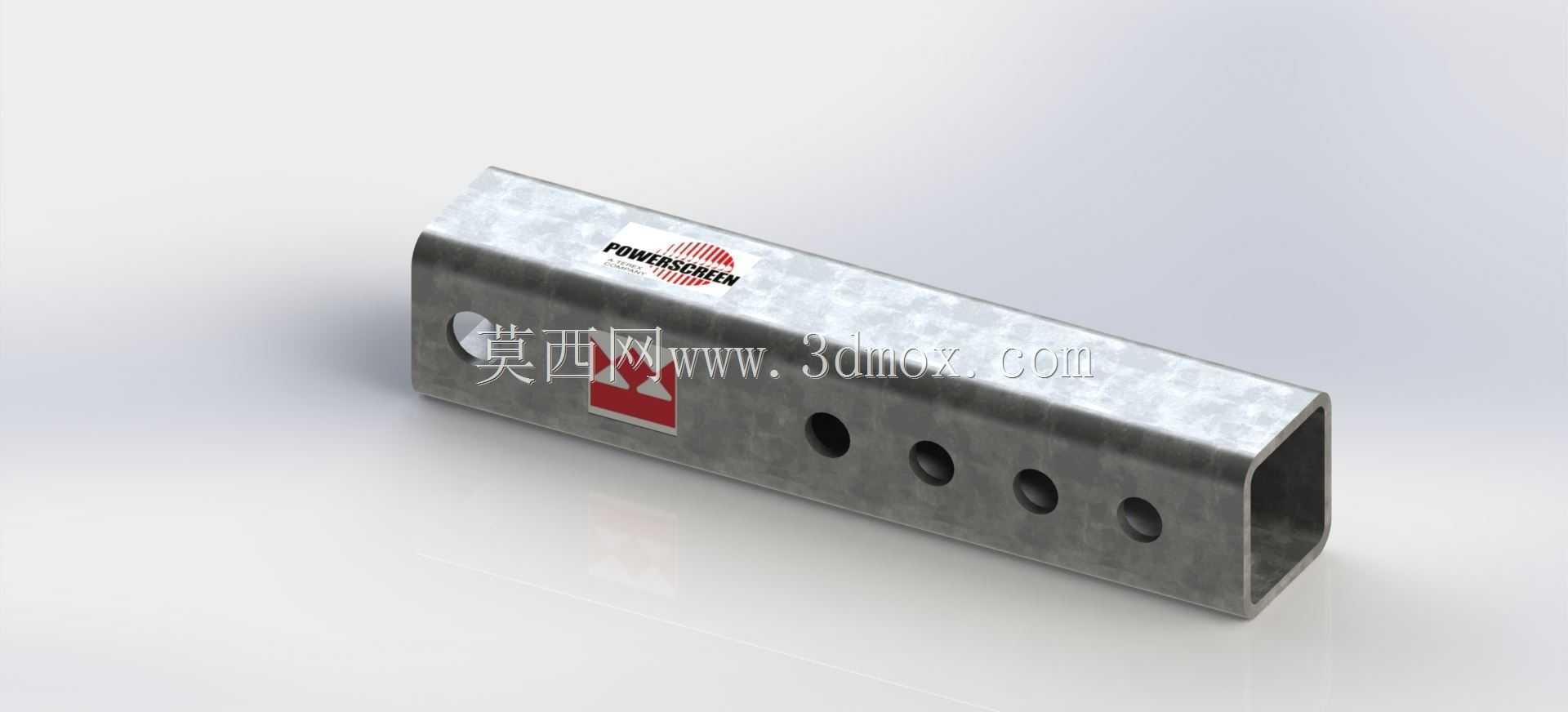

采石场筛分机液压油缸连接镀锌方管构件

该构件为移动式采石场筛分设备液压油缸的配套连接结构，采用镀锌箱型截面型材加工而成，核心作用是在液压油缸与筛分机主体机架之间形成刚性传力路径，抵消筛分作业过程中产生的交变径向载荷，避免油缸杆端承受非轴向力导致密封件过早磨损。从结构设计逻辑来看，选用矩形空心截面而非实心棒料，是在保证同等抗弯截面模量的前提下大幅降低构件自重，适配移动式筛分设备转场频繁的作业特性，同时镀锌层可应对采石场高粉尘、高湿度的露天作业环境，减少锈蚀带来的维护成本。构件主体沿长度方向等距加工有四个贯通安装孔，孔位公差控制在IT12级，可适配不同安装距的油缸连接座，也可根据现场筛分物料的粒径调整油缸的支撑点位，改变筛面的倾角以适配不同筛分工况；构件端部为平齐切口，可直接插入筛分机机架的方管插槽内，通过侧面的单孔穿装防脱销完成快速固定，无需额外焊接工序，适合矿场现场的快速拆装更换。构件侧面预留的品牌标识位采用沉台设计，避免标识凸起在安装过程中与相邻部件产生干涉，同时也能减少作业中飞石对标识的磨损。从安装边界来看，该构件的外轮廓尺寸与筛分机机架的标准插槽尺寸完全匹配，插入深度可根据油缸行程需求在0至50mm范围内调整，安装孔的中心距与油缸耳环的安装孔位一一对应，装配时无需二次扩孔或修磨，可直接完成装配。在实际作业过程中，该构件不仅传递液压油缸的推拉力，还可在筛分机过载时作为第一级过载保护件，当载荷超过设计阈值时构件先产生塑性变形，避免油缸杆弯曲或机架开裂，降低核心部件的损坏概率。设计过程中针对采石场的作业工况，特意将构件的壁厚做了加厚处理，相比普通建筑用镀锌方管壁厚提升40%，可承受筛分作业中持续的振动冲击，同时方管的内孔可作为液压油管的走线通道，避免油管裸露在外被飞石砸损，优化整机的管线布局。
