斯特林外燃式热机演示装置结构设计

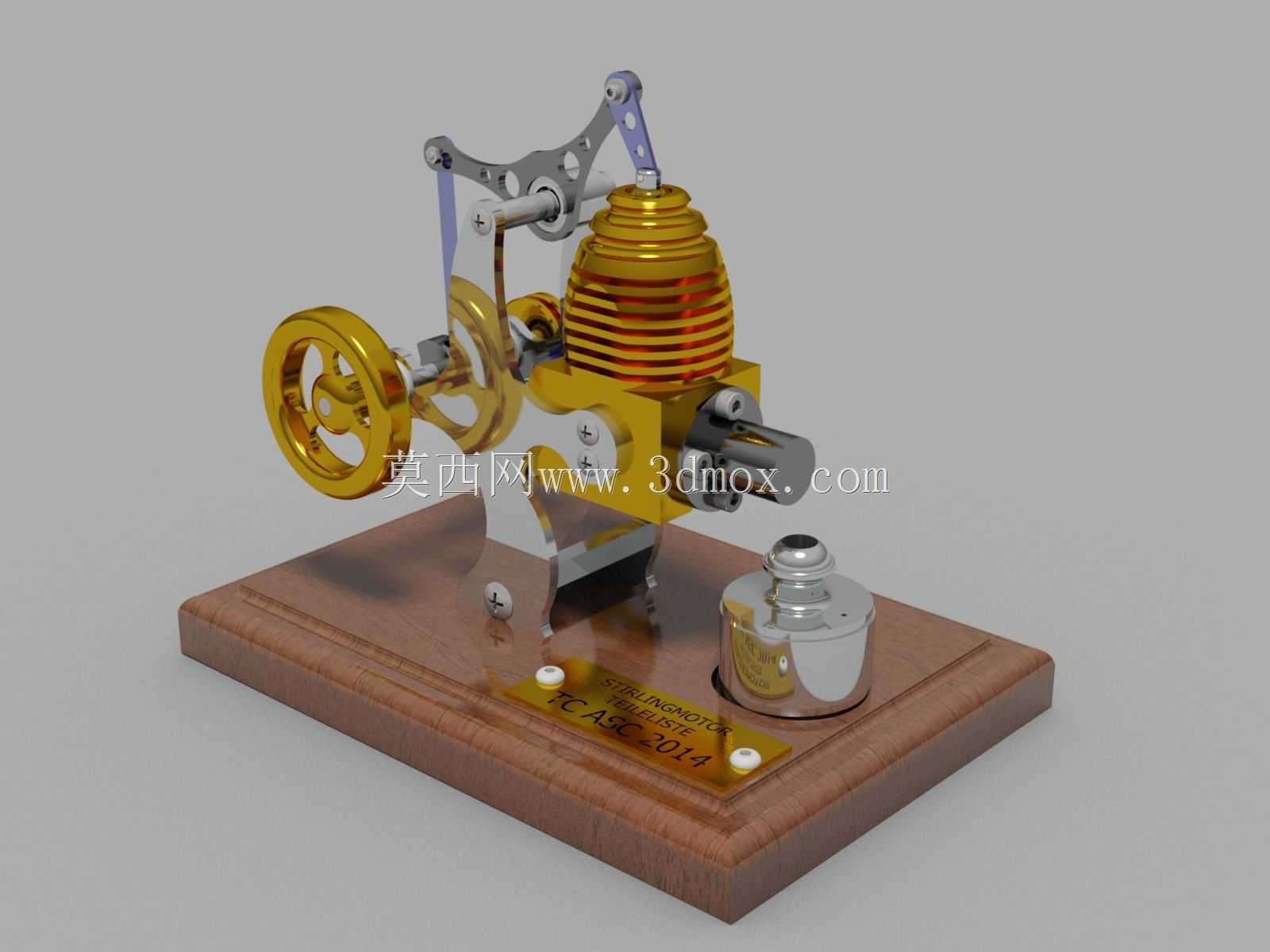

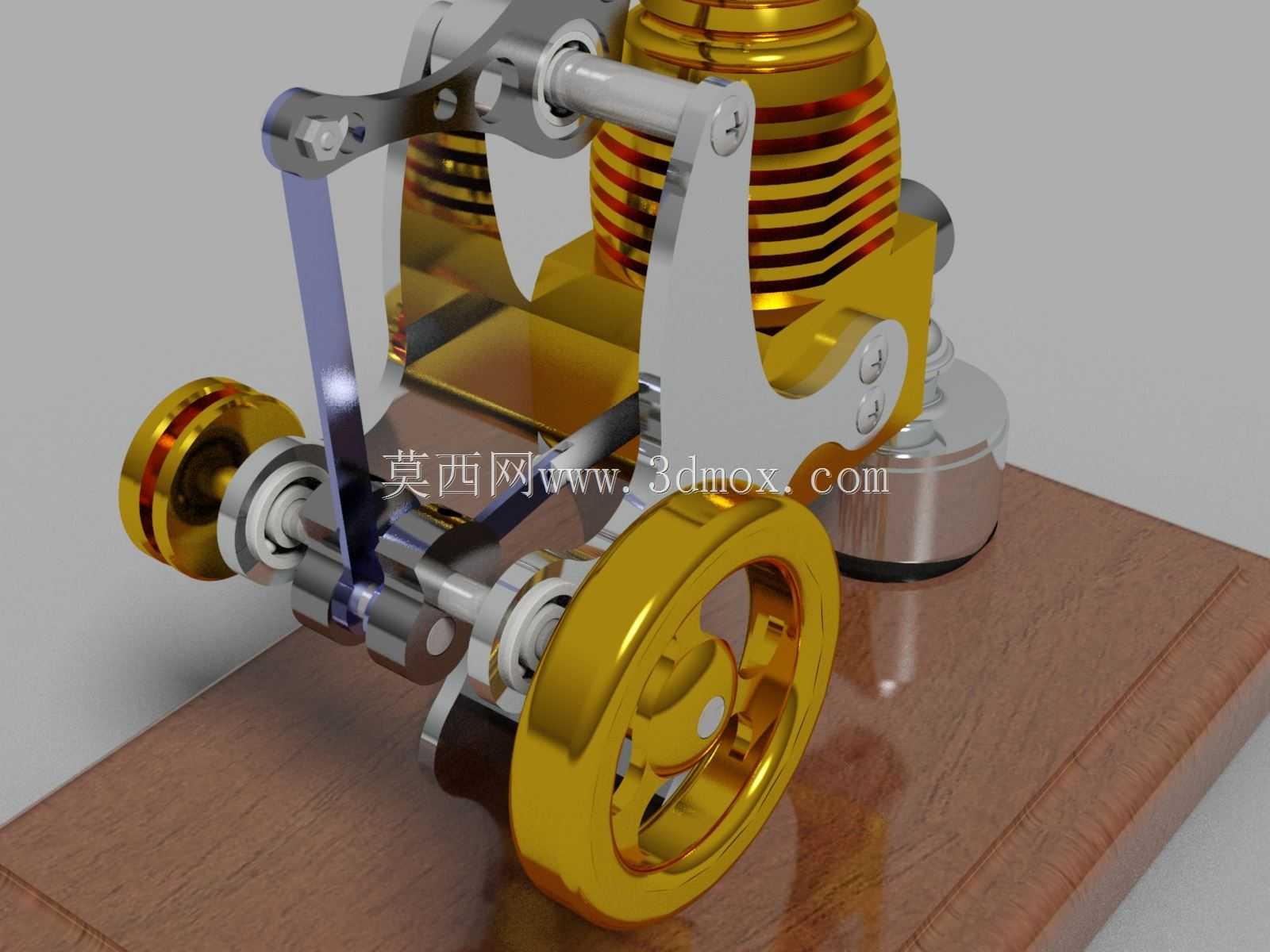

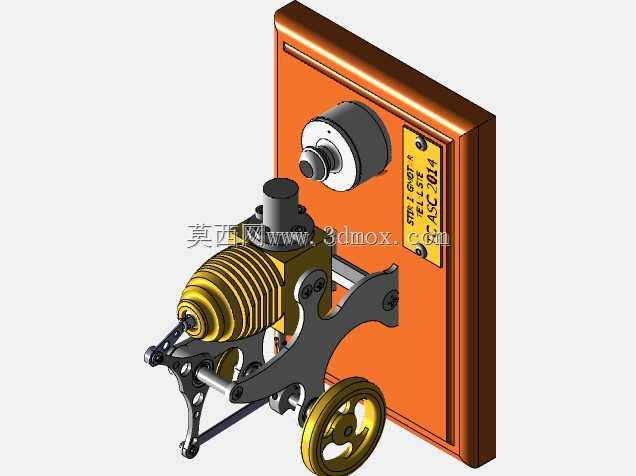

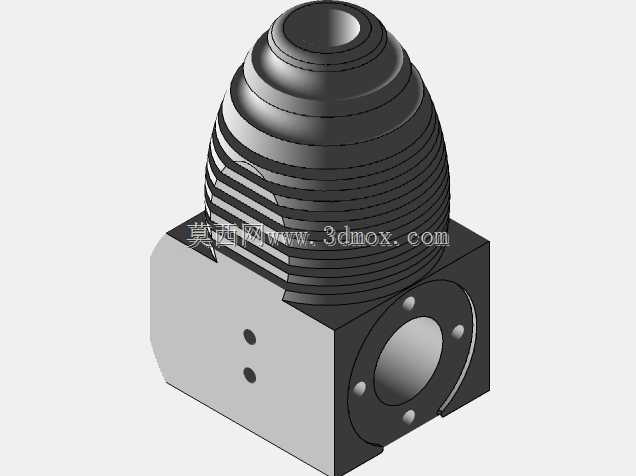

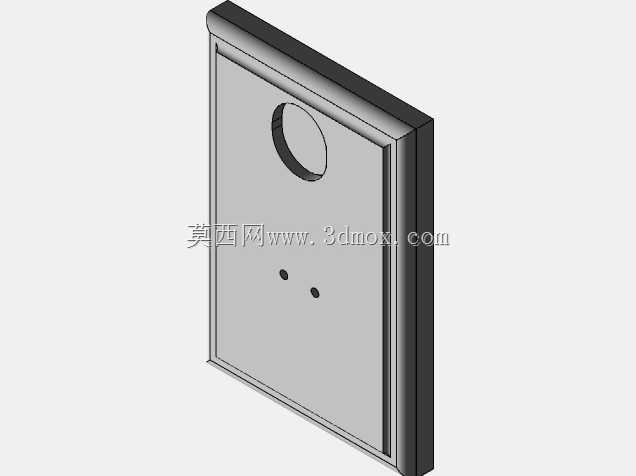

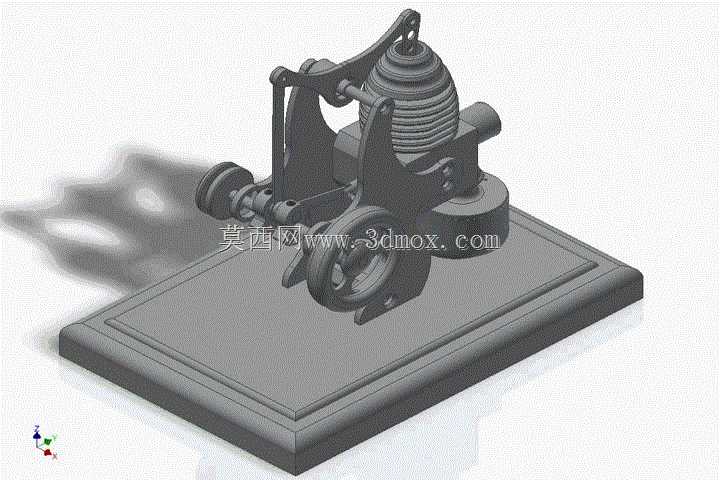

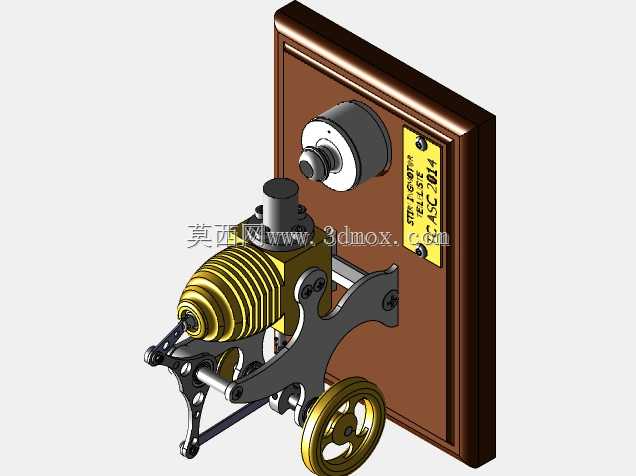

这款斯特林外燃式热机装置，主要面向热能动力教学演示、小型动力原理验证、科普展品制作等应用场景，能够直观展示闭式循环热功转换的完整工作过程，帮助学习者理解外燃机与传统内燃机的核心差异，也可作为精密机械收藏、桌面动力演示摆件使用。装置核心功能是通过外部热源对密闭工作腔内的工质进行持续加热，配合冷端散热结构形成稳定温度差，推动工质周期性膨胀压缩，将热能持续转化为飞轮的旋转机械能，整套循环无需工质置换，运行过程平稳、振动与噪音极低。从设计思路来看，整体采用模块化分层布局，底部为实木材质的安装基座，为整套机构提供稳定的支撑基准，基座上预留了加热工位、动力主体安装位、传动组件定位孔，各部件的安装定位精度可通过基座上的嵌入式铜质定位销进行校准，避免长期运行后出现传动偏移。动力主体部分采用带环形散热鳍片的黄铜材质加热缸，既能够保证加热端快速吸热，也可通过鳍片结构在冷热端形成清晰的温度梯度，避免热量向冷端无效传导；动力活塞与置换活塞采用低摩擦密封结构，配合轻量化的连杆传动组件，将活塞的往复直线运动转化为曲轴的旋转运动，曲轴输出端连接大直径黄铜飞轮，利用飞轮的转动惯量储存动能，抵消活塞往复运动的死点阻力，保证整套机构运转的连续性。传动侧还设置了摆臂式联动结构，可同步驱动外置的辅助演示组件，直观展示动力输出的过程。从安装边界来看，整套装置的基座为规整矩形结构，整体占用桌面空间较小，加热工位与动力主体保持安全间距，避免加热源对传动部件、基座材质造成热损伤；各运动部件均设置在基座上方的安全区域，无外露的尖锐传动结构，运行时的运动轨迹不会超出基座的投影范围，日常摆放、演示操作时无需额外预留过大的安全空间。整套机构的零件配合精度经过反复调校，活塞与缸体的配合间隙控制在合理范围，既保证密闭性减少工质泄漏，又最大限度降低运动摩擦阻力，仅需小功率外部热源即可驱动飞轮持续稳定旋转，能够完整展示斯特林循环的等温压缩、等容加热、等温膨胀、等容冷却四个核心过程，在教学场景中可配合温度、转速测量组件，完成热功转换效率测算、不同热源适配性测试等实验内容，也可作为小型精密机械结构设计的参考案例，为微型外燃动力装置的优化设计提供直观的结构参考。
