双网口工业网关设备结构外观设计

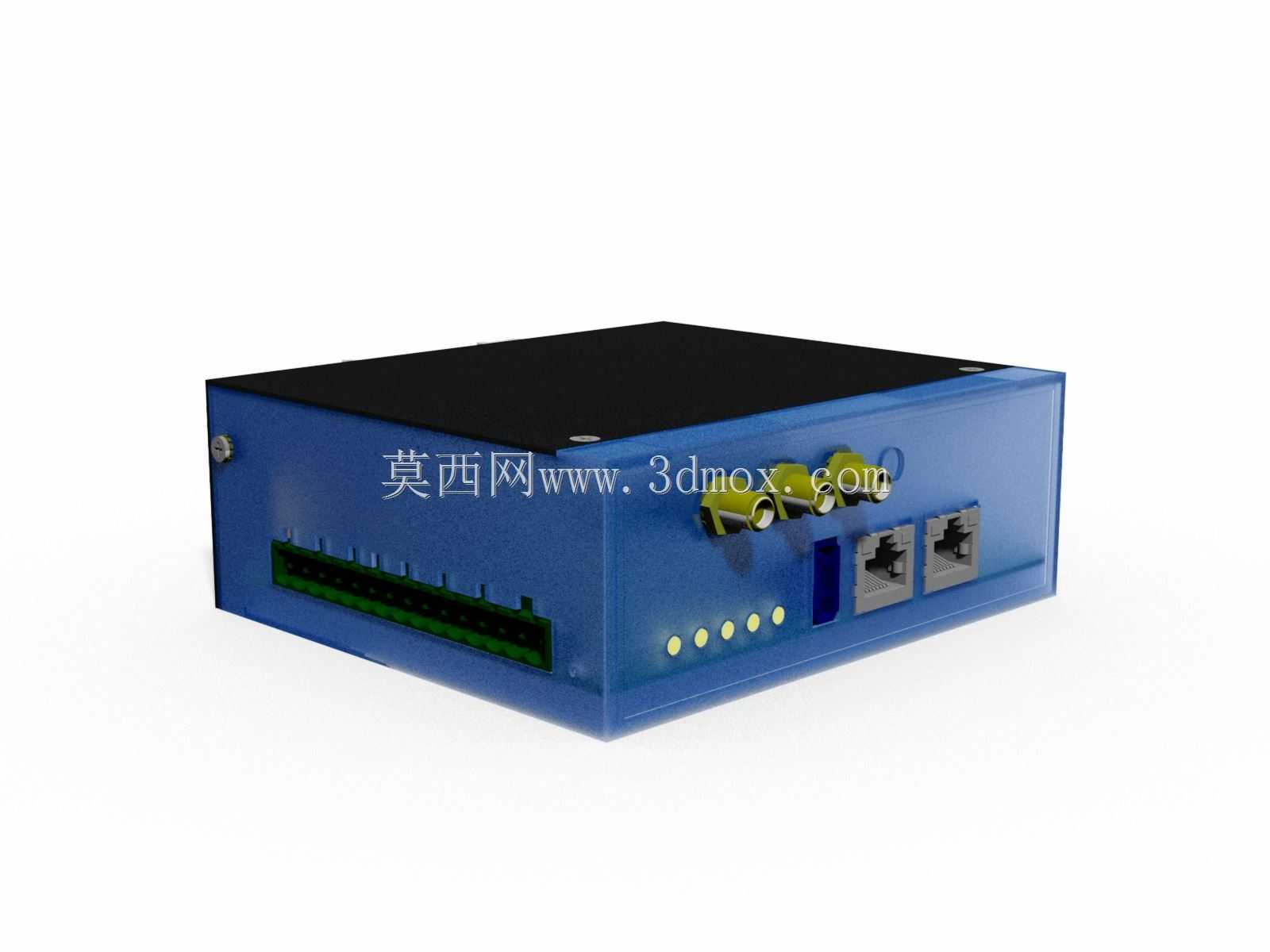

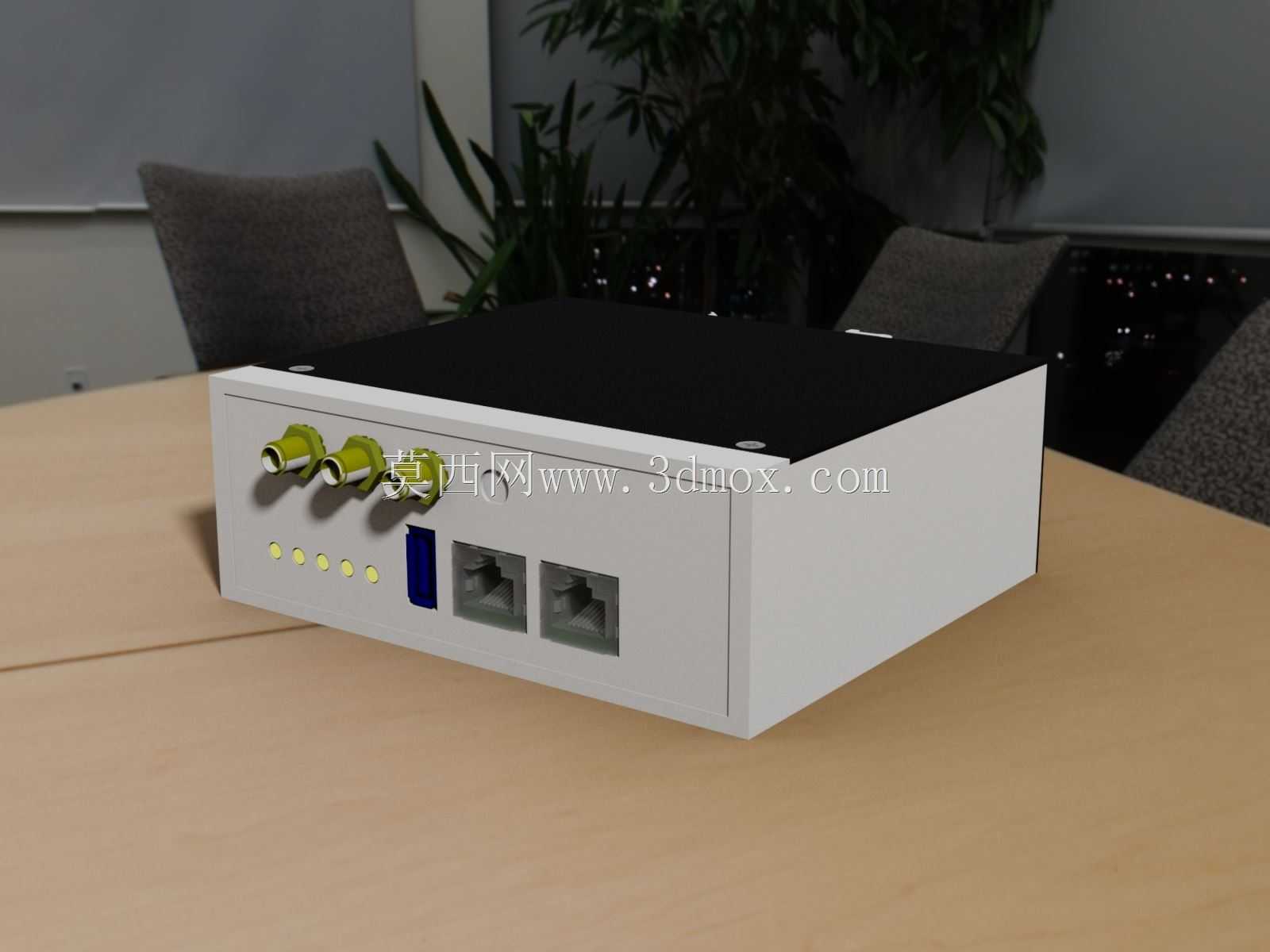

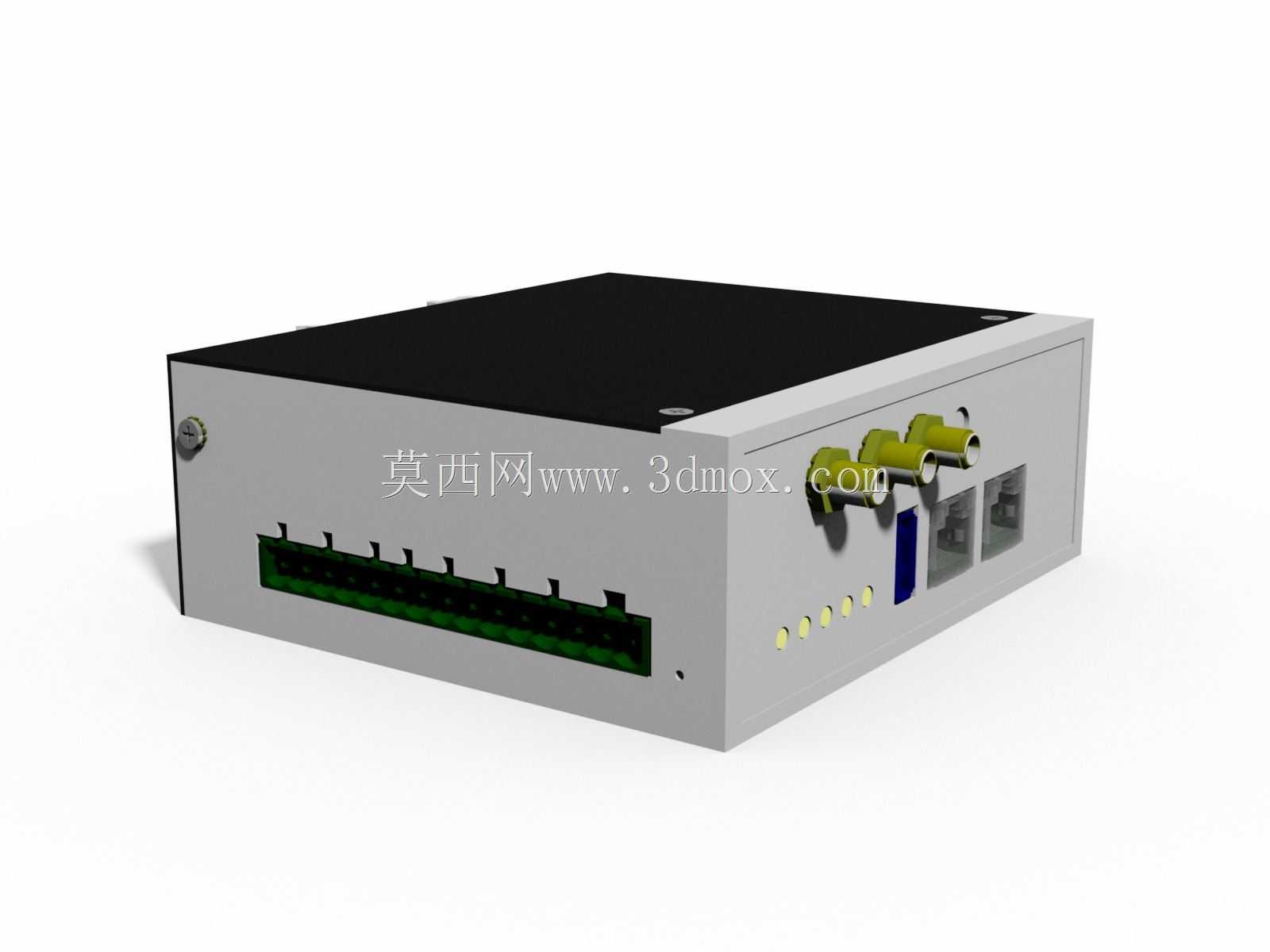

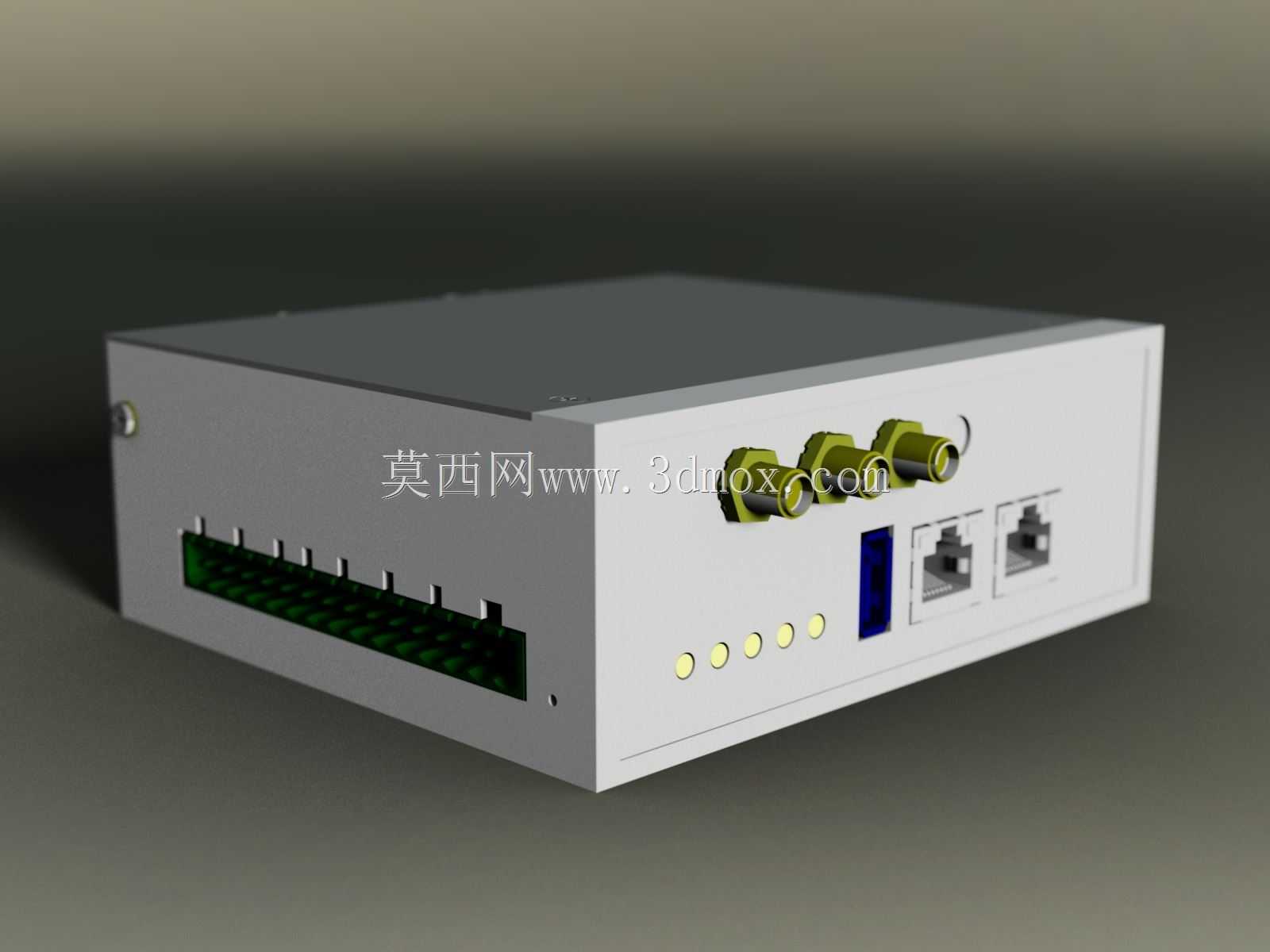

这款设备面向工业现场数据采集与网络传输场景设计，主要承担工业现场设备的网络接入、协议转换与数据转发功能，可适配车间内PLC、传感器、采集终端等多种设备的联网需求，在离散制造车间、智慧水务站点、分布式光伏场站等场景中，作为边缘侧网络接入节点完成现场层与上层管理系统的数据交互。设备壳体采用铝合金型材拼接结构，兼顾散热性能与结构强度，表面做哑光氧化处理，可适应工业现场多粉尘、轻微腐蚀的使用环境，壳体边角做圆弧过渡处理，避免安装运维过程中剐蹭操作人员。前面板布局遵循工业设备操作逻辑，左侧预留多pin端子排接口，用于接入现场开关量、模拟量采集线路，端子排做下沉式设计，可避免接线后线缆过度突出占用柜内空间；端子排旁设置四颗状态指示灯，分别对应电源、系统运行、两路网络端口的链路状态，指示灯采用漫散射灯珠，在车间强光环境下也可清晰识别设备运行状态。面板中部设置三个射频同轴接口，用于外接天线实现无线通讯功能，接口采用螺纹锁紧结构，可避免设备运行过程中受振动影响出现天线松脱的问题；射频接口旁设置两路标准RJ45以太网接口，分别用于内网设备接入与上行网络连接，接口内置网络变压器，可实现端口电气隔离，抵御工业现场常见的浪涌、脉冲干扰。设备整体宽度适配标准DIN导轨安装尺寸，背部自带卡扣式导轨安装结构，无需额外配件即可直接卡装在电控柜内的35mm标准导轨上，安装后设备与导轨面贴合紧密，可承受一定程度的机械振动不松脱。壳体上下两侧预留自然散热格栅，内部器件布局时将发热功率较高的电源模块、通讯处理芯片贴近壳体侧壁布置，通过金属壳体直接传导散热，无需额外配置散热风扇，可减少设备运行过程中的故障点，提升长期运行可靠性。面板接口的排布间距符合工业接线操作的空间要求，相邻接口之间预留足够的操作空间，方便运维人员在不拆卸周边线缆的情况下完成单路线路的插拔检修，所有外露接口均做防呆设计，避免现场接线时出现插反、错插的问题。
