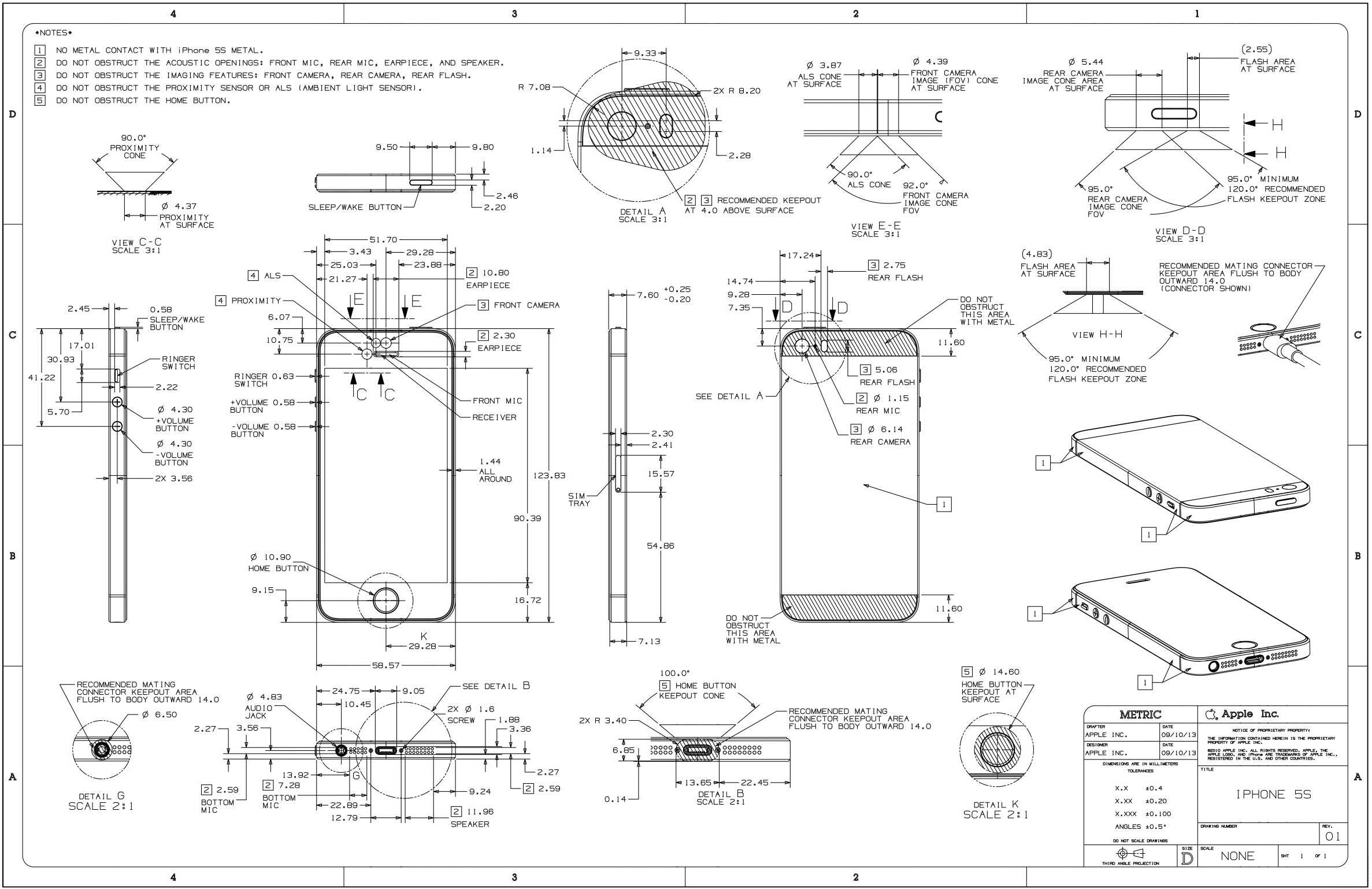

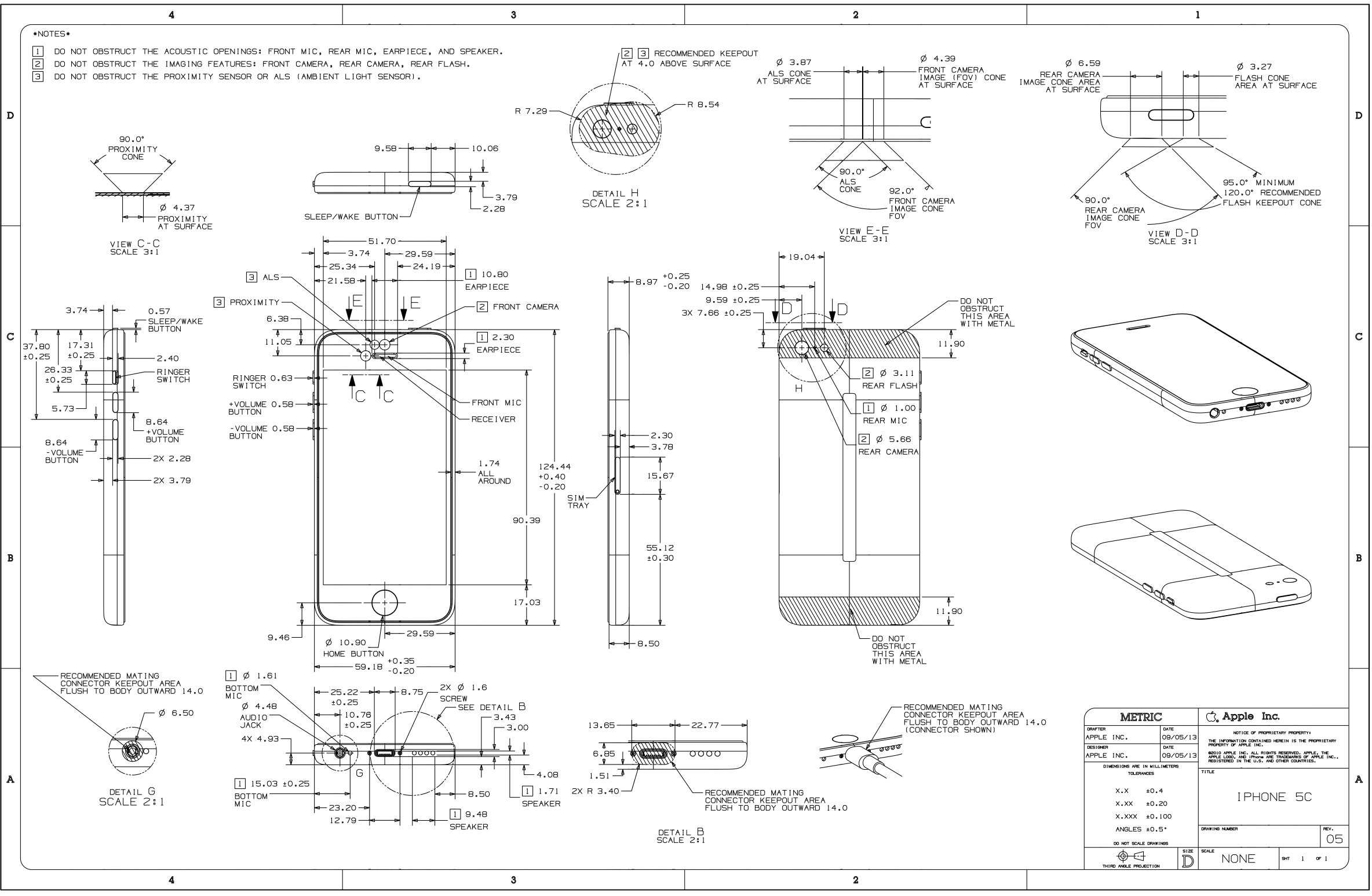

iPhone5c与5s手机结构工程设计图纸

　　这套图纸覆盖两款直板智能手机的全维度结构设计细节，从多视图投影关系来看，包含整机正视图、侧视图、俯视图、后视图，以及关键局部的放大剖视图、斜轴测立体示意，完整呈现了消费电子类手持终端的结构设计逻辑。在手持通讯设备的研发流程中，这类工程图纸是衔接工业设计与量产制造的核心载体，既需要匹配工业设计阶段敲定的外观曲面、握持弧度，也要为内部主板堆叠、电池排布、摄像头模组、按键组件、接口模块预留精准的安装空间，同时还要兼顾装配公差、后期维修拆解的操作空间预留。从图纸标注的尺寸链来看，整机厚度方向的尺寸公差控制在毫米级，侧边框的弧度过渡处标注了多段曲率控制点，确保手持握持时的贴合度，避免直角边框带来的硌手感，

　　这也是手持类消费电子结构设计中人体工学适配的核心要点。图纸中对侧边按键的位置做了明确的定位尺寸标注，从机身底部基准面到按键中心的距离、按键自身的长宽尺寸、按键与边框的间隙值都有明确标注，这些尺寸直接决定了用户按压按键时的手感，间隙过小会导致按键卡滞，间隙过大则容易出现晃动、进灰的问题。底部接口区域的局部放大图，清晰标注了接口开孔的位置、尺寸，以及周边麦克风开孔、扬声器出声孔的排布关系，出声孔的孔径、孔位间距都做了细化标注，既要保证声学性能的释放，也要避免开孔过大影响结构强度，同时还要兼顾外观的视觉协调性。摄像头区域的剖视图，呈现了摄像头镜片与后盖的装配关系，标注了镜片的凸起高度、与后盖的配合台阶尺寸，

　　这个位置的尺寸设计需要平衡镜头光学参数要求与后盖整体的平整度，凸起过高容易导致镜片日常使用中被磨花，凸起不足则会遮挡镜头边缘光路影响成像质量。图纸中还标注了机身各个圆角的过渡半径，从整机四个边角的大圆角，到摄像头开孔、按键边缘的小圆角，不同位置的圆角参数都经过匹配设计，大圆角负责提升握持舒适度与抗摔性能，小圆角则负责消除零件加工时的应力集中点，同时提升外观的精致感。在结构强度设计层面，图纸中对边框的壁厚、内部支撑筋的位置都做了隐含的尺寸约束，从视图的线条关系可以看出，中框部分在对应内部主板固定点位、电池固定点位的位置都预留了凸台结构，这些凸台是螺丝锁付的基准位，直接决定了内部组件的装配精度，避免长期使用后出现组件松动、异响的问题。

　　斜轴测视图清晰呈现了整机的立体形态，包括侧边按键的突出高度、后盖的弧度走向、底部接口的凹陷深度，这些立体示意能够帮助结构工程师快速理解二维视图中难以直观呈现的空间关系，在三维建模阶段快速还原整机的曲面造型，减少视图解读的误差。这类图纸在实际应用中，既可以作为三维建模的尺寸依据，也可以作为手板制作、开模阶段的尺寸校验基准，在产品研发的不同阶段，结构工程师、模具工程师、装配工艺工程师都需要依托这类标注完整的工程图纸开展工作，确保从设计到量产的全流程尺寸一致性。图纸中对各个配合面的公差标注，也为后期的零件加工精度提供了明确依据，不同材质的零件（比如金属中框与塑料后盖）的配合公差需要根据材料的热膨胀系数做适配调整，避免温度变化时出现配合间隙异常或者零件挤压变形的问题。从按键的剖面标注可以看出，按键的悬臂结构做了专门的尺寸设计，确保按压行程与回弹力度处于舒适区间，这部分结构直接影响用户的操作交互体验，是手持通讯设备结构设计中非常容易被忽略但对使用体验影响极大的细节。
