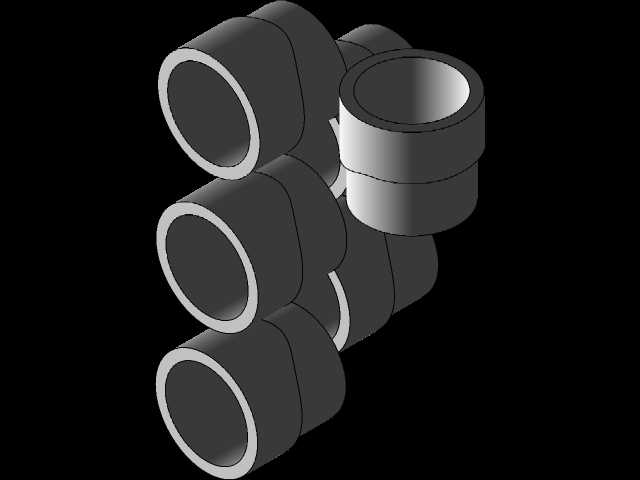

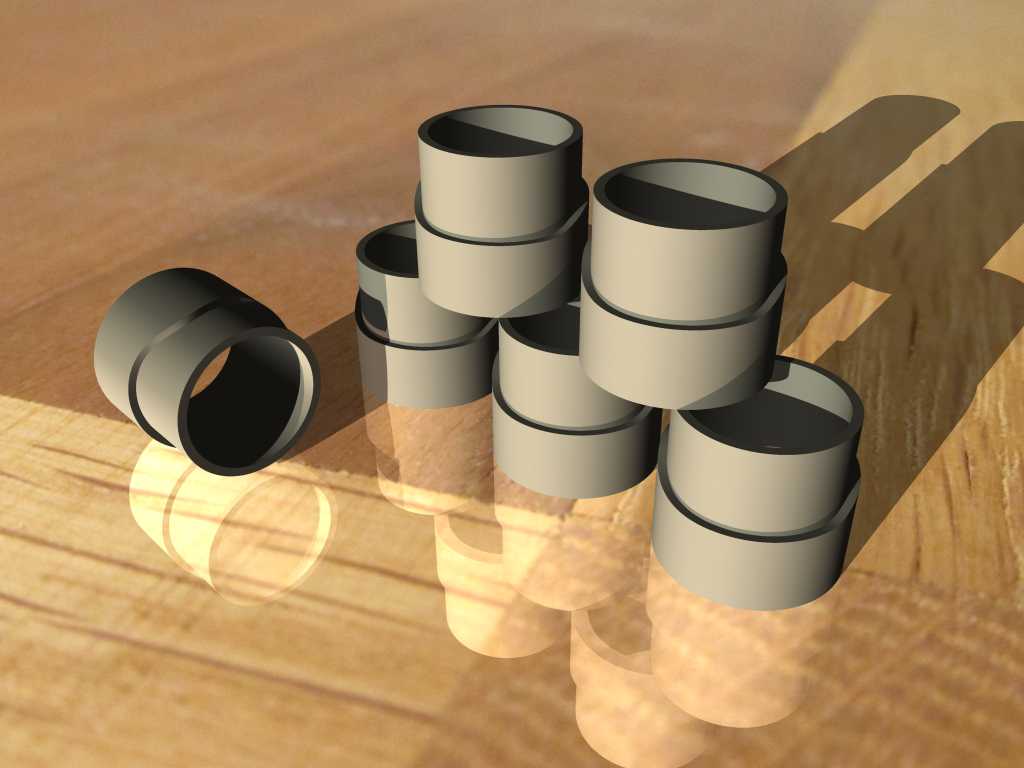

卡玛衬套渲染效果结构展示

　　这类衬套零件在通用机械传动、铰接部位的应用场景十分广泛，从常规的输送设备铰接点位，到小型工程机械的连杆连接位置，再到普通工装夹具的定位导向部位，都能见到这类薄壁套筒类零件的身影。它的核心作用是为穿入其内的轴类零件提供耐磨支撑，隔绝轴件与外部安装基座的直接摩擦，大幅降低轴件的磨损速率，同时在一定程度上补偿安装过程中产生的同轴度微小偏差，减少铰接部位的卡滞风险。

　　从结构设计的角度来看，这类衬套采用等壁厚直筒结构，没有额外的法兰翻边或者定位卡槽，属于最通用的无肩衬套类型，这种设计的优势在于适配性极强，不需要在安装基座上加工额外的沉台或者卡槽，只需要加工对应公差的直孔即可完成压装，安装工序十分简便，适合大批量的装配场景。设计这类衬套的时候，首先要确定的是内径尺寸，内径需要和配套的轴径保持间隙配合，根据使用场景的转速、载荷不同，配合间隙通常控制在0.02mm到0.1mm之间，低速重载场景取较大间隙方便润滑脂留存，高速轻载场景取较小间隙保证同轴精度。衬套的壁厚通常根据基座孔的尺寸和载荷大小确定，常规小尺寸衬套壁厚在1mm到5mm之间，过薄的壁厚会导致压装时容易变形，过厚的壁厚则会浪费材料同时增加安装难度。

　　这类衬套的安装边界也有明确的工程要求，压装前需要清理基座安装孔内的毛刺、铁屑，保证孔壁光洁无凸起，压装时要使用专用的压套工装，保证衬套端面均匀受力，垂直压入安装孔内，禁止使用铁锤直接敲击衬套端面，避免衬套出现变形、端口卷边的问题。压装完成后需要检查衬套内孔的圆度，若出现轻微变形，需要使用对应尺寸的铰刀对内孔进行修铰，保证和轴件的配合间隙符合设计要求。衬套的长度通常要比安装基座的铰接部位厚度长出0.5mm到1mm，避免轴件转动时直接摩擦基座端面，同时也能留存一定量的润滑脂，延长衬套的使用寿命。

　　从实际使用的功能特性来看，这类无肩直衬套的更换成本极低，当衬套内孔磨损到极限间隙时，只需要使用专用工具将旧衬套从基座孔中压出，重新压入新的衬套即可完成维修，不需要更换整个基座或者铰接部件，大幅降低设备的后期维护成本。根据使用场景的不同，衬套的材质可以选择铜合金、轴承钢、粉末冶金或者工程塑料，铜合金衬套自润滑性能好，适合低速重载的铰接场景；轴承钢衬套硬度高、耐磨性好，适合有一定冲击载荷的传动部位；粉末冶金衬套内部孔隙可以储存润滑脂，适合长期免维护的使用场景；工程塑料衬套重量轻、耐腐蚀，适合有酸碱腐蚀或者轻量化要求的设备部位。

　　在三维建模过程中，这类衬套的结构虽然简单，但也需要注意细节的处理，比如衬套的内外端口需要加工0.2mm到0.5mm的倒角，既方便压装时的导向，也能去除端口的锐边，避免安装时割伤操作人员或者刮伤轴件表面。渲染这类零件的时候，要注意表现出不同材质的表面质感，金属材质的衬套要体现出金属表面的细微反光和加工纹理，塑料材质的衬套则要表现出哑光或者半哑光的表面质感，同时通过光影效果展示衬套的壁厚和圆柱度，让观看者能够直观了解零件的结构形态。这类通用衬套的标准化程度很高，很多场景下都可以直接选用标准件，不需要单独定制，只有在安装空间受限或者有特殊载荷要求的场景下，才需要进行非标设计，设计时优先参考现有标准衬套的尺寸参数，减少后期加工和采购的成本。
