自动化仓储立体格架存储输送装置

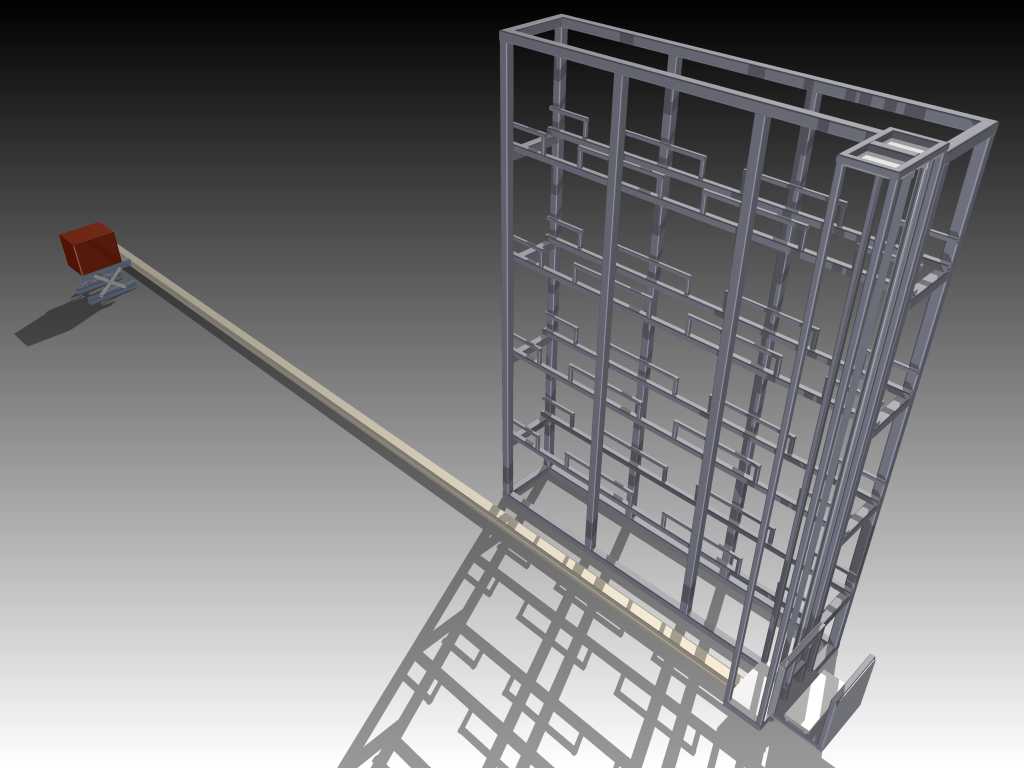

该存储装置主要面向离散制造车间的小件物料暂存、线边物料周转以及电商仓储的小件货品分拣缓存场景，可衔接车间物料配送线与分拣工位，解决传统平面存储占地大、取料路径长、人工拣选效率低的痛点，适配电子元器件、小型机械零件、包装小件等规整货品的存储与输送需求，能在有限的厂房垂直空间内拓展存储容量，同时配合前端输送轨道实现物料的自动转运，减少人工搬运的重复劳作与错拣漏拣概率。装置主体采用立式格架结构作为存储载体，框架采用型材拼接成型，整体为长方体立式布局，格架内部通过横竖杆件分隔出多层多列独立存储格位，每个格位可适配统一规格的料箱放置，格位间距经过合理排布，既保证料箱取放无干涉，又最大化利用架体内部空间，架体侧边预留输送轨道安装位，轨道沿架体长度方向水平延伸，可对接外部物料搬运机构，实现料箱在存储位与取料工位之间的自动往返输送。设计过程中优先考虑结构稳定性与存取流畅性，架体底部设置加宽安装底座，通过地脚螺栓与地面固定，抵消高层存储带来的倾覆力矩，架体杆件连接处采用标准化连接件拼接，既保证整体结构强度，又便于后期根据存储需求调整格位尺寸与层数；输送轨道采用双轨平行布局，轨道面与格架每层取料口保持齐平，保证料箱转运过程平稳无卡滞，轨道端部设置限位挡块，避免输送载体超程脱出，同时架体侧边预留检测元件安装位，可配套加装位置传感器实现料箱位置的实时检测，为自动化控制提供位置反馈。从安装边界来看，该装置整体占地宽度适配常规车间通道预留尺寸，架体高度可根据厂房层高灵活调整，输送轨道延伸长度可根据工位布局定制，安装时无需对厂房地面做特殊改造，仅需保证安装区域地面平整度满足要求即可，架体侧面预留维护空间，便于后期对轨道、传动部件进行日常检修保养，整体结构模块化程度高，可根据不同场景的存储容量需求，多组并排拼接扩展存储规模，适配不同产能规模的生产车间与仓储场地使用。
