Tikitrail挂车车桥结构三维设计

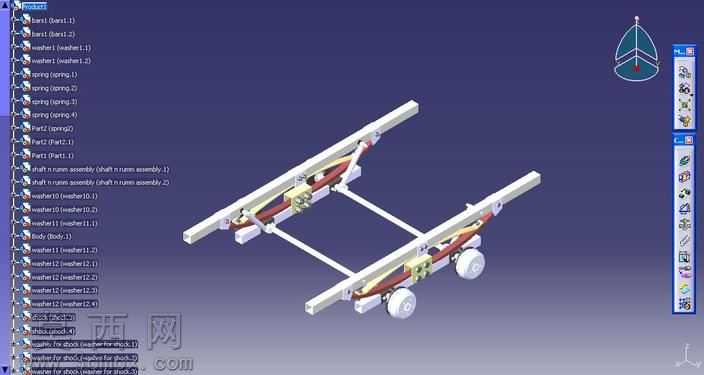

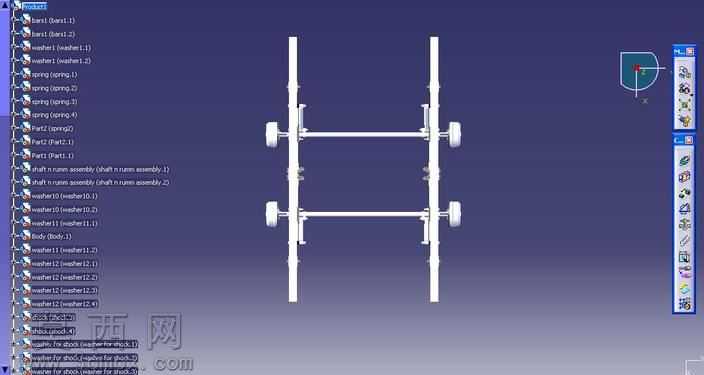

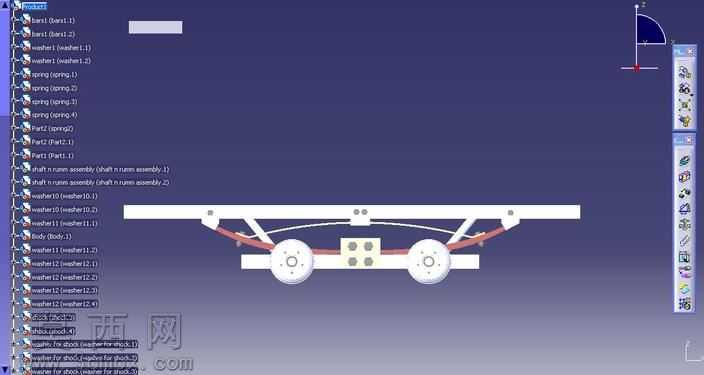

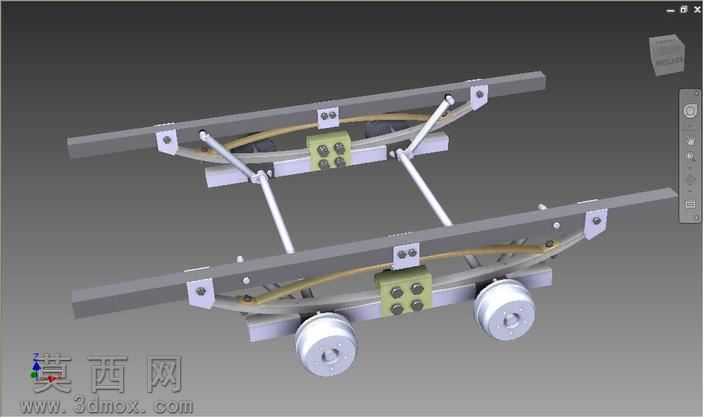

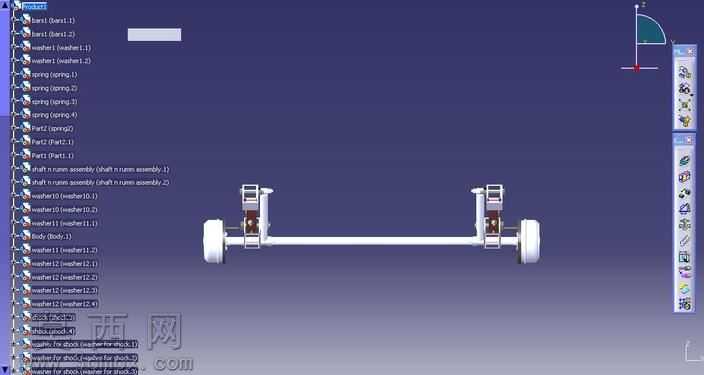

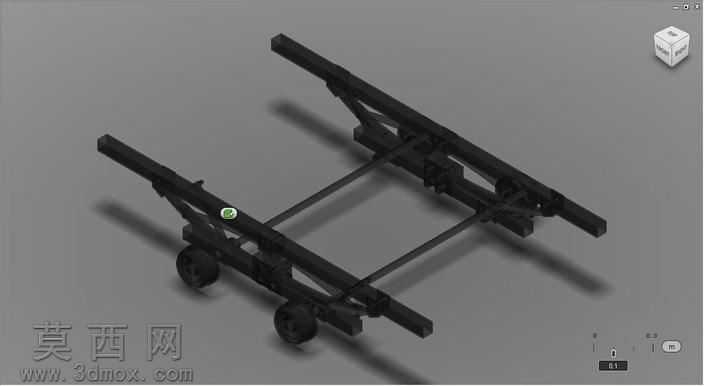

本作品为Tikitrail系列挂车配套的车桥总成三维建模成果，建模过程依托主流三维CAD软件完成全参数化搭建，完整还原了挂车行走承载核心部件的真实结构与装配关系。建模阶段严格遵循挂车部件的实际尺寸比例，对车桥主体承载纵梁、横向连接横梁、弹性悬挂组件、轮毂轮组、连接铰接件等所有子零件进行独立建模，每个零件均按照实际加工工艺设置对应的几何特征，涵盖型材拉伸成型特征、机加工安装孔位、铰接配合轴径、弹簧安装座等细节结构，确保各零件间的装配约束完全符合实际机械配合逻辑，可实现虚拟状态下的装配干涉检查与运动模拟。材质配置环节根据部件实际功能属性匹配对应材质表现，承载纵梁与横梁赋予高强度钢材的金属哑光质感，弹性悬挂组件区分钢板弹簧的弹簧钢材质与缓冲阻尼件的橡胶材质，轮毂轮组区分金属轮辋与橡胶轮胎的材质差异，铰接销轴等连接件赋予镀锌金属的亮面质感，通过材质区分清晰展现不同部件的功能分区，提升模型的辨识度与真实感。结构设计上采用双纵梁搭配双横梁的框架式承载结构，保证车桥整体的抗扭与承重能力，两侧对称布置的弹性悬挂组件采用摆臂配合弹簧的结构形式，可有效缓冲行驶过程中的路面冲击，轮组通过轮毂轴承结构与悬挂摆臂连接，可实现顺畅的转动动作，各部件间的连接位置均预留了标准安装孔位，可直接适配对应规格的挂车车架安装需求。设计过程中充分考虑挂车的实际使用场景，在保证结构强度的前提下优化部件布局，避免出现应力集中的结构死角，同时兼顾部件的拆装维护便利性，所有铰接位置均设置了可拆卸的销轴固定结构，方便后期的部件更换与维护，整体模型结构完整、细节详实，可用于挂车结构教学、改装设计参考、虚拟装配演示等多个场景。
