带快速回位结构的齿轮齿条往复运动机构

该机构是典型的将连续旋转运动转化为直线往复运动的机械传动结构，核心搭载了快速回位功能，可在工作行程保持平稳低速的传动输出，回程阶段实现快速复位，大幅缩短空行程耗时，有效提升配套设备的作业节拍与运行效率，广泛适配轻工送料、自动化分拣、小型冲压送料、纺织机械牵引等需要间歇性直线往复动作的工业场景，能够在不额外增加驱动源功率的前提下，优化往复动作的时间分配，匹配不同工序的动作速度需求。

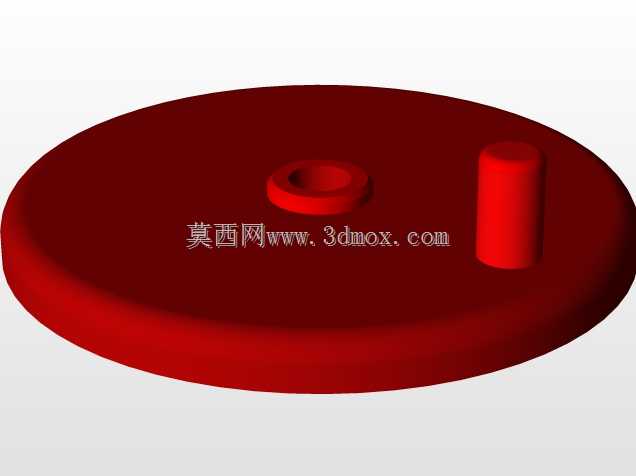

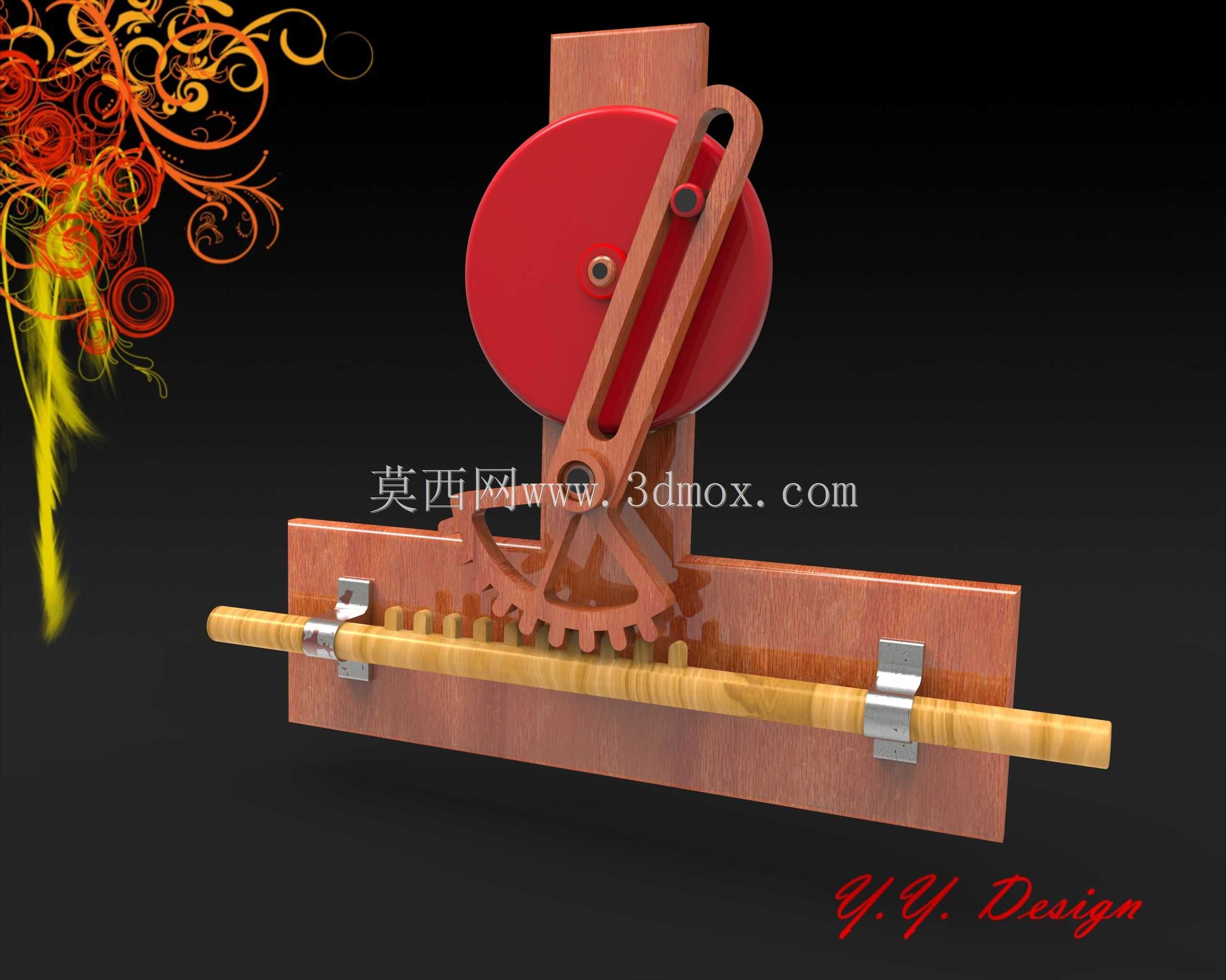

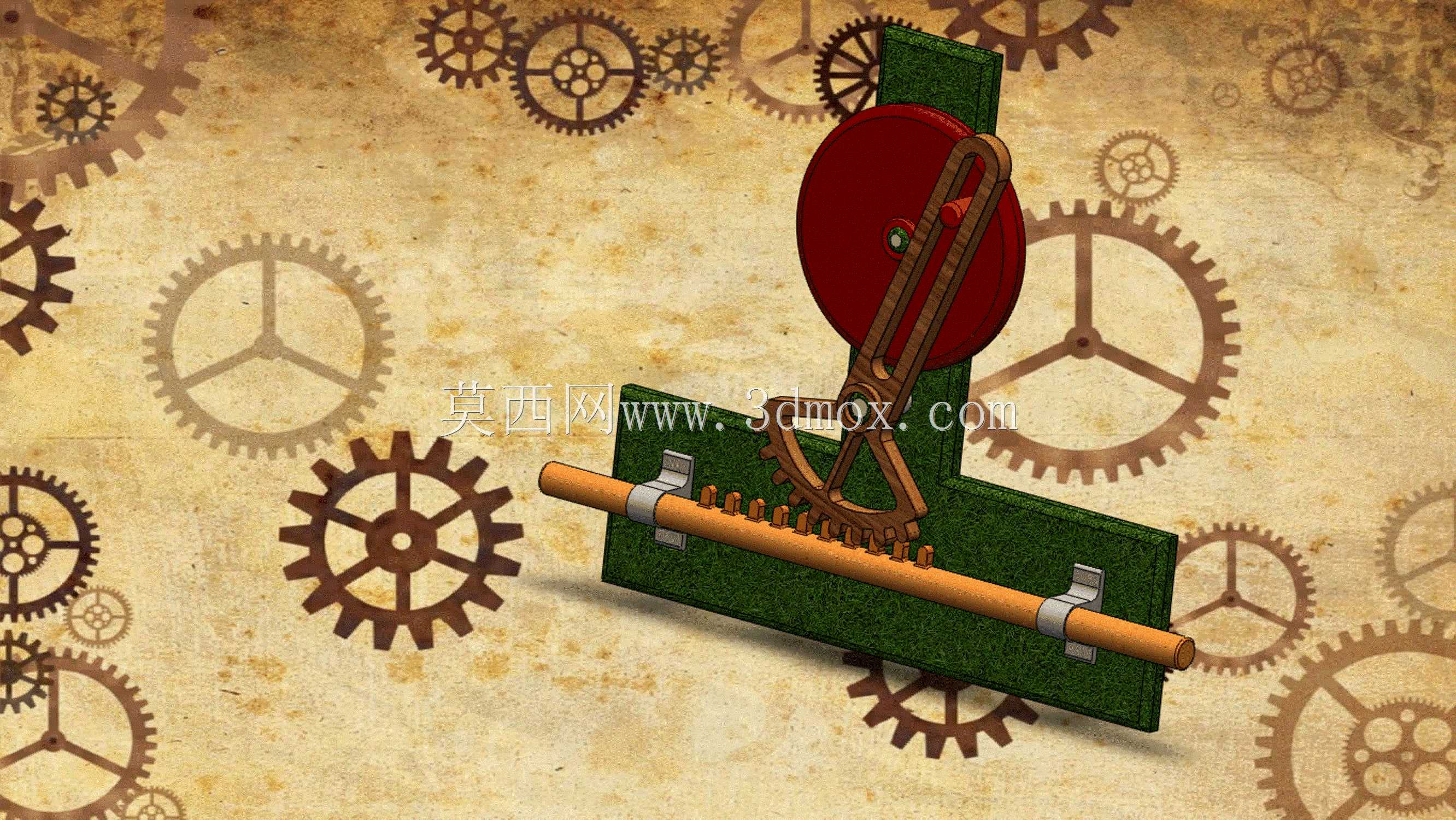

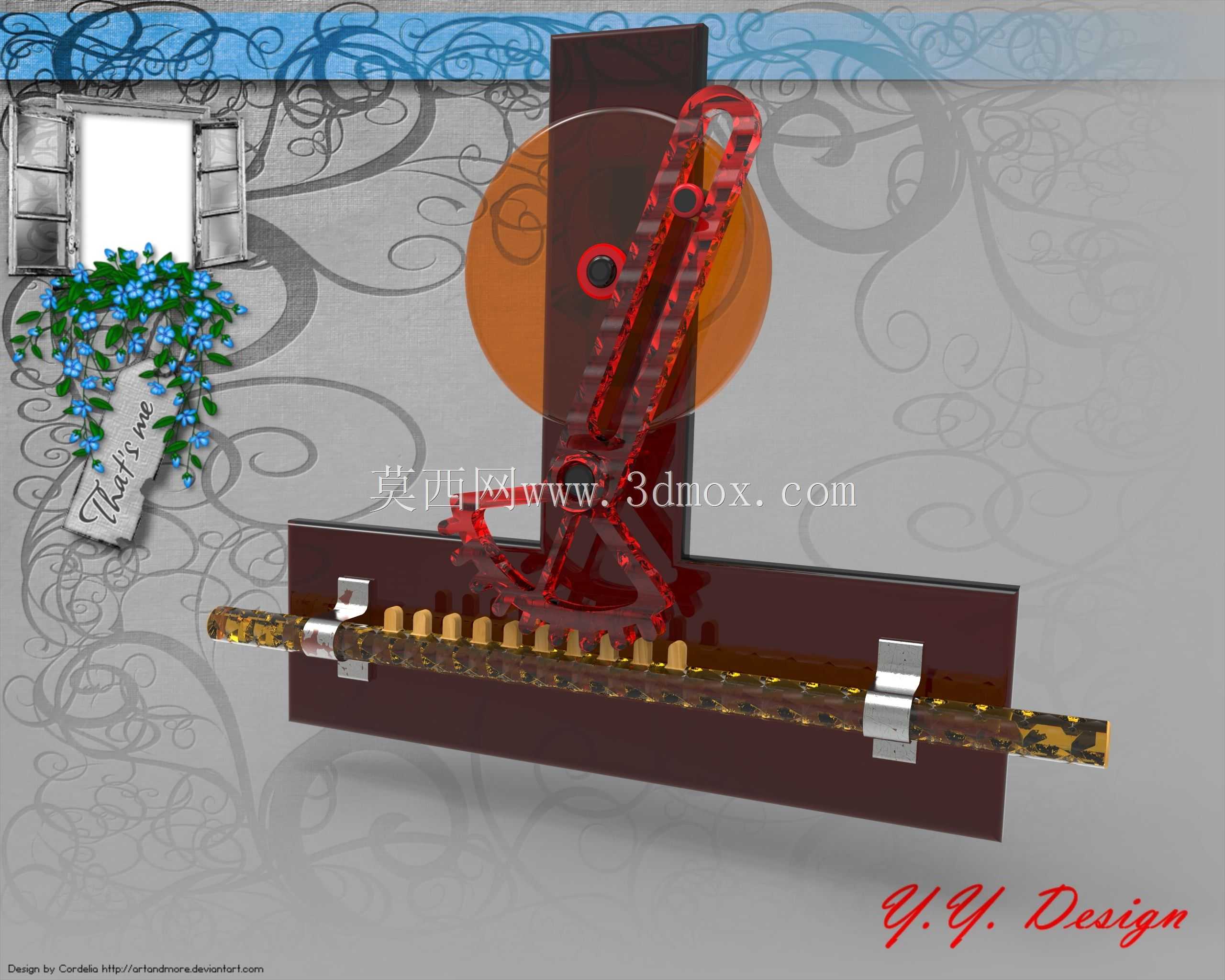

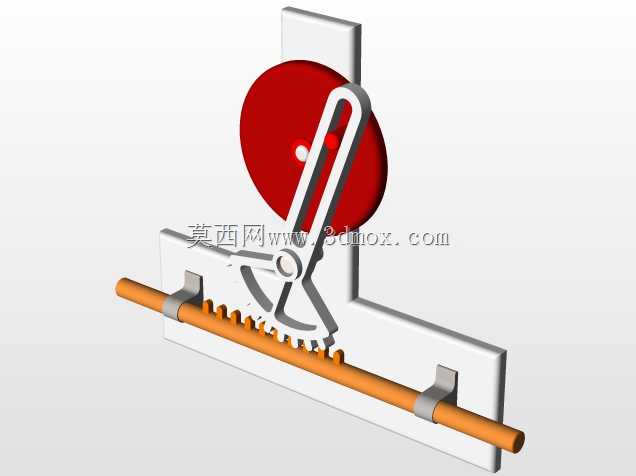

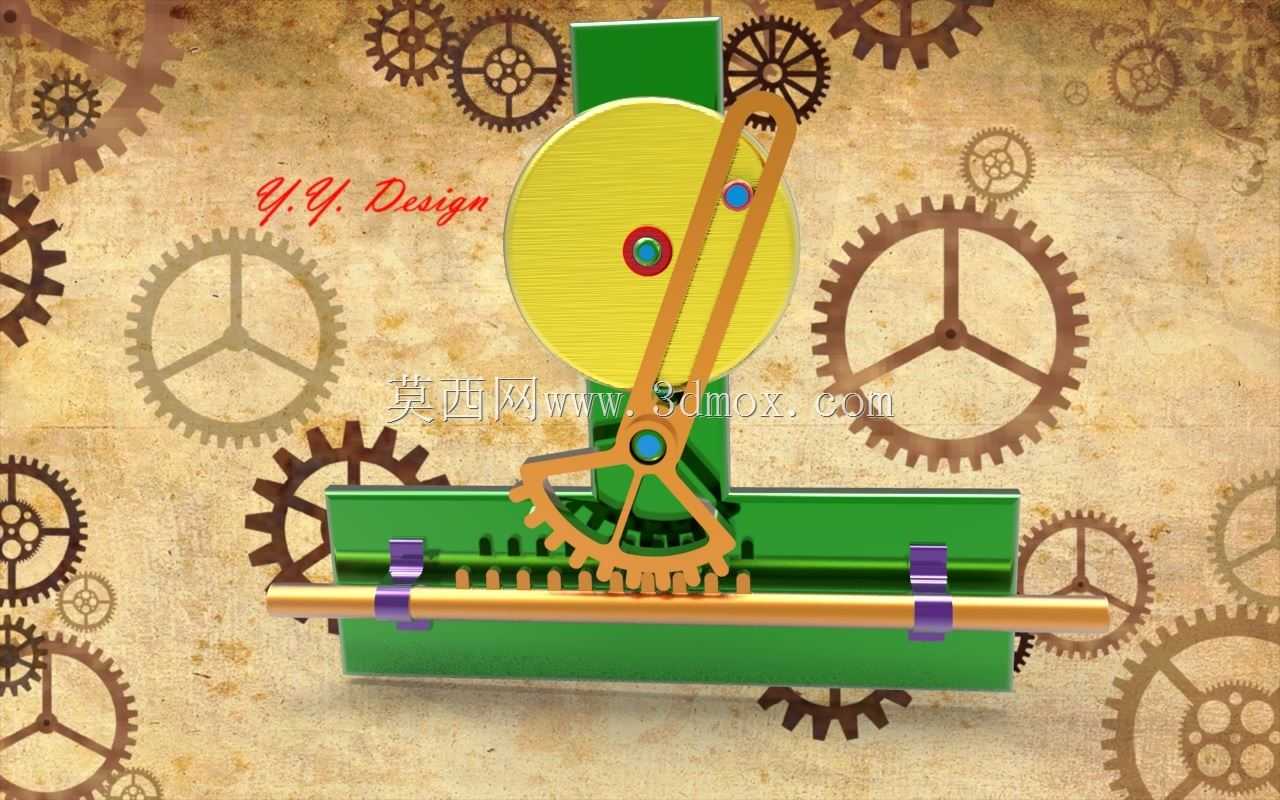

整套机构采用立式安装布局，主体由偏心曲柄组件、扇形齿轮传动件、直线齿条滑轴、安装基座、滑动导向支座几部分构成。设计上采用曲柄与扇形齿轮铰接的传动方案，当驱动端带动红色偏心轮做连续圆周转动时，铰接的连杆会带动扇形齿轮绕固定转轴做定角度往复摆动，与扇形齿轮啮合的横向齿条轴便会沿轴向做直线往复运动；通过调整偏心轮的偏心距，可以灵活调整齿条轴的往复行程范围，适配不同的作业行程需求。快速回位的功能通过曲柄连杆与扇形齿轮的铰接点位匹配、齿扇的齿形分布角度优化实现，在齿条完成工作进给后，机构会进入回程传动段，此时曲柄转动带动齿扇快速摆回初始位置，带动齿条轴快速复位，全程传动平稳无卡滞，冲击载荷控制在常规机械传动的允许范围内。

外形与安装层面，整套机构的安装基准为立式矩形基座，基座预留了标准的安装固定孔位，可直接通过螺栓固定在设备的安装台面上，横向齿条轴通过两个对称布置的滑动导向支座固定在基座上，导向支座采用抱箍式结构，既可以约束齿条轴的径向跳动，保证传动啮合精度，也可以根据实际安装需求调整两个支座的间距，适配不同长度的齿条轴配置。机构的所有转动铰接点均预留了润滑注油位置，日常维护便捷，传动部件的受力经过优化，齿面接触应力均匀，可承受常规工况下的往复传动载荷，不需要额外增加复杂的缓冲结构即可稳定运行。齿条轴的两端预留了外接负载的安装接口，可直接连接推料头、牵引夹具、执行触头多种作业部件，不需要对机构主体做二次改装即可快速集成到配套设备中，适配性较强。
