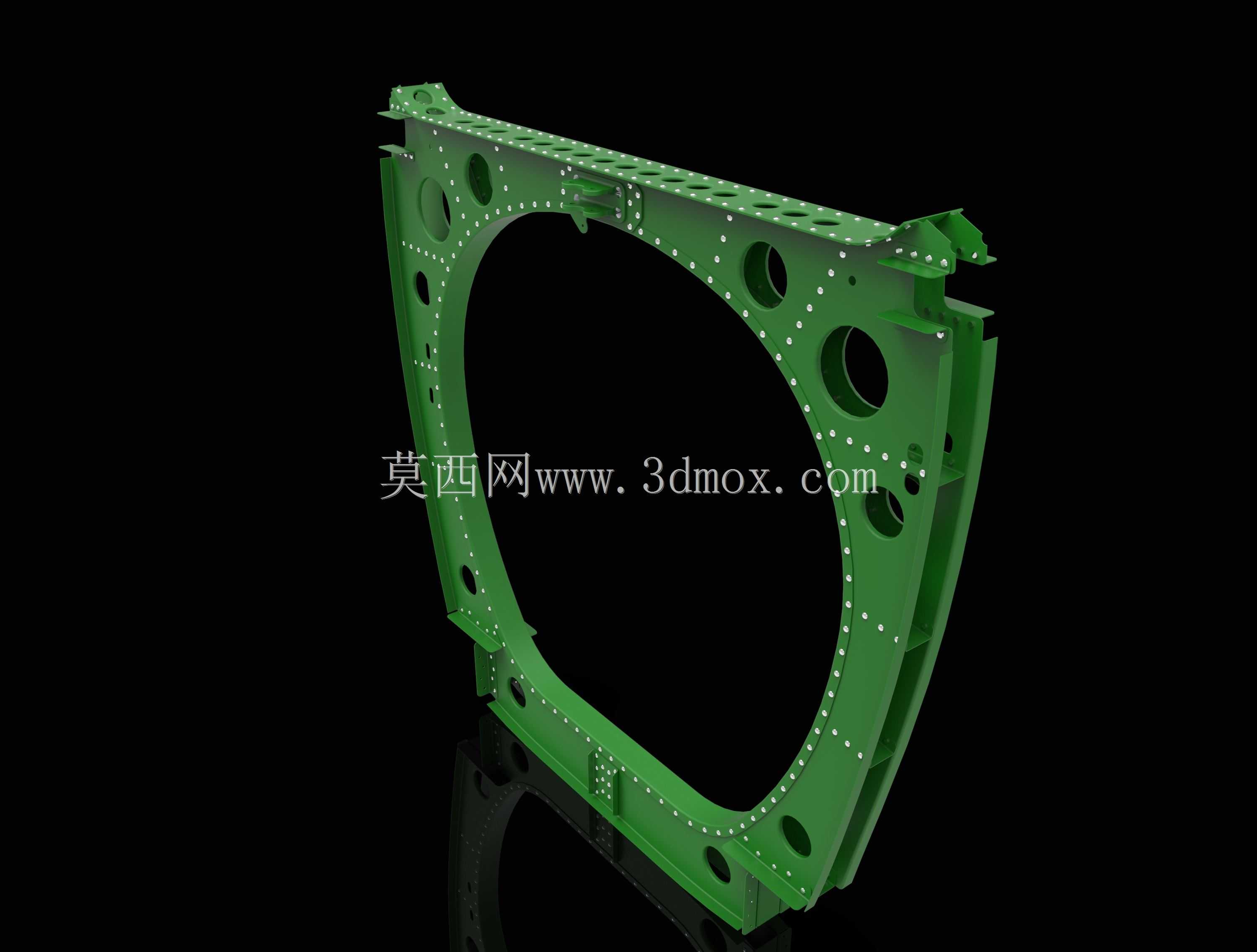

超级海洋喷火MKVII机身第八框架结构

该构件为航空飞行器机身段的核心承力框架组件，主要应用于轻型螺旋桨飞行器的中段机身装配场景，承担机身蒙皮支撑、内部机载设备安装固定、飞行载荷传递的核心作用，是保障机身结构刚性与气动外形精度的关键组成部分。在实际飞行工况中，该框架需要承接机身前部动力段传递的振动载荷、机翼传递的升力与机动过载，同时为机身内部的管线敷设、操纵机构布置提供稳定的安装基准，避免飞行过程中结构形变影响操纵精度与设备运行稳定性。从功能特性来看，该框架采用多框体并联的组合式结构设计，框体上预留的各类大小孔洞分别对应管线穿设、紧固件安装、减重减重的不同需求，在保证结构强度满足载荷要求的前提下，尽可能降低构件自身重量，适配航空装备轻量化的设计要求。框架边缘的翻边结构用于和机身蒙皮进行铆接固定，保证蒙皮与框架的连接贴合度，维持机身气动外形的顺滑度，减少飞行过程中的气动阻力。在设计思路上，该构件采用20标准厚度的钣金材料加工成型，通过分解式的结构展示清晰呈现了各组成零件的装配关系，设计过程中充分考虑了钣金加工的工艺可行性，所有弯折角度、开孔位置都匹配常规钣金冲压、弯折的加工能力，不需要特殊定制加工设备即可完成生产，有效控制构件的加工成本与生产周期。同时设计阶段针对框架的受力路径做了针对性的结构加强，在载荷集中的框体连接位置设置了加强筋结构，避免长期受载出现结构疲劳裂纹，提升构件的使用寿命。从安装边界来看，该框架的外轮廓尺寸完全匹配对应机型的机身截面尺寸，安装时可通过框体上的定位孔与相邻机身段的框架完成快速对位，不需要额外做适配修磨即可完成装配，各安装孔位的位置精度严格控制在装配公差范围内，保证后续蒙皮安装、设备固定的位置精度，避免出现装配干涉问题。框架上预留的设备安装位统一采用标准间距的孔位设计，可适配不同型号机载设备的安装需求，具备一定的通用改装潜力，能够满足同平台不同改型机型的装配使用要求。
