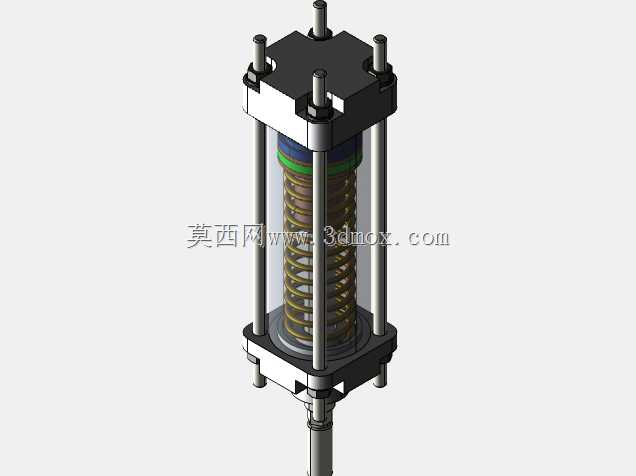

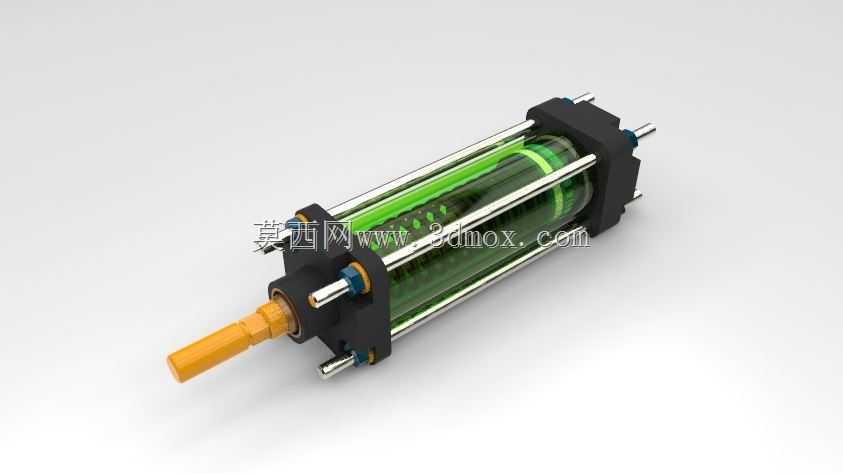

拉杆式双作用气动气缸内部结构展示

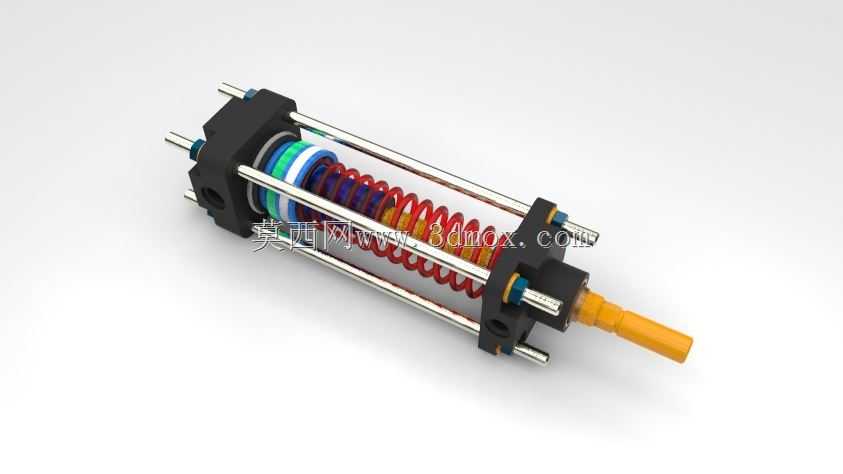

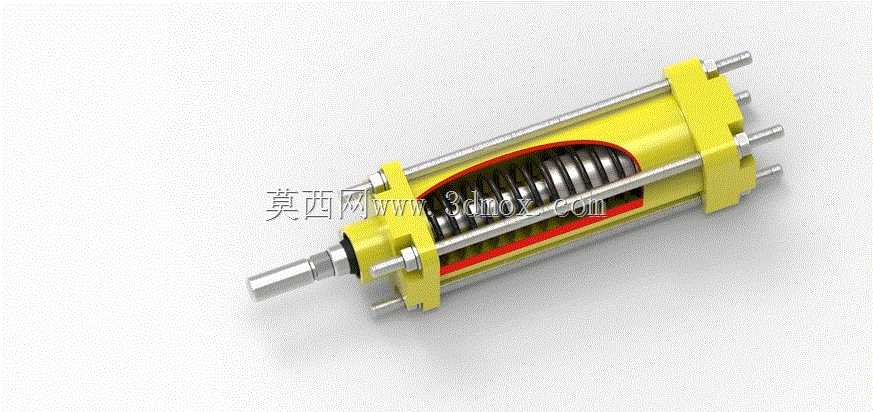

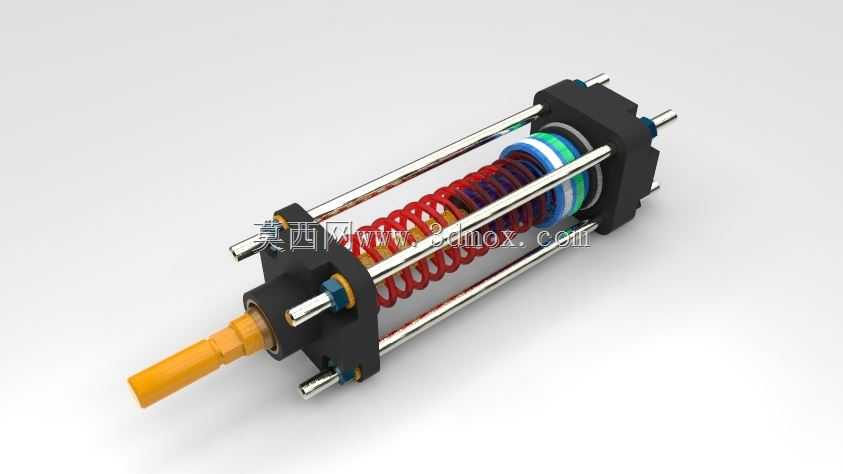

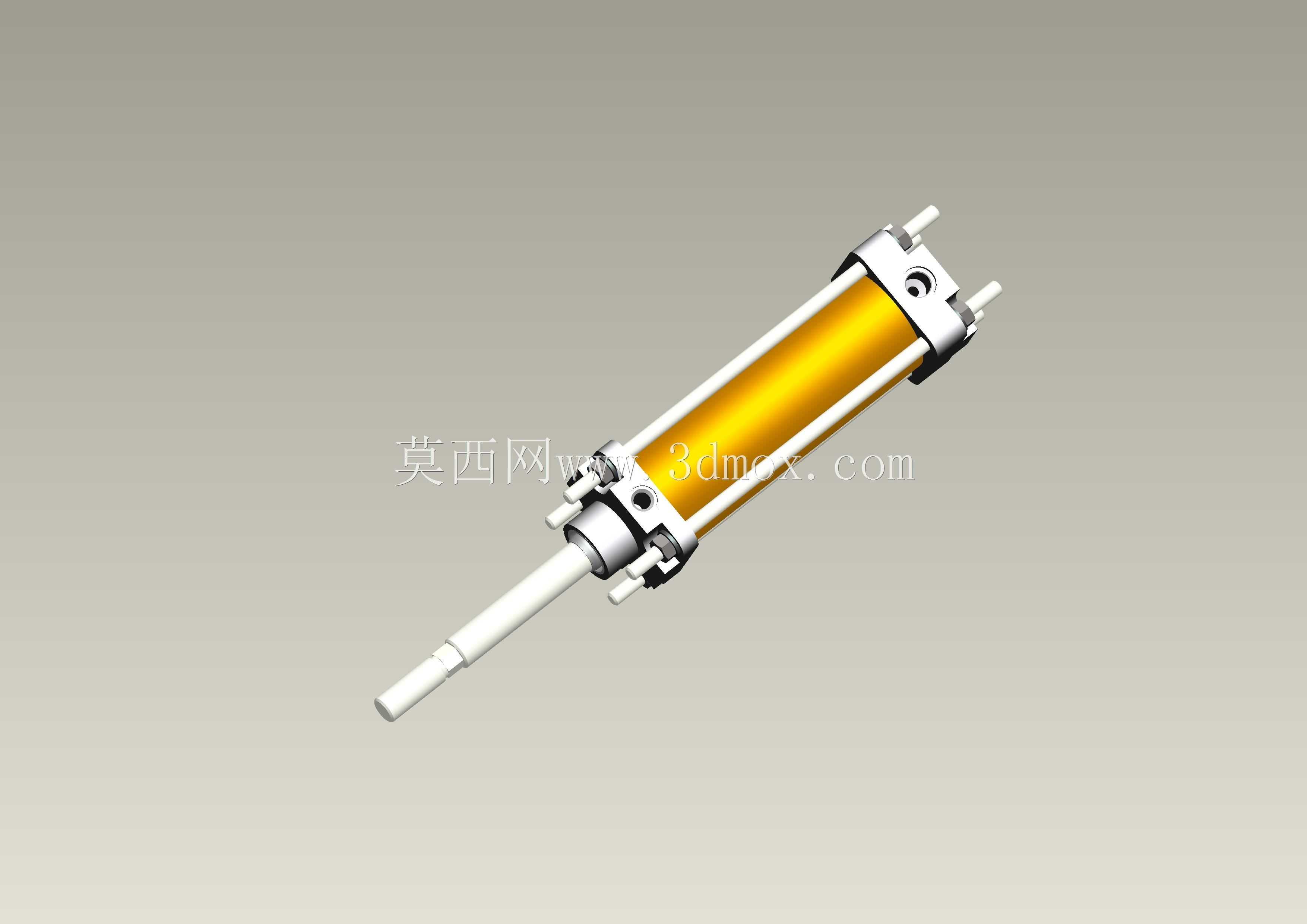

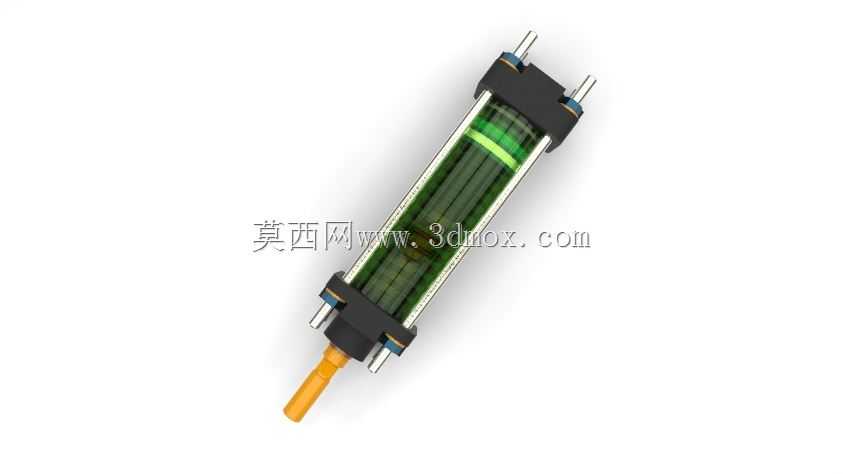

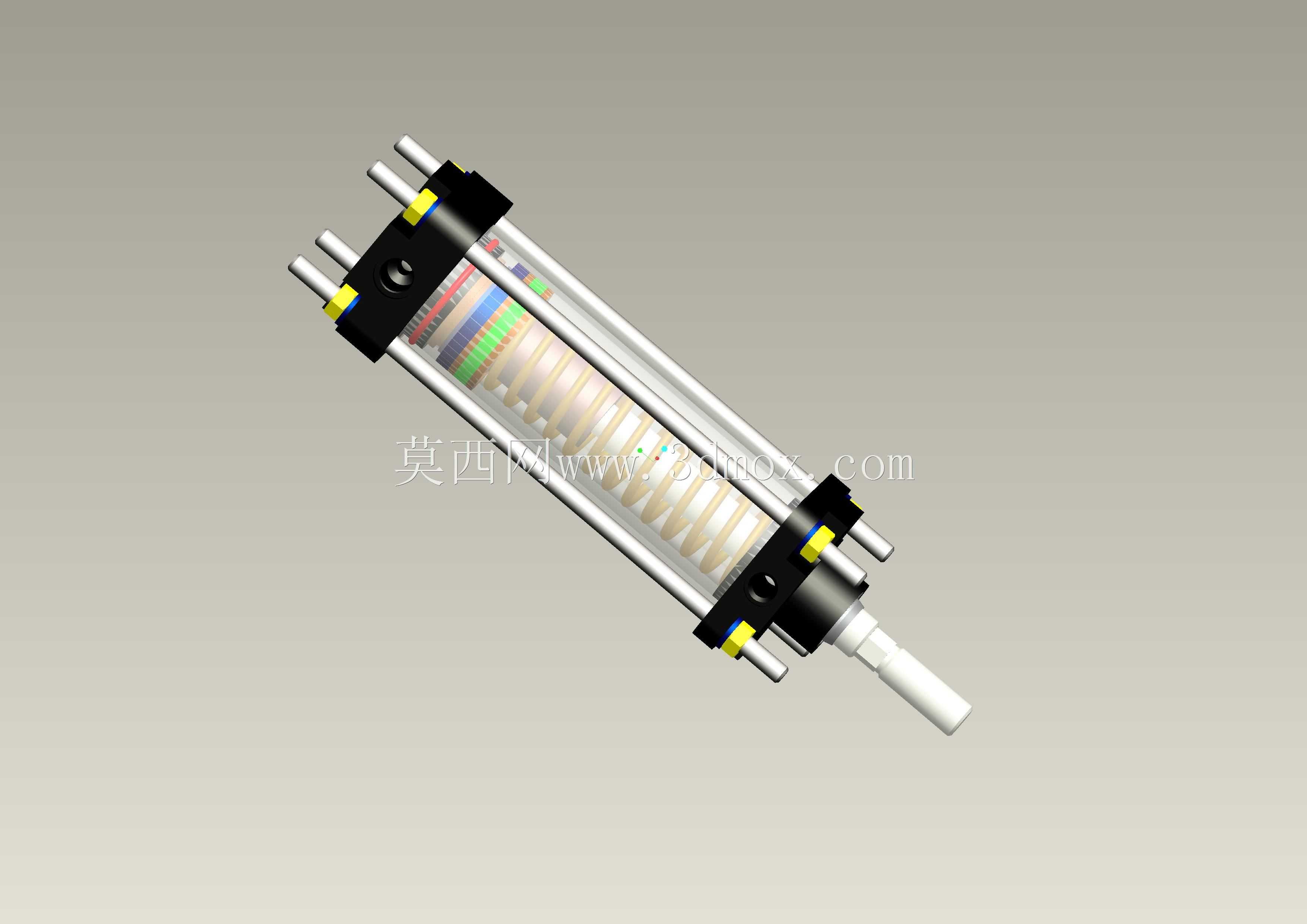

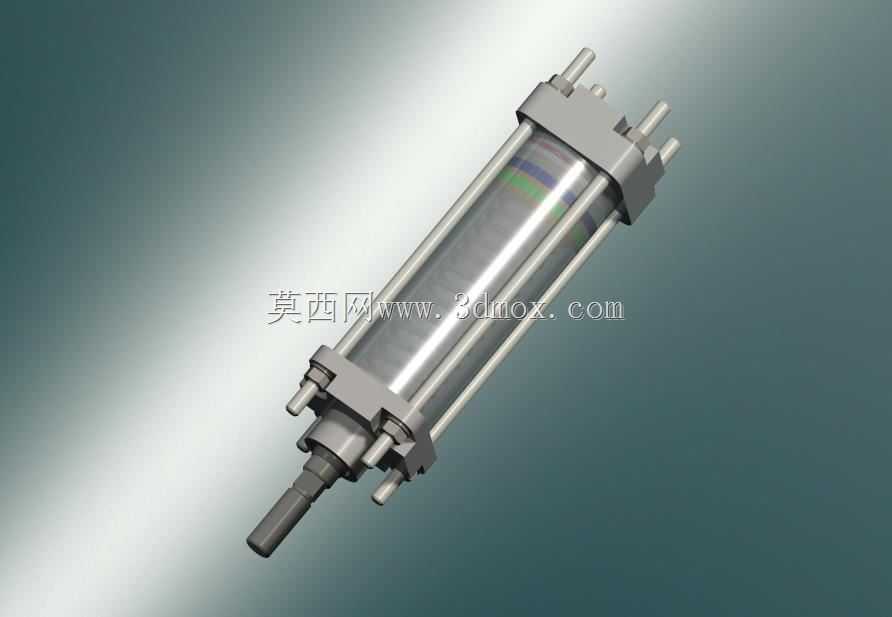

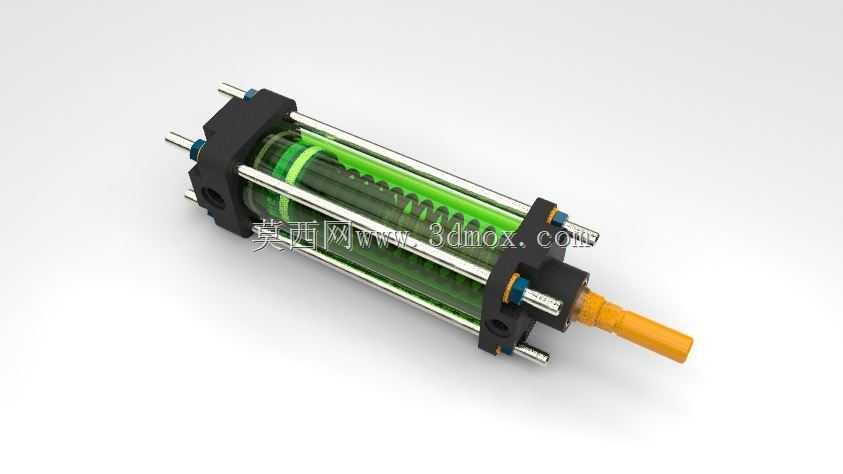

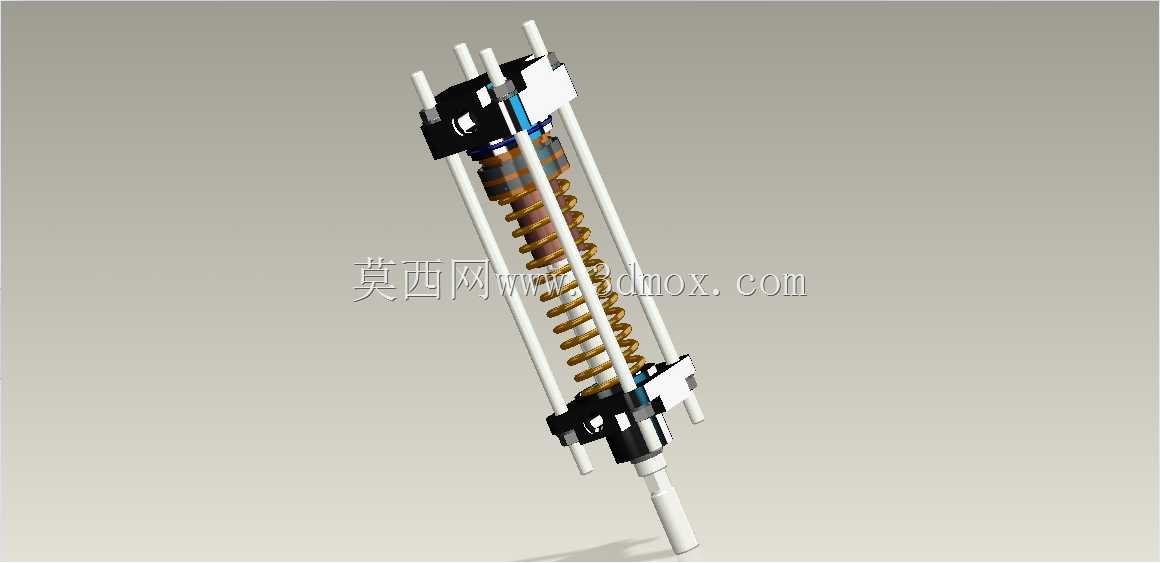

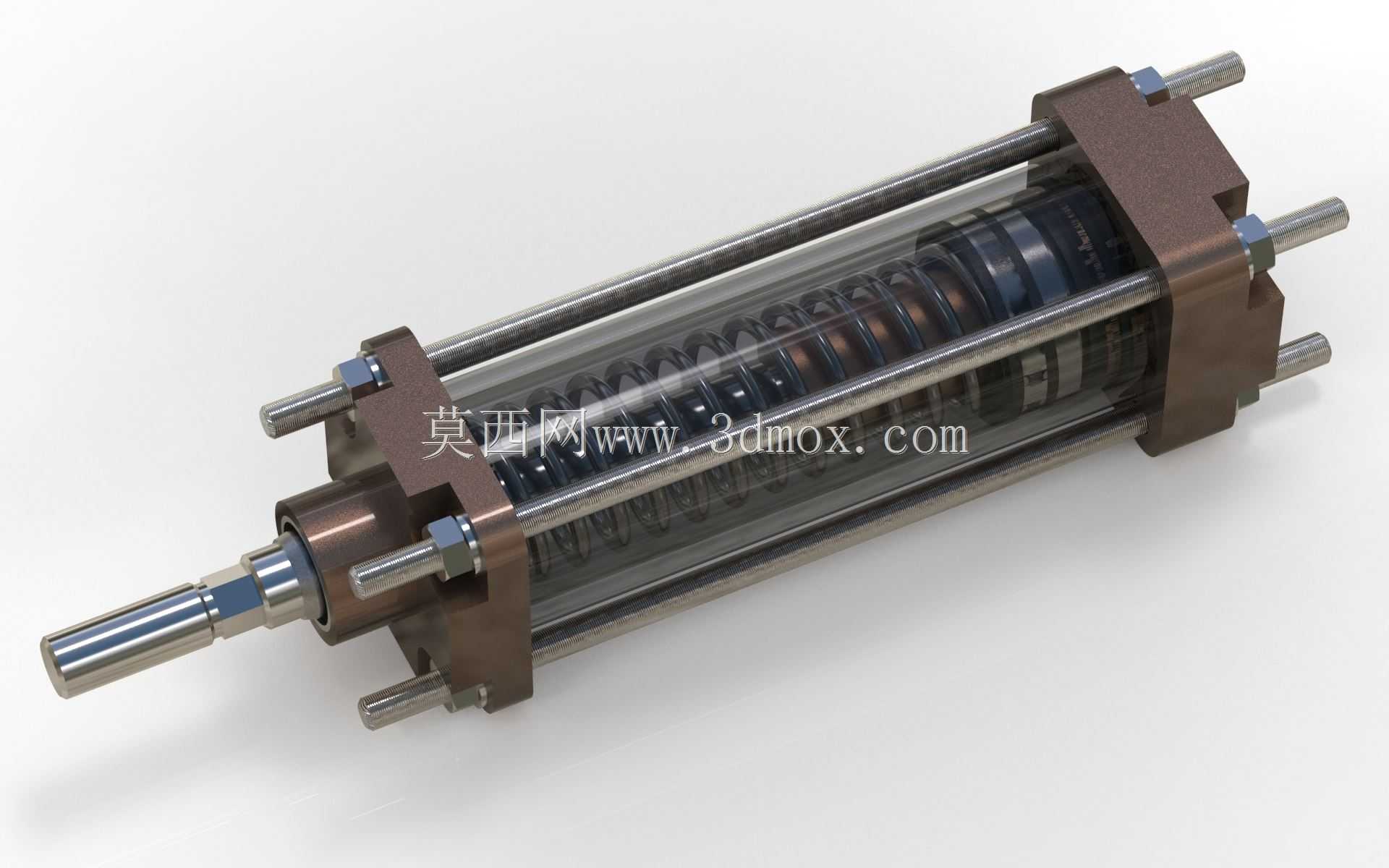

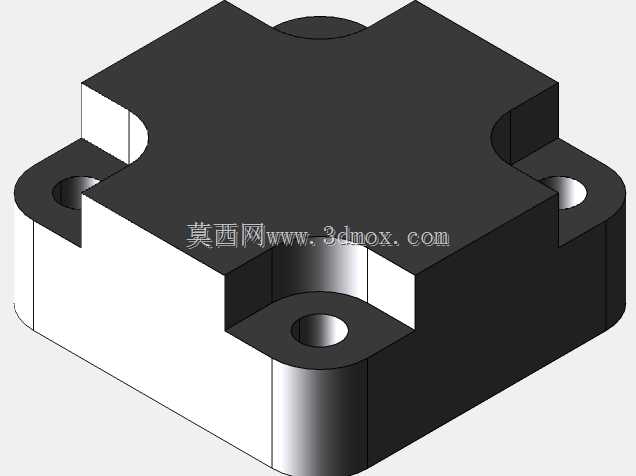

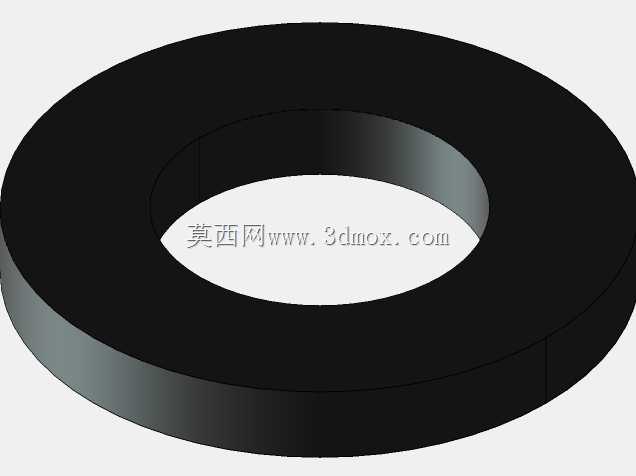

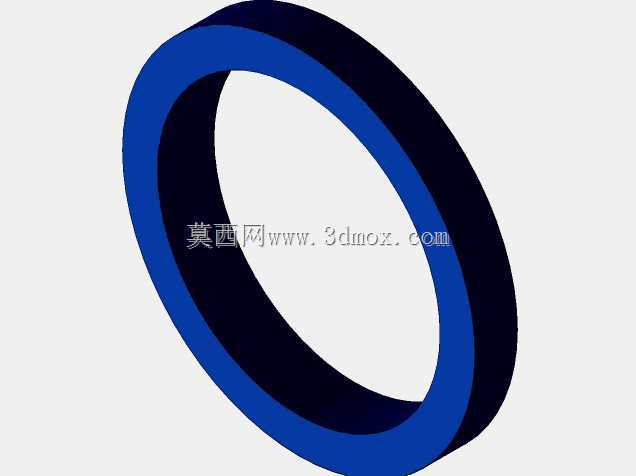

这款拉杆式双作用气动气缸是气压传动系统里的核心执行部件，在轻工包装、自动化装配、机床上下料、电子元器件加工、纺织机械、食品加工等多个制造业场景中都有广泛应用，主要作用是将压缩空气的压力能转化为直线往复运动的机械能，可完成工件推送、夹具夹紧、工位切换、闸门启闭、物料抬升等多种直线动作需求，相比液压执行元件具备动作响应快、介质清洁无泄漏风险、运维成本低、动作速度调节便捷的优势，适合对洁净度有要求、动作频次较高的自动化生产场景。从结构设计来看，这款气缸采用经典的拉杆式缸体结构，四根对称布置的金属拉杆将前后端盖与缸筒牢牢锁紧，既保证了缸体在额定气压下的结构强度，也方便后期拆解维护更换密封件；缸体做了局部剖视展示，可清晰看到内部的活塞组件、复位弹簧、活塞杆密封结构，活塞与缸筒之间采用耐磨密封环配合，既降低往复运动的摩擦阻力，也能保证前后腔的气压密封效果，避免窜气影响输出推力。设计过程中，这款气缸遵循气动元件通用的安装尺寸规范，缸筒外径、拉杆安装孔位、活塞杆伸出端螺纹尺寸、端盖安装孔距都匹配同规格常规气缸的安装边界，可直接替换同行程同缸径的标准气缸，不需要对原有设备的安装支架做额外改造；活塞杆采用表面硬化处理的金属材质，伸出端做了标准外螺纹设计，方便连接各类推头、夹具接头等执行附件，端盖上预留了标准气动接头安装孔，可直接接入工厂常规压缩空气管路，搭配电磁阀即可实现双向动作控制。在功能特性上，这款双作用气缸可通过换向阀控制压缩空气的进出方向，实现活塞杆的伸出与缩回双向带力驱动，相比单作用弹簧复位气缸，它的缩回动作也能提供稳定的输出推力，适合双向都需要做功的工况，内部的导向结构可保证活塞杆往复运动的同轴度，避免长期运行出现活塞杆偏磨、密封件提前损坏的问题，缸体外部的黄色涂装既做了防锈防腐处理，也能在设备中快速识别气动元件，方便日常运维巡检。
