重型双面悬臂仓储货架结构设计

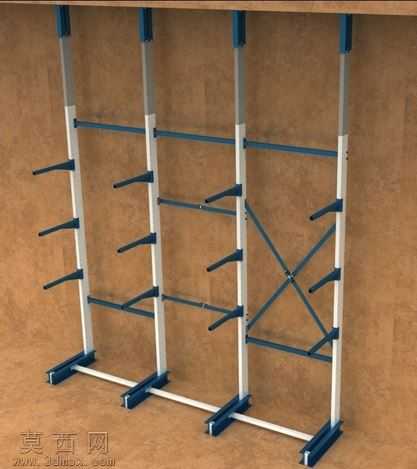

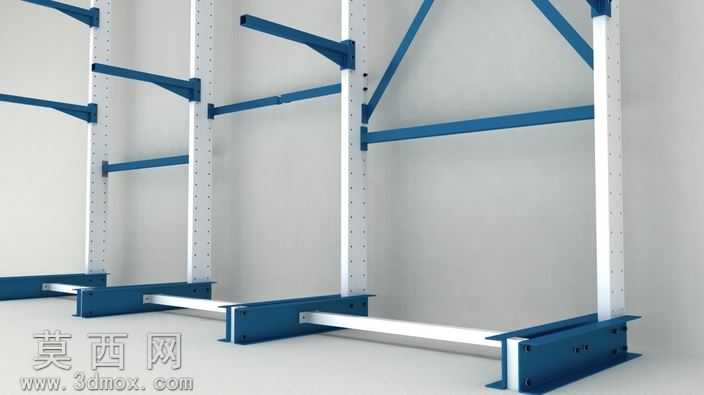

本作品为重型双面悬臂仓储货架的三维参数化建模成果，建模过程严格遵循仓储货架行业的载荷设计规范，从实际仓储场景的长物料存储需求出发完成整体结构搭建。建模阶段首先完成主体承载立柱的参数化绘制，采用变截面受力结构设计，立柱底部配置加宽加厚的落地支撑脚，通过增大与地面的接触面积分散整体载荷，保障货架放置的稳定性；立柱与底部支撑脚之间采用加强筋结构做应力强化，避免重载情况下立柱根部出现形变断裂问题。立柱之间设置多组横向连接拉杆与X型交叉斜拉支撑，通过标准紧固件完成装配约束，所有连接点位均做了贴合面的公差匹配，既保证整体框架的抗扭、抗侧倾性能，也还原了实际产品的装配逻辑。货架两侧对称布置多层悬臂托臂，托臂采用上翘式防坠结构设计，每层托臂的安装位置预留了可调节孔位，可根据存储物料的尺寸灵活调整层间距，适配不同规格的长条形物料存储需求，托臂与立柱的连接部位设置了加厚的固定卡座，强化节点承重能力，避免托臂受重载时出现下垂或脱落问题。材质渲染阶段，主体立柱采用哑光灰白色金属喷塑材质，还原工业仓储货架的表面处理工艺，悬臂、横拉支撑、斜拉支撑及底部固定件采用深蓝色金属烤漆材质，两种材质的色彩区分既符合工业产品的视觉识别习惯，也清晰呈现了不同结构部件的功能分区；地面场景采用粗糙水泥质感材质，模拟仓储车间的实际地面环境，渲染时通过柔和的侧方打光突出结构的轮廓层次，清晰展现各部件的装配关系与结构细节。设计过程中充分考虑了货架的承重安全冗余，整体结构可实现与混凝土墙面的固定连接，进一步提升重载状态下的安全系数，能够满足管材、型材、长轴类等大件物料的批量存储需求，可直接用于仓储方案展示、生产加工参考等场景。
