工业仓储用网格金属周转料箱设计

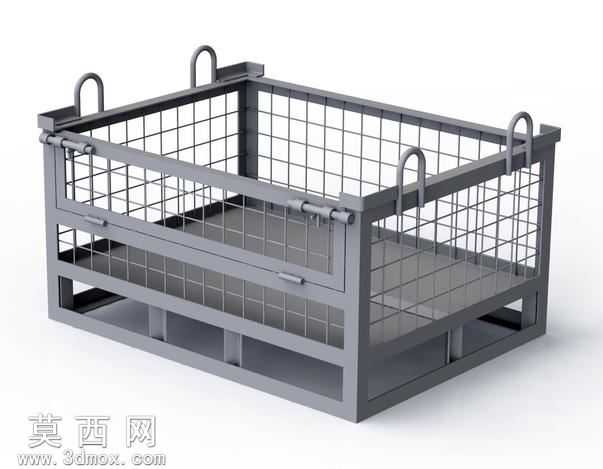

本作品为工业仓储场景使用的金属网格周转料箱三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循金属仓储器具的实际生产工艺逻辑，对每一处结构细节做了1:1还原。模型整体采用框架式受力结构，底部为加厚矩形钢管焊接成型的承托底座，底座预留标准叉车作业叉孔，可适配主流手动液压叉车、电动叉车的搬运作业需求，底座下方设置加强筋横梁，均匀分散满载货物时的底部载荷，避免长期承重出现底座变形问题。箱体四周采用冷轧钢丝焊接成型的网格围板，网格间距经过合理测算，既保证围板的结构强度，避免货物从网孔漏出，又能最大化减轻料箱自身重量，同时方便作业人员从外部直接观察箱内货物存储状态，无需开箱即可完成盘点作业。箱体顶部四角设置一体式吊装吊环，吊环与主框架采用满焊连接结构，可适配车间行车、起重机的吊装转运需求，满足高位货架存储、跨区域物料转运的使用场景。箱体正面设置可向下翻开的取料门，取料门采用插销式锁止结构，锁止件采用加厚钢板冲压成型，开关操作顺畅无卡顿，锁止后无松脱隐患，当料箱多层堆叠时，无需搬移上层料箱即可直接从下层料箱中取出物料，大幅提升仓储取料的作业效率。模型渲染阶段采用哑光金属材质，还原冷轧钢经过静电喷塑处理后的真实表面质感，对焊缝、钢管切角、安装孔位等细节做了精细化处理，所有零部件均为可编辑参数化特征，可根据实际仓储需求调整箱体长宽高尺寸、网格丝径、框架管材厚度等参数，模型结构无破面、无冗余特征，装配关系完全符合实际生产的装配逻辑，可直接用于生产图纸导出、仓储方案模拟、物流作业演示等场景。
