环形多工位脉冲电源模块结构设计

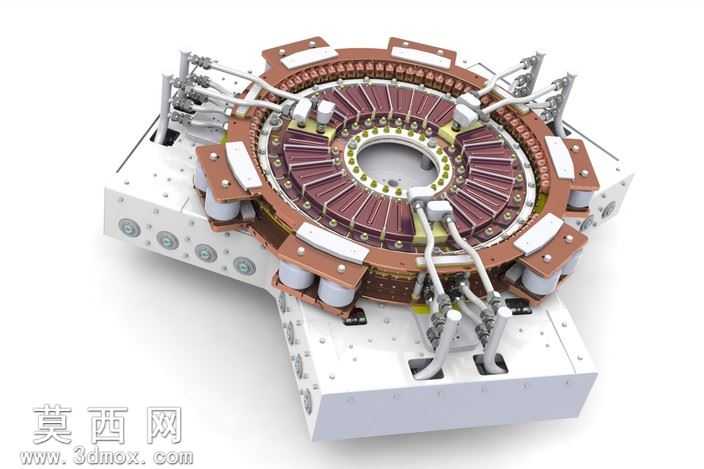

本作品采用SolidWorks完成全参数化三维建模，整体采用对称式环形布局设计，核心为周向均匀排布的多组绕组单元，外围搭配十字形安装基座，整体结构紧凑规整，适配大功率脉冲供电场景的安装与散热需求。建模过程中对每一组绕组的绝缘骨架、铜排走线、接线端子都做了1:1还原，绕组间的绝缘隔片采用分层装配逻辑，既还原了真实产品的层叠结构，也为后续工程出图、结构干涉检查提供了准确的模型基础。基座部分采用铝合金材质设定，表面做了安装孔位、定位销孔的细节刻画，侧面预留的走线槽完全匹配外接管路的走向，所有管路接头都做了标准化建模，可直接导出用于装配验证。渲染阶段采用金属质感材质区分不同部件：绕组铜排赋予紫铜抛光材质，绝缘部件赋予深棕色耐高温绝缘树脂材质，基座赋予哑光铝合金材质，接线管路赋予白色PVC防护材质，通过打光突出环形结构的层次感，清晰展现周向排布的绕组单元与中心通孔的装配关系。设计思路围绕大功率脉冲电源的工况需求展开，中心预留的大尺寸通孔可适配主轴类部件穿装，周向均匀分布的绕组单元可实现多相电流的同步输出，基座上的多组安装位可实现模块的快速定位固定，外接的走线管路采用对称布局，既平衡了整体重量，也优化了接线的排布逻辑，避免线路杂乱带来的安全隐患。模型中所有部件都保留了完整的建模参数，可根据实际功率需求调整绕组数量、基座尺寸、接线规格，适配240千瓦到800千瓦不同功率档位的设计需求，支持直流10-50V电压区间、最高20000a脉冲电流的工况模拟，可直接用于电源产品的结构验证、装配培训、方案展示等场景。
