2000W12V车载逆变器外壳结构设计

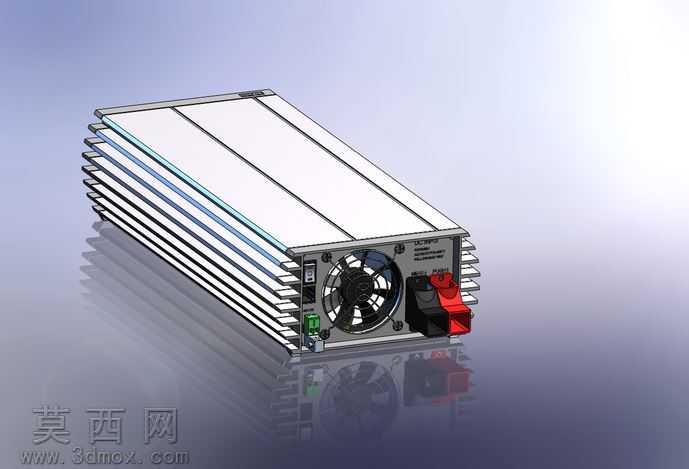

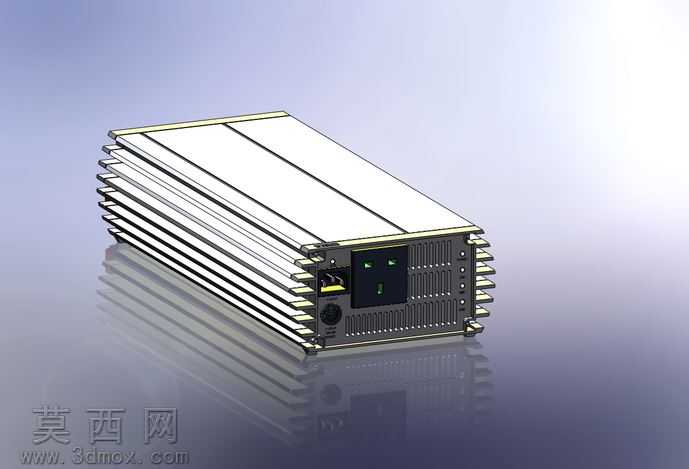

本作品为2000W功率规格12V直流输入的逆变器三维结构设计，建模阶段采用自顶向下的设计思路，先完成整体功率参数对应的尺寸框架搭建，再逐步拆分内部元器件安装位、外部接口区域与散热结构模块。建模过程中对壳体的堆叠式散热鳍片做了参数化设计，每一片鳍片的厚度、间距、伸出长度都经过反复调整，既保证足够的散热接触面积适配2000W大功率工作时的热量散出需求，又控制整体壳体重量不会过度冗余，鳍片与主壳体采用一体化拉伸结构的建模逻辑，还原实际铝挤型材的加工工艺特征，避免设计结构与量产工艺脱节。前面板区域做了精细化建模，包含国标电源输出插座、开关按键、状态指示灯、直流输入接线端口的精准对位，每个接口的安装卡扣、固定螺柱位置都按照通用元器件的标准尺寸绘制，保证后续结构装配时不会出现干涉问题。壳体的侧边设计了隐藏式安装固定槽，既可以满足桌面平放使用的防滑需求，也能适配车载场景下的壁挂、嵌入式安装要求。渲染阶段采用金属磨砂铝合金材质作为主壳体材质，调整材质的粗糙度与金属度参数，还原工业级铝型材外壳的哑光金属质感，前面板的接口区域采用黑色阻燃塑料材质，与银色壳体形成清晰的视觉区分，场景搭建时采用渐变浅灰背景，添加柔和的环境反射效果，突出壳体的散热鳍片层次与面板接口细节，整体渲染效果真实还原产品量产之后的外观质感。结构设计上充分考虑逆变器的实际使用场景，壳体的拼接缝隙做了错位止口设计，既提升整体结构的装配牢固度，也能实现基础的防尘防泼溅效果，内部预留了足够的走线空间与元器件安装间隙，适配功率板、变压器、散热风扇等核心部件的安装需求，所有的圆角、倒角处理都符合五金加工的工艺要求，不存在无法开模量产的尖锐结构与超薄壁厚区域，整体设计兼顾散热性能、结构强度与外观质感，完整呈现了大功率车载逆变器的成熟结构方案。
